#241 Роман Мирошниченко » 31 мая 2016, 21:57

Добавлено спустя 1 час:
ДУРШЛАГ

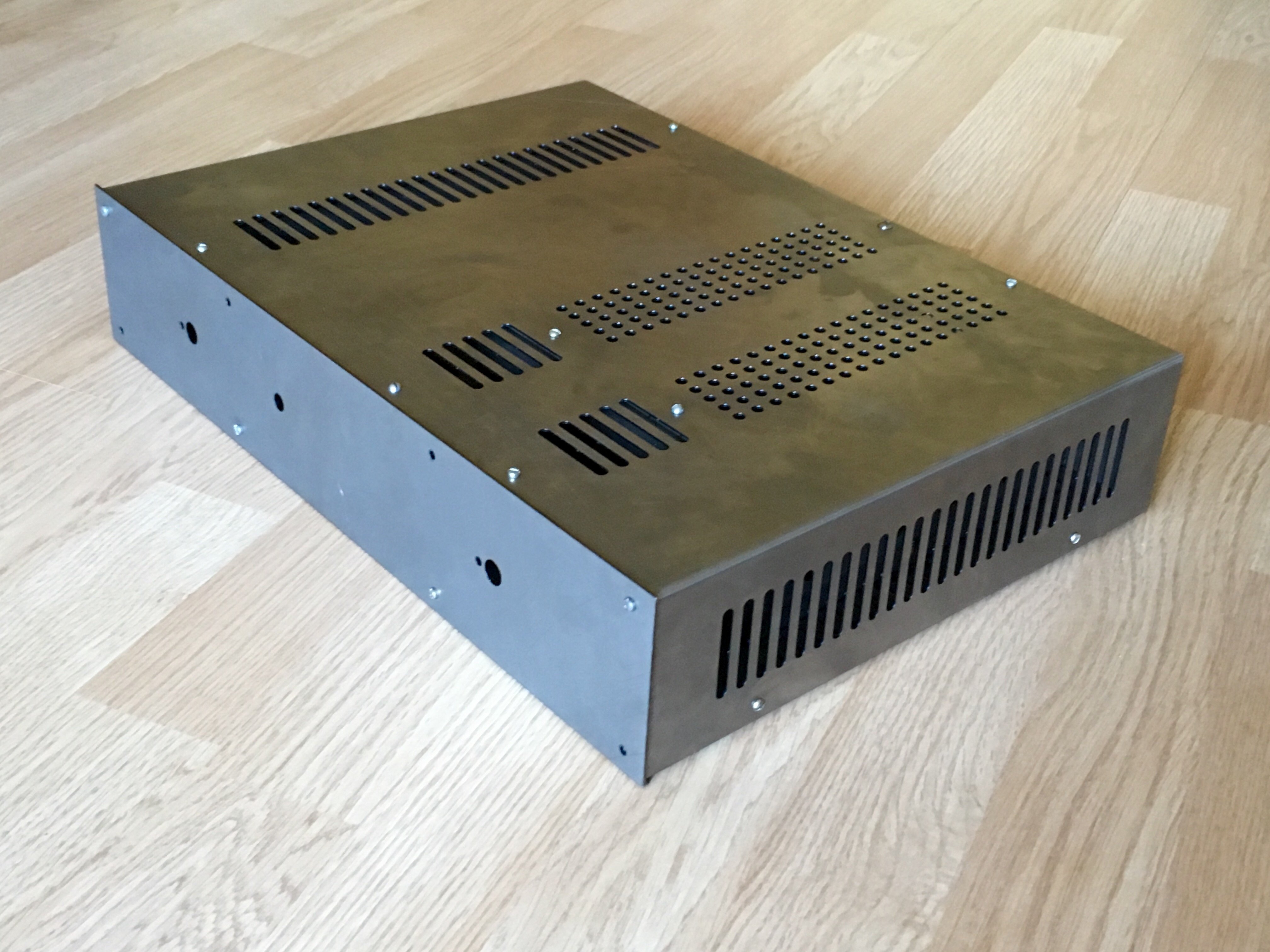

Корпус СБ - дуршлаг.jpg


Все отверстия корпуса. :-)
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 50
Откуда: Саратов
Репутация: 46 (+46/−0)
Лояльность: 150 (+150/−0)
Сообщения: 3668
С нами: 4 года 2 месяца

#242 Роман Мирошниченко » 1 июня 2016, 13:56

В данном корпусе я трачу усилия на экранирование. Даже принес в жертву свое нежелание видеть винты посреди крышки. Вот, я хотел посоветоваться с ВАМИ, предложив одно решение.

Владислав писал, что в местах контакта прокладывают щеточки. А я подумал о чем-то пластичном и нашел вот это - http://www.chipdip.ru/product0/9000236939/

Места соединений экрана и корпуса (как и разных деталей корпуса между собой) будут "медь к меди" для лучшего электрического экранирования. Так может нанести в этих соединениях такую смазку? Она обеспечит хорошее прилегание поверхностей и защитит контакт от окисления. И стоит не дорого. Корпус получится, как пропаянный, но останется разборным.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 50
Откуда: Саратов
Репутация: 46 (+46/−0)
Лояльность: 150 (+150/−0)
Сообщения: 3668
С нами: 4 года 2 месяца

#243 poty » 1 июня 2016, 14:29

Да, но, к сожалению, нигде не указано, насколько эта паста пластична (т.е., насколько она будет действовать без прижима)?
Владислав
poty
Профи
Профи
Аватара
Возраст: 52
Откуда: Россия, Москва
Репутация: 76 (+76/−0)
Лояльность: 42 (+43/−1)
Сообщения: 3102
Темы: 1
С нами: 4 года 3 месяца

#244 Роман Мирошниченко » 1 июня 2016, 14:32

Так у нас прижим-то как раз будет - вон сколько винтов. Притянут будь здоров.
Может, что-то еще будете покупать (стойки например) и заодно. Пойдет - хорошо, не пойдет - потом куда нибудь сгодится.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 50
Откуда: Саратов
Репутация: 46 (+46/−0)
Лояльность: 150 (+150/−0)
Сообщения: 3668
С нами: 4 года 2 месяца

#245 Роман Мирошниченко » 6 июня 2016, 16:42

Корпус ушел в резку. Как мне сказали - "поставлен в очередь". Но, как-то мои "корпусники" не уверены, что он с первого раза получится... Жду.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 50
Откуда: Саратов
Репутация: 46 (+46/−0)
Лояльность: 150 (+150/−0)
Сообщения: 3668
С нами: 4 года 2 месяца

#246 Роман Мирошниченко » 16 июня 2016, 10:46

Списывался по корпусу - все порезано, ожидает гибки. Хоть бы все правильно сделали. Прошлый раз некоторые детали по два-три раза переделывали из-за не правильного направления сгиба.
Очень долгий процесс получается. Связано это прежде всего с тем, что я работаю не напрямую с резкой/гибкой, а через людей, которые это все мне организовывают. Делают за меня всю черновую работу (готовят чертежи, выбирают материал, проверяют результат, возят все это по городу и т.п.)
Если организовывать производство - нужно все это брать на себя (как Ян делает). И даже приобретать какое-то оборудование. Однако, ради одного-двух корпусов сокращать эту цепочку смысла нет. Возможно, будет выигрыш в цене, но геммороя однозначно прибавится. И думаю, если речь пойдет о партии, к этому интерес и так будет выше и соответственно исполнение быстрее и дешевле.
Так что я продолжаю ждать.

Добавлено спустя 9 минут 57 секунд:
Корпус в лучшем случае я заберу в понедельник. Это 20-е июня. Я уеду в отпуск 1-го июля на две недели. Как бы мне успеть до этого времени отправить корпус. :think: Хотя бы омеднить и отдать красить - заберут с покраски и отправят и без меня.
Но, как уж сложится. Прошу отнестись с пониманием к этому.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 50
Откуда: Саратов
Репутация: 46 (+46/−0)
Лояльность: 150 (+150/−0)
Сообщения: 3668
С нами: 4 года 2 месяца

В железе!

#247 Роман Мирошниченко » 30 июня 2016, 19:02

Только что привезли мне. Буквально сегодня переделывали последнюю деталь внутреннего экрана. Почему-то основная проблема - гнут не в ту сторону. Вроде и чертежи, и наглядные пособия предоставляем... И все равно, каждый раз одни и те же грабли.

На этот раз делали в Пензе аж. Не у того ли мастера, где Евгений собирался? Зовут Андрей.

Ну, тем не менее вот:

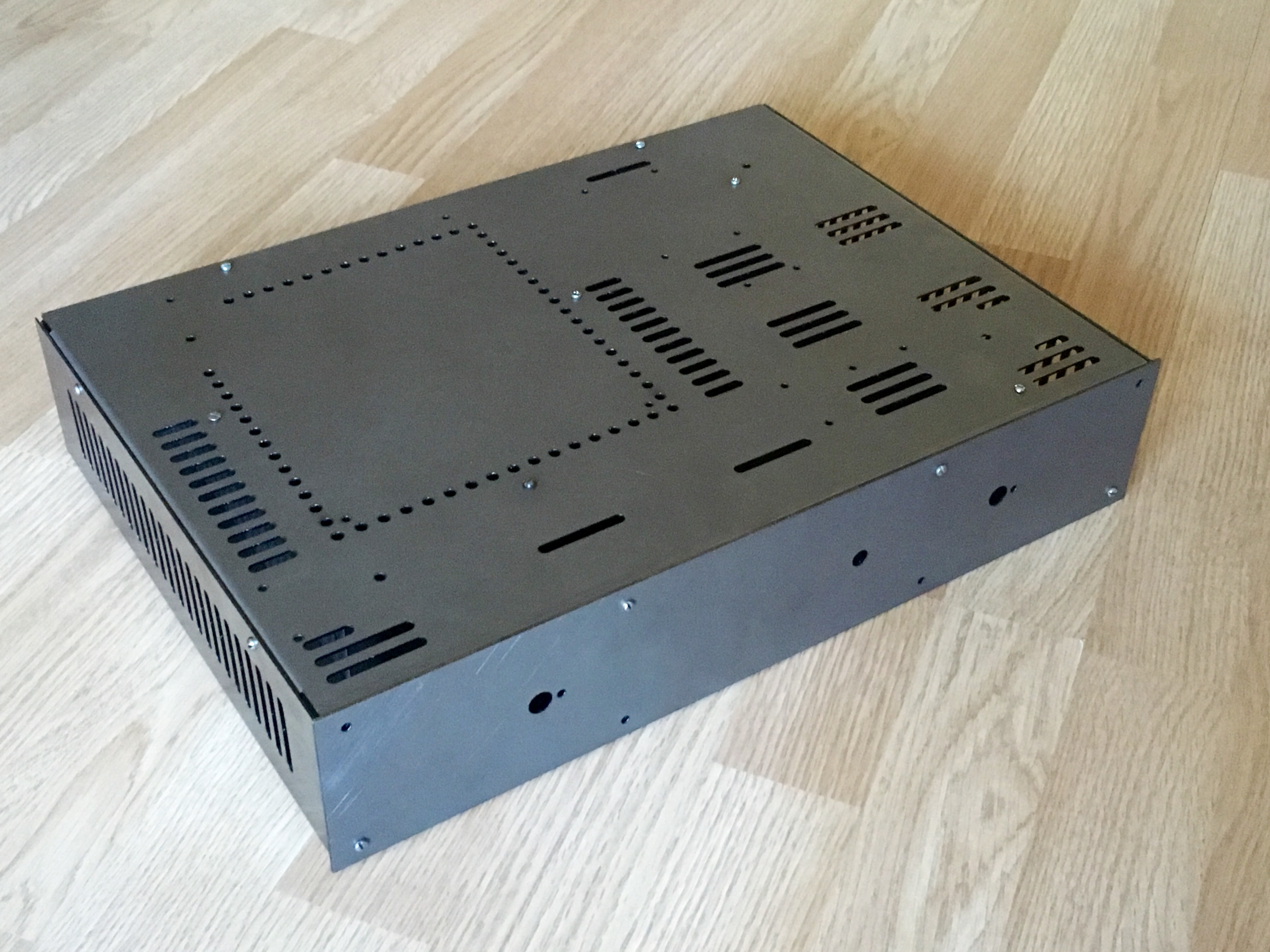

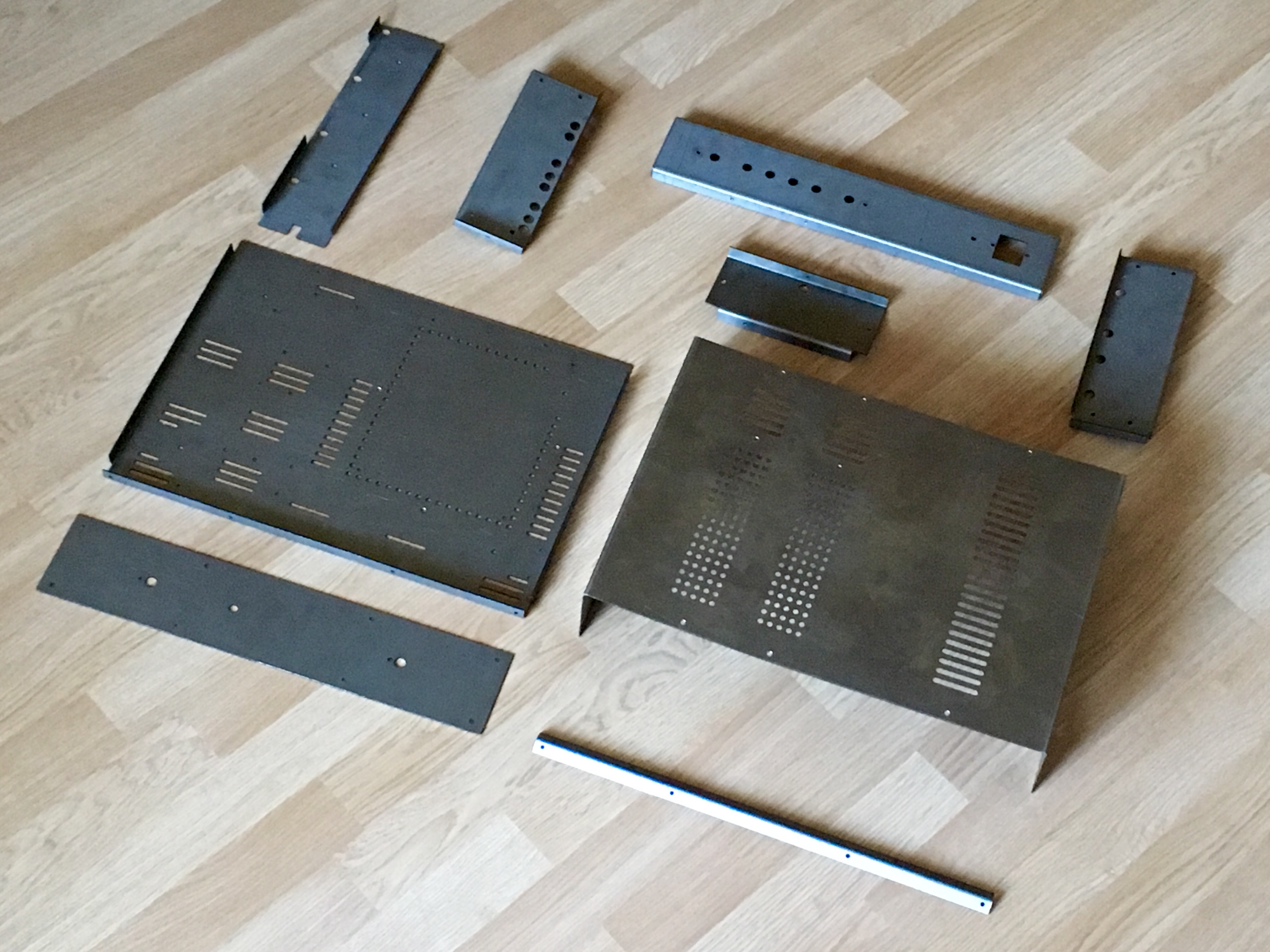

Привезли в собранном виде. Это уже говорит об вдумчивом подходе. Я пока разбирал, все проверил. Косяков явных не нашел.
Дозвонился-таки до гальваньщика. Лето - пора отпусков. Сам уже не успеваю отдать ему, договорились, что в субботу ему мои ребята все передадут. Быстро сделать тоже не обещает. Говорит будет ждать еще что-то для объема производства. Но, хоть так.

Главное процесс идет.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 50
Откуда: Саратов
Репутация: 46 (+46/−0)
Лояльность: 150 (+150/−0)
Сообщения: 3668
С нами: 4 года 2 месяца

Задумано/Выполнено.

#248 Роман Мирошниченко » 30 июня 2016, 20:35

poty писал(а):Неужели это воплотится в железе?

Не могу этого не сделать:

Задумано.
Выполнено.


:razz:

Добавлено спустя 1 час 29 минут:
Посчитал - 32 винта используются в сборке корпуса.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 50
Откуда: Саратов
Репутация: 46 (+46/−0)
Лояльность: 150 (+150/−0)
Сообщения: 3668
С нами: 4 года 2 месяца

#249 poty » 30 июня 2016, 22:18

Здорово! Это ещё краситься будет? Корпус получился очень сложным, напоминает профессиональные разработки, сразу видно, что сделан специально под нужные размеры, а не приспособлен.
Владислав
poty
Профи
Профи
Аватара
Возраст: 52
Откуда: Россия, Москва
Репутация: 76 (+76/−0)
Лояльность: 42 (+43/−1)
Сообщения: 3102
Темы: 1
С нами: 4 года 3 месяца

#250 Евгений Михеев » 30 июня 2016, 22:23

Шик, Блеск, Красота)
Дорогу осилит идущий
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 33
Откуда: Республика Коми, Ухта
Репутация: 54 (+54/−0)
Лояльность: 19 (+19/−0)
Сообщения: 2472
Темы: 11
С нами: 3 года 1 месяц

#251 Роман Мирошниченко » 30 июня 2016, 23:10

poty писал(а):Это ещё краситься будет?

Да, это будет покрыто медью. Затем места соединений панелей будут защищены специальным скотчем, а весь корпус покрашен (аналогично корпусу FOREM). Цель - обеспечить лучшее экранирование, медь плотно соединить с медью.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 50
Откуда: Саратов
Репутация: 46 (+46/−0)
Лояльность: 150 (+150/−0)
Сообщения: 3668
С нами: 4 года 2 месяца

#252 Роман Мирошниченко » 30 июня 2016, 23:18

poty писал(а):Бомба! Хочу и себе такой корпус! Неужели это воплотится в железе? Очень приятная конструкция!

Так уж вышло, что у меня "двойняшки".



Прошлый раз, когда делали корпус, отдельные детали несколько раз перегибали. Поэтому в этот раз, изготовители сразу заказали все нарезать в двух экземплярах. И оба экземпляра (за исключением переделанной сегодня детали) получились отлично. Я про это сам только сегодня узнал. Мне второй корпус не навязывали, но я не мог не забрать и его. Просто даже, как автор не хочу, чтобы мое изделие пошло куда попало.

Владислав, я предлагаю его Вам. Примите от меня такой презент. Я им конечно же не рассчитаюсь за все, что Вы для меня сделали. Но, хоть выражу свое дружеское расположение и признание этого.

Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 50
Откуда: Саратов
Репутация: 46 (+46/−0)
Лояльность: 150 (+150/−0)
Сообщения: 3668
С нами: 4 года 2 месяца

#253 Евгений Михеев » 30 июня 2016, 23:28

Роман Мирошниченко писал(а):Владислав, я предлагаю его Вам. Примите от меня такой презент. Я им конечно же не рассчитаюсь за все, что Вы для меня сделали. Но, хоть выражу свое дружеское расположение и признание этого.
:clap:
Дорогу осилит идущий
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 33
Откуда: Республика Коми, Ухта
Репутация: 54 (+54/−0)
Лояльность: 19 (+19/−0)
Сообщения: 2472
Темы: 11
С нами: 3 года 1 месяц

#254 poty » 30 июня 2016, 23:44

С удовольствием воспользуюсь таким предложением! Спасибо огромное! Единственно, я хочу посмотреть, как его дооформить, если будет возможно!
Владислав
poty
Профи
Профи
Аватара
Возраст: 52
Откуда: Россия, Москва
Репутация: 76 (+76/−0)
Лояльность: 42 (+43/−1)
Сообщения: 3102
Темы: 1
С нами: 4 года 3 месяца

#255 Роман Мирошниченко » 1 июля 2016, 6:40

Это, что скажете - то и сделаем. Если будем оформлять декорацию, можно что-то другое совсем сделать.
Я сегодня отдаю оба корпуса на гальванику. Дай бог, чтоб не испортили и не потеряли. Потом оба покрашу. А дальше уже будет видно, что с можно еще делать. Фронт этот черновой. Можно заменить - деталь не сложная, или накладкой изменить. Поэтому ручки, переключалки и оформление могут быть любыми. На задник тоже можно повлиять при наклейке шильды. Например, если не нужен второй вход - его можно закрыть.
Определимся не спеша.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 50
Откуда: Саратов
Репутация: 46 (+46/−0)
Лояльность: 150 (+150/−0)
Сообщения: 3668
С нами: 4 года 2 месяца

Про ножки-опоры.

#256 Роман Мирошниченко » 11 июля 2016, 11:29

Я вот все думаю про ножки, что приобретены для этих аппаратов...
Низкие они получились. Не видно будет совсем. Может это и лишенее, но я бы хотел их чуть больше показать.
Я видел на eBay подкладки-кольца из сорботана. Именно под ножки. Разной толщины и диаметра.
Я думаю, их можно бы подобрать, приобрести и проложить между ножкой и корпусом. Это увеличит высоту ножки, улучшит виброразвязку и выполнит роль гравера.

Добавлено спустя 5 дней 7 часов:
Не получается пока найти то, что я видел ранее. Были прокладки в виде шайб. С отверстием в центре и самоклеющейся подложкой. Пока нашел только такое. Не знаю, можно ли в центре сделать отверстие под винт?

Для преда и корректора d=40 мм., h=6,35 мм.:
http://www.ebay.com/itm/291818048545?_trksid=p206 ... 2649&ssPageName=STRK:MEBIDX:IT

Для моноблоков d=20 мм., h=6,35 мм.:
http://www.ebay.com/itm/8-x-SORBOTHANE-isolating- ... m43f1b60c2c:g:nIUAAOSwajVUNYQF
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 50
Откуда: Саратов
Репутация: 46 (+46/−0)
Лояльность: 150 (+150/−0)
Сообщения: 3668
С нами: 4 года 2 месяца

Омедненные корпуса.

#257 Роман Мирошниченко » 14 июля 2016, 16:51

Корпуса вернулись с гальваники.
Все детали обоих экземпляров покрыты медью очень хорошо. Не придерешься.

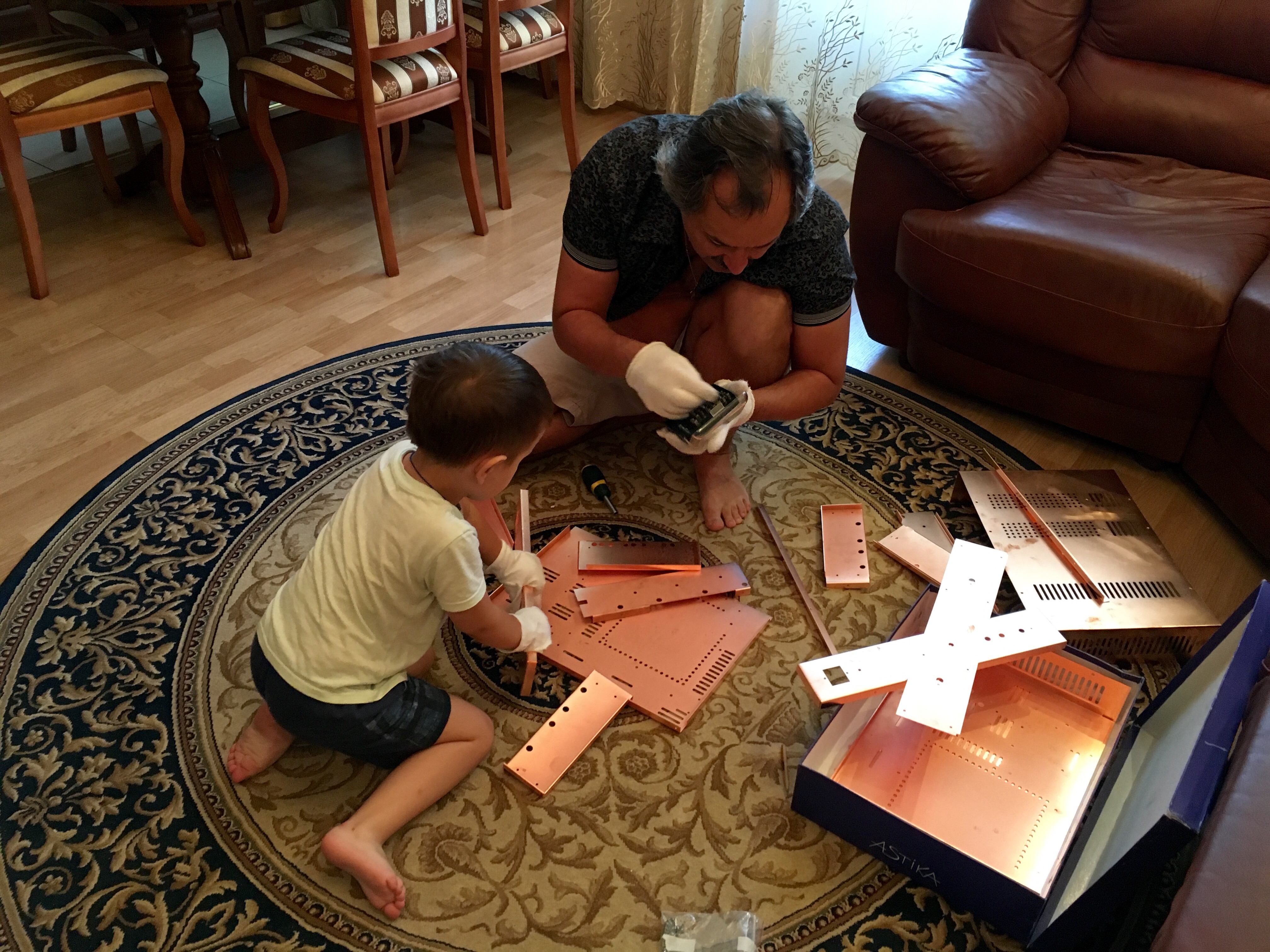

Правда, есть пятна от рук или чего-то там еще... В общем, по цвету поверхность не однородная. Оставлять ее такой в декоративных целях не стоит.



За выходные я соберу его. Отмечу места сопряжения деталей корпуса, чтобы защитить от краски. И на следующей неделе отдам красить.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 50
Откуда: Саратов
Репутация: 46 (+46/−0)
Лояльность: 150 (+150/−0)
Сообщения: 3668
С нами: 4 года 2 месяца

Контрольная сборка 2.

#258 Роман Мирошниченко » 16 июля 2016, 19:25



Собираю, чтобы обозначить места, которые необходимо защитить от покрытия порошковой краской. Насколько я понимаю задачи экранирования в этом устрйстве - принципиальна лишь защита "бункера" непосредственно корректора. Но, пока я пытаюсь сделать соединение "медь к меди" во всех местах.

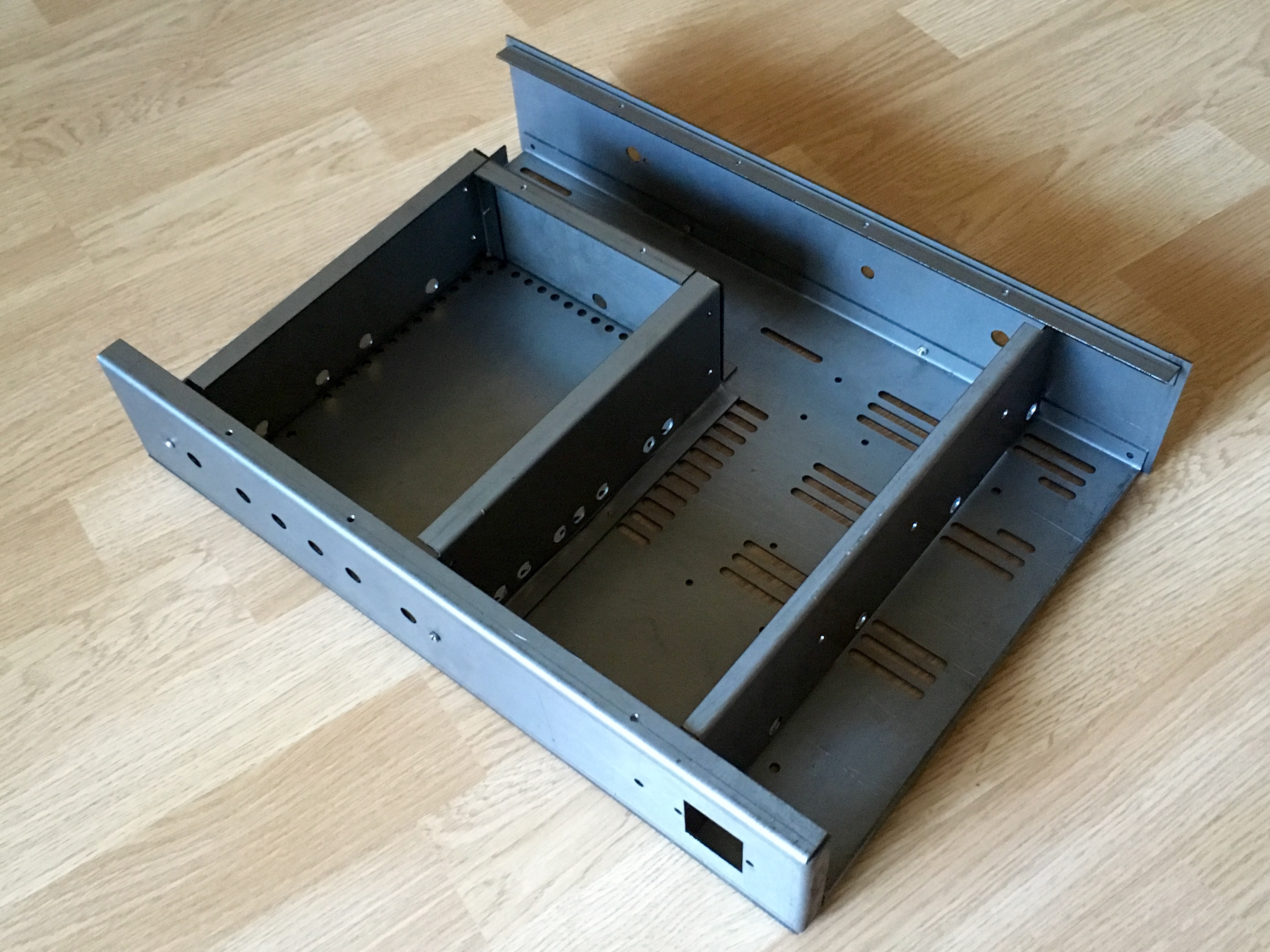

В полусобранном виде:





Добавлено 16 июля 2016, 12:59:
Хочу отметить, что сухие руки не оставляют следов на корпусе. Зря меня этим пугал "гальванщик". Имеющиеся пятна - однозначно технологические. Но, стереть их не получается. Медь начинает неоднородно блестеть и вид становится еще хуже.

Я делаю вывод, что для достижения красивого вида омедненной поверхности, ее нужно тщательно полировать. У нас сейчас такая цель не стоит и я этим заниматься не буду.

Добавлено 16 июля 2016, 17:18:
Оба корпуса прошли контрольную сборку и разметку. Возможно, некоторые части я буду красить в собранном виде (например фронт прикрученным к дну), так меньше выклеивать аппликаций. Но, посоветуюсь со спецами.
Детали экранов вообще красить не буду. Так же оставлю "в меди" часть дна и крышки в районе "бункера".
Думаю, во вторник отправиться в молярку.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 50
Откуда: Саратов
Репутация: 46 (+46/−0)
Лояльность: 150 (+150/−0)
Сообщения: 3668
С нами: 4 года 2 месяца

#259 Роман Мирошниченко » 16 июля 2016, 19:27

Евгений, посмотрите пожалуйста про доработку ножек - /viewtopic.php?p=11162#p11162
Как Вы думаете, можно в таких прокладках сделать отверстие под винт, чтобы проложить их между корпусом и имеющимися у нас ножками?
Хотелось бы это сделать в процессе сборки корректора, чтобы потом платы не снимать.
На пред и моноблоки установить это просто.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 50
Откуда: Саратов
Репутация: 46 (+46/−0)
Лояльность: 150 (+150/−0)
Сообщения: 3668
С нами: 4 года 2 месяца

#260 Евгений Михеев » 16 июля 2016, 20:10

А что за материал такой? Я, кажется, с ним не сталкивался.
Дорогу осилит идущий
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 33
Откуда: Республика Коми, Ухта
Репутация: 54 (+54/−0)
Лояльность: 19 (+19/−0)
Сообщения: 2472
Темы: 11
С нами: 3 года 1 месяц
