#261 Роман Мирошниченко » 16 июля 2016, 20:26

Я тоже.
Как я представляю, что-то типа искуственного каучука или резины. Используется именно для виброразвязки. Просверлить вряд ли получится. Если только очень острым сверлом.
Я уже думал о приобретении листового куска и нарезке лазером нужных шайб-прокладок. Но, это по времени получится очень долго.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 49
Откуда: Саратов
Репутация: 42 (+42/−0)
Лояльность: 131 (+131/−0)
Сообщения: 3184
Темы: 4
С нами: 3 года 8 месяцев

#262 Евгений Михеев » 16 июля 2016, 21:05

я вот думаю, не расплющит ли его от прижима винтом
Дорогу осилит идущий
Евгений Михеев
Эксперт
Эксперт
Аватара
Возраст: 33
Откуда: Республика Коми, Ухта
Репутация: 46 (+46/−0)
Лояльность: 19 (+19/−0)
Сообщения: 1868
Темы: 7
С нами: 2 года 8 месяцев

#263 Роман Мирошниченко » 16 июля 2016, 21:09

Если достаточно плотный - нет. Можно сильно не затягивать. Должна получиться упругая прокладка.
На ножках внизу ведь тоже кольца из подобного материала. И потом, из сорботана ножки полностью делают.

P.S. Предлагаются еще подобные прокладки (предлагаются они, как ножки) из карбона. Его точно можно просверлить, но как виброгаситель он пожалуй хуже. :think:
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 49
Откуда: Саратов
Репутация: 42 (+42/−0)
Лояльность: 131 (+131/−0)
Сообщения: 3184
Темы: 4
С нами: 3 года 8 месяцев

#264 poty » 17 июля 2016, 12:45

Есть сверла трубки, бабочки, тангенциальные резцы... Они просто вырезают кружок, не ориентируясь на сопротивление стенок, как обычные сверла.
Владислав
poty
Профи
Профи
Аватара
Возраст: 52
Откуда: Россия, Москва
Репутация: 66 (+66/−0)
Лояльность: 41 (+42/−1)
Сообщения: 2598
Темы: 3
С нами: 3 года 9 месяцев

#265 Евгений Михеев » 17 июля 2016, 12:53

При такой входной информации я смогу проделать отверстия.
Дорогу осилит идущий
Евгений Михеев
Эксперт
Эксперт
Аватара
Возраст: 33
Откуда: Республика Коми, Ухта
Репутация: 46 (+46/−0)
Лояльность: 19 (+19/−0)
Сообщения: 1868
Темы: 7
С нами: 2 года 8 месяцев

#266 Роман Мирошниченко » 17 июля 2016, 14:19

Отлично.

Я все смотрю на собранный предусилитель и моноблоки - ножки слишком уж не высоки. Ну, а уж если увеличивать высоту за счет вставки - есть смысл и о побочной виброразвязке подумать.

Особая красивость в этих отверстиях не принципиальна, все равно не видно будет.

Добавлено спустя 24 минуты 32 секунды:


В магазине по ссылкам есть прокладки тольщиной 3,6 и 12 мм. (с десятыми)
Думаю, 6 мм. будет самый раз.

Добавлено спустя 6 минут 5 секунд:
При взгляде с фронта кажется, что достаточно и той высоты, что есть. Именно так было и на 3D визуализациях. Однако, на стойку я смотрю всегда сверху. В таком ракурсе ножек почти не видно.

В общем, нужно это сделать.

Добавлено спустя 1 минуту 6 секунд:
Евгений, можете Вы приобрести на себя по комплекту сорботановых прокладок по ссылкам в этом сообщении - /viewtopic.php?p=11162#p11162

Там каждый комплект по 8-мь шт. По 4-е на пред и корректор, и по 4-е на моноблоки. Если бы Вы мне их подготовили, а на корректор и установили бы, ох как было бы хорошо. :wink:

Прокладки чуть меньше диаметром, чем наши ножки. Но, я думаю, при затяжке они немного расплющатся - будет как раз.
Последний раз редактировалось poty 10 сентября 2016, 19:42, всего редактировалось 1 раз.
Причина: Удаление коммерческой информации
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 49
Откуда: Саратов
Репутация: 42 (+42/−0)
Лояльность: 131 (+131/−0)
Сообщения: 3184
Темы: 4
С нами: 3 года 8 месяцев

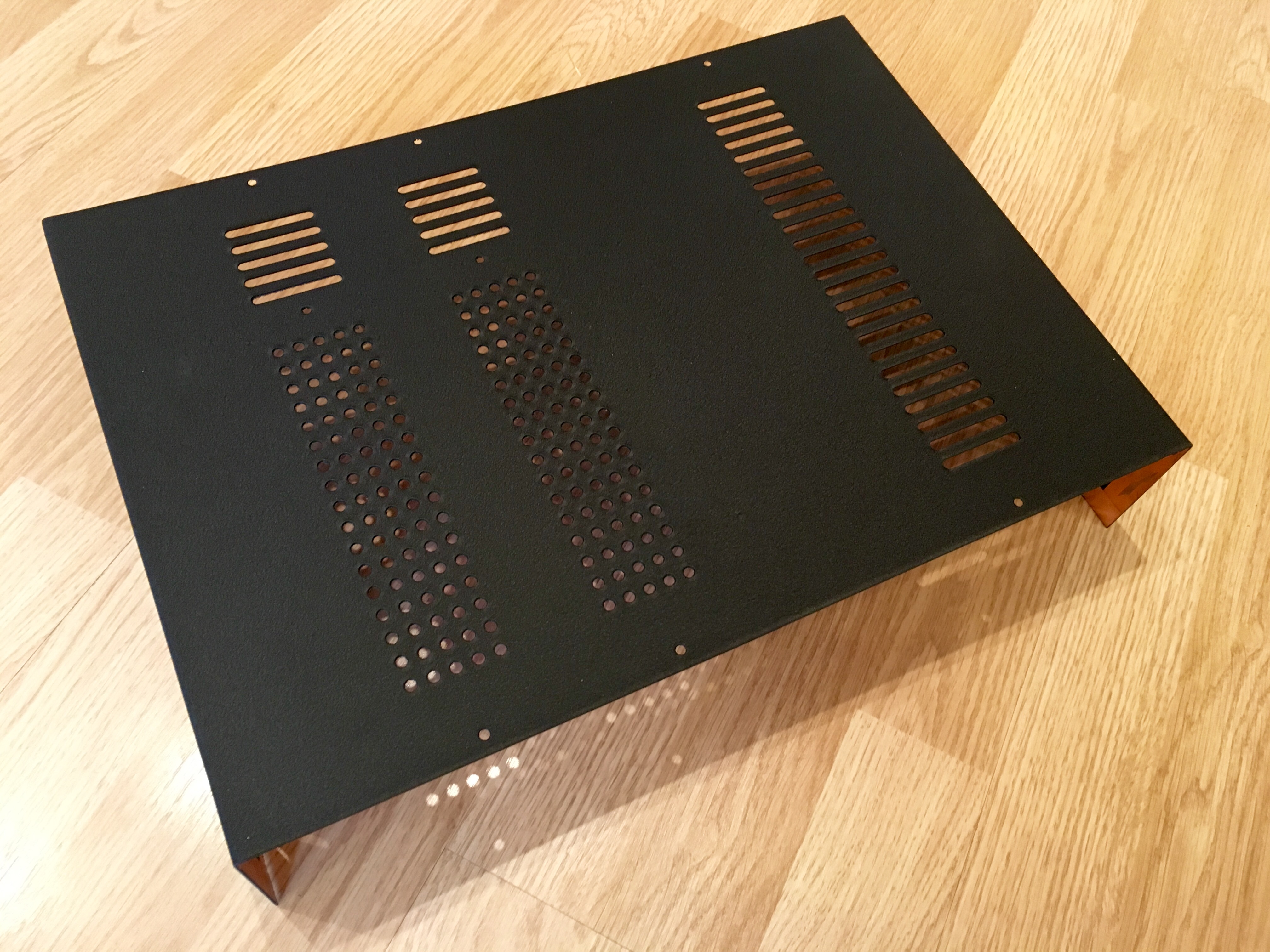

Корпуса покрашены!

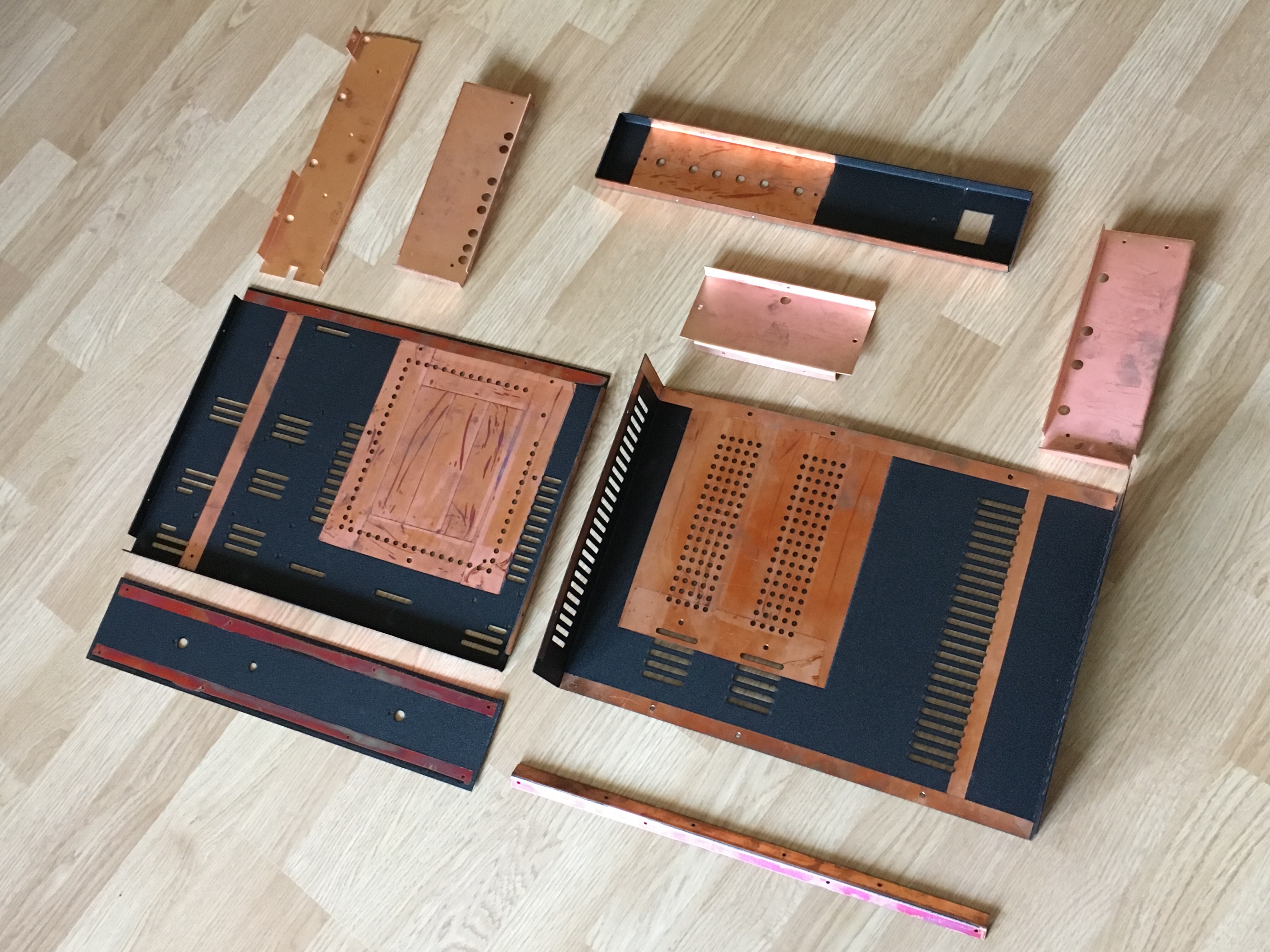

#267 Роман Мирошниченко » 22 июля 2016, 16:45

Забрал корпуса. На вскидку покрашено хорошо. Есть огрехи на ручках (есть сколы и одна ручка имеет более гладкую поверхность). Но, сейчас осмотреть времени нет. Открыл только одну деталь.

Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 49
Откуда: Саратов
Репутация: 42 (+42/−0)
Лояльность: 131 (+131/−0)
Сообщения: 3184
Темы: 4
С нами: 3 года 8 месяцев

#268 poty » 22 июля 2016, 16:52

Смотрится монументально! :)
А что за сколы на ручках? Это ж самый выдающийся компонент, его всегда видно будет!
Владислав
poty
Профи
Профи
Аватара
Возраст: 52
Откуда: Россия, Москва
Репутация: 66 (+66/−0)
Лояльность: 41 (+42/−1)
Сообщения: 2598
Темы: 3
С нами: 3 года 9 месяцев

#269 Роман Мирошниченко » 22 июля 2016, 17:01

Там не очень понятно, сколы это или что-то касалось при покраске... Это производство - там все в гигантских масштабах. Мой заказ для них - ювелирная работа. А может это из-за того, что поверхность ручки была полированная. Я не знаю. Отношусь к этому как к неизбежному компромиссу.

Сколы я подкрашу, это не страшно. А вот то, что одна ручка гладкая, на фоне остальных шершавых... :think:
Они сказали, что могут ее перекрасить. Я подумаю, может что-то еще отдам им в покраску заодно. Например кожухи от моноблоков, чтобы в одном цвете было. И панель проигрывателя мне бы перекрасить (что в Англии красили), чтобы "по человечески" сделано было. Но, проигрыватель разбирать в лом.

Добавлено спустя 2 минуты 5 секунд:
poty писал(а):Смотрится монументально!
Я думаю, в сборе будет красиво. Особенно, в итоге - с платами.
Но, медь потемнела и усилила неоднородность цвета. И тем не менее - хорошо!
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 49
Откуда: Саратов
Репутация: 42 (+42/−0)
Лояльность: 131 (+131/−0)
Сообщения: 3184
Темы: 4
С нами: 3 года 8 месяцев

  • 1

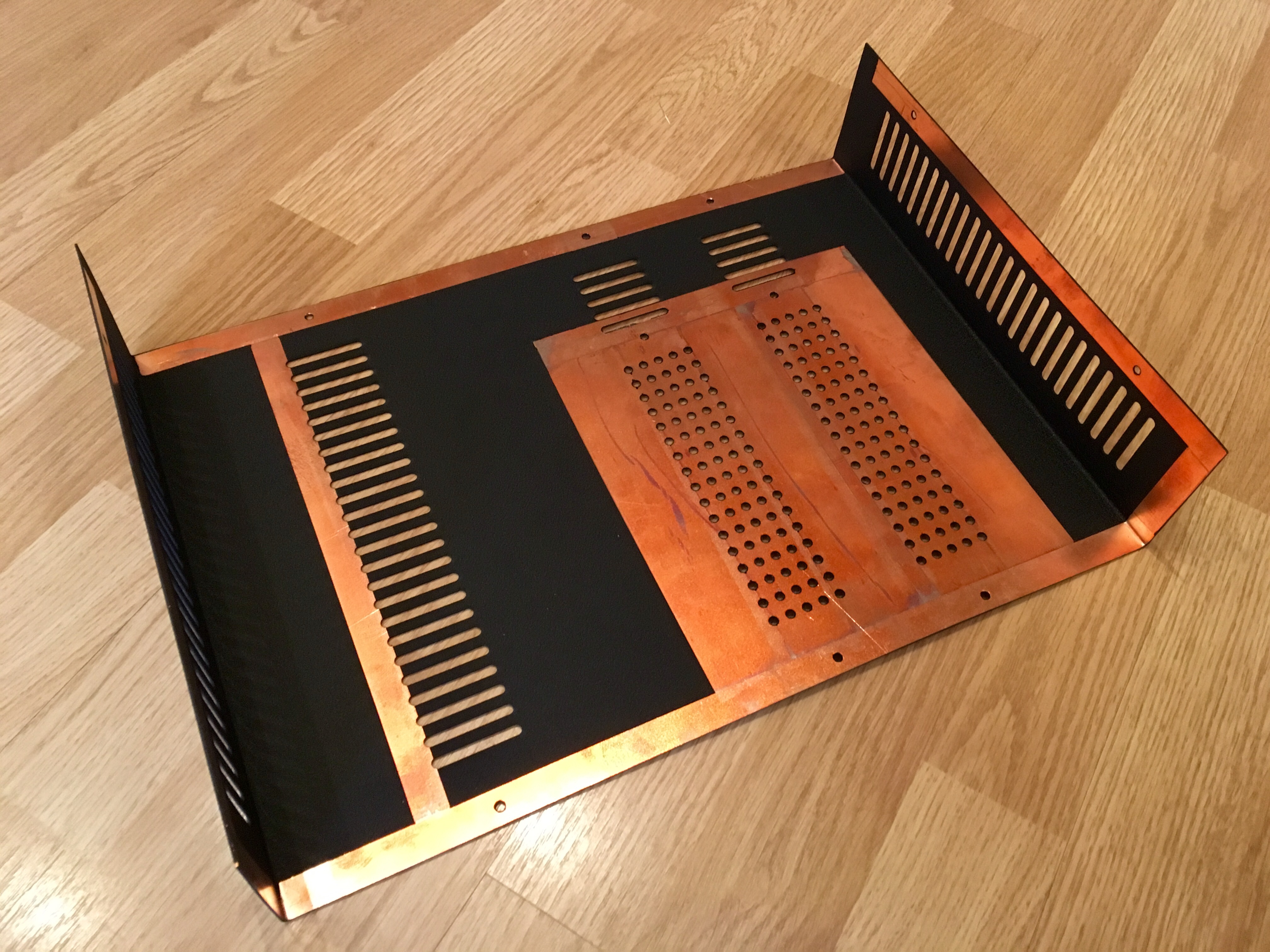

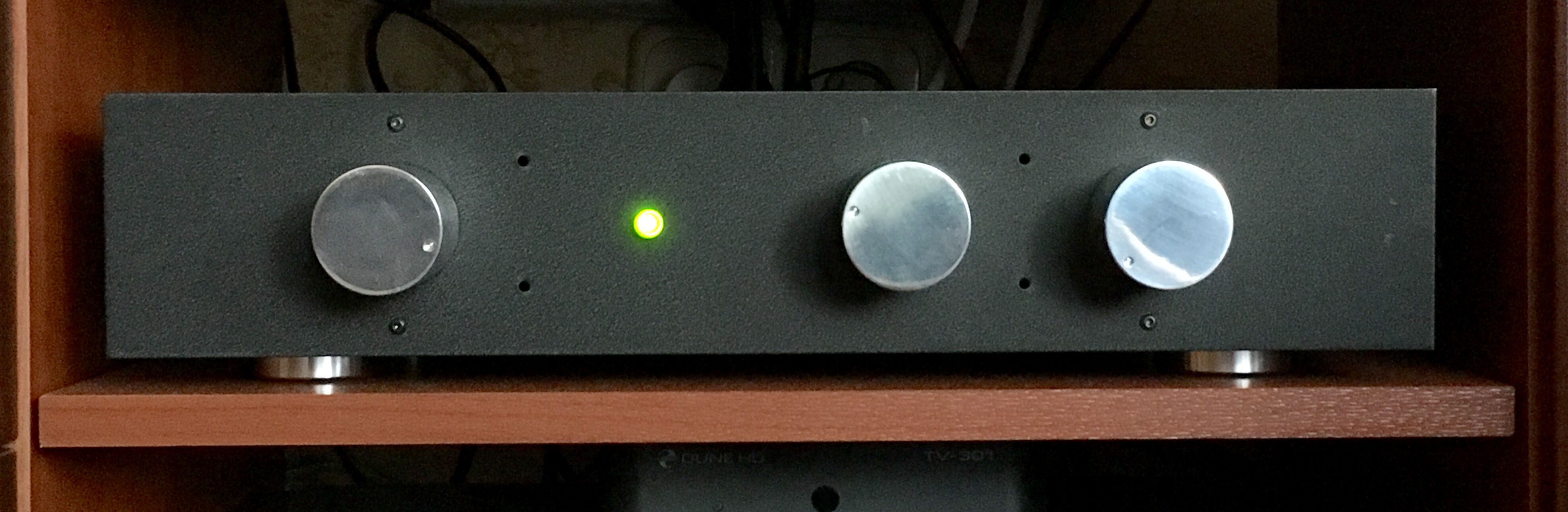

В сборе.

#270 Роман Мирошниченко » 24 июля 2016, 15:44



Отклеивать пленку оказалось очень проблематично. Особенно, подцепить ее край сквозь толстый слой шершавой краски. Но, тем не менее, сделано.
Медь потемнела от нагрева при сушке и усилила неоднородность цвета. Но, оригинальность задумки воплощена. В конце-концов не к стим-панку стремились в этом корпусе. :-)
При сборке медь соприкасактся с медью. Соединений "через краску" нет в принципе. Надеюсь, с точки зрения экранирования, я сделал максимум из возможного.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 49
Откуда: Саратов
Репутация: 42 (+42/−0)
Лояльность: 131 (+131/−0)
Сообщения: 3184
Темы: 4
С нами: 3 года 8 месяцев

#271 Евгений Михеев » 24 июля 2016, 16:24

Роман Мирошниченко писал(а):Надеюсь, с точки зрения экранирования, я сделал максимум из возможного.
:clap:
Дорогу осилит идущий
Евгений Михеев
Эксперт
Эксперт
Аватара
Возраст: 33
Откуда: Республика Коми, Ухта
Репутация: 46 (+46/−0)
Лояльность: 19 (+19/−0)
Сообщения: 1868
Темы: 7
С нами: 2 года 8 месяцев

#272 poty » 24 июля 2016, 17:12

Здорово! У меня создается впечатление , что количество операций на корпусе уже перевалило за пару десятков!
Владислав
poty
Профи
Профи
Аватара
Возраст: 52
Откуда: Россия, Москва
Репутация: 66 (+66/−0)
Лояльность: 41 (+42/−1)
Сообщения: 2598
Темы: 3
С нами: 3 года 9 месяцев

#273 Роман Мирошниченко » 24 июля 2016, 18:14

Если честно признаться, с каждой операцией я все более чувствую свой не профессионализм.

Уровень качества получился приемлемый для данного проекта, но в абсолютном смысле - задуманное реализовано не на 100% по качеству. Корпус предусилителя FOREM - вот планка моего сегодняшнего уровня. Одолев ее, я почувствовал силы сделать что-то большее. Однако, одного желания недостаточно. Нужны знания и опыт. Я нашел людей способных выполнить нужные мне работы, но оказалось, что они не могут гарантировать их качество.

Например:
- Омеднение - меня строго инструктировали, как обращаться с корпусом после этой процедуры. Однако из гальваники корпус вернулся уже с такими пятнами, что смысла мне работать в перчатках уже не было.

- То же и с покраской. Я возил показывать ручки, до принятия решения по их судьбе. Но, краска легла не одинаково (одна ручка почти блестящая). А пленка, защищавшая поверхность во время покраски, оставила следы на ней за счет разного нагрева меди.

- Отверстия на корпусе выполнены не точно. Хорошо видно, что их рассверливали до большего диаметра, чтобы осуществить сборку.

Я должен признать, что получилось хорошо, но не профессионально.
Тем не менее, в рамках поставленной задачи, я удовлетворен. И рад, что ВЫ благосклонно приняли результат.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 49
Откуда: Саратов
Репутация: 42 (+42/−0)
Лояльность: 131 (+131/−0)
Сообщения: 3184
Темы: 4
С нами: 3 года 8 месяцев

#274 Роман Мирошниченко » 25 июля 2016, 20:29

Корпус прошел все запланированные стадии:

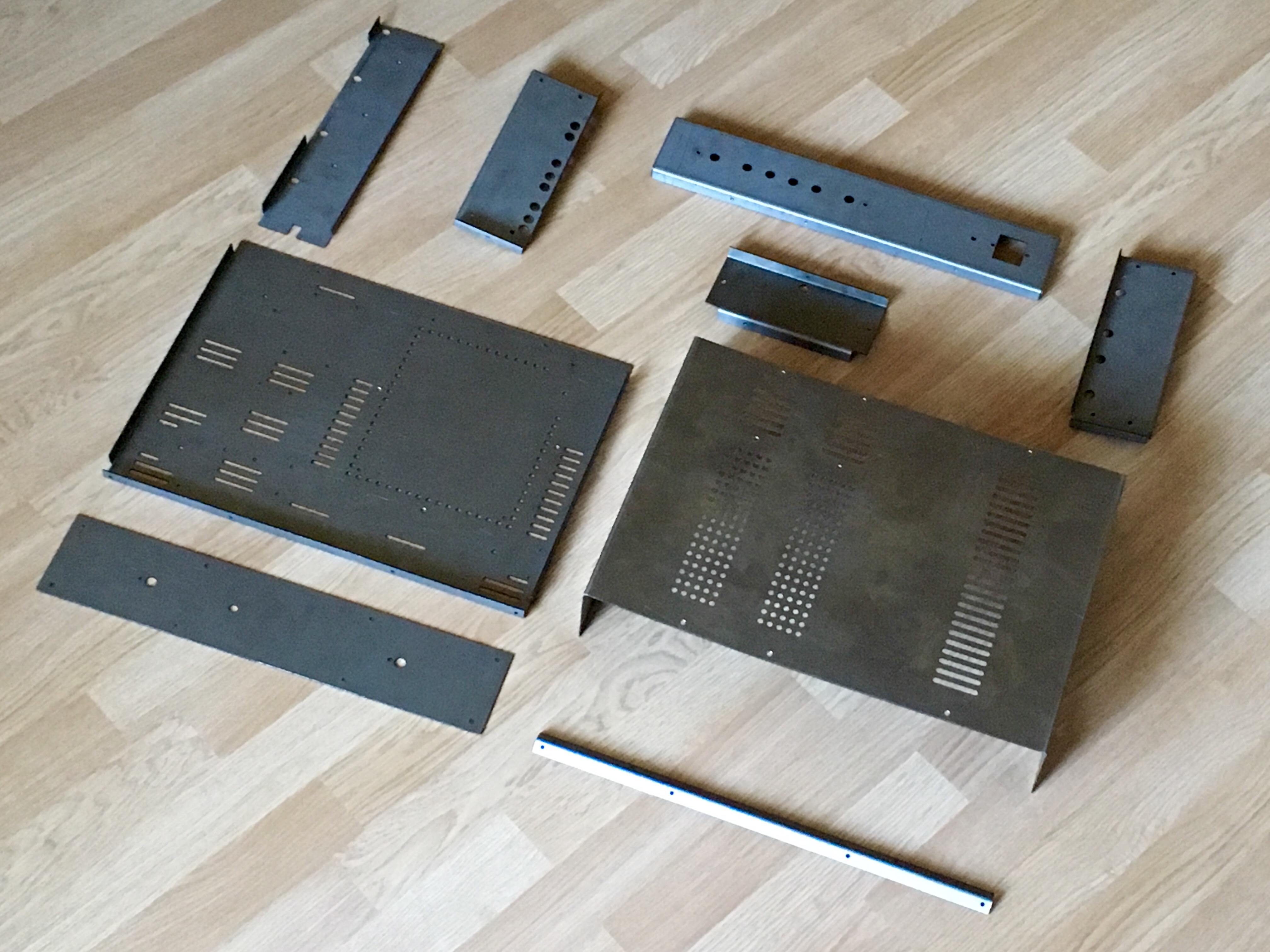

В металле.
В меди.

В краске.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 49
Откуда: Саратов
Репутация: 42 (+42/−0)
Лояльность: 131 (+131/−0)
Сообщения: 3184
Темы: 4
С нами: 3 года 8 месяцев

#275 poty » 25 июля 2016, 20:46

Осталось ещё "В сборе"! :-)
Владислав
poty
Профи
Профи
Аватара
Возраст: 52
Откуда: Россия, Москва
Репутация: 66 (+66/−0)
Лояльность: 41 (+42/−1)
Сообщения: 2598
Темы: 3
С нами: 3 года 9 месяцев

#276 Роман Мирошниченко » 25 июля 2016, 21:04

Ну, разве что облудить еще? :twisted:

Добавлено спустя 1 минуту 11 секунд:
Кстати, медь продолжает темнеть пятнами. Даже там, где не подвергалась термообработке. Такой не стабильный материал по внешнему виду.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 49
Откуда: Саратов
Репутация: 42 (+42/−0)
Лояльность: 131 (+131/−0)
Сообщения: 3184
Темы: 4
С нами: 3 года 8 месяцев

#277 Роман Мирошниченко » 26 июля 2016, 12:59

Меня интересует такой вопрос - а есть ли вообще смысл в том, что я оставил медь открытой, пытаясь сохранить соединение деталей корпуса "медь к меди"? С точки зрения лучшего экранирования (для этого же делалось, не для красоты)!
Что думаете по этому поводу?
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 49
Откуда: Саратов
Репутация: 42 (+42/−0)
Лояльность: 131 (+131/−0)
Сообщения: 3184
Темы: 4
С нами: 3 года 8 месяцев

#278 poty » 26 июля 2016, 13:01

А почему его может не быть? :) Конечно есть!
Владислав
poty
Профи
Профи
Аватара
Возраст: 52
Откуда: Россия, Москва
Репутация: 66 (+66/−0)
Лояльность: 41 (+42/−1)
Сообщения: 2598
Темы: 3
С нами: 3 года 9 месяцев

#279 Роман Мирошниченко » 26 июля 2016, 13:14

Ну, спасибо. Успокоили. А то я как бы загнался по этому поводу и окисление меди начало меня беспокоить. Вот я и начал уже сомневаться в целесообразности такого контакта в сборке корпуса. С другой стороны, через краску контакта вообще не было бы. Только на винтах.
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 49
Откуда: Саратов
Репутация: 42 (+42/−0)
Лояльность: 131 (+131/−0)
Сообщения: 3184
Темы: 4
С нами: 3 года 8 месяцев

#280 Роман Мирошниченко » 28 июля 2016, 13:01

При включении/выключении, как и при выборе входов, мы поворачиваем ручку регулятора. На ручке есть метка. Напротив нее , на фронтальной панели нужно установить две риски, обозначающие каждое положение ("вкл/выкл" и "вход 1/вход 2"). Это будут простые точки, но чтобы их нанести, мне нужно знать на какой угол поворачивается ручка.

Например:
- на галетниках предусилителя, это 30 градусов;
- на регуляторе громкости ALPS предусилителя, это 305 градусов.

А на фонокорректоре мы применяем два одинаковых переключателя. Какой у них градус поворота?
Роман Мирошниченко
Автор темы, Заслуженный Ветеран
Заслуженный Ветеран
Аватара
Возраст: 49
Откуда: Саратов
Репутация: 42 (+42/−0)
Лояльность: 131 (+131/−0)
Сообщения: 3184
Темы: 4
С нами: 3 года 8 месяцев
