Усилитель Stonecold

[Boss]

Здравствуйте, форумчане! Я не очень опытный радиолюбитель и решил собрать вот эту схему. Смотрите вложение.

Принципиальная схема усилителя Stonecold

Эта схема достаточно простая и я думаю, что мне под силу. Правда у меня несколько вопросов по ней, которые я не понимаю.
1. Почему выход DA1 ОУ никуда не подключен? Нет ли ошибки в схеме?
2. Посоветуйте, пожалуйста, более современные комплектующие, думаю, что операционник TL071 уже устарел и, вполне, можно найти что-нибудь поинтереснее. Всем спасибо заранее!

[Cretu72]

Есть готовый Stonecold, настроенный.
Выходы - 2SA1943 2SC5200, предвыход 2SA1837 2SC4793, операционник NE5534 дополнительно сбалансированный.
Предварительный на AD823, индикаторы выходной мощности на неоновых лампах ИН-13.
Защита АС. Трансформатор тороидальный, в выпрямителе ультрафасты SR30100.

[Cretu72]

Представляю нашумевший в сети усилитель Stonecold (Холодный камень).
Является законченным изделием, имеющим предварительный усилитель и отключаемый темброблок. В выпрямителе применены диоды Шоттки SR30100 в удобном корпусе ТО-220. Емкости по 22 000 мкф в плечо. Отдельный стабилизатор, питающий предварительный усилитель. Тороидальный трансформатор небольшой высоты, позволивший сделать аппарат очень невысоким - 60 мм, при этом развивающий мощность 60 Ватт на канал. Кроме того, надо отметить логарифмический индикатор выходной мощности на газоразрядных трубках ИН 13, какие стояли в Олимпах 004 и Электрониках. Смотрятся очень красиво.
Верхняя крышка из дерева, обтянутая декоративной немецкой пленкой под благородные породы дерева. Звук очень достойный - темброблок его не портит.

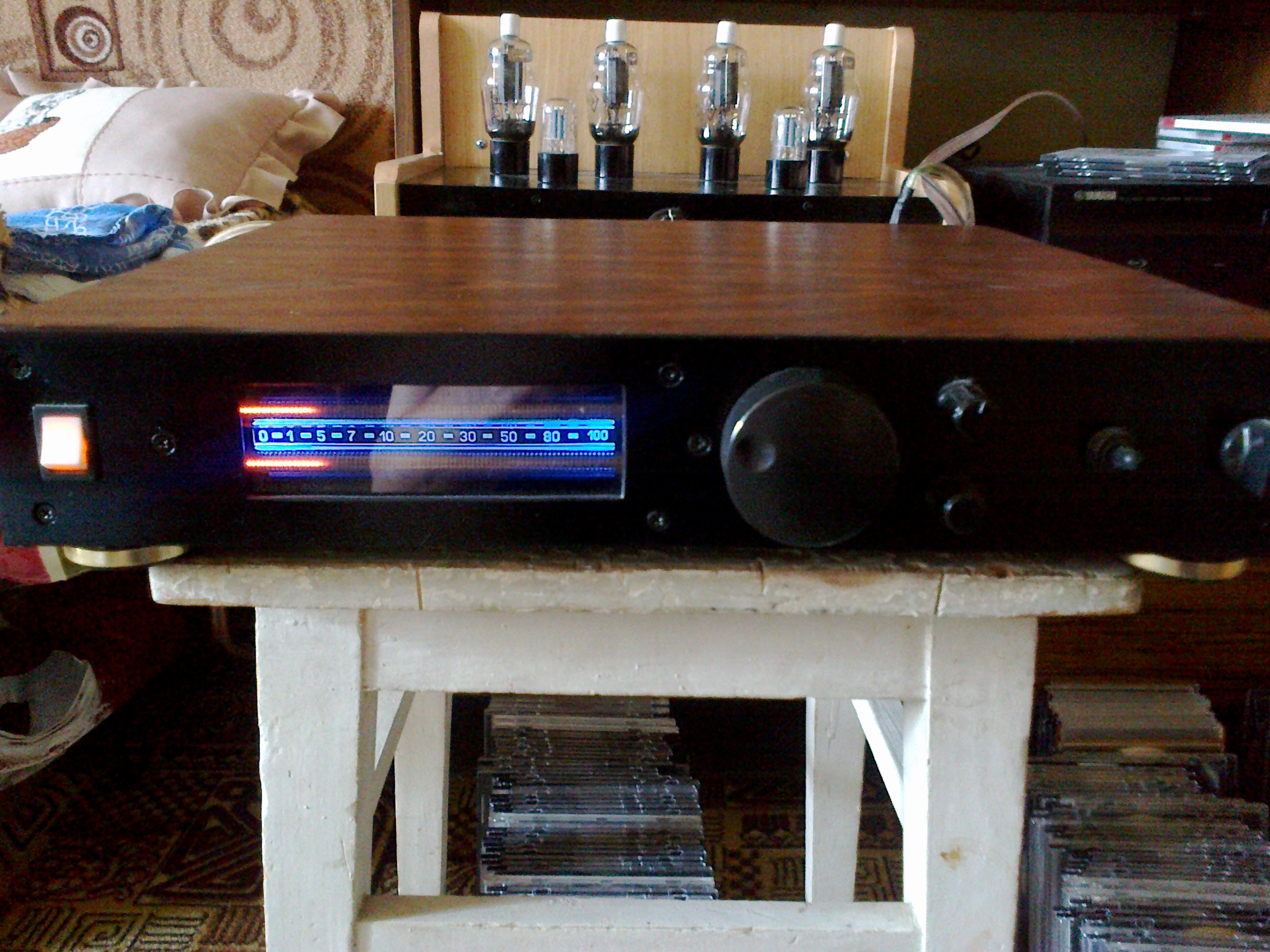

Индикатор на ИН -13

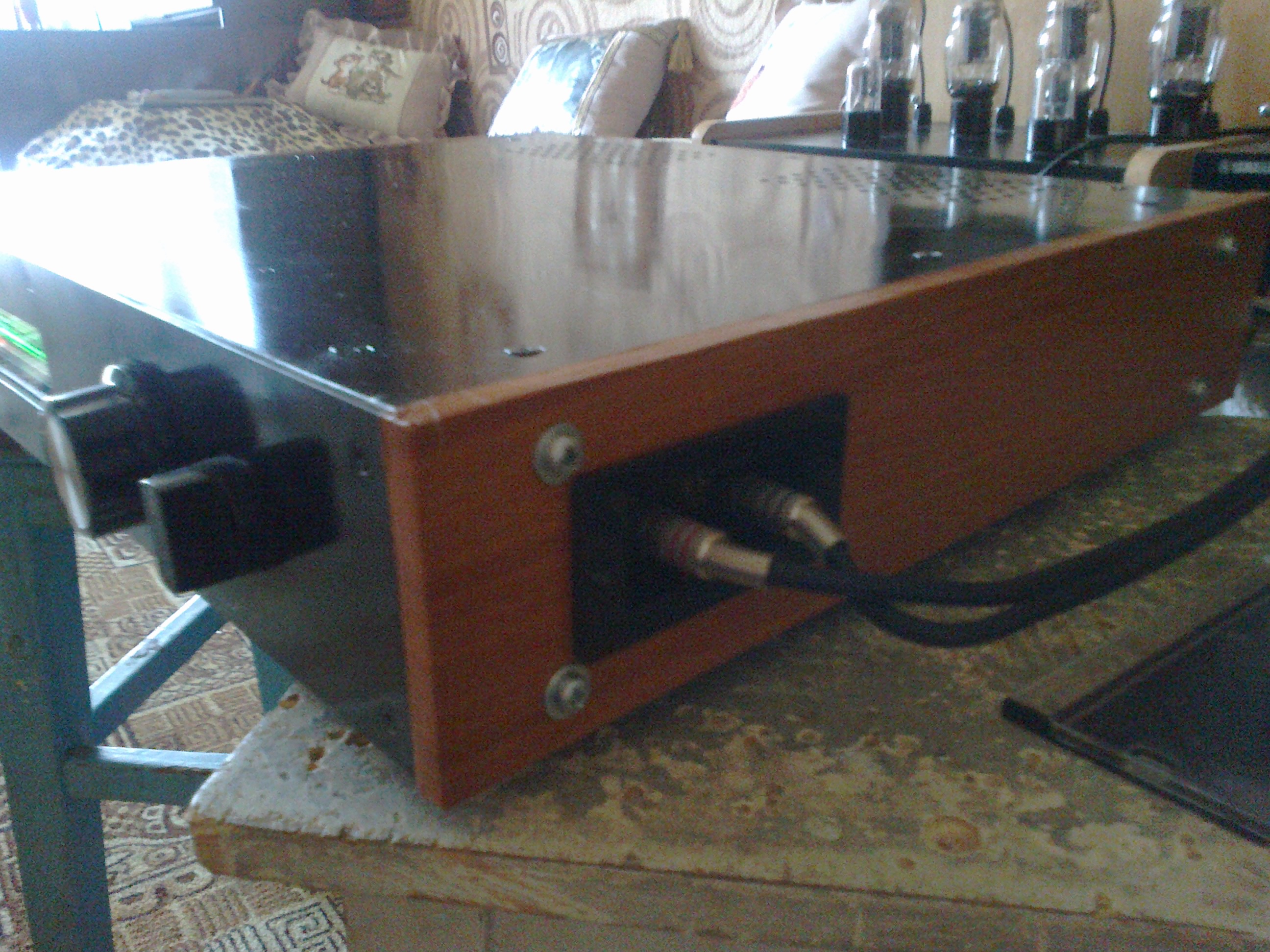

Мой Stonecold

[Cretu72]

Схема такова:
Только применены транзисторы вместо VT1 VT2 2N5551 и 2N5401 соответственно;
вместо VT3 VT4 2SA1837 2SC4793 соответственно;
вместо TIP142 TIP147 (составные) Тошибовские 2SC5200 и 2SA1943.
Диоды D1 D2 в базах выходных транзисторов у меня стоят Шоттки 1N5819 с падением 0,3 вольта.
Это предохраняет транзисторы выхода. Джампер JP1 замкнут.
C2 - 1000 pF C3 - 47 pF хорошая керамика.
Операционники NE5534,сбалансированные в "0" (хотя в принципе без балансировки было где то 17мВ).
Ну еще перфекционистский подход к делу и все заиграло! Детализация действительно исключительная.
И еще... надо обязательно разделить силовую и сигнальную входную землю резистором 5 - 10 омиков.

[poty]

надо обязательно разделить силовую и сигнальную входную землю резистором 5 - 10 омиков

Этот момент непонятен. В силовом блоке "земля" представлена конденсаторами С8-С11 и выводом динамика. Если между этим блоком и другими "землями" поставить резистор, то получится, что в цепь ОС будет включено дополнительное сопротивление, уменьшающее open-loop усиление. Большое open-loop в этой схеме используется для компенсации ступенек при работе в классе B, значит, по идее, это сопротивление повысит КНИ?

[Cretu72]

Я ставил резистор на 3,3 Ома на входе ( разделение земель), нелинейные искажения на слух не возросли,а вот фон исчез совсем.
Так что надо выбирать одно из двух зол.

Привожу немалоизвестную схему предварительного усилителя с темброблоком,примененного в моей конструкции.
Я использовал ОУ NE5532 - больше по звуку понравились.
В последующих конструкция я темброблок совсем исключил.

Предварительный усилитель

Предварительный усилитель 2 часть


[poty]

Я ставил резистор на 3,3 Ома на входе ( разделение земель), нелинейные искажения на слух не возросли,а вот фон исчез совсем. Так что надо выбирать одно из двух зол.

На входе - это между входными RCA и землёй?

[Cretu72]

Точка соединения R1, R3, C12 через резистор 3,3 Ома соединена с землей.
Это реализовано прямо на печатной плате усилителя.
(Номера деталей соответствуют приведенной выше схеме усилителя мощности).

[poty]

Защёлка

Ну, хотя бы так.

[poty]

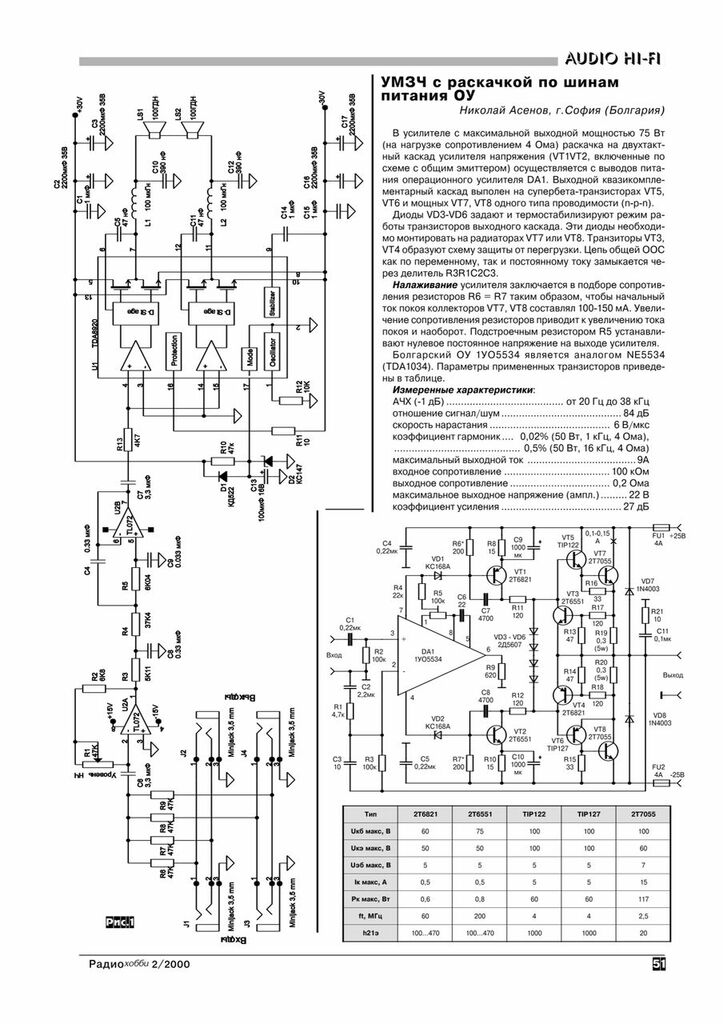

Ян попросил меня добавить этот скан статьи!

Схема усилителя раскачки очень похожа на StoneCold, но выходной каскад у них отличается значительно.
