Kit усилителей OddBlock Series 2 OCTAL (OBS2OC) от "OddWatt Audio" (США)

[poty]

Сайт производителя http://www.oddwattaudio.com/owabout.html
Информация об авторе (Bruce Heran) http://audioxpress.com/article/member-p ... heran.html
Аналогичная сборка http://diyaudioprojects.com/Tubes/5751- ... e-Amp-Kit/
Форум развития и поддержки проекта http://diyaudioprojects.com/Forum/viewt ... p?f=9&t=43

Принципиальная схема усилителя

Принципиальная схема БП

[Роман Мирошниченко]

Что-то слишком много личного, форум все-таки технический.

Без "личного" будет скучно.

[seurf]

Есть простой общеизвестный метод решения этой проблемы: отказаться от за параллеливания накалов и поставить на каждый накал свой источник тока. Получаем плавный запуск накала, постоянный, в течении эксплуатации рекомендованный по datasheet ток ( я выставляю на 5%меньше, для продления срока службы лампы), отсутствие беспокойства, по поводу перераспределения от подсевшей лампы на рабочую излишков питания и её преждевременное старение. Так у меня сделано в блоке питания корректора. 4 источника тока на 4 лампы! Платой за это спокойствие будет пожирание дефицитного места в усилителе. А так то все волшебно. Вот если бы можно было бы миниатюризировать эту плату до спичечного коробка? Радиатор, а на обратной стороне платка с SMD деталюшками? Для входных ламп это с натяжкой ещё как то можно по мечтать и сделать. А для выходных никак, слишком большие токи. 2-х ватные сопротивления, 1- ватные подстроечники, большие радиаторы на регулирующую микросхему. Мож не в тему, но так думается.

[Роман Мирошниченко]

Мож не в тему, но так думается.

Спасибо!

Действительно, не будем забывать, что модернизируются уже готовые устройства.
К тому же, прекрасно себя зарекомендовавшие в плане звучания. И по большому счету, данная проблема даже не "ложка дегтя"... так - хотелка, не более. Если получится ее решить попутно с основным апгрейдом, будет здорово. Но, строить ради этого новые корпуса я бы не хотел.

Да, я уже серьезно потратился и на внешние украшалки, но родной внешний вид все-таки будет сохранен.

[poty]

Здесь-то проблема несколько другая - у нас накалы соединены последовательно.

[poty]

1,6А - это не очень большой ток.

2-х ватные сопротивления, 1- ватные подстроечники, большие радиаторы на регулирующую микросхему.

Интересно, о какой схеме идёт речь? Наверное, использование трехногих регуляторов? Там должно быть сопротивление, на котором должно быть 1,2В (что для тока 1,6А) даёт как раз 2Вт. Но здесь как раз хорошо использовать биполярные транзисторы, которые могут работать с минимальным напряжением 1,5-2В и резистор можно сделать очень маленьким. Рассеяние будет около 3-4Вт, а это - подъемно для SMD- радиатора. Но схема будет не такая элегантная, здесь Вы правы.
Другой вариант- использование однорезисторного регулятора, типа того, что мы использовали для БП Романа, там нет обязательных 1,2В и можно сделать источник тока с крайне малым падением напряжения (0,6-0,8В), но они дОроги...

[Евгений Михеев]

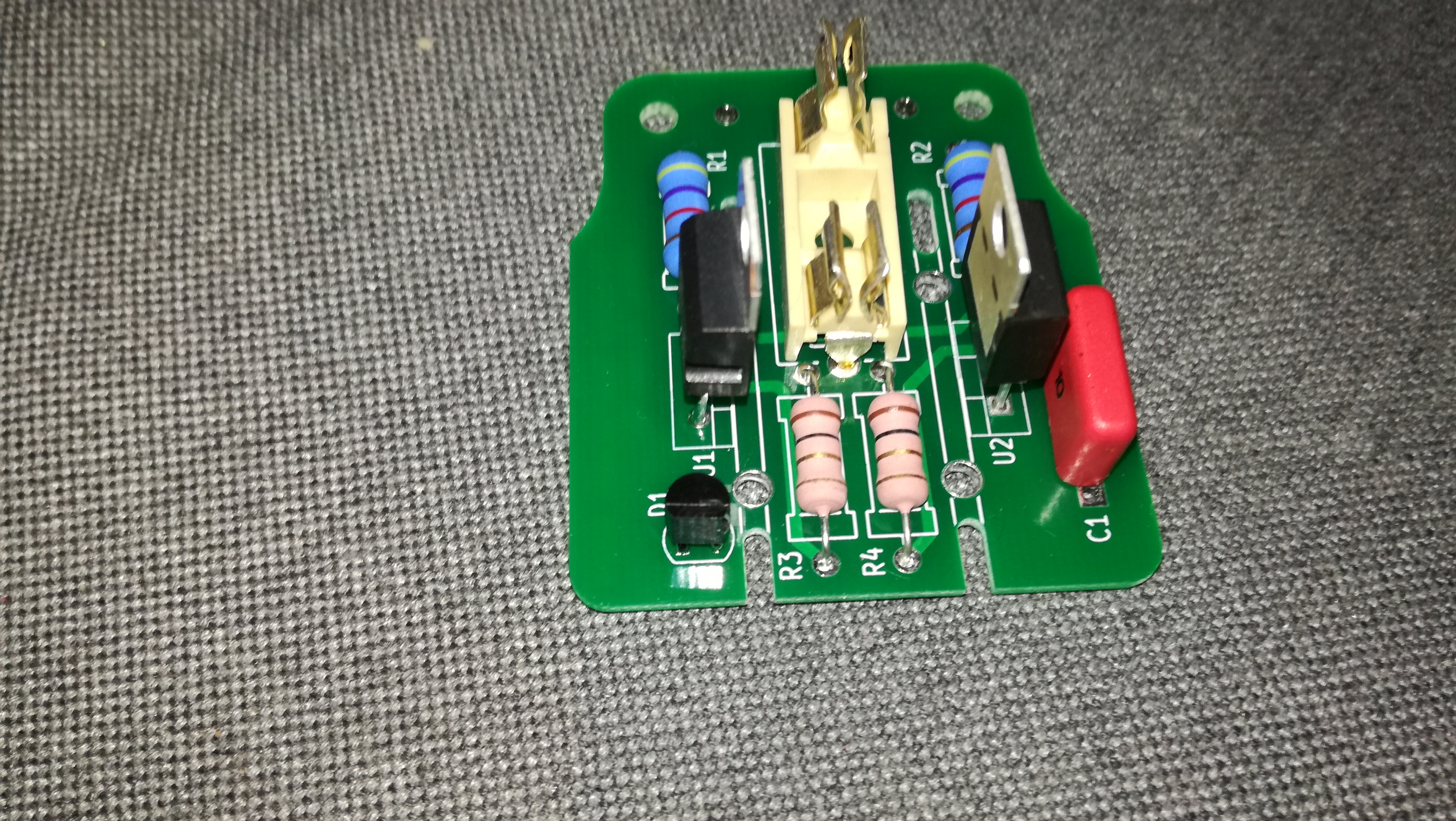

Собрал одну плату

[Роман Мирошниченко]

[Евгений Михеев]

мне кажется или у U1 какой-то критически тонкий фланец?

Одинаковый с U2

[poty]

Евгений, посылку с радиаторами ещё не отослал. Надеюсь, завтра отослать. Все остальные детали для шунт-регулятора уже тоже у меня, надо их только найти в своих закромах.

[Роман Мирошниченко]

посылку с радиаторами ещё не отослал. Надеюсь, завтра отослать.

Отлично!
Может получится в этот присест закончить?


Я уже тоскую без их звука.
AURA выручает конечно, но румкорректор очень сильно звук срезает (сейчас я могу это оценить благодаря физическому обходу "петли"). Наверное, это все-таки из-за перехода "баланс/не баланс". В итоге, AURA лишь на максимальной громкости дает необходимый мне уровень звука. И все равно, он какой-то пустой.
В прочем, по "петле" больше к предусилителю относится. Интересно было бы послушать AURA с предусилителем FOREM. Тогда я мог бы судить и о реальном вкладе моноблоков в звук системы.

[Евгений Михеев]

Так, давайте разбираться, почему балансер может не работать, а точнее зачем он пытался сжечь свою плату до тла?
Сразу оговорюсь - с усилителями всё в порядке, а вот плате балансировки повезло куда меньше.
Резисторы в 1 ом выгорели полностью.

Отправлено спустя 51 секунду:

Евгений, посылку с радиаторами ещё не отослал.

Да они и не понадобятся кажется

Отправлено спустя 16 минут 21 секунду:

Такой вот Ташкент

[Роман Мирошниченко]

Странно, что предохранитель не сработал...

[Евгений Михеев]

Вся эта история весьма странная. Собрал вторую плату - всё работает как часики. Возможно проблема была в бракованном U1 или U2, не знаю. Сейчас побегу в радиодетальный - мне нужна еще одна пара 317\337 для второго моноблока.

[Роман Мирошниченко]

Возможно проблема была в бракованном U1 или U2, не знаю.

Может что-то с дорожками платы? Коротит где-то?

[Евгений Михеев]

В любом случае один готов, осталось только поставить радиаторы и все)

[Роман Мирошниченко]

Лишней деталью в усилителе эта плата не смотрится.

[Евгений Михеев]

Я кстати подложил под крышки силового транса вставки - теперь никаких лишних звуков.

Отправлено спустя 1 минуту 11 секунд:

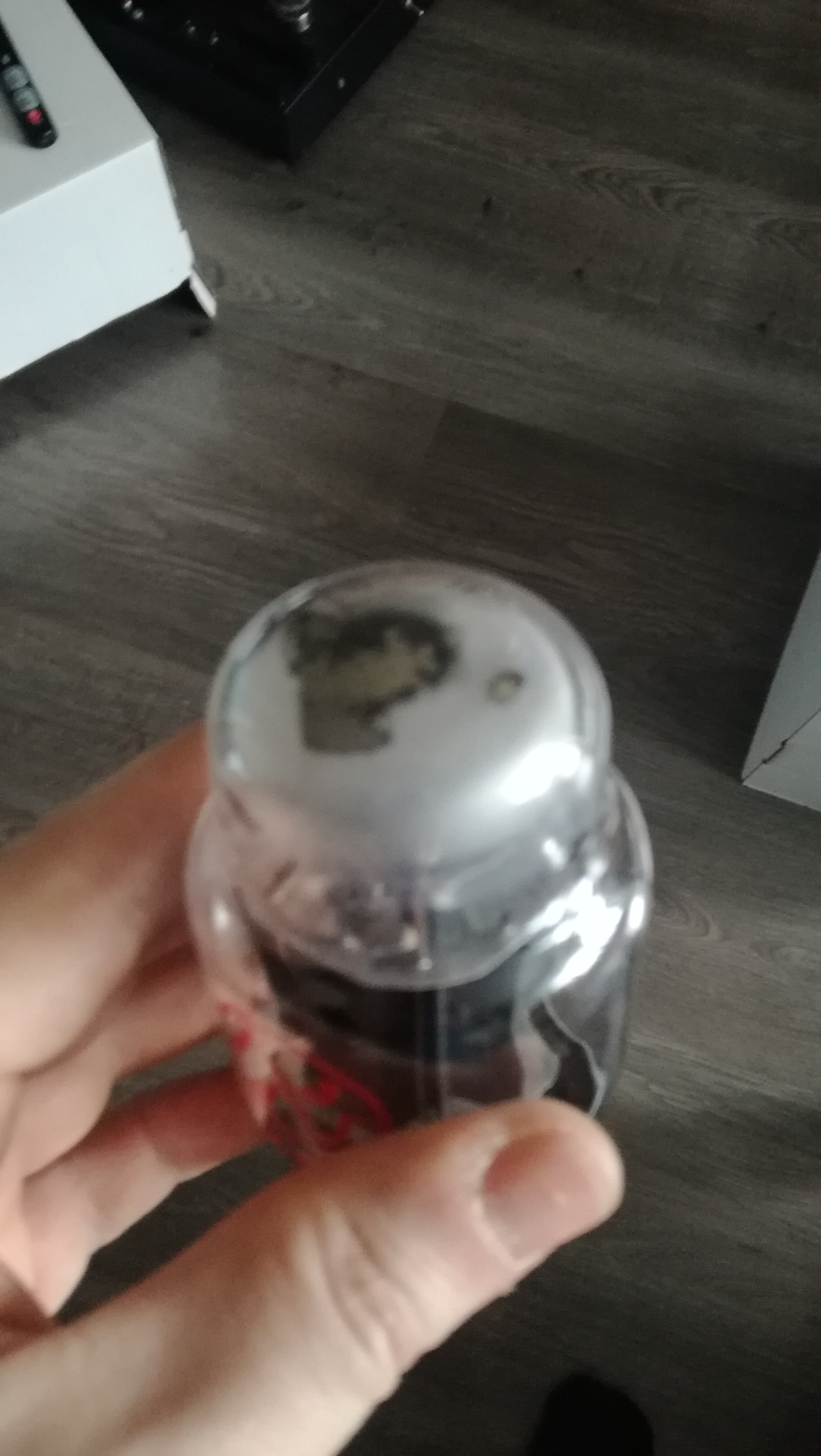

А JJ тоже дохнут. Лампа не использовалась, просто обнаружил такое

[Роман Мирошниченко]

А JJ тоже дохнут. Лампа не использовалась, просто обнаружил такое

Дело в том, что в неиспользуемом состоянии у меня так "разложилась" УЖЕ НЕ РАБОЧАЯ лампа!
У исправных ламп ареолы выцветают только в процессе эксплуатации. Те которые лежат сейчас на хранении, как были так и остались.

Из чего я делаю вывод:
- расходование напыления, есть нормальное следствие эксплуатации ламп (КТ88);
- но, если уж лампа не исправна, это не остановить.

Такие лично мои мысли.

Отправлено спустя 2 минуты 20 секунд:

Я кстати подложил под крышки силового транса вставки

Я думал Вы родные проставки применили. Желтые которые.

[Евгений Михеев]

Я думал Вы родные проставки применили. Желтые которые.

Эти красные я поставил между самим трансформатором и рышкой - внутри

[poty]

А балансер-то работает? Напряжения замеряли на ножках накала ламп?
