#201

Сообщение Роман Мирошниченко » 14 июн 2016, 07:53

Есть одна идейка, нарисую. С логотипом нужно определяться. Все варианты изгтовления декоративной фронтальной накладки уже найдены, нужно заказывать, чтобы не потерять контакт.
Вчера вышел на очередного человека по "рояльному лаку". Вот уж не думал, что с этим возникнут проблемы. Попробую отправить ему чертежи. Посмотрим "выкраски".

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4131
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 292 раза
Поблагодарили: 103 раза
Контактная информация:

На 802-й лампе.

#202

Сообщение Роман Мирошниченко » 17 июн 2016, 23:17

Фрагмент 802-я лампа.jpg
Фрагмент 802-я лампа.jpg (9.08 КБ) 1204 просмотра
Фрагмент ЛОГО на 802-й лампе.jpg
Фрагмент ЛОГО на 802-й лампе.jpg (13.53 КБ) 1204 просмотра
Такой вариант прорабатываю. Уже без выреза под круг светодиода.

[upd=1466194281][/upd]
Например, можно вот так лампу сделать:
Деталь логотип на фоне 802-й лампы в2.jpg
Деталь логотип на фоне 802-й лампы в2.jpg (17.22 КБ) 1203 просмотра
Деталь логотип на фоне 802-й лампы в3.jpg
Деталь логотип на фоне 802-й лампы в3.jpg (15.61 КБ) 1203 просмотра
[upd=1466197027][/upd]
Деталь логотип на фоне 2-х 802-ых ламп в2.jpg
Деталь логотип на фоне 2-х 802-ых ламп в2.jpg (15.25 КБ) 1202 просмотра
[upd=1466197834][/upd]
Две лампы логичнее здесь пожалуй. Можно попробовать уйти от прозрачной ажурности:
Деталь логотип на фоне 2-х 802-ых ламп в4 сплошной Б.jpg
Деталь логотип на фоне 2-х 802-ых ламп в4 сплошной Б.jpg (10.16 КБ) 1200 просмотров

Для медальона так более подходит. :think:

[upd=1466197935][/upd]
А для фонокорректора, здесь придется еще шесть нувисторов нарисовать :twisted:

[upd=1466198677][/upd]
Даже вот так:
Деталь логотип на фоне 2-х 802-ых ламп Д.jpg
Деталь логотип на фоне 2-х 802-ых ламп Д.jpg (10.35 КБ) 1198 просмотров
[upd=1466198770][/upd]
Жду критику, а то мне уже нравится начинает. :smoke:

[upd=1466199369][/upd]

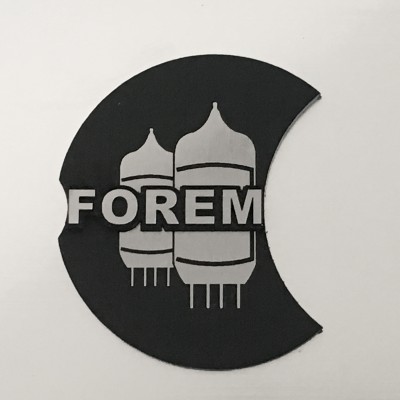

Такая медалька в золоте или в серебре хорошо смотреться будет.
Деталь логотип на фоне 2-х 802-ых ламп ЗОЛОТОЙ.jpg
Деталь логотип на фоне 2-х 802-ых ламп ЗОЛОТОЙ.jpg (7.21 КБ) 1197 просмотров
Деталь логотип на фоне 2-х 802-ых ламп СЕРЕБРО.jpg
Деталь логотип на фоне 2-х 802-ых ламп СЕРЕБРО.jpg (6.45 КБ) 1197 просмотров
[upd=1466199422][/upd]
На церковь похоже... :sad: Пошел я спать уже.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4131
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 292 раза
Поблагодарили: 103 раза
Контактная информация:

#203

Сообщение Роман Мирошниченко » 20 июн 2016, 22:23

Деталь логотип на фоне 2-х 802-ых ламп 3.jpg
Деталь логотип на фоне 2-х 802-ых ламп 3а.jpg

Аватара пользователя
poty
Профи
Профи
Сообщения: 4232
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 105 раз
Поблагодарили: 288 раз

#204

Сообщение poty » 20 июн 2016, 23:18

Как-то я разочаровался в идее канонизировать лампу в логотипе. Ни в коем случае не выступаю против, просто частное мнение.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4131
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 292 раза
Поблагодарили: 103 раза
Контактная информация:

#205

Сообщение Роман Мирошниченко » 21 июн 2016, 07:03

Согласен, мне тоже не очень... Для не посвященного не понятно, для понимающего - примитивно.

Скорее всего, вернусь к идее "фрагмента схемы" в качестве фона. Как вариант - нанесу ее прямо на хромированную поверхность панели (гравировкой или шелкографией, в зависимости от метода нанеснеия пиктограмм). А сверху, наклею окружность и название, вырезанные лазером.

Однако, выступающие за края буквы - хорошее решение. В ключе логотипа OddWatt.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4131
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 292 раза
Поблагодарили: 103 раза
Контактная информация:

"В домике"!

#206

Сообщение Роман Мирошниченко » 29 июн 2016, 18:05

3
9
10
4
8
7
6
2
13
20
15
14
21
11
12
16
18
17
19
22

Аватара пользователя
poty
Профи
Профи
Сообщения: 4232
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 105 раз
Поблагодарили: 288 раз

#207

Сообщение poty » 29 июн 2016, 18:24

Вауууу! :-) Выглядит класс!
Владислав

Аватара пользователя
poty
Профи
Профи
Сообщения: 4232
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 105 раз
Поблагодарили: 288 раз

#208

Сообщение poty » 15 июл 2016, 12:51

Роман, а как двигается дело с передней панелью?
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4131
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 292 раза
Поблагодарили: 103 раза
Контактная информация:

#209

Сообщение Роман Мирошниченко » 15 июл 2016, 21:46

poty писал(а):Роман, а как двигается дело с передней панелью?
Пока никак. :oops:

Тут два момента присутствуют:
- для изготовления накладки в хроме, мне нужно было проверить "гальванщика";
- для изготовления элементов в рояльном лаке, мне нужно приглядеться к корпусу - оценить пропорциональность задуманного (на что времени у меня толком не было).

Сейчас меня , в принципе, ничто уже не сдерживает. По обоим названным пунктам я удовлетворен. Однако, в первую очередь я собираюсь отдать в покраску корпус фонокорректора. Ведь с ним будут окрашены и ручки, соответственно изменится их визуальное восприятие. Сейчас они мне кажутся несколько великоватыми.

Поэтому, план такой:
- рисую новые металлические фронтальные панели под хромирование (они будут немного отличаться, я планирую небольшой декоративный загиб в верхней части, чтобы "проехаться" на блеске хрома);
- отвожу корпус и ручки в покраску (там же отдаю панели в резку/гибку);
- отправляю чертежи накладок в рояльном лаке на изготовление (предполагается пробная выкраска);
- делаю логотип (я не до конца удовлетворен им и есть мысли по удалению с панели светодиода).

Надеюсь, что с покарской не будет волокиты и я в скором времени отправлю корпус корректора Евгению. Но, предварительно корпус нужно собрать "в меди". Возможно это получится сделать завтра.


Евгений, а как планируете крепить деревянные накладки на свои моноблоки? Я сейчас думаю как раз над этим моментом. У нас будет крепление винтами изнутри корпуса. Но, как винты зафиксировать в самой панели? Саморезы или какой-то крепеж?

Возможно, что-то подскажет изготовитель, но хочется самому разобраться в предпочтительном варианте.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3246
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 29 раз
Поблагодарили: 154 раза

#210

Сообщение Евгений Михеев » 15 июл 2016, 21:57

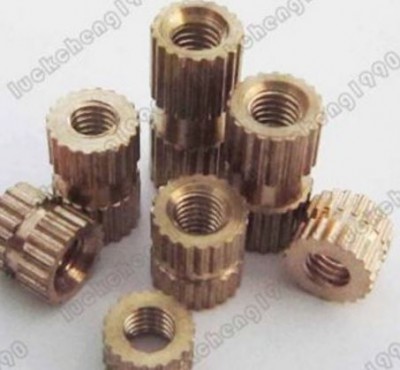

Если изнутри - есть специальные втулки для впрессовывания в дерево. Снаружи как шестеренка, внутри - под нужную резьбу.
Я свои буду крепить насквозь винтами - ну нравятся они мне и всё тут :-) Но они будут утоплены в лицевую панель.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4131
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 292 раза
Поблагодарили: 103 раза
Контактная информация:

#211

Сообщение Роман Мирошниченко » 15 июл 2016, 22:04

Понятно. Спасибо, за ориентир.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4131
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 292 раза
Поблагодарили: 103 раза
Контактная информация:

#212

Сообщение Роман Мирошниченко » 20 июл 2016, 20:07

Сегодня я общался со своими "корпусниками", когда ездил отдавать корпуса. Новые фронтальные панели (как и любые другие элементы) изготовить сейчас возможности нет. С Пензой они не сработались, а Саратовская резка/гибка до сентября уходит в отпуск. Таким образом наиболее реальный вариант - изготовить, на имеющийся сейчас фронт, шильду аналогичную заднику. И, кстати, повертев ее сейчас в руках, я думаю это не такой уж плохой вариант.
Так что ситуация существенно упрощается сужением выбора. У меня в голове даже как-то прояснилось то, что я хочу видеть. В ближайшее время я этим займусь.

Вариант будет относительно технологически прост:
- изотавливается шильда из полированного алюминия (аналогичная заднику), на которой лазером будут нанесены точки/риски и часть логотипа (фрагмент схемы);
- шильда клеится на имеющийся фронт;
- на шильду в районе логотипа наклеиваются объемные буквы названия (вырезанные лазером из пластика);
- сверху на шильду, через крепежные отверстия, устанавливается декоративная накладка из дерева в рояльном лаке;
- все это дополняют покрашенные в цвет корпуса ручки.

Пока кроме рояльного лака все предсказуемо и надеюсь, в ближайшем будущем, мы это уже увидим в реальности, а не на рисунке. Должно получиться хорошо. И все в одном ключе (учитывая внешний вид задника).

Кстати с краской тоже засада. Они ее на мне испытали и пустили на покраску каких-то стелажей. Мол крепкая, не царапается. В итоге остался всего киллограм у них. Но, расход идет 200 грам на квадратный метр. По идее на все наше должно хватить.

P.S. Мне кажется, сам напрашивается вывод, что заниматься таким образом изготовлением корпусов очень непредсказуемое дело. Нужно либо заказывать приличную партию, либо исходить из того, что доступно на данный момент. Технологий вокруг полно, но даже за большую цену люди не беруться за единичную работу. Например, я готов продолжать заниматься корпусом для предусилителя Евгения, но все этапы придется проходить заново. В общем-то это не так страшно. Наработан опыт и связи нарабатываются. Нет лишь предсказуемости. Ни по качеству, ни по цене.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4131
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 292 раза
Поблагодарили: 103 раза
Контактная информация:

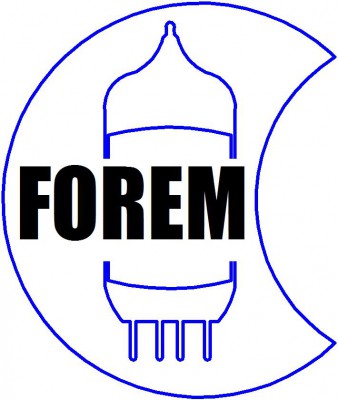

И снова о фоне для ЛОГОТИПА.

#213

Сообщение Роман Мирошниченко » 20 июл 2016, 22:17

Как ни крути, это нужно выбрать. Просмотрев варианты, что здесь я предлагал, пока оставляю два:
%D0%9B%D0%BE%D0%B3%D0%BE%D1%82%D0%B8%D0%BF%20%D0%BD%D0%B0%20%D1%84%D0%BE%D0%BD%D0%B5%20%D1%81%D1%85%D0%B5%D0%BC%D1%8B.jpg

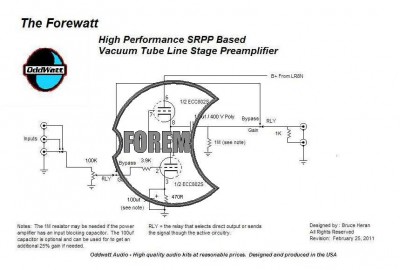

Фрагмент схемы предусилителя в качестве фона.
Фрагмент ЛОГО на 802-й лампе.jpg
Контур 802-й лампы в качестве фона (возможно негативное изображение)
Только на этот раз технологию исполнения предполагаю иную:
- На фронтальную панель (алюминиевую шильду) наносится фоновый рисунок в месте, предназначенном под медальон-логотип. Рисунок может быть как в представленнов выше виде, так и в негативном изображении. В любом случае это будет черная графика на алюминиевой поверхности. Качество графики очень высокое, мы его видели по шильде на задник. Возможно даже фотографическое качество фонового рисунка.
- Поверх фонового рисунка будут наклеены объемные буквы названия. И возможно контур усеченной окружности медальона. Это создаст объем.

Вопрос, что нарисовать на фоне... :think:

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4131
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 292 раза
Поблагодарили: 103 раза
Контактная информация:

Предварительный вариант фронтальной шильды.

#214

Сообщение Роман Мирошниченко » 21 июл 2016, 16:18

ФРОНТ шильда FOREM.gif
Жирные окружности - ручки. Окружности побольше - вырезы в декоративной накладке. Сама накладка, правда, будет чуть большего размера, чем шильда. Ну, и еще нужны риски для регуляторов...

Пока только пробую разметку и мудрю с логотипом. Ну и осваиваю инструменты COREL. Довольно-таки интуитивно-понятно. :-)

[upd=1469107089][/upd]
И для корректора:
ФРОНТ шильда POEMA-NU.gif
Маленькую лампу заменит контур нувистора.

[upd=1469107172][/upd]
Пока других идей нет. Может конечно, разработка шильд на моноблоки внесет коррективы.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4232
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 105 раз
Поблагодарили: 288 раз

#215

Сообщение poty » 21 июл 2016, 17:11

Надо попробовать реализовать, переделать уже по внешнему виду - будет всё понятно.
В целом - неплохо, я бы даже сказал - сбалансированно. Может, как-то поменьше информации в принципе на переднюю панель выносить? Я о центральном "кружке".
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4131
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 292 раза
Поблагодарили: 103 раза
Контактная информация:

#216

Сообщение Роман Мирошниченко » 21 июл 2016, 17:26

Да, я вообще не хотел надписи выносить на лицевую сторону. Но, как-то ничего иного не придумалось для наполнения фона вокруг названия. Идея разместить там схему мне нравится все меньше и меньше... Вот я и пошел на такое.

Не могу сказать, что горжусь. Хотя повозился изрядно, пока научился так текст размещать.
Но и неприятия у меня лично это не вызывает пока.

Буду пробовать еще совершенствовать идею.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3246
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 29 раз
Поблагодарили: 154 раза

#217

Сообщение Евгений Михеев » 21 июл 2016, 17:40

:clap:
poty писал(а):В целом - неплохо, я бы даже сказал - сбалансированно. Может, как-то поменьше информации в принципе на переднюю панель выносить? Я о центральном "кружке".
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4131
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 292 раза
Поблагодарили: 103 раза
Контактная информация:

#218

Сообщение Роман Мирошниченко » 21 июл 2016, 18:31

Вот такое развитие:
ФРОНТ шильда FOREM.gif
ФРОНТ шильда POEMA-NU.gif
Лампа с нувисторами на шильде корректора - мадонна с младенцами. :-)

[upd=1469115894][/upd]
Вот без круговых надписей:
ФРОНТ шильда FOREM без круговой надписи.gif
ФРОНТ шильда POEMA-NU без круговой надписи.gif
По строже, по солиднее, но пусто как-то...

Аватара пользователя
poty
Профи
Профи
Сообщения: 4232
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 105 раз
Поблагодарили: 288 раз

#219

Сообщение poty » 21 июл 2016, 18:52

Но ведь, насколько я понял, по светлым окружностям будет располагаться тёмная накладка из дерева? То есть, будет больше чёрного, причём серьёзно.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4131
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 292 раза
Поблагодарили: 103 раза
Контактная информация:

#220

Сообщение Роман Мирошниченко » 21 июл 2016, 19:29

Да, абсолютно верно. Алюминий будет виден лишь в участках между окружностями и в большом круге вокруг логотипа. Все остально покроет декоративная накладка в рояльном лаке. Черный лак будет доминировать в системе.

[upd=1469117662][/upd]
Есть мысль, полумесяц вокруг логотипа сделать в негативе от этого изображения. Это добавит черноты, а контур ламп будет серебристо-аллюминиевым. Как сейчас "NU". Буквы же названия будут объемные .

Но, нарисовать так я не могу. Не получается...

Вот тогда, круговые надписи будут не нужны пожалуй! Да, это будет хороший вариант. Я в принципе не жалую круговые и вертикальные надписи. :think:

[upd=1469117873][/upd]
"NU" - это прорезь насквозь в круглой черной шайбе. Сквозь прорезь видна алюминиевая поверхность. А названия "POEMA" и "FOREM" наоборот, выступающие буквы. Но, они могут быть вырезаны из черного пластика с металлическим напылением. Тогда надпись будет серебристой на черном фоне.

Более конкретно это будет понятно после обсуждения с изготовителем. Я пожалуй остановлюсь на этих вариантах и займусь панелью для моноблока-усилителя.

[upd=1469118501][/upd]
Может даже так? Как в схеме, показан один канал. :smile:
ФРОНТ шильда POEMA-NU без круговой надписи.gif

Ответить
  • Похожие темы
    Ответы
    Просмотры
    Последнее сообщение
