Кабели для стереосистемы

#281

Обрезание - 2 см?

#282

Да.

Там останется, за что его взять при отключении?
Может вторую термоусадку одеть для прочности. Гибкость в месте соединения проводов и конектора не особенно нужна.ц

И еще один момент я хочу напомнить по фонокабелям.
У нас на фонокорректоре клемма заземления далеко от входных разъемов. Если делать в фонокабеле провод заземления такой же длины, что и сигнальные - земля будет в натяг.
На ваших фото не видно длины земляного провода. Но, если есть возможность, хотя бы на одном фонокабеле сделать ее больше сантиметров на 15-ть. Я его поставлю на правый тонарм, который дальше всего от клеммы заземления установлен.

Если Вы уже оба фонокабеля сделали без увеличенной длины провода заземления. То, ее желательно нарастить, чтобы мне потом самому не переделывать. Я думаю, ничего страшного, если будет утолщение термоусадкой в месте удлиненения.

#283

Останется сантиметр. Думаю, должно хватить.
По земляному проводу - он длиннее на 25 см.
Второй кабель я еще не делал - я жду провод для него.

#284

Отлично!

#285

Кабели у меня. У спикерных кабелей какой длины делать независимые участки? 5-10-20 см?

Роман, закрепите, пожалуйста, в шапку темы конфигурацию спикерных кабелей. Я в очередной раз забываю где бананы где лопаты и где мы это обсуждали.

#286

Ок. Сейчас поищу и подумаю.
Извиняюсь, что сразу не ответил - был на концерте.

Свободный участок - у меня сейчас 5 см. Но, с толстыми кабелями будет не так гибко. Предлагаю 10 см. оставить.

#287

Роман Мирошниченко писал(а):Предлагаю 10 см. оставить.

#288

Конфигурация (сейчас поищу конечно):
- со стороны усилителя 2 лопатки;
- со стороны акустики НЧ = лопатка + банан, ВЧ = банан + банан, итого 1 лопатка + 3 банана.

Вот здесь есть фотография моего "трехпроводного подключения".
Мы там много вариантов рассматривали, но по сути я использую три провода - 1 на минус и 2 на плюс. Последние вставляются в разные гнезда.

Но, я рассчитываю, что если мы сделаем "1 лопатка+3 банана", то получится все-таки биваеринговый кабель. С которым МОЖНО использовать и другую акустику. А в "трехпроводном" варианте уже нет.

Поэтому я предлагаю остановиться на "1 лопатка+ 3 банана" со стороны акустики.

#289

Роман, по длине.... со стороны акустики будет у каждого провода 4 вывода, Каждый вывод - 5 см. Я разделал по 10 см, но часть кабеляс одной стороны в усадке, а с другой - в банане\лопатке.

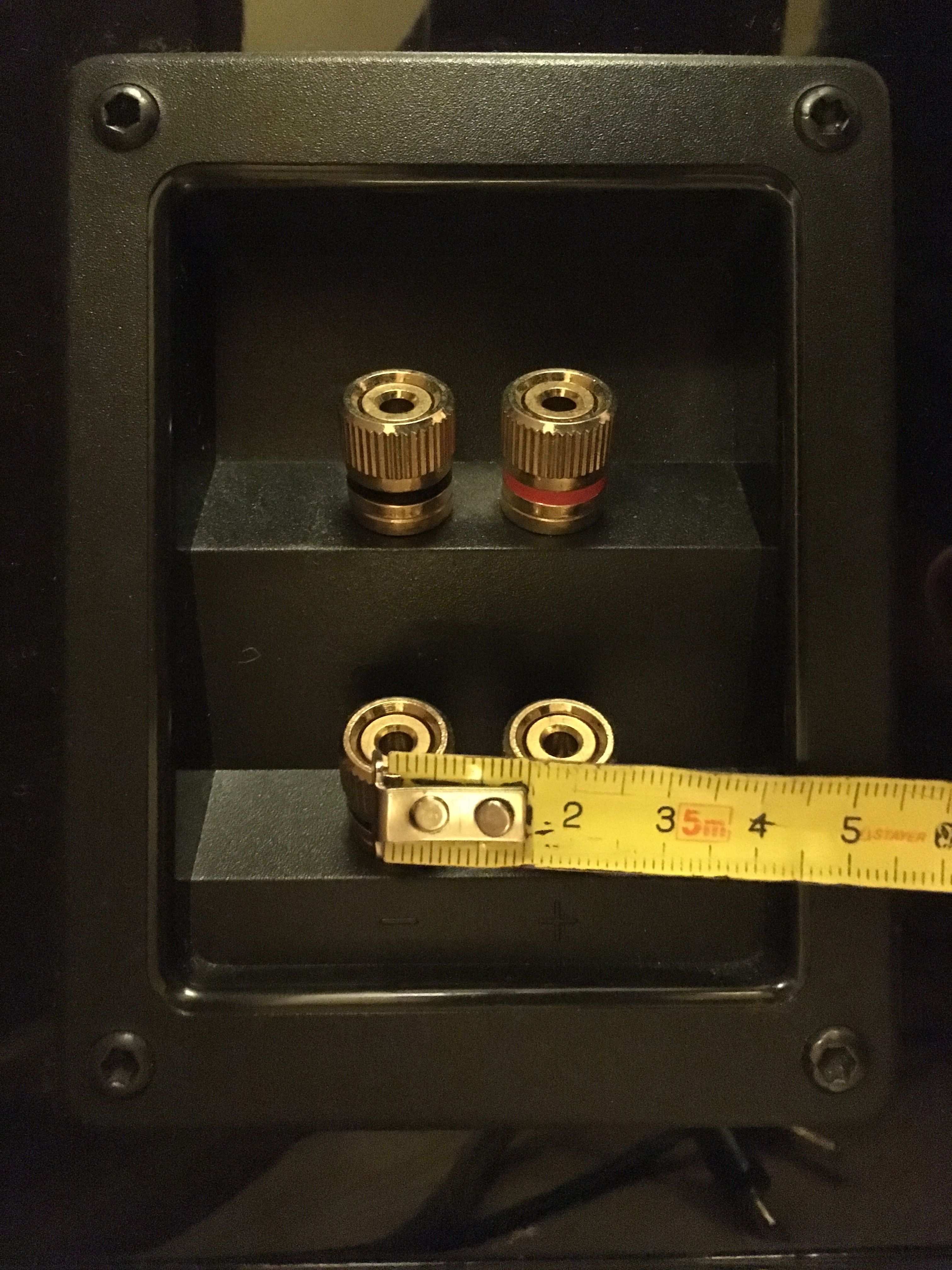

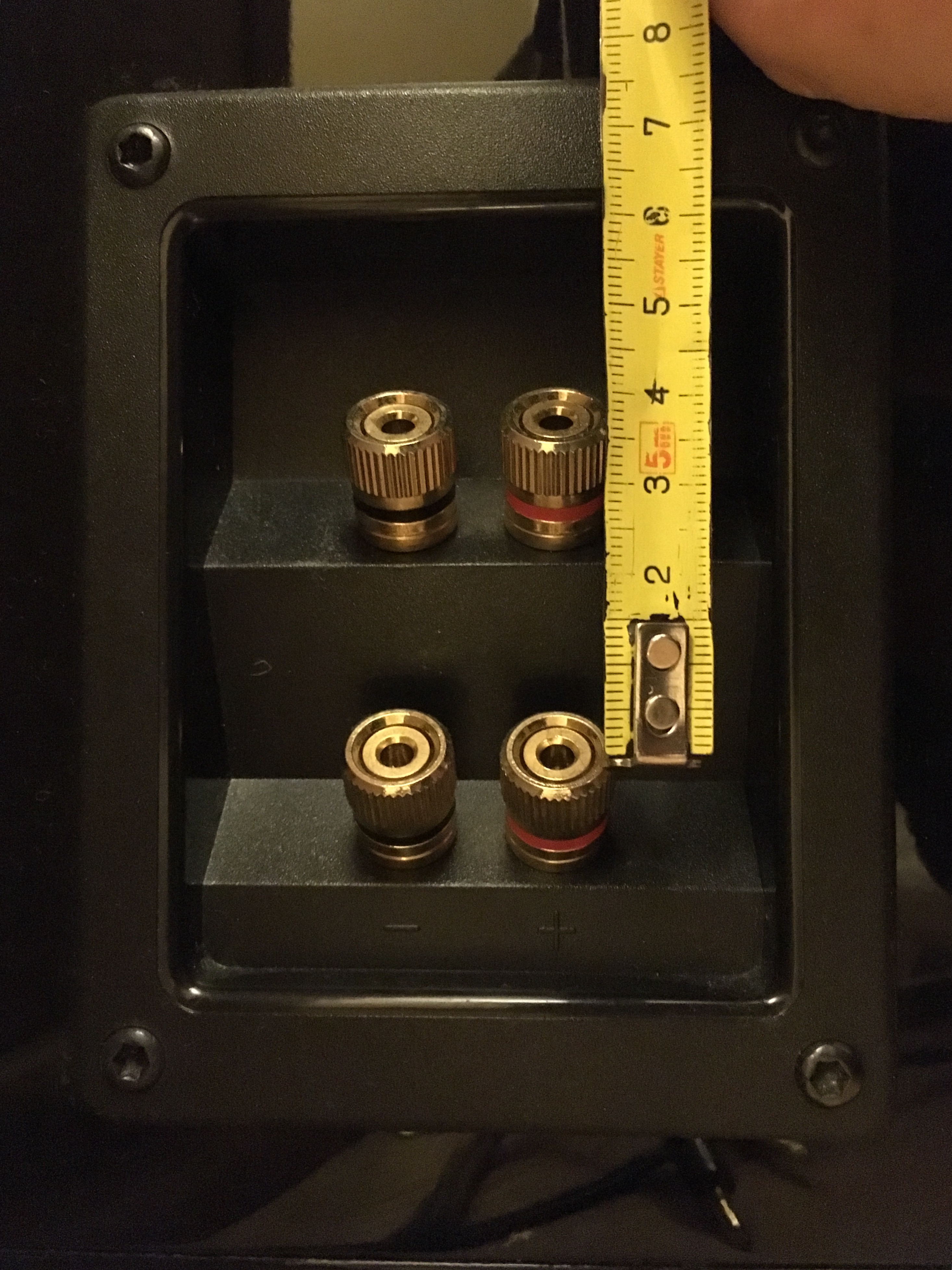

проведите замер расстояния м\у клеммами на акустике.

#290

Не уверен, что правильно Вас понял.

Лопатка - левая нижняя. Остальные - банан.

#291

Да, я об этом и спрашивал. Думаю подвижные участки по 5.5см хватит, чтобы нормально подключиться.

#292

Евгений Михеев писал(а):подвижные участки по 5.5см

Плохо понимаю о чем речь... Но, я полагаюсь на Ваше видение.

#293

Ну из общего кабеля выходят 4 кабеля.
Длина каждого из четырех кабелей - 10 см.
При этом два сантиметра сьедается нахлестом термоусадки со стороны общего кабеля.
2.5 сантиметра на банан (1см на крепеж, 1.5см просто внутри корпуса). Итого подвижной части остается 5.5см между общим кабелем и началом корпуса банана.

#294

Понял, мне кажется - маловато!

Кабель тяжелый и хотелось бы, чтобы он под собственным весом вниз опускаться, это компактно и сокращает расстояние. Но, в банан кабель заходит с тыльной стороны. И вот клеммы будет уходить вверх. Так вот, я предполагаю, что кабель сильно назад от колонки торчать будет. Если свободные концы сделать длиннее, за счет большей гибкости они легко провиснут.

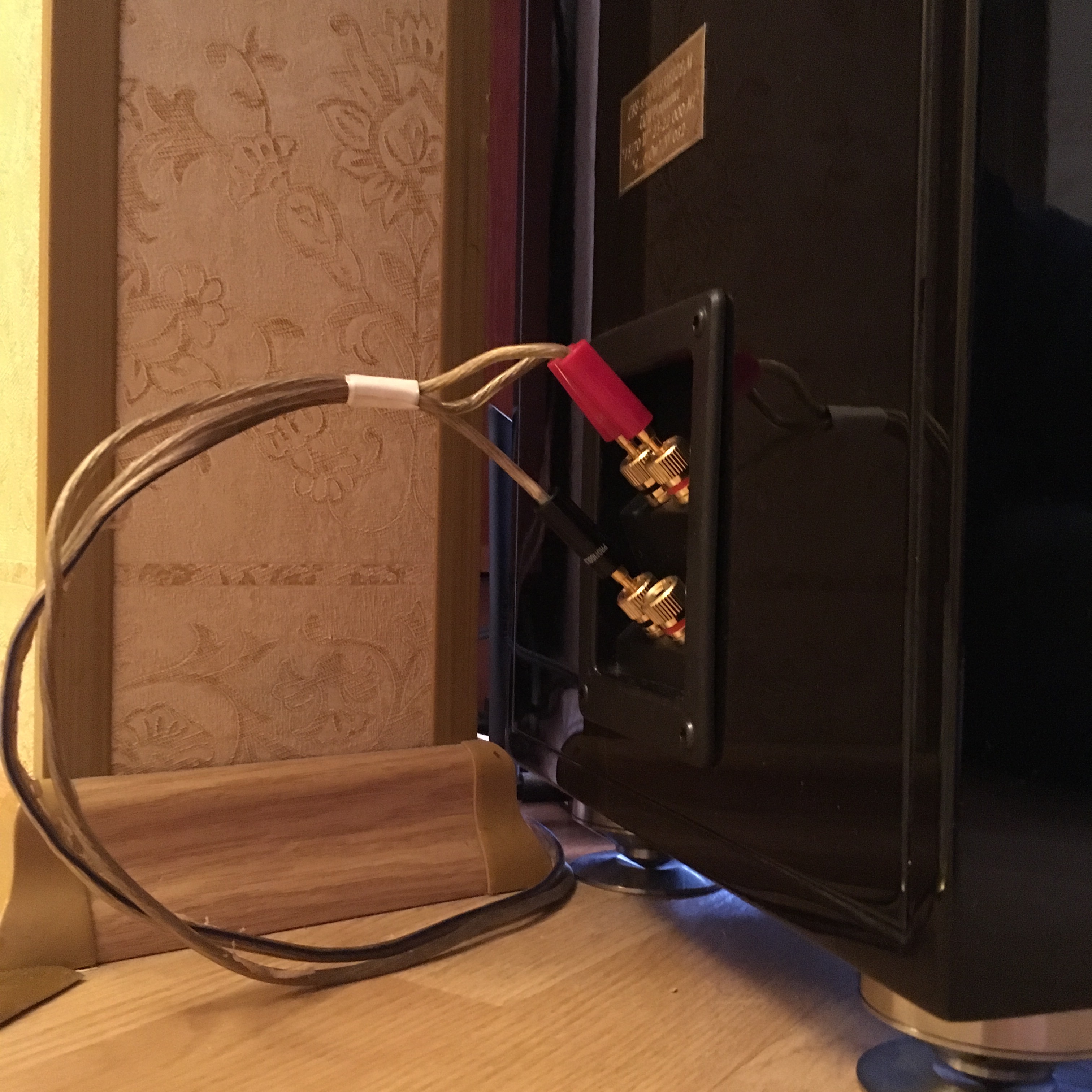

: Жесткий кабель

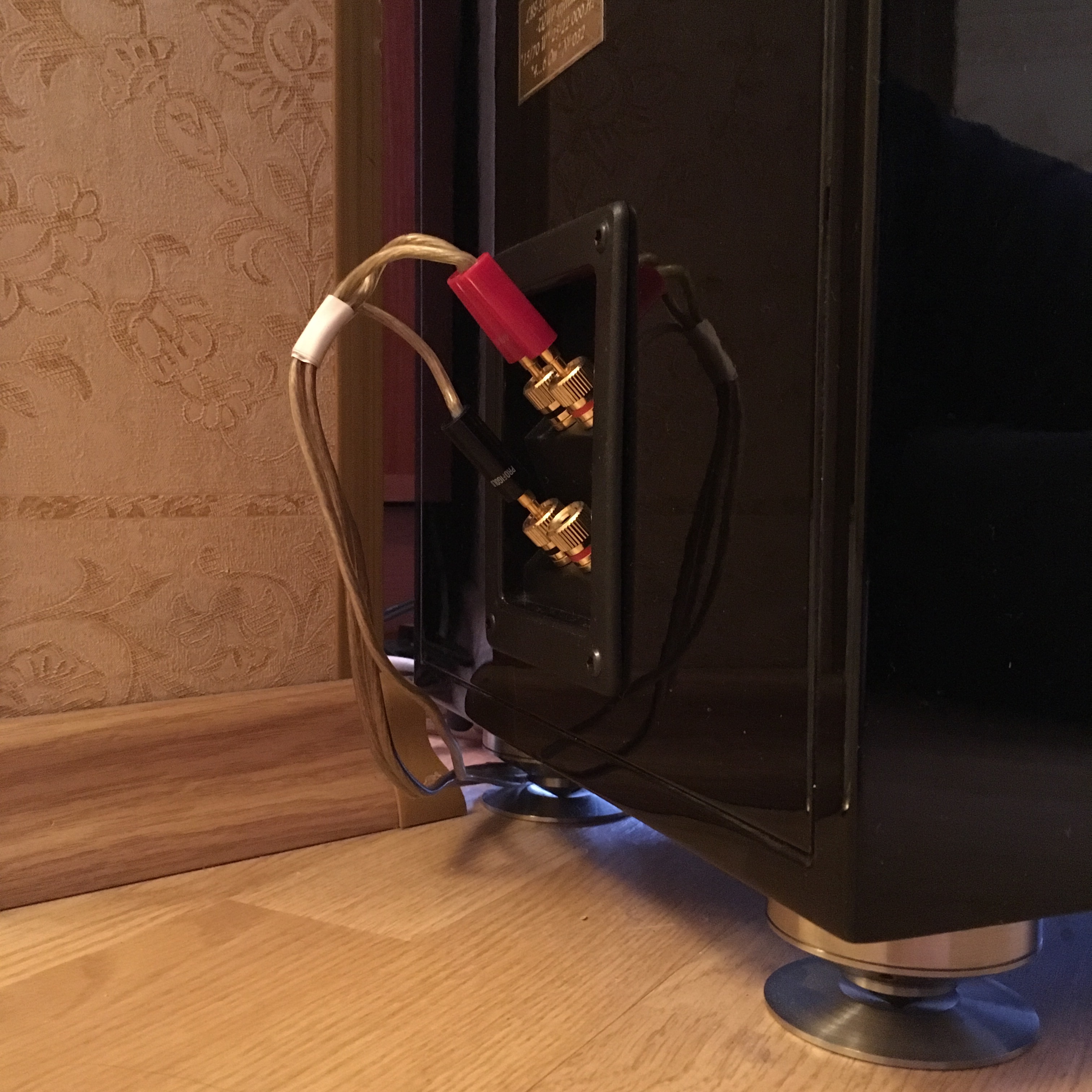

: Мягкий кабель

Это лишь мое представление.

По этим фотографиям, Вы можете представить, где у кабеля получится точка соединения. И уже предположить, как он себя поведет.

Я бы и со стороны усилителя предложил больше зачистить.

#295

Роман, я соглашусь с вами. Я бы сделал подвижными по 20 см. Но. У нас опять пролет по оплетке малого диаметра. Я брал ее 1 метр. Сейчас осталось 60 см (4*10я уже израсходовал).
Может, как у dh - на термоусадку?

Еще момент - на коротком участке оплетка плохо держится, меня не устраивает то, что она скользит, при этом ее не закрепить усадкой. Потому... А хрен ее знает почему. Думаю из за малого диаметра. Но она наровит собраться воедино.
Мне снова все не нравится. Я вам выше предлагаю вариант - и сам не в восторге. Это фигня полная - так делать.
Я бы переиграл всю симфонию так:

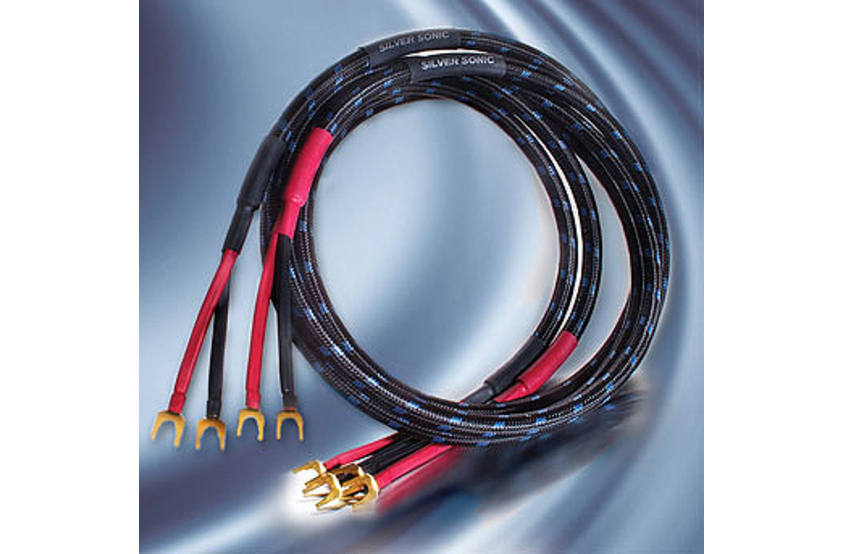

: s-l400.jpg (44.56 КБ) 9638 просмотров

Использовал такую оплетку на общую часть (вместо серебра -золото, не нашел картинку) она у меня есть акурат на Ваш кабель.
Выводы закатал в черную термоусадку (будет смотреться монолитно).
Было бы в духе общей идеи (золото это подчеркнет) и отделилось от сигнальных (черный цвет).
Это мое виденье.
Чесно говоря, это последний кабель под биваеринг, который я разводил

Поймите верно, это не ворчание, просто понимаю, что и сам торможу и Вас стопорю. И нервы мои портятся

С этих пор только классика)

#296

Прошу полчасика на раздумье, нужно вчитаться в суть идеи.

#297

Да я не тороплю, все равно только вечером приступить смогу.

#298

Евгений Михеев писал(а):Поймите верно, это не ворчание, просто понимаю, что и сам торможу и Вас стопорю. И нервы мои портятся

Евгений, нервы портить не нужно. Как любой творческий проект, этот сопряжен с определенными неувязками. Это нормально!
Я Вас не тороплю и в дальнейшем не буду дергать. Сейчас мне уже нужны фонокабели (из-за нового SME), но в конце-концов их можно и отдельно переслать.
Решим.

#299

Да просто получается, что я хорохорился дико по началу, а сейчас второй раз к старту возвращаемся со спикерным шнурком. Я вечером фото могу сделать того, что задумал.

#300

Я просто уже не помню, как все задумывалось с оформлением внешнего вида акустических кабелей.

Евгений Михеев писал(а):Использовал такую оплетку на общую часть (вместо серебра -золото, не нашел картинку) она у меня есть акурат на Ваш кабель.

Мы ведь так и покупали? Планировали выводы сделать золотом (в ключе межблоков), а общую часть черно-золотую (увязать с термоусадкой).

Если золотую часть заменить черной усадкой, кабель будет в целом смотреться черным, чего я точно не хотел бы.

А со стороны усилителя у нас нет проблем? Там как делаем по нашему плану? Там ведь по две жили соединяются в одну лопатку.

Пока я не готов ответить. Мне не очень нравится отказываться от идеи из-за нехватки оплетки. Я бы лучше докупил, пусть даже придется подождать. Это не беда. Этот кабель единственный из всех, что у меня на виду. И конкретно это место...
Другое дело, если такую оплетку закрепить не получается в принципе. Даже удлинив свободные участки до 20 см. Это вот уже проблема.

Евгений Михеев писал(а):Да просто получается, что я хорохорился дико по началу

Ничего такого не было. По крайней мере, я так не воспринимал. Мы с самого начала знали, что это "проба пера". Это нормальный подход.

Евгений Михеев писал(а):сейчас второй раз к старту возвращаемся со спикерным шнурком

Я в свое время столько спикерных кабелей попеределал...

Я их из всего, что под руку попадалось собирал. От телефонного ТПП, до полосок меди... Был вариант, за который колонку свалить можно было или усилитель сдвинуть. На службе надо мной потешались...

Евгений Михеев писал(а):Чесно говоря, это последний кабель под биваеринг, который я разводил

Евгений Михеев писал(а):С этих пор только классика)

А в чем-то еще трудности? Или Вы в принципе про четырех-проводное подключение?
