Hagerman trumpet

[poty]

Евгений Михеев, категорически не согласен! Чем больше напряжение на входе, тем меньше шумов первого каскада будет в выходном сигнале. Трансформатор - это пассивное усиление. Да, есть недостатки и у этого метода: нелинейности, потенциальное ограничение полосы, но с этим можно бороться, в отличие от входного шума. Усиление лучше уменьшить конструктивно.

[Евгений Михеев]

poty, я понял, лучше по входу выжать максимум и жить в счастье. Таким образом, стоит рассмотреть усиление 16, а дальше уже по ходу сориентироваться.

Отправлено спустя 2 часа 32 минуты 34 секунды:
Такая платка получилась

Центральную точку со стороны входа трансформатора разместил отдельным разъемом под пайку рядом со входным джеком.
Землю со стороны выхода трансформатора сделал частью балансного разъема под пайку.

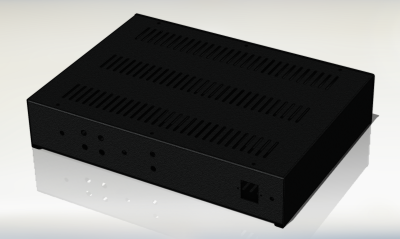

Ну и согласовал партию корпусов до кучи)

Отправлено спустя 2 часа 44 минуты 24 секунды:

Цифра 80Гн у меня тоже вызывает вопросы, так как дана для обычного варианта (без PP), а PP имеет небольшой зазор, чтобы уменьшить влияние подмагничивания (и, кстати, нужно узнать допустимый подмагничивающий ток).

Нашел в переписке из темы по балансному преду:
Per Lundahl ответил утвердительно, что данный трансформатор будет хорошим решением для балансного преда, и добавил
"For max 3W heat dissipation, max DC current is 115 mA".

[poty]

Я не уверен, что это тот параметр, который мы ищем (я про ток). Ток выходного каскада какой?

[Евгений Михеев]

poty,
Ток одного триода выходной лампы 4,5мА (там 12au7) в качестве КП и резистор в катоде 33К

Отправлено спустя 31 минуту 19 секунд:
Вообще, если я все верно понимаю, нам нужен в идеале se трансформатор для корректного использования, так как он расчитан на наличие постоянного тока в первичной обмотке

[Евгений Михеев]

Важный апдейт - нашел LL1660 AM 10ma, купил не разбираясь ибо нынче днем с огнем почти как биток, а лучше золото, грамм 10
Будем разбираться по ходу

[Евгений Михеев]

Есть в сети сайт - jacmusic - там очень много расписано на тему использования трансформаторов lundahl.

Там я нашел включение, которое мне подойдет 4.5:4

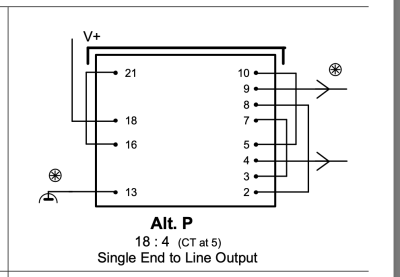

Отправляем в мануал к 1689 - включение Р
1689 это 9+9:1+1+1+1 и включение Р дает 18:4
1660 это 2.5+2.5:1+1+1+1 и включение Р даст 4.5:4

Единственное, что мне не совсем понятно - как это подключить непосредственно к лампе

Отправлено спустя 48 минут 46 секунд:

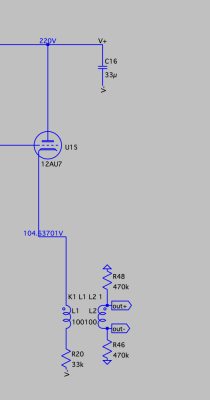

Немного поразмышляв, соединил вот так

[poty]

А R20 не нужен! Я понимаю, что в классическом катодном повторителе это сопротивление определяет ток при заданном смещении, но в данном случае оно создаст делитель со входным импедансом трансформатора и на выходе будет уменьшение сигнала.

[Евгений Михеев]

poty, а без него ток получается 35мА

[poty]

Евгений Михеев, это понятно. В этом варианте нужно придумывать откуда брать правильное смещение.

[Евгений Михеев]

poty, помоделировал, результат вообщем даже хороший)
Если брать вариант с транзистором на входе и конденсаторным выходом - усиление 60 дБ
Вариант с трансформатором на входе (усиление 1:16) и трансформатором на выходе - усиление 62дБ - получается входом компенсируется падение на выходе.

[poty]

Ну, это похоже на костыль. Попробовать можно, конечно.

[Евгений Михеев]

Ну, это похоже на костыль. Попробовать можно, конечно.

можно еще нагадить, зашунтировав выходной резюк кондеем

[poty]

Евгений Михеев, это будет отдельное устройство? Я имею в виду - катодный повторитель на выходе обязателен?
Если обязателен, плата уже разведена? (имеется в виду - конструктив выходного каскада определён?)

[Евгений Михеев]

poty,
КП на выходе не так, чтобы прямо необходимость. Плата разведена.
