Вакуумный диск-стабилизатор AT 666 (vs 665) - помогите разобраться?

Модератор: Роман Мирошниченко

Аватара пользователя
asd71

#81

Сообщение asd71 » 03 июн 2017, 17:26

Выкручиваем клапан и видим просто круглое отверстие в диске, которое выходит перед внутренним уплотнотелем.

Клапан не рабочий. Вакуум держится за счет насоса.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4123
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 250 раз
Поблагодарили: 92 раза
Контактная информация:

#82

Сообщение Роман Мирошниченко » 03 июн 2017, 17:28

asd71 писал(а):видим просто круглое отверстие в диске
Это понятно. Но, чем оно перекрывается?

То, что Вы выкрутили - работает в таком виде?
Это реально клапан или просто трубка?

Аватара пользователя
asd71

#83

Сообщение asd71 » 03 июн 2017, 17:30

Клапан и сосок в одном флаконе. Все должно быть элементарно просто.

Вакуумная камера - это объем между прижимными резинками, пластинкой и основанием алюминевого диска, в котором просверлино два отверстия, одно для впуска воздуха с краником из резины, во второе отверстие вкручивается клапан-сосок для откачки воздуха.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4123
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 250 раз
Поблагодарили: 92 раза
Контактная информация:

#84

Сообщение Роман Мирошниченко » 03 июн 2017, 17:45

Вот смотрите. Вы пишете:
asd71 писал(а):Оказался неисправен клапан.
... Подскажите как восстановить клапан.
Т.е. мы пока думаем про клапан. Но, то что Вы выкрутили, воздух перекрывает или нет? Если в него например дунуть со стороны подключения насоса, воздух пройдет или будет перекрыт?

Понимаете, я не знаю конструкцию AT 666. Я пытаюсь понять, как это устроено. Если выкрученная трубка перекрывает воздух - это одно дело. Если она продувается, все по другому.
asd71 писал(а):Вакуумная камера - это объем между прижимными резинками, пластинкой и основанием алюминевого диска, в котором просверлино два отверстия, одно для впуска воздуха с краником из резины, во второе отверстие вкручивается клапан-сосок для откачки воздуха.
Думаю, что выкуумная камера, это только емкость внутри диска-стабилизатора. Вакуумная камера является ресивером для поддержания отрицательного давления под пластинкой. На более серьезных конструкциях вакуумная камера внешняя и большего объема.
В вакумной камере есть еще два отверстия (помимо названных Вами) - под пластинкой. Через них-то и откачивается воздух. И через них и могла попасть грязь внутрь (если не отказываться пока от этой версии).

Аватара пользователя
asd71

#85

Сообщение asd71 » 03 июн 2017, 17:45

Клапан-трубка внутри полая.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4123
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 250 раз
Поблагодарили: 92 раза
Контактная информация:

#86

Сообщение Роман Мирошниченко » 03 июн 2017, 17:51

asd71 писал(а):Клапан-трубка внутри полая.
Значит, это лишь часть клапана. Что-то должно быть внутри, перекрывающее канал. Если конечно оно не превратилось в это самое "желе".

Аватара пользователя
asd71

#87

Сообщение asd71 » 03 июн 2017, 17:53

Следов желе, кроме как на фото ни где нет.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4123
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 250 раз
Поблагодарили: 92 раза
Контактная информация:

#88

Сообщение Роман Мирошниченко » 03 июн 2017, 17:54

Странно, что сквозь желе воздух-то проходит, когда насосом откачивате. И странно, что желе в насос не засосалось. :insane:

А если ввернуть эту трубку на место и дунуть внутрь вакуумного стабилизатора? Воздух пройдет или устройство закроется?
Сейчас я на своем попробую... Как в нормальном состоянии должно быть.

Аватара пользователя
asd71

#89

Сообщение asd71 » 03 июн 2017, 17:57

Внутри больше ничего нет. Желе это и есть походу клапан, сделанный из резиновой трубки.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4123
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 250 раз
Поблагодарили: 92 раза
Контактная информация:

#90

Сообщение Роман Мирошниченко » 03 июн 2017, 18:03

Отсасывается воздух свободно. При попытке закачать, шланг аж срывается с соска.
asd71 писал(а):Желе это и есть походу клапан, сделанный из резиновой трубки.
Это хреновый диагноз. Я не представляю каким образом Вы тогда восстановите клапан. :sad:
asd71 писал(а):Внутри больше ничего нет.
А как Вы это определили?

Аватара пользователя
asd71

#91

Сообщение asd71 » 03 июн 2017, 18:07

Кажется я понял. То место где желе, установлено что то резиновое в форме презерватива.
Внутри больше ничего нет.

А как Вы это определили?
Просто посмотрел.

В понедельник могу фото понаделать, диск на работе.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4123
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 250 раз
Поблагодарили: 92 раза
Контактная информация:

#92

Сообщение Роман Мирошниченко » 03 июн 2017, 18:15

asd71 писал(а):То место где желе, установлено что то резиновое в форме презерватива.
Я вот думаю, над такой конструкцией клапана, но... слишком хитро. Зачем так делать? Шарик-то проще.
А с "презервативом" нужно чтобы он пропустил воздух наружу, но раздулся, когда он пытается пройти внтурь.
Подобная конструкция применяется на велосипедном нипеле. Но тут направление воздуха другое.
asd71 писал(а):Просто посмотрел.
Там же не видно - темно. :)
asd71 писал(а):В понедельник могу фото понаделать, диск на работе.
Давайте посмотрим.

Аватара пользователя
asd71

#93

Сообщение asd71 » 03 июн 2017, 18:21

Тогда в понедельник продолжим.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4123
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 250 раз
Поблагодарили: 92 раза
Контактная информация:

#94

Сообщение Роман Мирошниченко » 03 июн 2017, 18:31

Но, я все-таки предположу еще одну возможную конструкцию. Исходя из того, что вывернутое - трубка.

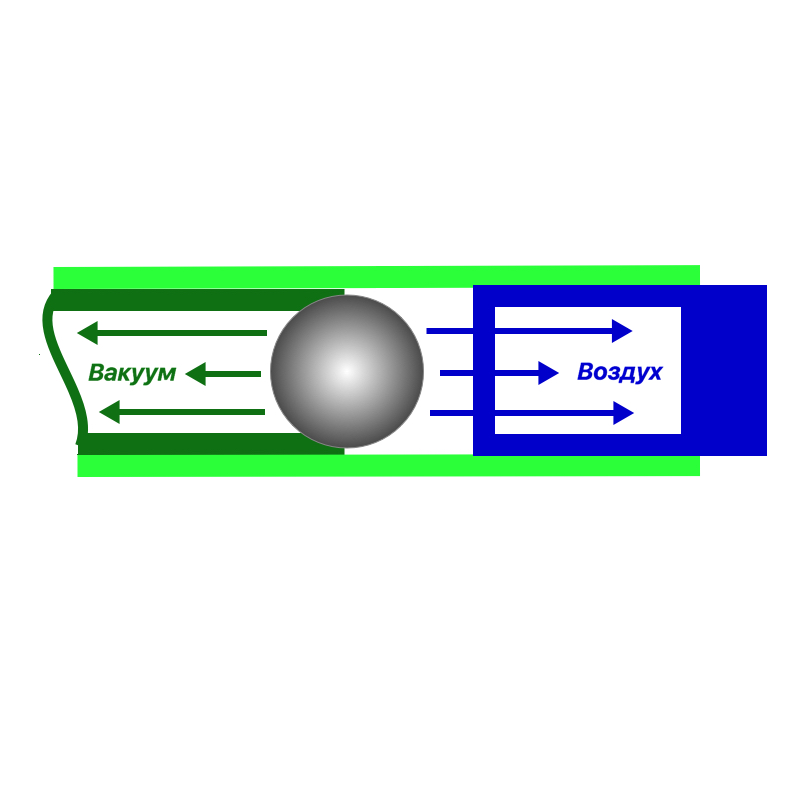

клапан 2.jpg
Синее - трубка, зеленое - канал внутри стабилизатора.
Если так, то в канале должен быть виден уступ.

И еще, я плохо себе представляю, чтобы что-то разложилось до состояния желе без химического воздействия. Тогда это происходило бы во всех таких устройствах.
asd71 писал(а):Тогда в понедельник продолжим.
Как скажете. Конечно лучше на реальном устройстве исследование проводить. :-)

Аватара пользователя
asd71

#95

Сообщение asd71 » 03 июн 2017, 18:36

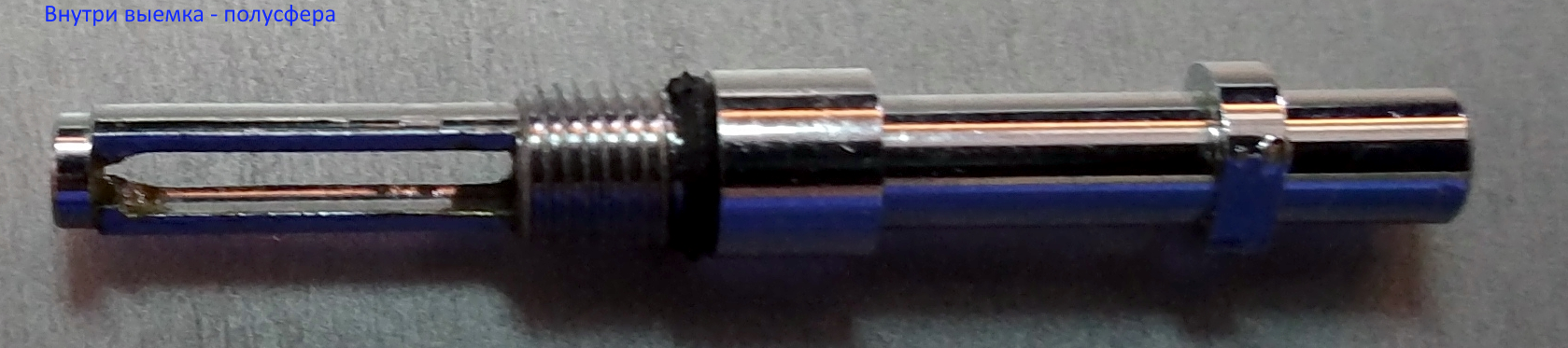

Внутри где желе, выемка - полусфера.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4123
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 250 раз
Поблагодарили: 92 раза
Контактная информация:

#96

Сообщение Роман Мирошниченко » 04 июн 2017, 07:40

Мне любезно подсказали, что конструкция клапана AT 666 не имеет никаких шариков.

Все мои предыдущие предположения не верны.

В этих пазах должны быть две резиновые (мягкие, как селиконовые) ламели. Которые их закрывают при создании вакуума. Желе - это их остатки.
Это печально, ибо чем заменить не понятно.

Разве что подобрать подходящую по диаметру селиконувую трубку. Разрезать ее продольно на две половинки. И вставить на место.
Но, будет ли это работать?! :smoke:

Если смотреть в поперечном разрезе, конструкция клапана получается такая:

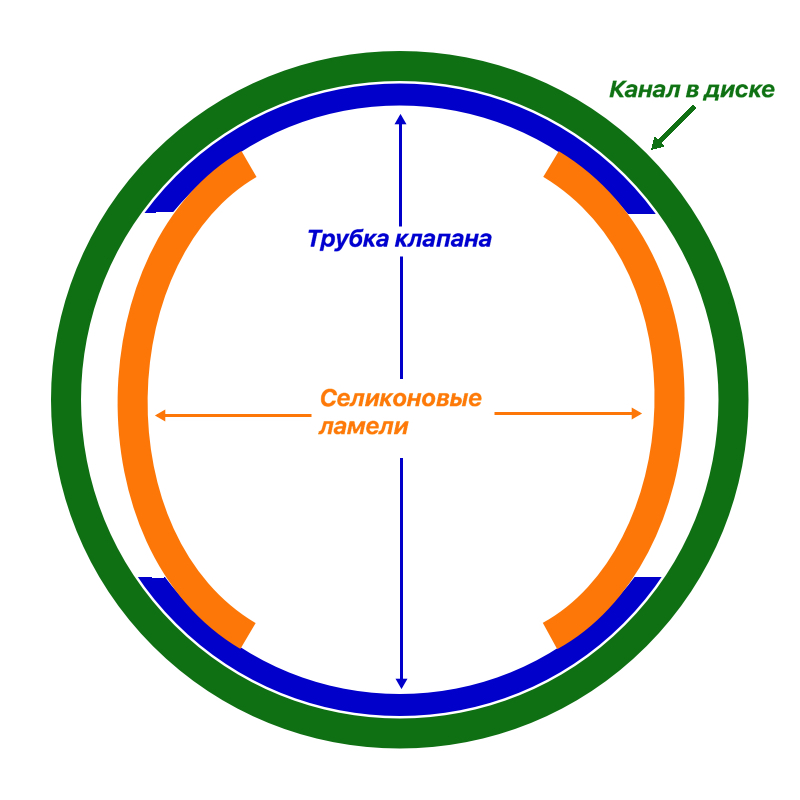

клапан 3.jpg
Это опять лишь мое предположение. :wink:

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4123
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 250 раз
Поблагодарили: 92 раза
Контактная информация:

Вариант изготовления силиконового вкладыша в клапан

#97

Сообщение Роман Мирошниченко » 04 июн 2017, 08:34

Я бы попробовал сделать так:

1) Внутрь трубки клапана вставить стальную спицу (вязальную можно по диаметру подобрать) или иглу. Но, не до конца, чтобы в дальнейшем у вкладыша получилось торцевое соединение ламелей. Спицу можно смазать густым мылом, чтобы силикон к ней не прилипал;
клапан 4.jpg
2) Пространство вокруг спицы (где было желе) заполнить сантехническим силиконом;

3) Дождаться пока силикон застынет;

4) Вытащить спицу;

5) извлечь силиконовую вставку;

6) Обрезать эту вставку до нужной формы.
У силиконового вкладыша ("презерватива") нужно постараться сделать два продольных выреза (сверху и снизу).

В итоге (как я представляю) должен получиться вкладыш такого вот сечения:
вкладыш в сечении.jpg
Одна торцевая сторона которого будет закрыта, а вторая представлять кольцо.

А вот получится или нет, сказать трудно. :-)

Аватара пользователя
asd71

#98

Сообщение asd71 » 04 июн 2017, 08:39

Спасибо за помощь. А что делать с этим отверстием?

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4123
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 250 раз
Поблагодарили: 92 раза
Контактная информация:

#99

Сообщение Роман Мирошниченко » 04 июн 2017, 08:45

Так там отверстие оказывается? :think:

Ну, если попробовать мой вариант изготовления селиконового вкладыша, то в этом месте торец должен получится закрытый. Он и будет пробкой в этойм отверстии.

Но, это лишь мои виртуальные предположения. Я этого клапана (даже самой трубки) в глаза не видел. Теоретизирую лишь. :oops:

Аватара пользователя
asd71

#100

Сообщение asd71 » 04 июн 2017, 08:53

В понедельник буду пробовать ваш вариант. По результатам отпишусь.
