Простой USB-аудио ЦАП (опытный образец)

#1

Сообщение Алаев Ян » 01 янв 2015, 17:51

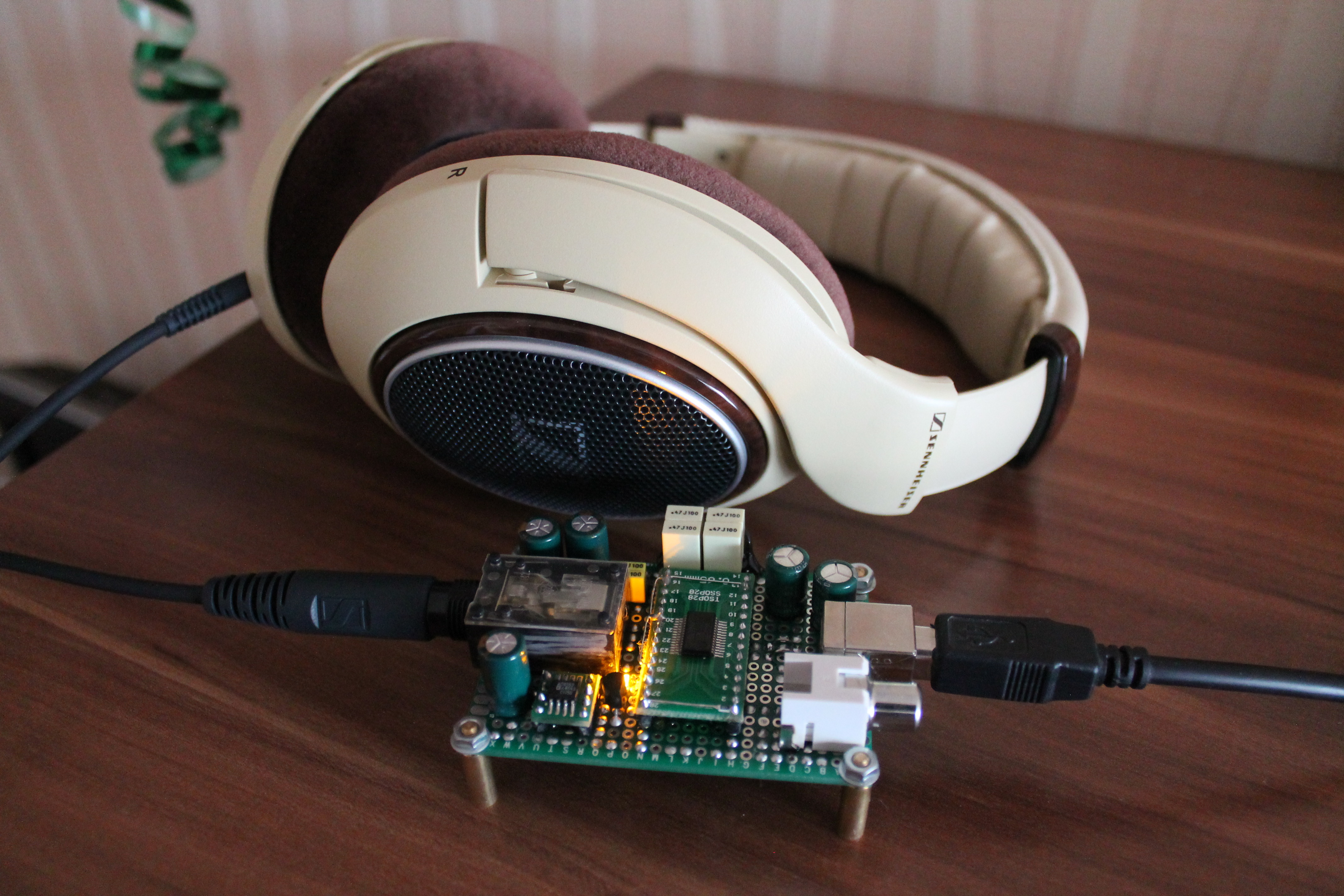

USB-audio DAC PCM2705 Burr-Brown (16-Bit Delta-Sigma@48 kHz)



Захотелось немного отвлечься от привычных ламповых работ и в преддверии Нового года сделать что-нибудь нестандартное и, желательно, полезное.
Выбор пал на ЦАП на базе микросхемы PCM2705 производства фирмы Burr-Brown.
Содержание:
Показать
1. Принципиальная схема viewtopic.php?f=60&t=153&p=2673#p2673
2. Доработка SPDIF и гальваническая развязка viewtopic.php?f=60&t=153&p=3450#p3450
3. Докстанция viewtopic.php?f=60&t=153&p=3452#p3461
4. Первые измерения на осциллографе viewtopic.php?f=60&t=153&p=3468#p3468
5. Тест меандром viewtopic.php?f=60&t=153&p=3470#p3470
6. Анализатор спектра на базе осциллографа viewtopic.php?f=60&t=153&p=3481#p3481
7. Внешнее питание для ЦАП viewtopic.php?f=60&t=153&p=3570#p3570
8. Версия ЦАП с внешним питанием viewtopic.php?f=60&t=153&start=40#p3592
9. Линейный выход для ЦАП viewtopic.php?f=60&t=153&p=6665#p6665
10. Управление ЦАП от микроконтроллера viewtopic.php?f=60&t=153&p=7604#p7604
11. Китайский ЦАП viewtopic.php?f=60&t=153&p=15811#p15811

Аватара пользователя
Валерий
Посетитель
Посетитель
Сообщения: 117
Зарегистрирован: 21 дек 2015, 12:04
Откуда: Белоруссия Мозырь

#101

Сообщение Валерий » 05 мар 2018, 11:52

Валерий писал(а):закончу проект все выложу.
Собирается ПП черепашьим бегом :-)
Теперь немного о работе с устройством.
При подключении к ноутбуку оно определяется как составное устройство: собственно ЦАП + HID-устройство. Первая часть реализует главную функцию - передачу цифрового потока на ЦАП, вторая - отсылку кодов мультимедийных клавиш.
Каждое нажатие кнопки - аппаратной или с пульта - посылает соответствующую команду. При этом однократно мигает светодиод. "Чужие" RC5-команды игнорируются и светодиод не загорается.

Устройство можно обучить под любой пульт, работающий по протоколу RC5. Для этого нужно проделать несколько действий.

1 Подаём питание, подключившись по USB к ноутбуку.
2 Нажимаем одновременно кнопки MUTE, VOL_UP, VOL_DN и удерживаем около секунды. Трёхкратное мигание светодиода индицирует вход в режим обучения.
3 Нажимаем требуемую кнопку на пульте (например, Громкость+). При этом однократно мигает светодиод, индицируя факт приёма команды с пульта.
4 Коротко нажимаем кнопку на устройстве (VOL_UP). Двухкратное мигание светодиода индицирует, что для данной кнопки пульта в EEPROM запомнена соответствующая функция.
5 Проделываем пункты 3-4 для остальных 6 кнопок.
6 Как и в п. 2, снова нажимаем и удерживаем одновременно кнопки MUTE, VOL_UP, VOL_DN. Трёхкратное мигание светодиода индицирует выход из режима обучения в рабочий режим.
7 Profit!
