Схему подправил. Во избежание поисков, схему заменил в
исходном сообщении. Сейчас расскажу про конденсаторы:
C1: 4700мкФ 15В или выше (лучше 25) - не сигнальный
C2: ClarityCap 4,7мкФ 630В - не сигнальный, но влиять будет
C3: 20000мкФ 15В или выше (лучше 25) - не сигнальный
C4: ClarityCap 200мкФ 600В - сигнальный
C5: 0,1мкФ 350В или выше - не сигнальный, малый ESR
C6: 1мкФ 100В или выше - не сигнальный
C7: 1мкФ 20В или выше - сигнальный
C8: 47мкФ 350В или выше - сигнальный, можно исключить, если C9>=1мкФ
C9: 0,22-0,47мкФ 350В или выше - сигнальный, как можно лучше!
C10, C13, C20: 1мкФ 20В или выше - сигнальный
C11, C12: 0,22-0,47мкФ 350В или выше - сигнальный, как можно лучше!
C14, С15, C16, C18: 0,1мкФ 20В или выше - не сигнальный, устанавливается на панельках ламп
C17: ClarityCap 10мкФ 630В - сигнальный, как можно лучше!
C19: 0,1мкФ, X2 (safety) - специальный, для установки между фазами
Отправлено спустя 2 минуты 50 секунд:
D1-D4 - шоттки, любые, выдерживающие ток до 8-10А и обратное напряжение не менее 25В. Крайне желательно иметь падение напряжения <0,4В. Предпочтительно в корпусе TO-220. Но можно и ТО-252, главное чтобы определиться до разводки платы.
Отправлено спустя 3 минуты 8 секунд:

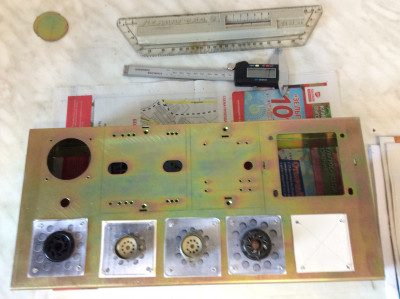

Где-то недалеко от входов нужно поставить переключатель баланс-небаланс (SW1) - любой тумблер, желательно с неокисляющимися контактами внутри.
Отправлено спустя 22 минуты 44 секунды:
R1-R2 - не менее 2Вт (ток будет в районе 6А через них), желательно взять несколько близких номиналов, потребуется подбор. Не звуковые.
R3-R6 - не менее 2Вт (ток будет в районе 6А через них), желательно взять несколько близких номиналов, потребуется подбор. Не звуковые.
R7 - не менее 1Вт. Не звуковой. 5%.
R8, R9, R12, R13, R16, R17, R23, R29, R30, R33, R34 - не менее 0,25Вт, ориентируюсь на SMD1210. Звуковой. 1%.
R11 - не менее 1Вт. Не звуковой. 5%.
R14, R15, R31, R32 - не менее 0,5Вт. Звуковой. Впаивается вместо провода между панелькой и платой. 5%.
R18, R19, R24 - не менее 1Вт. Не звуковой. 1%.
R20, R21, R22 - не менее 0,5Вт. Звуковой. 1%. Желательно несколько близких номиналов для подбора.
R25, R26, R27, R28 - не менее 0,5Вт. Звуковой. 1%.
R35, R37 - не менее 0,5Вт. Звуковой. Впаивается вместо провода между панелькой и платой. 1%. Нужно предусмотреть разъёмы для выставления тока.
R36 - не менее 2Вт (лучше - больше). Звуковой. 1%.
RV1, RV2 - многооборотные 0,25-0,5Вт.
Отправлено спустя 2 минуты 53 секунды:
seurf писал(а): ↑17 дек 2018, 21:25
Я вижу детали, находящиеся внутри пунктирной линии, то есть на плате
Да, я предположил, что будет на плате и обвёл пунктирной линией.
Ещё, на схеме обозначено +65В, в реальности там должно быть +70В.
