Блок питания

#21

Вообще, подводя итог - проще использовать простой предохранитель и жить спокойно.

#22

Евгений Михеев писал(а): ↑
29 фев 2020, 10:42
подводя итог...

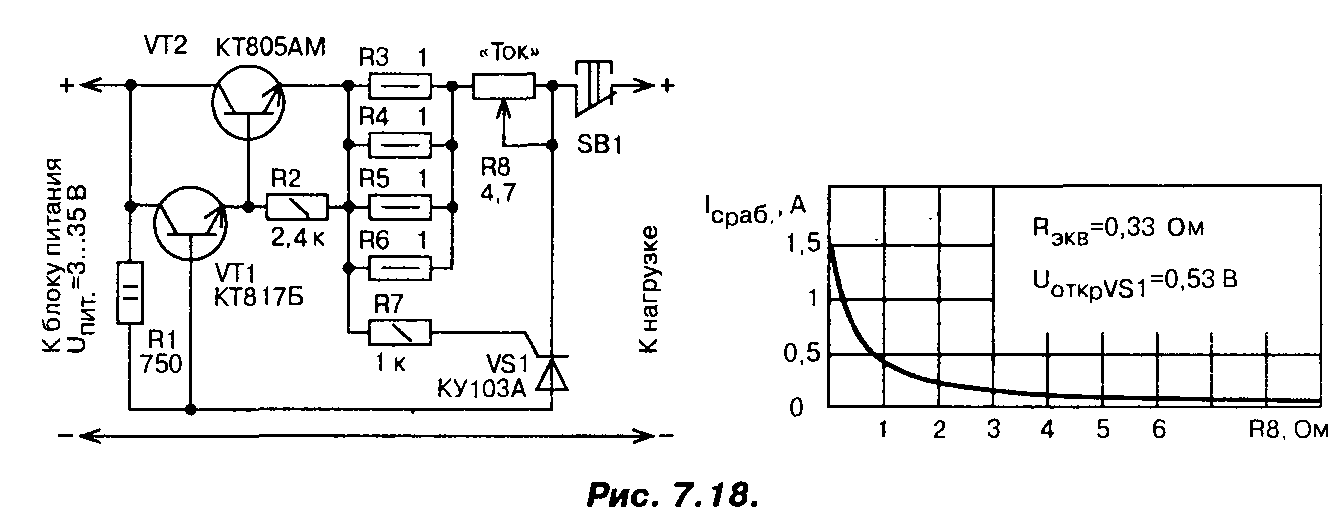

А может посмотреть в сторону "электронного" предохранителя, типа "защёлка"?

Спойлер

Показать

: psu-250.png (9.63 КБ) 25123 просмотра

Схема из журнала "Радио"

#23

Да, защелка или ограничение тока на выходе.

#24

Это приведет к увеличению габаритных размеров платы, а я наоборот стремлюсь играть на понижение

#25

Евгений, что бы уменьшить габарит может стоит посмотреть в сторону замены трёх (или четырёх) трансформаторов одним подходящей мощности и размера?

#26

goldmen8 писал(а): ↑
01 мар 2020, 20:48
Евгений, что бы уменьшить габарит может стоит посмотреть в сторону замены трёх (или четырёх) трансформаторов одним подходящей мощности и размера?

Основная мысль заключалась в развязке обмотками разными. Готовые блоки питания с "герляндой" склонны создавать гул-шум-прочие проблемы в силу создания земляных петель, полагаю.

#27

Я это понимаю, что питание должно идти от разных обмоток. Но трансформатор может быть один.

Один трансформатор на 10Вт (с кучей обмоток) будет иметь габарит меньше, чем 3 по 3Вт.
Даже разводить проще, нужно будет только одну "сетевую" подключать.

#28

poty писал(а): ↑
29 фев 2020, 10:21
Я это понимаю, что питание должно идти от разных обмоток. Но трансформатор может быть один.
Один трансформатор на 10Вт (с кучей обмоток) будет иметь габарит меньше, чем 3 по 3Вт.
Даже разводить проще, нужно будет только одну "сетевую" подключать.

Я полностью согласен, но у меня на сегодня нет надёжного поставщика таких трансформаторов.
А где купить hahn - проблем нет.

#29

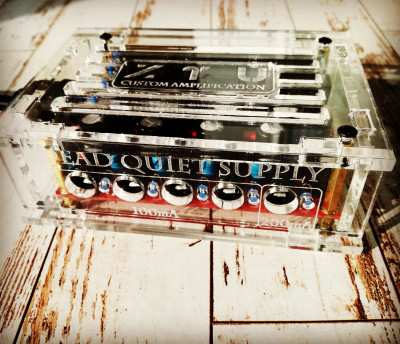

И ещё один

Прям как пирожки разлетаются!)

#30

Названия нравятся!

#31

poty писал(а): ↑
27 мар 2020, 23:58
Названия нравятся!

Ну как звучит так и пишется))))

#32

Евгений, оргстекло сами изготавливаете или готовое приобретаете?

#33

seurf писал(а): ↑
28 мар 2020, 07:49
Евгений, оргстекло сами изготавливаете или готовое приобретаете?

Нашел в городе контору, занимающуюся лазерной резкой - там делаю и шильды на педали, и акрил там же режут мне - с меня только чертежи. Такой корпус в 600 руб выходит.

#34

Ну и тем, кому погорячее

#35

А сеточка под верхними отверстиями есть? А то в сложных условиях что-нибудь упадёт туда внутрь. Понимаю, что больших напряжений и токов там нет, но убить блок питания - та ещё приятность.

#36

А он изначально рассчитан на установку ПОД педалборд, чтобы сверху были размещены только педали. Но в целом весьма точное замечание, надо эту опцию учесть!
