Блок питания для MC-headamp Piccolo2

[poty]

Насколько я понимаю, Lemo для блоков питания есть только один. Отсюда и метания.

[upd=1532450600][/upd]

...Я склоняюсь на оба блока поставить те, что ВЫ предложили. Бог с ним, с закупленным Lemo. Но по пинам не определюсь...

Я предлагаю для БП 24В оставить Lemo. Это будет логично. И гарантированно отличаться от второго разъёма.
Для БП 5В, с учётом того, что хочется экранированный провод, выбирать из вариантов:
https://www.chipdip.ru/product/usb-a-socket
- или -
https://www.chipdip.ru/product/ds-205
https://www.chipdip.ru/product/ds-221
- или -
https://www.chipdip.ru/product/st-020

Промышленные разъёмы будут сильно громоздкими. Я бы остановился на USB - ток нужный держит, 5В - соответствует стандарту USB, в крайнем случае, можно и как зарядку использовать.

[Роман Мирошниченко]

Так а чего тогда Lemo и состояние тороны блока не поставить?
Он же есть у Вас. Тогда и провод будет Lemo - Lemo

Всему виной мой перфекционизм...
Хочется, чтобы блоки питания были максимально однотипными... Загон такой.
Да и китайцам проще объяснять (наверное), когда два корпуса нужны одинаковые...
Я ради этого и предлагал в 5-ти вольтовый тоже купить Lemo. Только с другим количеством контактов.

Но... Я немного не понял Владислава, когда он сказал, что если кабель экранированный, то лучше потолще. Lemo подходит нам в принципе для этого или нет?

Я если честно запутался с этими разъёмами напрочь в плане того что уже есть что будет и так далее.

Насколько я понимаю, Lemo для блоков питания есть только один. Отсюда и метания.

Ну, я не знаю, что тут путаться-то...
По сути то, ничего нового с момента выбора коннектора для Piccolo.
Просто, эта тема для ВАС (с Владиславом) параллельная остальным проектам, а для меня она единственная. Вот мне и проще это в голове держать.

И я твержу об этом уже несколько месяцев (с 30-го апреля, если точно ) в разных ветках... Пытаюсь добиться ВАШЕГО внимания.
А получается, как с третьим тумблером для "земли" на б/п Piccolo... Я, "как с писаной торбой", а Вы на это "нулем". И я не знаю, принято это во внимание или нет. И в очередной раз за свое...

Вот и создается впечатление путанницы.
А так-то, все просто:
- для Piccolo коннекторы у меня закуплены. Lemo. Два гнезда и два штекера. Я даже оплетку на кабель купил... (но, это мелочь);
- для румкорректора разъема нет и это единственное, что нужно решить.



P.S. Собственно, из-за этого и корпус для б/п до сих пор не нарисован для заказа. Нужны размеры: сетевого фильтра, светодиода, тумблеров и DC-разъема. О чем я и говорил здесь.

[Роман Мирошниченко]

Владислав, спасибо за ссылки. Я сейчас посмотрю.

[Роман Мирошниченко]

Нет, мне не нравятся такие дешевые разъемы на этих (не дешевых) блоках питания.
Я за закупку Lemo в 5-ти вольтовый блок.

И со стороны румкорректора нужен приличный разъем. Типа такого.

Все-таки, эти блоки питания не маловажные элементы системы!

Но, давайте определимся - подходят ли эти Lemo для кабеля с экраном?

Я предполагал использовать микрофонный кабель для этого. На него и оплетку купил. Но, можно другой. У Евгения есть отличный вариант. Только получится ли это распаять на крошечные пины Lemo?

[Евгений Михеев]

Мой не получится, там жилы по 1 мм. Он распался бы как надо на разъем, который я предлагал.

[Роман Мирошниченко]

Мой не получится, там жилы по 1 мм. Он распался бы как надо на разъем, который я предлагал.

Вот это проблема.

[upd=1532459980][/upd]
Тогда давайте на блоки питания ставить те, что предлагал Евгений.
На оба. Но, с разными пинами. Чтобы не путаться.

Но, останется проблема распаяться на разъем Lemo со стороны Piccolo.
И дело не в том, что он закуплен... Под него уже и шильда заказана (пока не вырезана надеюсь). Да и не уверен, что получится под "разъем Евгения" рассверлить корпус (с наклеенной изнутри фольгой)...
Засада.

[upd=1532460315][/upd]

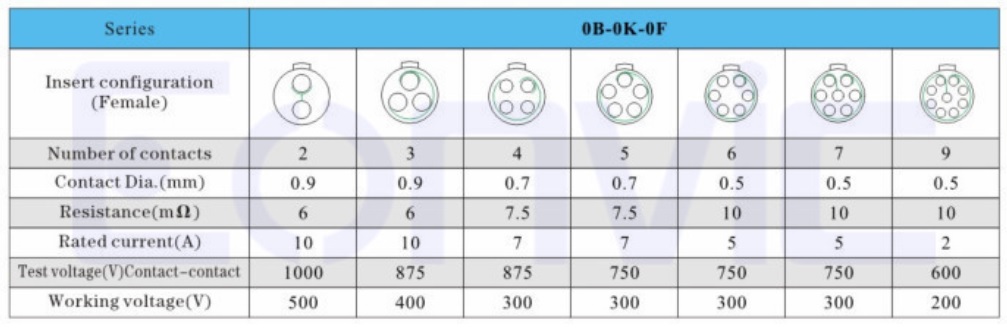

размеры пинов Lemo

[upd=1532460464][/upd]
У моего разъема пин 0,9 мм.

[Евгений Михеев]

Я просто почему так рьяно начал "впаривать" свои разъемы - они подходят по многим параметрам.
Теперь о деле и по делу)
1 У вас есть пикколо, в который точно будет установлен лемо. Со стороны блока есть лемо. Тоесть комплект, вопрос закрыт.
Для румкорректора разъема нет или для блока румкорректора?
Тут я вижу 2 пути. Меняем со стороны блока питания, со стороны корректора оставляем оригинальный разьем.либо меняем в корректоре и ставим такой же в блок.

[Роман Мирошниченко]

У вас есть пикколо, в который точно будет установлен лемо. Со стороны блока есть лемо. Тоесть комплект, вопрос закрыт.

А как в него кабель Ваш распаять? Останавливаемся на моем микрофонном?
Нужно, кстати его померить... Я не задумывался над этим вопросом до сего момента-то.

Для румкорректора разъема нет или для блока румкорректора?

Штатный блок питания-то есть. В румкорректоре стоит штатное гнездо уже. Его менять не стоит. Нужно к нему подобрать штекер.

В том и вопрос получается!

Если с Lemo все равно предстоит исхитряться, почему бы такой же не поставить в б/п румкорректора?

[Роман Мирошниченко]

Что-то у меня самого голова закипела...

Нужно примерить хоть мой микрофонный кабель к Lemo. А то может все еще хуже, чем кажется. Придется либо кабель покупать под разъем, либо от разъема отказываться.

[Роман Мирошниченко]

Не скажу, что это будет легко... Но, реально.
Мой кабель 0,9 мм. Входит хорошо, но это без лужения.
И у Lemo пины на скос, можно не засовывать жилу в канал.

Подходит ли такой кабель для данной цели?

[Евгений Михеев]

Такое сделаю, не вопрос.
Роман, вот теперь у меня порядок с пониманием)
Тогда да, нам осталось определиться с разъемом на румкорректор со стороны БП.
Вполне подойдёт мой, но можно и лемо.
Владислав, нам хватает микрофонного кабеля под румкорректор с точки зрения сечения?
Если да, то можно все одним кабелем сделать.
Роман, посмотрите ещё влазит ли кабель во вторую часть лемо, которая закручивается. Тоесть какого внешнего диаметра может быть использован кабель?

[Роман Мирошниченко]

Владислав, нам хватает микрофонного кабеля под румкорректор с точки зрения сечения?

+1

Роман, посмотрите ещё влазит ли кабель во вторую часть лемо, которая закручивается. Тоесть какого внешнего диаметра может быть использован кабель?

В разъеме проход 5,5 мм.
В резиновом оконечнике на разъем такое же отверстие.
Диаметр моего микрофонного кабеля 4,5 мм.

[upd=1532497913][/upd]

Свободно входит. Можно еще и оплетку надеть.
Я на этот кабель брал оплетку 6 мм.

[poty]

0,9мм - это толщина?
Lemo так Lemo. Я не удивлён, но получается, что "окружение" по стоимости начинает преобладать над наполнением.
Что с платами делаем? Заказываем или как?

[Евгений Михеев]

Если технически все решено, то можно заказывать.

[Роман Мирошниченко]

По платам вопросов нет. Можно заказывать.

[upd=1532522868][/upd]

0,9мм - это толщина?

Это я саму медь измерил штанген-циркулем. У меня не цифровой - видно, что меньше миллиметра. Сколько - точно не скажешь.

[upd=1532523054][/upd]

Я не удивлён, но получается, что "окружение" по стоимости начинает преобладать над наполнением.

Я про это всегда и говорю. Если делать хорошо, иначе и не получится.
А сколько "бед" из-за плохого соединения?

И внешний вид тоже имеет значение, а значит и стоимость. "Все должно быть прекрасно...". Поэтому, я всегда за хорошие комплектующие для "наполнения".

[Роман Мирошниченко]

Но, вопрос все-таки один остался...
(Я кого угодно достану)

[upd=1532523570][/upd]
Итак:
- Определились, что мой микрофонный провод подходит для питания (я им разве, что помидоры не подвязываю );
- Владислав согласился на экранированный провод для 5-ти вольтового б/п с подключением земли в розетку;
- Согласились на Lemo...

Евгений высказал идею поставить разъемы с разным количеством пинов на разные б/п. Но, у Lemo с 0,9 только двух- и трех-пиновые разъемы. Дальше уже уменьшается диаметр.
Двухпиновый не позволяет использовать экран...
Получается, что в оба б/п встанут одинаковые, трех-пиновые разъемы.
Как их защитить от "перепутал"?

Можно разную оплетку, можно кабель подписать... Какие еще варианты?

[poty]

Я думаю, можно вполне использовать 4-pin вариант. Колпачок для ввода провода у них одинаковый, а то, что диаметр вывода меньше диаметра провода - не проблема. Я бы 4-pin оставил бы для 24В (4-ый пин подключил бы к средней точке, чтобы получить балансное питание +12/-12В для других возможных применений), а 3-pin - для 5В.

[Евгений Михеев]

Тоесть у нас будут
1 Lemo - Lemo
2Lemo - DC 2.1
Да?

[upd=1532527369][/upd]
Я обычно выпускаю чуть термоусадку на кабеле, который хочу выделить в общей массе

[Роман Мирошниченко]

Я думаю, можно вполне использовать 4-pin вариант. Колпачок для ввода провода у них одинаковый, а то, что диаметр вывода меньше диаметра провода - не проблема.

Так-то он существенно меньше. Аж 0,7 мм. всего.

Я бы 4-pin оставил бы для 24В (4-ый пин подключил бы к средней точке, чтобы получить балансное питание +12/-12В для других возможных применений)

Надеюсь, Евгений это понял лучше меня... Ибо я не понял.
Т.е., у нас этот провод будет 4пин/3пин? Типа если, что - меняем провод, а в блоке питания гнездо остается то же???

Тоесть у нас будут
1 Lemo - Lemo
2Lemo - DC 2.1
Да?

Получается, что так.

[poty]

0,7 - это диаметр "штырька", только и всего.
У нас на разъём будет запаяно 2х12В. А выбор, как Вы правильно заметили, будет зависеть от распайки провода. Прямо сейчас это не даёт никакого преимущества, но мало ли...
Это моё предложение. Фактически, я не очень уверен, что "цветовая дифференциация штанов", если это не прям супербросающееся в глаза отличие, поможет избежать ошибки. Лучше уж на уровне невозможности использовать неправильную конфигурацию..
