Ещё раз прошу уточнить размеры отверстий под разъёмы и способы защиты от проворачивания.

Вы правы, притом абсолютно. Лыски есть и на одном разъёме и на другом, я их не указываю по определенной причине - иногда при монтаже надо повернуть, и я на этом обжегся при сборке моноблоков, поэтому предпочитаю подтянуть гровер потуже, то на то но маневр остается.
От лыски до дыски 11.5 и 8.2 мм соответсвтенно!

[goldmen8]

Евгений, а как такой конструктив корпуса, Вам же собирать?
И если делать лыски то в каком месте. Я же не руками это буду пилить, нарисую и забуду про них.

От лыски до дыски 12.5 и 8.2 мм соответсвтенно

9 мм и 12.5

8,2 лыски с двух сторон?
12,5 и 12,5 а где лыска?

[poty]

Александр, а зачем изоляторы? Ведь с тем же успехом, можно сразу раму напечатать, в которую будет вставляться плата?

[Евгений Михеев]

Тут 2 лыски, 8.2 мм

Если смотреть так то слева и справа от красной точки

Отправлено спустя 1 минуту 41 секунду:
Тут тоже 2 штуки, извиняюсь, ошибся вчера - 11.5 мм

Отправлено спустя 32 минуты 42 секунды:

Евгений, а как такой конструктив корпуса, Вам же собирать?

Мне кажется всё на месте, я сейчас внимательно прочел - никаких явных несостыковок не обнаружил.

Отправлено спустя 3 минуты 35 секунд:

Александр, а зачем изоляторы? Ведь с тем же успехом, можно сразу раму напечатать, в которую будет вставляться плата?

Продолжая мысли Владислава - по сути раму можно сразу крепить к чистовой передней панели (только действительно определиться из чего она будет), эту конструкцию вставляем в корпус (как стакан в подстаканник) и сзади также заднюю крышку прикручиваем к раме. Это не пожелание - всего лишь вариант, если так вдруг проще будет.

[Роман Мирошниченко]

(только действительно определиться из чего она будет)

Вот на меня даже не коситесь...
Я за любое решение.

[goldmen8]

...сразу раму напечатать в которую будет вставляться плата...

Владислав, думал я по всякому:

• - напечатать салазки (рамку), но нужно как-то раскрепить переднюю и заднюю панели

• - напечатать целиком рамку - салазки и вставлять в неё плату, нужен будет приличный зазор чтоб детали при установке проходили, которые с низу платы, но как вариант наверное нужно обдумать

• - рамку из стали и к ней прикручивать платы, как первый вариант был нарисован. ... неверное будут нужны прокладки (шайбы, изоляторы)

• - приваривать к лицевой передней панели уши для крепления рамки, как вариант не отпадает...
  ... но как это сделают на производстве у меня сомнения, нет у меня туда допуска. Да и кто будет возиться с двумя малюсенькими железками... А вырезать и согнуть по картинке, это они могут, только давай заказ побольше.

Вот и пришёл к такому варианту, чтоб без сварки обойтись. Да и там плохо заметно, платы по бокам упираются в переднюю и заднюю панели, что бы не елозили. Но ещё ни чего не сделано, и есть повод обсудить и сделать как надо.

... раму можно сразу крепить к чистовой передней панели ...

Евгений, Вы имеете ввиду, панель на сквозь болтами и в раме резьба?

Почти такой вариант я рассматривал. В нижней части панелей размещаем ось (болтик) на которой будет поворачиваться рамка, а в верней части - ушки куда будет прикручиваться рамка. Получится конструкция с откидными платами, но нужно как то раскрепить плату в рамке чтобы не двигалась (не выпадала).

Ещё в голове крутится вариант, почти как Евгений предлагал. П-образный тыл - низ - лицо, с приваренными ушами для крепления рамок с платами. Закрываем "буквой С" перевёрнутой прорезью в низ (верх и боковые стенки), прикручиваем снизу на четыре болтика - ножки.

Уточняюсь по лыскам.

Тут 2 лыски, 8.2 мм

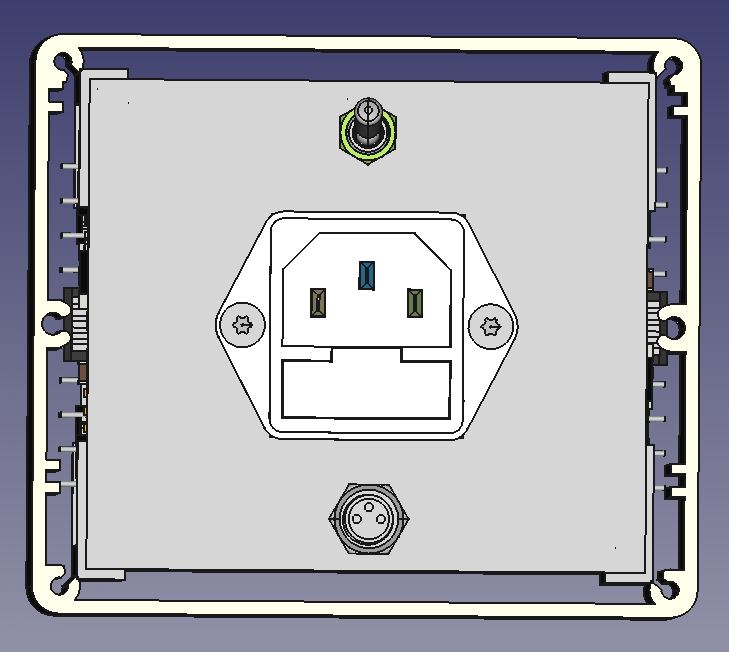

Ставится как на картинке, точкой вверх лыски по бокам вертикально?

тоже 2 штуки, извиняюсь, ошибся вчера - 11.5 мм

Наверное нужно повернуть и сделать не как показано на картинке, лыски горизонтально?

И ещё...
нарисовал корпус, то который "чулок из Китая".
Если размещать платы на тех-же условия: 75мм (между платами) + по 2мм текстолит + по 5 мм расстояние от платы до стенки корпуса, у меня не помещается внутрь чулка. Там получается расстояние между центральными "ушами" 85,3 мм, а нужно 89.

Спойлер

Показать

Вот на меня даже не коситесь...

ишь какой... нихФига не отвертитесь...

[Евгений Михеев]

Вот на меня даже не коситесь...

даже не начинал

Отправлено спустя 4 минуты 48 секунд:

Ставится как на картинке, точкой вверх лыски по бокам вертикально?

Да

Наверное нужно повернуть и сделать не как показано на картинке, лыски горизонтально?

Абсолютно верно, лыски в параллель горизонту

нарисовал корпус, то который "чулок из Китая".

Да, я про эти уши уже думал, так и получается - мешают они

Отправлено спустя 12 минут 28 секунд:
В зависимости от материала передней панели я думал о возможности применить такой крепеж

Вклеить его в предварительно рассверленные отверстия в передней панели. Тогда не прийдется дырявить ее насквозь

Отправлено спустя 4 минуты 21 секунду:
Диаметр по телу 3.5, по зубьям 4.2, длина самой втулки 4мм

[goldmen8]

По разъёмам принято.

Из чего будет передняя фальшь панель, какой материал?

[Роман Мирошниченко]

ишь какой... нихФига не отвертитесь...

Ну, тогда... идейку Вам подкину. Не традиционную...
download/file.php?id=4624&mode=view
download/file.php?id=4623&mode=view

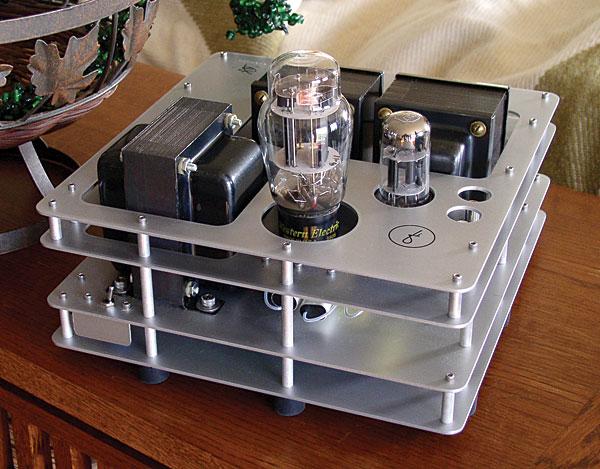

На мой взгляд - очень простой конструктив. Все лазером вырезается. Набор плоских панелей, которые в корпус собираются на стойках.
- Верхняя и нижняя панели без прорезей, к ним платы крепятся (хоть "валетом", хоть "морда к морде"!);
- промежуточные панели одинаковые, их задача создать боковое ограждение;
- с фронта и тыла, крепятся накладки (можно п-образные) для органов коммутации и управления;
- корпуса при этом можно сделать разной высоты, за счет количества промежуточных панелей.

И главный кайф - внутренности будет видно. У Евгения они красиво получаются.

Как такое предложение?

[goldmen8]

Предложение красивое.
...только нужно каким-то образом защищаться от токоведущих частей. А нарезать такой "сэндвич" пара пустяков, можно и не из металла. А верхнюю крышку из стекла или чего-то прозрачного.

Я бы вообще сделал не два а один корпус, и все три платы плашмя (можно и на бок поставить). Один тумблер и светодиод с перди, сзади один сетевой разъём, два разъёма питания и тумблер "отключения земли", и ширина всей этой сборки будет около 130 мм (если платы вертикально).

Спойлер

Показать

[Роман Мирошниченко]

Я бы вообще сделал не два а один корпус

Это б/п для двух разных устройств. Которые в одной системе даже (вероятнее всего) не будут работать.

[goldmen8]

Понял.

[Евгений Михеев]

Роман опередил)

[poty]

Проблема защиты от высокого напряжения - актуальна, подтверждаю. Без её решения использовать такой корпус - это подвергать жизнь опасности, причём не только свою.

[Евгений Михеев]

Тем более, когда есть дети

[Роман Мирошниченко]

Ок.

[goldmen8]

Отчитаюсь о переговорах с шараш-монтаж компанией.
В течении недели вел телефонные переговоры и переписку (e-mail) по поводу изготовления корпуса. Ну очень тяжело общаться с менеджерами по продаже и решать технические вопросы механической обработки. Сидит такая маДмуаЗель и не хочет ни чего знать о тонкостях производства. В конце концов выяснили что они не могут согнуть железку два раза подряд через 3мм, даже е могут согнуть (завернуть метал), что бы получилось две стенки параллельно с расстоянием 4мм. Речь шла про "планку-салазка". Спрашиваю и доказываю что раньше так делали, показываю их же изделие. - говорит, вернее пишет: такое не сделать.
Зато узнал что в наличии есть порошковая эмаль черная, синяя и серая.
Планирую встретится, пообщаться с оператором лазерного резака. Может чего скажет хорошего.
Ну вот как то так.
Нарисую другой вариант корпуса в тех-же размерах. Надеюсь не будете возражать.

[poty]

Может просто купить П-образный профиль и приварить его внутрь корпуса?

[goldmen8]

Если бы для собственных нужд, то давно бы уже сделал.
Я ж хочу чтобы не хуже чем как из магазина, всё по красивому.

Отправлено спустя 1 минуту 50 секунд:
И вариантов с принципом размещения (крепления) плат тоже всяких на придумывал массу.
И покупать ни чего не надо, всё есть в маленьком гаражике-мастерской.

[Роман Мирошниченко]

Нарисую другой вариант корпуса в тех-же размерах. Надеюсь не будете возражать.

Никаких возражений.
