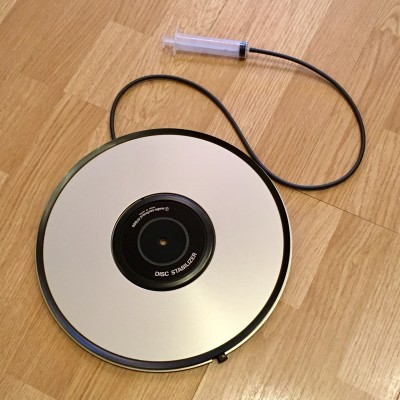

Вакуумный диск-стабилизатор AT 666 (vs 665) - помогите разобраться?

Модератор: Роман Мирошниченко

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

#81

Сообщение Роман Мирошниченко » 03 июн 2017, 17:51

asd71 писал(а):Клапан-трубка внутри полая.
Значит, это лишь часть клапана. Что-то должно быть внутри, перекрывающее канал. Если конечно оно не превратилось в это самое "желе".

Аватара пользователя
asd71

#82

Сообщение asd71 » 03 июн 2017, 17:53

Следов желе, кроме как на фото ни где нет.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

#83

Сообщение Роман Мирошниченко » 03 июн 2017, 17:54

Странно, что сквозь желе воздух-то проходит, когда насосом откачивате. И странно, что желе в насос не засосалось. :insane:

А если ввернуть эту трубку на место и дунуть внутрь вакуумного стабилизатора? Воздух пройдет или устройство закроется?
Сейчас я на своем попробую... Как в нормальном состоянии должно быть.

Аватара пользователя
asd71

#84

Сообщение asd71 » 03 июн 2017, 17:57

Внутри больше ничего нет. Желе это и есть походу клапан, сделанный из резиновой трубки.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

#85

Сообщение Роман Мирошниченко » 03 июн 2017, 18:03

Отсасывается воздух свободно. При попытке закачать, шланг аж срывается с соска.
asd71 писал(а):Желе это и есть походу клапан, сделанный из резиновой трубки.
Это хреновый диагноз. Я не представляю каким образом Вы тогда восстановите клапан. :sad:
asd71 писал(а):Внутри больше ничего нет.
А как Вы это определили?

Аватара пользователя
asd71

#86

Сообщение asd71 » 03 июн 2017, 18:07

Кажется я понял. То место где желе, установлено что то резиновое в форме презерватива.
Внутри больше ничего нет.

А как Вы это определили?
Просто посмотрел.

В понедельник могу фото понаделать, диск на работе.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

#87

Сообщение Роман Мирошниченко » 03 июн 2017, 18:15

asd71 писал(а):То место где желе, установлено что то резиновое в форме презерватива.
Я вот думаю, над такой конструкцией клапана, но... слишком хитро. Зачем так делать? Шарик-то проще.
А с "презервативом" нужно чтобы он пропустил воздух наружу, но раздулся, когда он пытается пройти внтурь.
Подобная конструкция применяется на велосипедном нипеле. Но тут направление воздуха другое.
asd71 писал(а):Просто посмотрел.
Там же не видно - темно. :)
asd71 писал(а):В понедельник могу фото понаделать, диск на работе.
Давайте посмотрим.

Аватара пользователя
asd71

#88

Сообщение asd71 » 03 июн 2017, 18:21

Тогда в понедельник продолжим.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

#89

Сообщение Роман Мирошниченко » 03 июн 2017, 18:31

Но, я все-таки предположу еще одну возможную конструкцию. Исходя из того, что вывернутое - трубка.

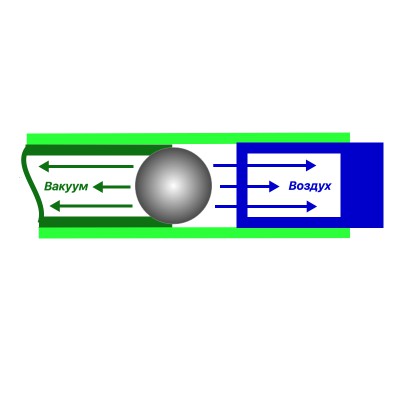

клапан 2.jpg
Синее - трубка, зеленое - канал внутри стабилизатора.
Если так, то в канале должен быть виден уступ.

И еще, я плохо себе представляю, чтобы что-то разложилось до состояния желе без химического воздействия. Тогда это происходило бы во всех таких устройствах.
asd71 писал(а):Тогда в понедельник продолжим.
Как скажете. Конечно лучше на реальном устройстве исследование проводить. :-)

Аватара пользователя
asd71

#90

Сообщение asd71 » 03 июн 2017, 18:36

Внутри где желе, выемка - полусфера.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

#91

Сообщение Роман Мирошниченко » 04 июн 2017, 07:40

Мне любезно подсказали, что конструкция клапана AT 666 не имеет никаких шариков.

Все мои предыдущие предположения не верны.

В этих пазах должны быть две резиновые (мягкие, как селиконовые) ламели. Которые их закрывают при создании вакуума. Желе - это их остатки.
Это печально, ибо чем заменить не понятно.

Разве что подобрать подходящую по диаметру селиконувую трубку. Разрезать ее продольно на две половинки. И вставить на место.
Но, будет ли это работать?! :smoke:

Если смотреть в поперечном разрезе, конструкция клапана получается такая:

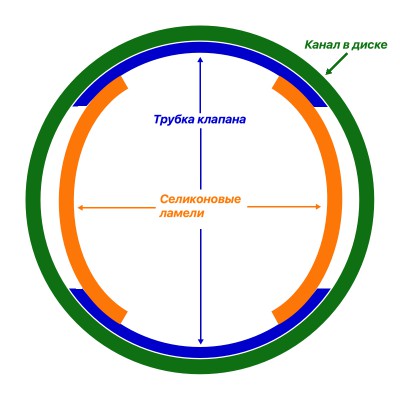

клапан 3.jpg
Это опять лишь мое предположение. :wink:

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

Вариант изготовления силиконового вкладыша в клапан

#92

Сообщение Роман Мирошниченко » 04 июн 2017, 08:34

Я бы попробовал сделать так:

1) Внутрь трубки клапана вставить стальную спицу (вязальную можно по диаметру подобрать) или иглу. Но, не до конца, чтобы в дальнейшем у вкладыша получилось торцевое соединение ламелей. Спицу можно смазать густым мылом, чтобы силикон к ней не прилипал;
клапан 4.jpg
2) Пространство вокруг спицы (где было желе) заполнить сантехническим силиконом;

3) Дождаться пока силикон застынет;

4) Вытащить спицу;

5) извлечь силиконовую вставку;

6) Обрезать эту вставку до нужной формы.
У силиконового вкладыша ("презерватива") нужно постараться сделать два продольных выреза (сверху и снизу).

В итоге (как я представляю) должен получиться вкладыш такого вот сечения:

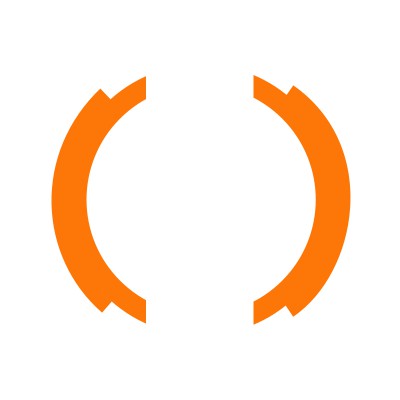

вкладыш в сечении.jpg
Одна торцевая сторона которого будет закрыта, а вторая представлять кольцо.

А вот получится или нет, сказать трудно. :-)

Аватара пользователя
asd71

#93

Сообщение asd71 » 04 июн 2017, 08:39

Спасибо за помощь. А что делать с этим отверстием?

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

#94

Сообщение Роман Мирошниченко » 04 июн 2017, 08:45

Так там отверстие оказывается? :think:

Ну, если попробовать мой вариант изготовления селиконового вкладыша, то в этом месте торец должен получится закрытый. Он и будет пробкой в этойм отверстии.

Но, это лишь мои виртуальные предположения. Я этого клапана (даже самой трубки) в глаза не видел. Теоретизирую лишь. :oops:

Аватара пользователя
asd71

#95

Сообщение asd71 » 04 июн 2017, 08:53

В понедельник буду пробовать ваш вариант. По результатам отпишусь.

Аватара пользователя
AndreyK
Участник
Участник
Сообщения: 156
Зарегистрирован: 02 ноя 2015, 21:31
Откуда: Краснодар
Благодарил (а): 36 раз
Поблагодарили: 50 раз
Контактная информация:

#96

Сообщение AndreyK » 04 июн 2017, 18:26

Роман Мирошниченко писал(а):В прочем, мы видели резинки для вакумного прижима МИКРО. А их не заменишь без разборки устройства. Думаю, ничего там хитрого нет.
Я извиняюсь, что немного не по теме. На вакуумном прижиме МИКРО резинки меняются без всякой разборки. Я сам на своем диске их снимал и устанавливал обратно после приведения диска в порядок. Операция не требует ни какого инструмента, только нужна аккуратность.

Лежит у меня сейчас без дела АТ666 полностью исправный и комплектный, но тоже разбирать не хочется. Боюсь, что без рабочего клапана будет сложно понять его устройство и отремонтировать не рабочий клапан. Судя по фото клапана, если б на него была просто одета резинка (допустим, что она разложилась), то клапан бы работал на нагнетание, а не на отсос воздуха.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

#97

Сообщение Роман Мирошниченко » 04 июн 2017, 20:41

AndreyK писал(а):На вакуумном прижиме МИКРО резинки меняются без всякой разборки.
Все конечно может быть... Может и на Audio-technica так же...
Я вот как-то рассматривал внешнее резиновое кольцо на своей AT 666, там видна опоясывающая леска, которая стягивает это кольцо. Думаю, если ее нарушить - уже не востановишь так аккуратно.
AndreyK писал(а):клапан бы работал на нагнетание, а не на отсос воздуха
По информации от форумчанина, который предпочитает оставаться инкогнито, резинка не надета на трубку, а имеет форму "ламелей", вставленных в нее изнутри. Как я понял его слова - попытался изобразить оранжевым цветом на своих рисунках.
asd71 писал(а):В понедельник буду пробовать ваш вариант. По результатам отпишусь.
Если будете использовать сантехнический силикон, имейте ввиду, что его очень хорошо формовать мыльными руками. Не прилипает. А на руки лучше одеть медицинские перчатки.
Например, Вы забили силикон в трубку и все перемазалось. Намыливаете густо руки и обтираете трубку, удаляете лишний силикон.
Конечно, методику я предлагаю "рабоче-крестьянскую". :oops: Но, другого я не придумал пока.

Если только подобрать трубку нужного диаметра и вырезать из нее. :think:

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

Вариант изготовления вкладыша из силиконовой трубки

#98

Сообщение Роман Мирошниченко » 04 июн 2017, 21:07

Роман Мирошниченко писал(а):Разве что подобрать подходящую по диаметру селиконувую трубку. Разрезать ее продольно на две половинки. И вставить на место.
Да, если подобрать нужного диаметра трубку и какой-то цилиндрический стержень (для соединения "ламелей", хотя бы с одной стороны). Можно попробовать так:

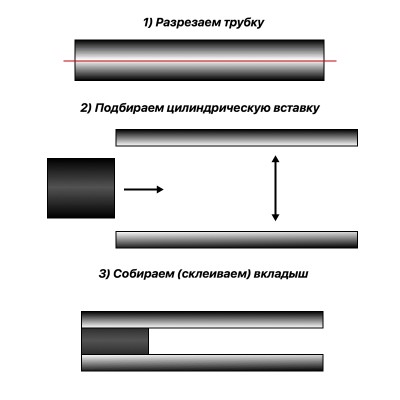

клапан 5.jpg

Аватара пользователя
poty
Профи
Профи
Сообщения: 4632
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 153 раза
Поблагодарили: 479 раз

#99

Сообщение poty » 04 июн 2017, 21:22

Мне кажется, просто трубка с запаянным концом сделает ровно то же, что и ламели, а сделать это гораздо проще.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

#100

Сообщение Роман Мирошниченко » 04 июн 2017, 21:26

А как ее запаять? Чтобы не было щелей. :think:
Нужно ведь по всей прорези (по обоим) обеспечить прилегание. Иначе вакуум держаться не будет. Т.е. трубка должна сохранить цилиндричискую форму по всей длине. :think:

Точно, можно тепловым пистолетом с клеем. Залить один торец трубки расплавленным пластиком и все дела. :clap:
