FOREM - SRPP ECC802 ламповый стерео-предусилитель со стабилизированным питанием

Модераторы: poty, Алаев Ян

Аватара пользователя
poty
Профи
Профи
Сообщения: 3277
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 3 раза
Поблагодарили: 14 раз

#121

Сообщение poty » 03 мар 2016, 21:01

Я предполагал 240В напряжения питания B+. Соответственно, плюс 12В необходимого питания при на 10% меньшем входном напряжении:
(240+12)/0,9=280В при номинальном напряжении в сети 220В.

[upd=1457028291][/upd]
Но! Я считаю, что расчёты нужно актуализировать в соответствии с тем выходным напряжением, что получится.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 2625
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Поблагодарили: 1 раз

#122

Сообщение Евгений Михеев » 05 мар 2016, 19:07

Владислав, резисторы приехали, успели до праздников)
Кстати, они какой фирмы? Или не именитые?
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 3277
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 3 раза
Поблагодарили: 14 раз

#123

Сообщение poty » 05 мар 2016, 19:19

Резисторы не именитые, но качество должно быть высокое. Если не врут, конечно.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 2625
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Поблагодарили: 1 раз

#124

Сообщение Евгений Михеев » 05 мар 2016, 19:38

Я за завтра планирую собрать и вечером проведу замеры
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 2625
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Поблагодарили: 1 раз

#125

Сообщение Евгений Михеев » 06 мар 2016, 22:11

Итак, я всё спаял! Добрый вечер)
1 В цепи анода под нагрузкой 290 В после второго резистора. Оба резистора 680 Ом. (сейчас уже 280 - сеть скачет)
2 Накал. Под нагрузкой с учетом двух запараллеленых резисторов 1 Ом перед стабилизатором 14.8-14.9 В, после стабилизатора 12.6
3 Подъем потенциала 90В

Вот, собственно
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3788
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 3 раза
Поблагодарили: 1 раз
Контактная информация:

#126

Сообщение Роман Мирошниченко » 06 мар 2016, 22:45

Красиво! :clap:

А с низу что там?

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 2625
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Поблагодарили: 1 раз

#127

Сообщение Евгений Михеев » 06 мар 2016, 23:06

А снизу там буквально пара перемычек да смд компонентов. Основной идеей было максимально экономить пространство. Поэтому все детали сверху.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 3277
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 3 раза
Поблагодарили: 14 раз

#128

Сообщение poty » 07 мар 2016, 00:42

Круто!
Надеюсь, выходной конденсатор в отверстие SRPP припаян? :-) Я думал, вопросов будет много.
А подавать питание на плату уже пробовали? Или пока нет?

[upd=1457300898][/upd]
Надо сначала прозвонить накал, потом его подключить, проверить, что всё хорошо, потом желательно осторожненько на выходах стабилизаторов померить с вынутыми лампами. Ну, а потом уж всё вместе!
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 2625
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Поблагодарили: 1 раз

#129

Сообщение Евгений Михеев » 07 мар 2016, 01:06

SRPP, а то как же иначе)
Да, я опустил все эти этапы, и дал значения на подключенной плате. Значения напряжений, я имею ввиду :-)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 3277
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 3 раза
Поблагодарили: 14 раз

#130

Сообщение poty » 07 мар 2016, 01:19

А на выходе стабов не мерили?

[upd=1457302825][/upd]
Это уже совсем близко к проверке на звук! :)
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 2625
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Поблагодарили: 1 раз

#131

Сообщение Евгений Михеев » 07 мар 2016, 01:31

Мерял, и тут нас ждет интересный поворот)

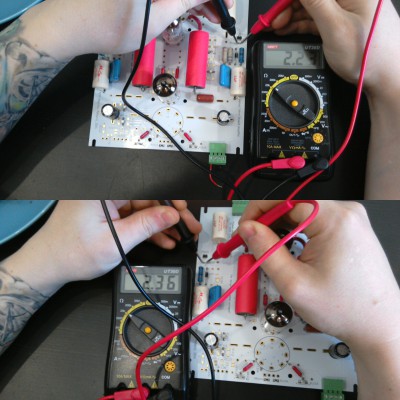

На одном у нас 238 а на другом 224, потому как резисторы 2,21к первый и 2,38 второй.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 3277
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 3 раза
Поблагодарили: 14 раз

#132

Сообщение poty » 07 мар 2016, 01:52

Хм... Интересно... Резисторы д.б. точные! Я, по-моему, посылал один лишний, он тоже неправильный?
В принципе, эта разница не принципиальна, но сам факт...
Стаб на накал сильно греется?
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 2625
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Поблагодарили: 1 раз

#133

Сообщение Евгений Михеев » 07 мар 2016, 10:02

Вот как раз этих резисторов было 2 к моему сожалению :sad:
Накал - греется совсем слегка. Вчера после 10минут работы, пока я все измерял, нагрев был такой, что я спокойно держал радиатор рукой, причем я крепил временно радиатор маленький, такой http://www.chipdip.ru/product/kg-300-1/
Раз у нас 280-290 после резисторов, оставляем их? 680 Ом, я имею ввиду.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 3277
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 3 раза
Поблагодарили: 14 раз

#134

Сообщение poty » 07 мар 2016, 10:18

Да, думаю надо оставить всё как есть с сопротивлениями 680 Ом.
Разница в анодных напряжениях порядка 6%, это не критично совсем. Если есть возможность поставить параллельно (этажеркой) над резистором 2,38к какой-нибудь резистор порядка 30к, то было бы хорошо. Если нет - поменяем потом.
А подключать к источнику пробовали?
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 2625
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Поблагодарили: 1 раз

#135

Сообщение Евгений Михеев » 07 мар 2016, 10:55

К источнику сигнала? Я еще жду регулятор громкости от Яна, как все приедет - буду пробовать звук.
Я еще схожу в местный радиодетальный, возможно, там есть точный 2.21к.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 3277
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 3 раза
Поблагодарили: 14 раз

#136

Сообщение poty » 07 мар 2016, 12:44

Немного беспокоит напряжение накала до стабилизатора (не мало?). Ну, будем надеяться на лучшее...
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 2625
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Поблагодарили: 1 раз

#137

Сообщение Евгений Михеев » 07 мар 2016, 12:51

Накал. Можно на самом деле убрать два резистора в параллель, там падение небольшое, но все же. Я так понял - на диодах большое падение. Какое падение у lm1085? Если я правильно помню, то полтора вольта, если так - то запас есть.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 3277
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 3 раза
Поблагодарили: 14 раз

#138

Сообщение poty » 07 мар 2016, 13:17

Да, но нам нужно обеспечить работоспособность при падении напряжения в сети на 10%. Евгений, если будете ещё измерять померяйте параллельно напряжение в сети в момент измерений.
В номинале (220В) должно быть (12,6+1,5)/0,9=15,7В. По идее, со снижением напряжения в сети, входное AC напряжение падает также линейно. Но здесь многое зависит от трансформатора.

[upd=1457345902][/upd]
zyu писал(а):Я так понял - на диодах большое падение.
Да, возможно. Давайте пока оставим так, до измерений параллельно с сетевым напряжением.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 2625
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Поблагодарили: 1 раз

#139

Сообщение Евгений Михеев » 07 мар 2016, 13:23

Конечно, сегодня вечером сяду и померяю еще раз. Я вчера измерял - диоды отнимают много, точно не скажу в цифрах(перемеряю) - но они - корень зла. Под нагрузкой/без нагрузки трансофрматор практически не просаживается. В любом случае я уверен, что гасящие резисторы надо исключать.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 3277
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 3 раза
Поблагодарили: 14 раз

#140

Сообщение poty » 07 мар 2016, 13:25

Евгений, я ещё позабыл - мы разрядные резисторы для кондёров высокого предусматривали или успешно про них забыли?
