Сообщение Евгений Михеев » 19 ноя 2018, 13:48

Вот, экраны не отрисовывал, только земля и сигнал.
На примере одного канала.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4252
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 130 раз
Поблагодарили: 361 раз

#542

Сообщение poty » 19 ноя 2018, 18:15

Так проявляются две проблемы:
1. Разрываем звезду (подключение земель с двух сторон платы) - лучше собрать всё в одном месте.
2. Земля входа из петли должна быть подключена к звезде.
В остальном этот вариант повторяет ранее приводимый мной, насколько я понял.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3476
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#543

Сообщение Евгений Михеев » 19 ноя 2018, 21:12

poty писал(а):
19 ноя 2018, 18:15
Разрываем
Так ведь UTAP и есть звезда, я думал, что если тянуть от нее луч до РГ, то принцип сохраняется.
poty писал(а):
19 ноя 2018, 18:15
Земля
Да, получается, в положении, когда петля активна, земля входа из петли соединяется со звездой через тумблер. При этом больше к этому пути ничего не подключено. Я бы сказал, что как раз эта земля и соединяется со звездой.
poty писал(а):
19 ноя 2018, 18:15
остальном
Да, я брал его за основу.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4252
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 130 раз
Поблагодарили: 361 раз

#544

Сообщение poty » 20 ноя 2018, 13:00

Надо принимать какое-то решение. Фактически, вариантов 2:
1. Ориентироваться на то, что вход устройства в петле будет постоянно подключен к выходу селектора. В этом случае нам хватает 4 переключающих контакта. Но использовать лучше подключение к звезде, а не собирать её на тумблере. Имеется лишь потенциальное влияние такого переключения на сигнал, хотя на 100% исключить его влияние я не могу. При этом, для наглядности, можно изменить схему включения.
2. Использовать 8 полюсное переключение. Не уверен, что мы сможем найти относительно компактный тумблер такого плана, а вот переключатель - вполне. Если останавливаемся на тумблерах, то их нужно два: это не очень функционально, хотя работать будет ровно также.
Евгений Михеев писал(а):
19 ноя 2018, 21:12
UTAP и есть звезда, я думал, что если тянуть от нее луч до РГ, то принцип сохраняется.
Евгений Михеев писал(а):
19 ноя 2018, 21:12
UTAP и есть звезда, я думал, что если тянуть от нее луч до РГ, то принцип сохраняется.
Планы питания и земли в UTAP разделены, но пурист во мне голосует за минимальный размер звезды.
Евгений Михеев писал(а):
19 ноя 2018, 21:12
в положении, когда петля активна, земля входа из петли соединяется со звездой через тумблер. При этом больше к этому пути ничего не подключено. Я бы сказал, что как раз эта земля и соединяется со звездой.
А когда петля не активна? Вход устройства в петле, как мы выяснили, постоянно подключен, т.о., ток через него протекать будет, имеется общий участок пути (от тумблера до земли платы), по которому протекает и ток сигнала и ток подключенного в петлю устройства. Другой вопрос - перенести звезду от платы на тумблер - тогда всё будет сходиться.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3476
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#545

Сообщение Евгений Михеев » 20 ноя 2018, 22:48

poty писал(а):
20 ноя 2018, 13:00
Планы питания и земли в UTAP разделены, но пурист во мне голосует за минимальный размер звезды.
Владислав, я всегда к Вам прислушиваюсь, если Вы так говорите - так тому и быть.
poty писал(а):
20 ноя 2018, 13:00
Но использовать лучше подключение к звезде, а не собирать её на тумблере.
Не вопрос!
poty писал(а):
20 ноя 2018, 13:00
а вот переключатель - вполне.
Согласен, но разместить его будет уже куда сложнее.
poty писал(а):
20 ноя 2018, 13:00
Вход устройства в петле, как мы выяснили, постоянно подключен
Ну да, тут мне нечем крыть, я думал, что будет отключен от чего-либо.
Предполагал так.
poty писал(а):
20 ноя 2018, 13:00
Другой вопрос - перенести звезду от платы на тумблер - тогда всё будет сходиться.
Да, вариант, надо только прикинуть - поместятся ли все провода на выводе тумблера.
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3476
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#546

Сообщение Евгений Михеев » 20 ноя 2018, 22:50

Простите за оффтоп, но ребенок внутри меня жаждет похвастаться :-)
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4192
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 388 раз
Поблагодарили: 139 раз
Контактная информация:

#547

Сообщение Роман Мирошниченко » 21 ноя 2018, 08:52

Класс!
Прямо рука тянется покрутить колесо управления вертикального хода. :-)
Последний раз редактировалось Роман Мирошниченко 21 ноя 2018, 08:56, всего редактировалось 1 раз.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4192
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 388 раз
Поблагодарили: 139 раз
Контактная информация:

#548

Сообщение Роман Мирошниченко » 21 ноя 2018, 08:55

Евгений Михеев писал(а):
20 ноя 2018, 22:48
Согласен, но разместить его будет уже куда сложнее.
Почему бы не доверить переключение реле, которые бы управлялись тумлером на задней панели?

P.S. Ого, теперь получается цитировать с телефона!!!

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3476
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#549

Сообщение Евгений Михеев » 21 ноя 2018, 12:42

Роман Мирошниченко писал(а):
21 ноя 2018, 08:55
Почему бы не доверить переключение реле, которые бы управлялись тумлером на задней панели?
Потому что для идеального случая их понадобится 4 штуки, а для "тумблерозамены" 2 штуки
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4192
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 388 раз
Поблагодарили: 139 раз
Контактная информация:

#550

Сообщение Роман Мирошниченко » 22 ноя 2018, 05:47

Евгений Михеев писал(а):
21 ноя 2018, 12:42
Потому что для идеального случая их понадобится 4 штуки
Я все-таки не понимаю проблемность этого. Реле ведь (наверняка) бывают не только двухконтактные. И разместить их можно не на самой стенке, а на миниплате в непосредственной близости...
Впрочем, мне сложно конечно же советовать таким монстрам, как Вы с Владиславом.

Честно сказать, не думал, что организация петли вызовет столько сложностей. :think:
В крайнем случае, можно вернуться к самому простому варианту - установка банальной перемычки, когда петля не нужна.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3476
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#551

Сообщение Евгений Михеев » 22 ноя 2018, 21:26

poty писал(а):
20 ноя 2018, 13:00
а вот переключатель - вполне.
Владислав, а есть варианты такого переключателя?
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4252
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 130 раз
Поблагодарили: 361 раз

#552

Сообщение poty » 22 ноя 2018, 23:56

Например,
https://ru.aliexpress.com/item/1/328850 ... 5b4260b7-1
https://www.chipdip.ru/product/rcl371-1-8-2
Но реле, мне кажется, эффективнее.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3476
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#553

Сообщение Евгений Михеев » 23 ноя 2018, 00:15

А в случае с реле - я верно прикинул - надо 8 штук?
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4252
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 130 раз
Поблагодарили: 361 раз

#554

Сообщение poty » 23 ноя 2018, 00:46

Почему? Обычно, реле имеют два переключающих контакта, т.е., нужно 4 реле, если делать "вчистую".
Если остановиться на том же тумблере 4P2T, то на нём можно переключать, допустим, земли и включать пару реле, а сигнал переключать через контакты реле. Открыт вопрос об источнике напряжения для переключения, но можно с накала взять.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3476
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#555

Сообщение Евгений Михеев » 23 ноя 2018, 14:00

Владислав, написал не то)
Евгений Михеев писал(а):
21 ноя 2018, 12:42
Потому что для идеального случая их понадобится 4 штуки, а для "тумблерозамены" 2 штуки
poty писал(а):
23 ноя 2018, 00:46
Если остановиться на том же тумблере 4P2T, то на нём можно переключать, допустим, земли и включать пару реле, а сигнал переключать через контакты реле.
Хорошая идея!
poty писал(а):
23 ноя 2018, 00:46
Открыт вопрос об источнике напряжения для переключения, но можно с накала взять.
Тоже думал об этом
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4252
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 130 раз
Поблагодарили: 361 раз

#556

Сообщение poty » 23 ноя 2018, 14:48

Тогда давайте остановимся на конгломерате тумблер-реле. У нас есть реле какие-нибудь на примете? Когда их определим, нарисуем схему, будет понятнее...
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3476
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#557

Сообщение Евгений Михеев » 23 ноя 2018, 15:01

Я уезжаю в понедельник, до этого хочу оформить посылку с банзая. Так что любые оттуда можем взять. Я всё равно под Романа еще разъёмы на заднюю панель беру.
Либо уже сейчас на руках штук 15 FRT, которые мы в Lion heart поставили
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4252
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 130 раз
Поблагодарили: 361 раз

#558

Сообщение poty » 23 ноя 2018, 15:19

Уровни большие, можно легко использовать готовые FRT. Они моностабильные, насколько я помню? А, вроде, были ещё бистабильные - оставались от фонокорректора?
Примерно такие: https://www.chipdip.ru/product/5-1462037-8-dpdt
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3476
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#559

Сообщение Евгений Михеев » 23 ноя 2018, 16:58

Сейчас домой доберусь и гляну, 1 реле есть. У меня все сейчас по 1 штуке, а FRT валом)))
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3476
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#560

Сообщение Евгений Михеев » 23 ноя 2018, 20:01

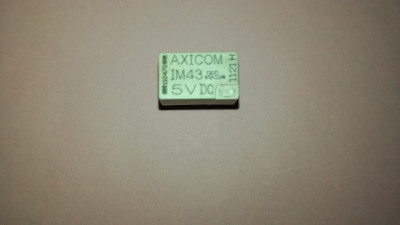

Вот такое есть в 1 экземпляре.
Дорогу осилит идущий
