FOREM - SRPP ECC802 ламповый стерео-предусилитель со стабилизированным питанием

#701

poty писал(а): ↑
18 фев 2019, 22:36
Евгений, прикиньте платы шунт-регулятора, пожалуйста, прежде чем сверлить отверстия. Меня несколько смущает тепло от кенотрона.

Не тороплюсь, просто оптимизирую имеющееся время

#702

Ну можно и так, Владислав

Я поставил новую включалку, она только на 1 группу контактов, тоесть отключать будем фазу, но эта включала гораздо меньше. Я где то уже выкладывал фото

#703

Владислав, это полюбому

Ян
https://www.tube-town.net/ttstore/Socke ... 9_466.html
Из гитарного мира.
В комбо-усилителях очень часто лампы ставят вообще вверх тормашками.
Да, зуб впивается в тело и держит очень надёжно

#704

Евгений Михеев писал(а): ↑
27 фев 2019, 13:02
Я поставил новую включалку, она только на 1 группу контактов, тоесть отключать будем фазу, но эта включала гораздо меньше. Я где то уже выкладывал фото

И я кажется уже уточнял, совпадает ли там угол поворота при переключении...

#705

Роман Мирошниченко писал(а): ↑
27 фев 2019, 14:58
И я кажется уже уточнял, совпадает ли там угол поворота при переключении...

А вот это я уточню

#706

Роман Мирошниченко писал(а): ↑
03 мар 2019, 18:45
Но вот, может быть, моноблоки мне можно выслать?

Я очень привязываюсь к своей технике и банально скучаю по ней...

А вот это очень толковая мысль)
Я обеими руками за!

Роман Мирошниченко писал(а): ↑
03 мар 2019, 18:45
Если ВАМ самим конечно не надоело.

Дело не в надоело, я просто очень хотел закончить в этот приезд, но понимаю, что излишне расхарахорился, такое бывает

Тут главное как Вам самому - если потерпеть получится - потерпите

#707

Евгений Михеев писал(а): ↑
03 мар 2019, 18:53
если потерпеть получится - потерпите

"Потерпеть" не подходит, как слово.

Есть некоторая задумка - ЦЕЛЬ! Она вдохновила и (увы) требует большего, чем планировалось (хотя, срок мы не определяли - хотелось только). Но, отказываться - это перечеркнуть уже пройденное. Я считаю, пока не упремся в непродолимые факторы, нужно стремиться доделать.

Я так вижу ситуацию.

P.S. Да я потом всю жизнь жалеть буду, если откажусь от этого - download/file.php?id=14993&mode=view

Отправлено спустя 1 минуту 33 секунды:
Жаль, Вы свой балансный обесТРАНСили... я бы попросил погонять на этот месяц. Очень интересно проверить DSP с реальным балансным предом.

#708

Роман Мирошниченко писал(а): ↑
03 мар 2019, 19:15
Жаль, Вы свой балансный обесТРАНСили... я бы попросил погонять на этот месяц. Очень интересно проверить DSP с реальным балансным предом.

Не только обестрансил, вообще глобально расшарабошил

Хочу сделать из баланса небаланс с корректором на борту.
А баланс - это будет отдельная тема.

#709

Евгений Михеев писал(а): ↑
03 мар 2019, 19:29
Хочу сделать из баланса небаланс с корректором на борту.

Упс...

#710

Ну и плюс мне нужен будет транс для проверки/отладки шунта для Вас

#711

Ну, все равно жалко. Готовое изделие и под нож.

#712

Ну мы ведь не можем на месте стоять

#713

Признаю, могло так показаться касаемо меня, но это не так, я просто с приезда в авральном режиме, но проектом занимаюсь.

Отправлено спустя 3 минуты 2 секунды:

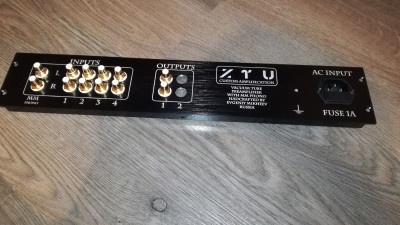

Вот в подтверждение слов

#714

Че-та, хоть и не "с приезда", а та же фигня... Сплошной "авральный режим".
Такое ощущение, буд-то в глобальной материи мира что-то изменилось. С кем не поговорю, суеты стало больше, а дела быстрее не двигаются. Словно уплотнение времени происходит.

#715

Владислав, я постараюсь сдюжить все. Я сейчас в отъезде на одном значимом для меня фестивале.

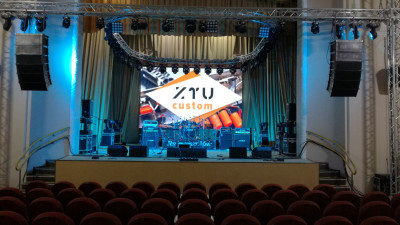

Вот по этой причине

#716

Евгений Михеев писал(а): ↑
03 май 2019, 23:10

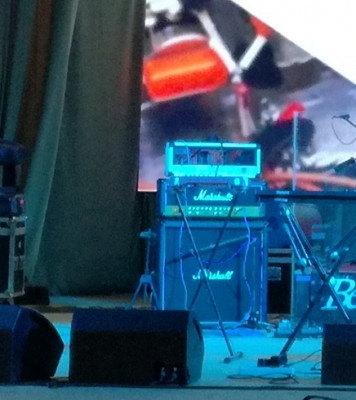

Вот по этой причине

#717

Спойлер

Показать

Надеюсь мне не показалось?

#718

Друзья, раз мы определили дальнейший вектор движения, предлагаю начать.
До отъезда в отпуск я бы хотел реализовать хотя бы БП!
Мы остановились на варианте новый трансформатор, дроссель, LR8.
Итак, у меня есть несколько вопросов:
1 Выбор дросселя. У меня 30Н 40мА, есть 20Н 20мА, разница в габаритах и токе, раз у нас больше не шунт, возможно, имеет смысл применить дроссель на меньший ток.
2 Конденсаторы. Используем 47+47, или 47+47+47?
3 Подключение к корпусной земле. У нас было через конденсатор + резистор, но в последнее время мне стало нравится прямое подключение.
4 Расположение деталей и узлов блока питания

#719

Собирались реализовать viewtopic.php?p=23847#p23847

Отправлено спустя 1 минуту 56 секунд:
1. Я бы оставил 30Гн, уменьшение тока требует увеличения индуктивности.

Отправлено спустя 1 минуту 2 секунды:
2. Реализуем LC, где С=47+47

Отправлено спустя 3 минуты 31 секунду:
3. Я бы оставил, как было. Пред будет работать с OddWatt, а там именно такая развязка, будет хорошая совместимость.

#720

Я напомню основные моменты.
Кенотрон - под ним и сбоку от него перфорации, это самое оптимальное для него место.
Трансформатор - можно было бы у стенки боковой, но там - ножка устройства. Так не пойдет.
Конденсатор я бы расположил у фронтальной панели.
Плату накала - сзади, ближе всего к заходу в плату UTAP.

Отправлено спустя 3 минуты 35 секунд:

poty писал(а): ↑
20 май 2019, 16:45
1. Я бы оставил 30Гн, уменьшение тока требует увеличения индуктивности.

Не вопрос

poty писал(а): ↑
20 май 2019, 16:45
2. Реализуем LC, где С=47+47

Тоже принято.

poty писал(а): ↑
20 май 2019, 16:45
3. Я бы оставил, как было.

Да, понял.

Отправлено спустя 8 минут 42 секунды:
Владислав, еще хочу спросить - верно понимаю, что нагрев на 1085 будет небольшой? Почему спрашиваю. Я плату делал под сквозное крепление к алюминиевому корпусу микросхемой, чтобы корпус был радиатором, но тут у нас корпус - сталь. Еще и покрашена. Думаю, как реализовать отвод тепла от микросхемы.

По высокому - надо будет сделать новую плату. для закрепления конденсатора Mundorf. На ней же тогда размещу конденсатор+резистор защитной земли.
Роман, не возражаете против красного цвета для плат блока питания? Красная для накала и красная для большого конденсатора.
