Усилитель на EML-520B

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза

Усилитель на EML-520B

#1

Сообщение Ратмир » 26 фев 2016, 18:38



Усилитель мой второй. Собираем с напарником, он живет в Питере я в Уфе.
Он помогает мне и с расчетами и советами.
схема классика. входной каскад вначале планировал 6Н8С(МЭЛЗ) + 6Ф6С, сейчас склоняюсь 6CG7 + 6Ф6С.
выходной EML-520B
сейчас собираю стабилизаторы входного каскада. выходные намотал, даже пришлось станочек соорудить.
Схемы пока не прикладываю, потому что все сырое не обкатанное, как соберу обязательно выложу. Если лампы конечно приедут.
Последний раз редактировалось Алаев Ян 11 май 2016, 14:16, всего редактировалось 8 раз.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4226
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 125 раз
Поблагодарили: 356 раз

#41

Сообщение poty » 01 мар 2016, 12:59

Ратмир писал(а):Вот Ян посмотрите здесь http://www.hificollective.ru/publ/o_vlijanii_buma ... kh_v_blokakh_pitanija/1-1-0-46Добавлено спустя 27 секунд:Обратите внимание на МБГВ
Я считаю некорректным сравнивать "провизию" для пуш-пульного усилителя, пусть и с фиксированным смещением, и однотактного усилителя. Мне совсем не нравится такое широкое обобщение. Начать с того, что мало что известно об усилителе, на котором всё тестировалось. Если выходные лампы работают с отсечкой, то тогда режим может примерно соответствовать однотактному, но тогда вопросы могут возникать уже по способу линеаризации перехода. Если лампы работают в классе А, то переменная составляющая тока потребления у однотактника будет на порядки больше двухтактника.

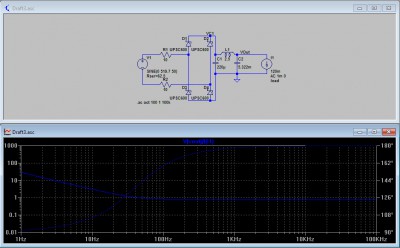

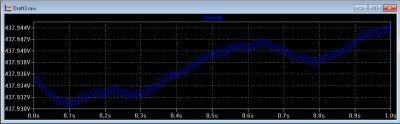

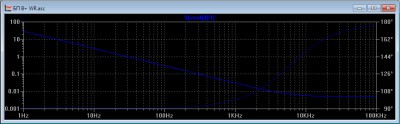

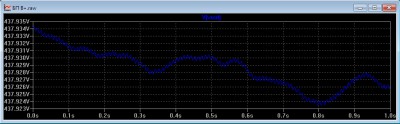

Не будь дизайн подчёркнуто классическим, я бы предположил, что стабилизация высокого здесь была бы наиболее предпочтительным вариантом. Я бы даже усугубил и вывел нагрузку из петли обратной связи стабилизации (которая характерна для последовательных стабилизаторов) и применил шунт-регуляцию, с которой можно получить результат до 10мОм на выходе с широкополосной фильтрацией, превышающей 70дБ. Была бы конкретная печка, согласен, но по "железу" и размерам было бы даже компактнее. Прикидки для конденсаторного выхода с такими параметрами на частоте 10 Гц дают суммарную ёмкость на канал в 1,6Ф.
Чем больше ёмкость конденсаторов, тем больше потери, тем хуже высокочастотная добротность. При больших ёмкостях, особенно "набранных" из параллельно соединённых банок, есть вероятность вкупе с индуктивностью получить непреодолимые инфранизкие колебания. Но, к сожалению, и уменьшить ёмкость конденсаторов для однотактников невозможно без дополнительных ухищрений, поэтому здесь важен всегда компромисс...
Последний раз редактировалось poty 01 мар 2016, 17:53, всего редактировалось 1 раз.
Владислав

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза

#42

Сообщение Ратмир » 01 мар 2016, 17:37

Владислав
компромисс буду искать.
Соглашусь с Яном что нужно получше бренд выбрать. Но я могу собрать из электролитов на 250в тогда по наличию на складе в Великобритании есть Kemet-ы 470х250v остановлюсь на них по 2500 мкф на канал, в корпусе оставлю место еще под десять.
прототипом моего БП станет OH-ГАКУ. и Макаровский БП.

1000х250V

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1186
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 117 раз

#43

Сообщение Алаев Ян » 01 мар 2016, 22:56

Ратмир писал(а):OH-ГАКУ. и Макаровский БП.
ONGAKU знаю, а что такое Макаровский БП?

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза

#44

Сообщение Ратмир » 02 мар 2016, 04:49

Схему не выкладываю. Но могу сказать что у него по 30000 мкф на канал.

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза

#45

Сообщение Ратмир » 14 мар 2016, 18:29

Небольшие продвижки. Собрал стабилизаторы входного 6н8с-6ф6с
По БП выходного все равно склонился к Epos-ам, будет конечно не по 30000 мкф, а по 6000 мкф, но все же по минимуму.

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1186
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 117 раз

#46

Сообщение Алаев Ян » 14 мар 2016, 18:35

Круто!!! Лампы отличные! БП неплохо смотрятся, но без схемы трудно понять что это.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4164
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 376 раз
Поблагодарили: 137 раз
Контактная информация:

#47

Сообщение Роман Мирошниченко » 14 мар 2016, 18:40

Пришли таки лампы? Поздравляю! :clap:

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза

#48

Сообщение Ратмир » 14 мар 2016, 18:43

Ян пока без схем. Все сырое. сейчас обкатка стабов, потом обкатка входного каскада.
Даже эти дорогие лампы не получиться сразу обкатывать. придется купить пару 300В и их пытать.

Спасибо Роман, шли как ни странно быстро 10 дней. Но вот отправка, обратите внимание 29.02.16, а платил я еще ууу когда :smile:

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза

#49

Сообщение Ратмир » 17 мар 2016, 08:17

Двигаюсь дальше. Обкатал стабилизаторы. Запустились под нагрузкой как швейцарские часы.
немного на 10В поднять напряжение и все можно запускать входной каскад. Г3-118 только дождусь.

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза

#50

Сообщение Ратмир » 19 мар 2016, 14:56

По непонятным мне причинам подвел поставщик трансформаторов.
Заявлено 0,1 А 315В, проседает. хотя потребление 0,077А
Пришлось добавить немного витков. Стабилизатор заработал как надо !
по часику обкатаю каждый и хватит. думаю пора заняться основным БП.

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1186
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 117 раз

#51

Сообщение Алаев Ян » 13 апр 2016, 17:51

Ратмир писал(а):По непонятным мне причинам подвел поставщик трансформаторов.
Заявлено 0,1 А 315В, проседает. хотя потребление 0,077А
Очень часто радиолюбители при работе с трансформаторами допускают ошибку следующего содержания. Приведу пример.
Имеем РР усилитель. Каждая лампа КТ88 работает в классе А и потребляет 80 мА. Суммарный ток, который сливается с анодного стабилизатора 160 мА.
Радиолюбитель думает, ага, мне нужен анодный трансформатор, ну, допустим с обмоткой на 200 мА, пусть с запасом будет! Собирает усилитель, а трансформатор перегревается или рычит. Радиолюбитель чешет репу не понимая, почему так произошло. А причина тому - радиолюбитель ориентировался на средний ток потребления, а в справочнике на трансформатор указали максимальный амплитудный. Т.е. когда после, например, диодного моста образовалась емкость, то трансформатор тут же начал ощущать на себе импульсные токи которые стали добавочными к той нагрузке, которая там еще запланирована и оказалось, что запаса то совсем и нет, а целый недобор по мощности, от которого либо транс гудит, либо перегревается...
Очень хорошо расчет импульсных токов проводит программа PSUD, кажется, вот тут об этом тоже писал Владислав viewtopic.php?f=16&t=232

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза

#52

Сообщение Ратмир » 14 апр 2016, 15:03

В моем случае, я не знаю, почему так получилось. Но обкатку по 1 часу оба стабилизатора выдержали ток 0,077А. Нагрузка входного каскада будет порядка 0,050А, так что запас есть.

И гула или перегрева в трансформаторах тоже не было.

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза

#53

Сообщение Ратмир » 09 май 2016, 17:59

Небольшие продвижения. Основные фильтры 5,3mFx500V

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1186
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 117 раз

#54

Сообщение Алаев Ян » 09 май 2016, 20:36

Выглядит внушительно! Какой ток протекает через выравнивающие резисторы?

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза

#55

Сообщение Ратмир » 10 май 2016, 03:58

Пока все на стадии сборки. Замеры не делал.

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1186
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 117 раз

#56

Сообщение Алаев Ян » 10 май 2016, 17:35

А схема этих сборок имеется? Ну или какой там номинал у этих резисторов?

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза

#57

Сообщение Ратмир » 10 май 2016, 19:23

Схема монтажная. не подключены два конденсатора Epcos по 1,5 мкф (шунты) и не хватает симметрирующих резисторов по 220 кОм
Зелененькие ПТМН 5,6 Ом Ножи потом шинкой спаяю.
C_Data_Users_DefApps_AppData_Local_Packages_Microsoft.SkypeApp_kzf8qxf38zg5c_LocalState_ee2dbeda-193d-4768-9158-007e637c1648.jpg

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1186
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 117 раз

#58

Сообщение Алаев Ян » 10 май 2016, 19:48

Ратмир писал(а):и не хватает симметрирующих резисторов по 220 кОм
Т.е. те ПТМН, которые мы видим на фото - это последовательные RC???

Насколько я понимаю, то используемые конденсаторы на 250В. Я к тому, что выравнивать придется каждую пару соединенных конденсаторов.

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза

#59

Сообщение Ратмир » 10 май 2016, 20:01

Да epcos 1200х250В.( в сумме 500В) Я немного с экономил, тыс. 15.
А подключение ПТМН, мой коллега сказал так надо. Там целая статья у Карпова есть.

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1186
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 117 раз

#60

Сообщение Алаев Ян » 11 май 2016, 01:25

Если у Вас идет многозвенный RC фильтр, в каждом из которых С набран из двух последовательно соединенных конденсаторов по 250В, то на каждое звено должна быть своя пара выравнивающих резисторов. Я их не увидел в блоке, поэтому и спросил. Если Вы их все запараллелили и включили последовательно, то, наверное, можно бы было обойтись одной мощной парой резисторов. Вообще, мне было интересно, какой ток Вы пожертвовали на выравнивающие резисторы (обычно он выбирается на порядок больше тока утечки конденсаторов). Если бы была схема, все было бы проще анализировать. Если можно - что за статья Карпова? Сбросьте ссылку.
