Усилитель на EML-520B

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза
Контактная информация:

Усилитель на EML-520B

#1

Сообщение Ратмир » 26 фев 2016, 18:38



Усилитель мой второй. Собираем с напарником, он живет в Питере я в Уфе.
Он помогает мне и с расчетами и советами.
схема классика. входной каскад вначале планировал 6Н8С(МЭЛЗ) + 6Ф6С, сейчас склоняюсь 6CG7 + 6Ф6С.
выходной EML-520B
сейчас собираю стабилизаторы входного каскада. выходные намотал, даже пришлось станочек соорудить.
Схемы пока не прикладываю, потому что все сырое не обкатанное, как соберу обязательно выложу. Если лампы конечно приедут.
Последний раз редактировалось Алаев Ян 11 май 2016, 14:16, всего редактировалось 8 раз.

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза
Контактная информация:

#61

Сообщение Ратмир » 14 май 2016, 19:56

Вечер добрый Ян!
спасибо конечно, это очень щедрый подарок, но мне как-то неудобно. Вы же можете их легко продать на Авито.
даже не знаю.

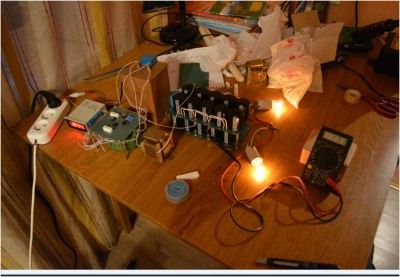

в продолжении темы, испытание под нагрузкой:
на входе ~150В, ампераж 0,44А
на выходе 170В, две лампочки по 25Вт
ошибься 0,044А

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4354
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 500 раз
Поблагодарили: 178 раз
Контактная информация:

#62

Сообщение Роман Мирошниченко » 15 май 2016, 15:32

:clap:

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза
Контактная информация:

#63

Сообщение Ратмир » 15 май 2016, 19:56

Спасибо Роман.
Ну пока радоваться еще рано.
напряжения немного не хватает 428В.
просадка на тр-ре ~345В.
придется немного подгонять.
download/file.php?mode=view&id=6147

Можно простенький индикатор напряжения приделать. Для гурманов.
download/file.php?mode=view&id=6148

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза
Контактная информация:

#64

Сообщение Ратмир » 16 май 2016, 17:46

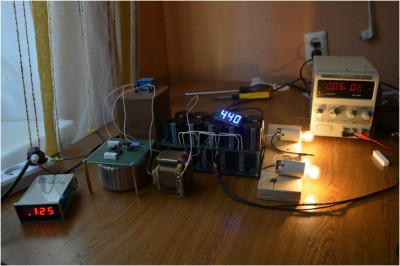

Подобрал соответствующую нагрузку, две ламы по 15Вт.
Напряжение как в расчете 440В ±2В. Просадки на трансформаторе уже нет ~350В! ток 0,125А
download/file.php?mode=view&id=6166

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза
Контактная информация:

#65

Сообщение Ратмир » 05 июл 2016, 12:38

На первом этаже расположу накальный тр-р, платы: защиты,автоматики (реле), стабы накалов.
download/file.php?mode=view&id=6951

Аватара пользователя
poty
Профи
Профи
Сообщения: 4870
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 576 раз
Контактная информация:

#66

Сообщение poty » 05 июл 2016, 12:58

Впечатляет! Вот когда понимаешь, что декларируемая простота классического SE разбивается о правду жизни их блоков питания.
Владислав

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза
Контактная информация:

#67

Сообщение Ратмир » 05 июл 2016, 13:22

И что самое интересное 70% усилителя это ТВЗ, 2 штучки! Неправильный расчет, неправильная их намотка приводит разочарованию :smile:

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза
Контактная информация:

#68

Сообщение Ратмир » 28 июл 2016, 17:47

Немного продвинулось со сдвигом на 1 месяц (приболел мой поставщик плат). Но все-таки платы пришли! 2 платы стабилизации накала, плата автоматики на 6 микросхемах и 2 платы защиты EML-520B.

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза
Контактная информация:

#69

Сообщение Ратмир » 14 авг 2016, 16:10

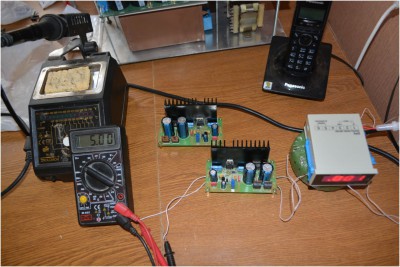

Накал 5В для EML-520B. Разгон 50 сек.
Wima style.JPG

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4354
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 500 раз
Поблагодарили: 178 раз
Контактная информация:

#70

Сообщение Роман Мирошниченко » 14 авг 2016, 16:37

Кипричик к кирпичеку!!! :wink:

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза
Контактная информация:

#71

Сообщение Ратмир » 14 авг 2016, 16:55

Осталось платку автоматики допаять. 2 трансформатора докупить (на накал и дежурки).
и блок питания в принципе будет готов.
платы защиты EML-520 от "разноса", устанавливаются непосредственно на самом усилителе, и будут подключаться цепями управления к плате автоматики блока питания.
И там уже рутина останется, лапочки обвязать дорогущими кондерами и резисторами :smile:
на известном сайте видел разделительные кондеры duelund по 33 т.р., слюну проглотил и ушел смотреть mundorf по 3,3 т.р

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4354
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 500 раз
Поблагодарили: 178 раз
Контактная информация:

#72

Сообщение Роман Мирошниченко » 14 авг 2016, 17:01

Ни чего себе!!!

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза
Контактная информация:

#73

Сообщение Ратмир » 15 авг 2016, 17:05

При нагрузке в 2,15 А, резисторы пришлось в воду засунуть. Стабилизатор на 1084 довольно горячий получился. Но т.к. на первом этаже там просторно, то оставлю радиатор пока таким.
2,6 Ом.JPG

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4354
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 500 раз
Поблагодарили: 178 раз
Контактная информация:

#74

Сообщение Роман Мирошниченко » 15 авг 2016, 19:43

Ратмир писал(а):При нагрузке в 2,15 А, резисторы пришлось в воду засунуть.
Чайку захотелось? :twisted:

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза
Контактная информация:

#75

Сообщение Ратмир » 15 авг 2016, 20:03

Пока рано. Обмоем после пусконаладки блока питания.

Аватара пользователя
AndreyK
Участник
Участник
Сообщения: 156
Зарегистрирован: 02 ноя 2015, 21:31
Откуда: Краснодар
Благодарил (а): 41 раз
Поблагодарили: 50 раз
Контактная информация:

#76

Сообщение AndreyK » 07 сен 2016, 16:28

Почему решили делать стабилизаторы накала на 1084, а не на L200 как у меня? Вроде ток накала 520В не превышает 2 А, что очень хорошо согласуется с возможностями L200 - в итоге получаете защиту цепи накала и плавный рост напряжения накала при пуске, что в свою очередь продлевает жизнь дорогой прямонакальной лампы.

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза
Контактная информация:

#77

Сообщение Ратмир » 08 сен 2016, 09:50

Доброго дня Андрей!
видел ваши стабы накала для 6S45P и EML520B-V4
Но времени уже не хватало долго разбираться, приятель предложил схему на 1084, ее и взяли за основу. В доп. защиту поставим пару супрессоров.
Мы больше внимания уделили правильному отключению БП и отключению его при аварии.

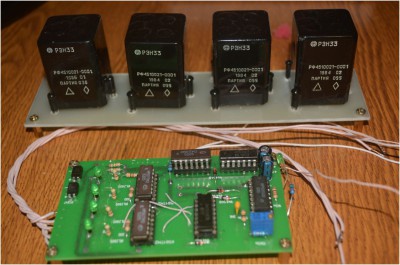

Сейчас БП урывками собираю. Обкатал плату задержки включения, она и управляет всеми реле, она же правильно отключает, она же через оптроны в случае аварии отключит анодное на EML520В и включит разряд. Через недельку уже закончу с ним.

p.s. может стабы надо было и на L200 собрать, но я думаю пусть мой усилитель уж будет немного другим.
плата автоматики1.JPG

Аватара пользователя
AndreyK
Участник
Участник
Сообщения: 156
Зарегистрирован: 02 ноя 2015, 21:31
Откуда: Краснодар
Благодарил (а): 41 раз
Поблагодарили: 50 раз
Контактная информация:

#78

Сообщение AndreyK » 08 сен 2016, 15:42

Ратмир писал(а):p.s. может стабы надо было и на L200 собрать, но я думаю пусть мой усилитель уж будет немного другим.
Согласен. Надо попробовать разные варианты.

Аватара пользователя
Ратмир
Посетитель
Посетитель
Сообщения: 118
Зарегистрирован: 25 фев 2016, 20:16
Откуда: Уфа
Поблагодарили: 3 раза
Контактная информация:

#79

Сообщение Ратмир » 27 сен 2016, 20:08

пока все встало из-за отсутствия тр-ра накала, который идет вторую неделю.
БП в БП.JPG

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4354
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 500 раз
Поблагодарили: 178 раз
Контактная информация:

#80

Сообщение Роман Мирошниченко » 27 сен 2016, 20:47

Ратмир, я только сейчас обратил внимание - такое количество индикаторов (на блоке питания? :oops: ), так и оставите? Это будет отдельный корпус ведь. Очень мне интересно будет посмотреть на итоговый дизайн. На то, как Вы это все оформите. :think:
Последнее время эти индикаторы так и лезут в мою спокойную жизнь со всех сторон. :twisted:
