Корпус для SRPP ECC802 лампового стерео-предусилителя FOREM

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3515
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 57 раз
Поблагодарили: 228 раз

#21

Сообщение Евгений Михеев » 08 фев 2016, 11:41

Касаемо корпуса и загибных моментов - не попасть достаточно просто. Ох уж этот корпус.... :-)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4272
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 134 раза
Поблагодарили: 368 раз

#22

Сообщение poty » 08 фев 2016, 13:01

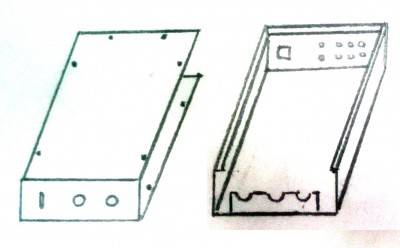

Я представляю это так:
Причём, загибы сверху вовсе необязательно делать по всей длине. Можно сделать просто "ушки" в нужных местах. Внутреннее шасси можно сделать из металла потоньше - нам от него нужно будет лишь функция опоры.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3515
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 57 раз
Поблагодарили: 228 раз

#23

Сообщение Евгений Михеев » 08 фев 2016, 14:30

Я смогу прозенкеровать под скрытый винт, сделав углубление сверлом много большего диаметра, то в этих местах снимется краска. С другой стороны, у меня и винтиков потайных нет черных, так что так или иначе на днище будут "белые пятна". Но вся соль в том, что тогда низ морды все это закроет. Теперь идею оценил.

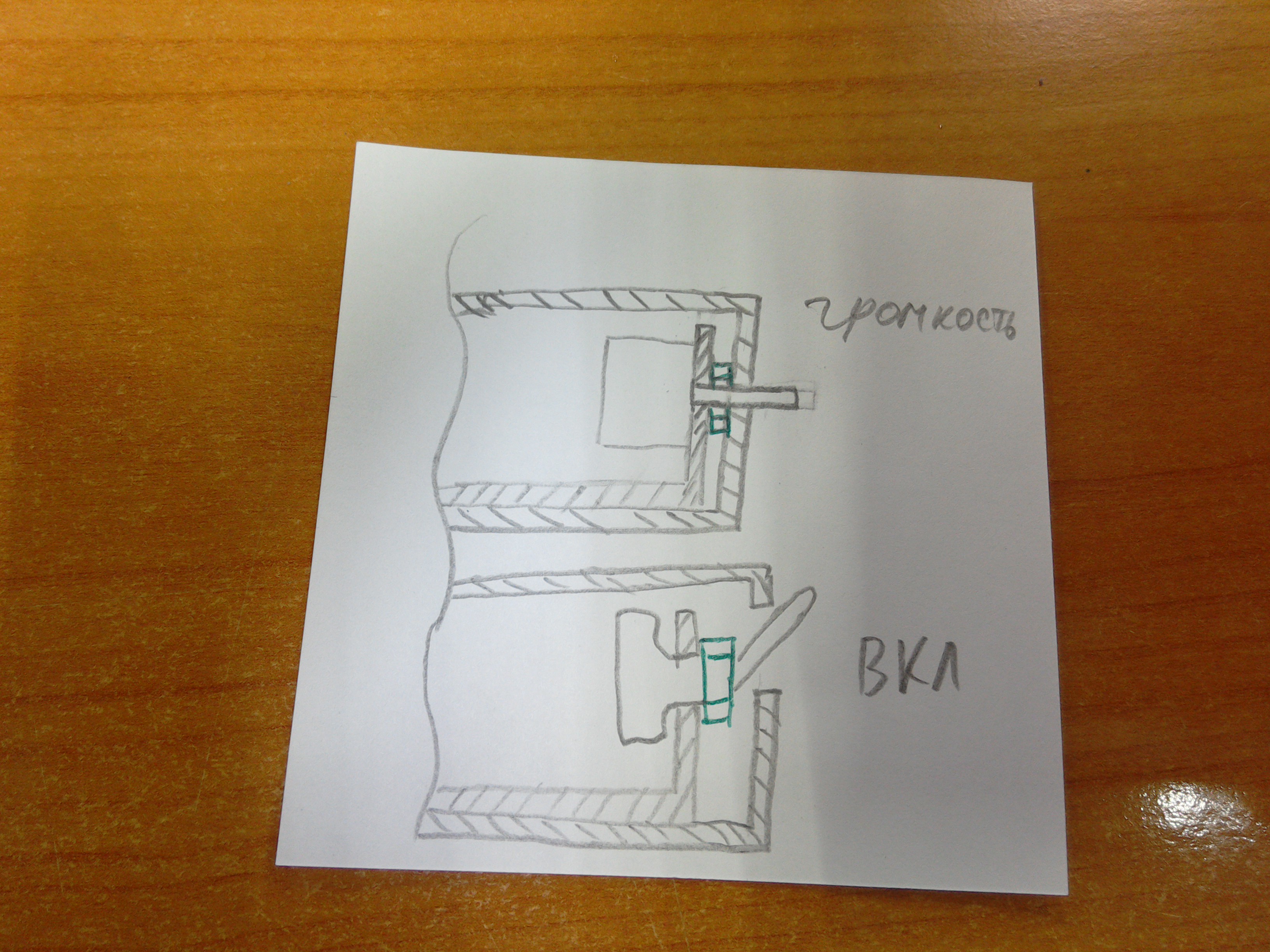

Теперь непосредственно о "морде".
Даже если мы делаем прорезь под тумблер, все равно тумблер надотприкрутить ко внутренней пластине (потому я нарисовал ее "в полный рост". И все равно получим расстояние между панелью передней и задней, равное толщине гайки тумблера. Модет тогда и с селектором и громкостью поступить так же - резать отверстие только под вал? Получим равное удаление передней панели от внутренней. Сейчас нарисую

[upd=1454931879][/upd]

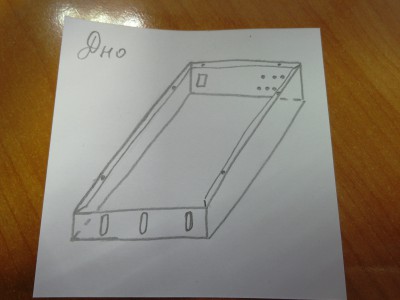

Схематично так.
Связался с производителем - максимум, который реально выжать - взять за основу мои моноблоки и добавить сверху подгибы для фиксации боковой стенки. Плюс крепеж внутрянки на пластине как говорили с самого начала.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4216
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 402 раза
Поблагодарили: 141 раз
Контактная информация:

#24

Сообщение Роман Мирошниченко » 08 фев 2016, 20:24

Давайте, только сразу оговоримся, что проблемы с корпусом, не повод опускать руки! Я думаю, можно и к болтам на морде найти дизайнерское обоснование. :think:

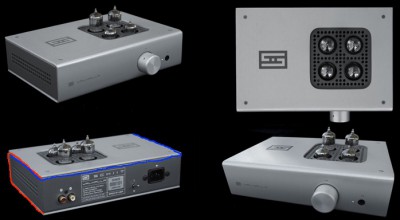

Я посмотрел галерею работ изготовителя корпусов, там есть такие варианты:
По моему, интересный вариант. Поменять лишь пропорции и там где боковины, сделать фронт/тыл.

[upd=1454950597][/upd]
С другой стороны, это ведь фактически то, что мы и нарисовали... Только "Г-образную" крышку добавить. :think:

[upd=1454951815][/upd]

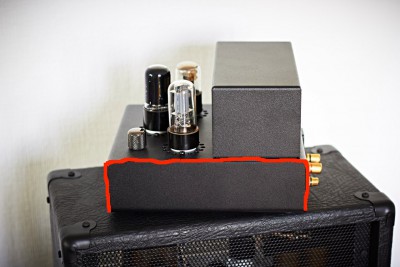

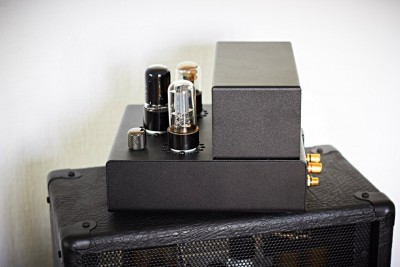

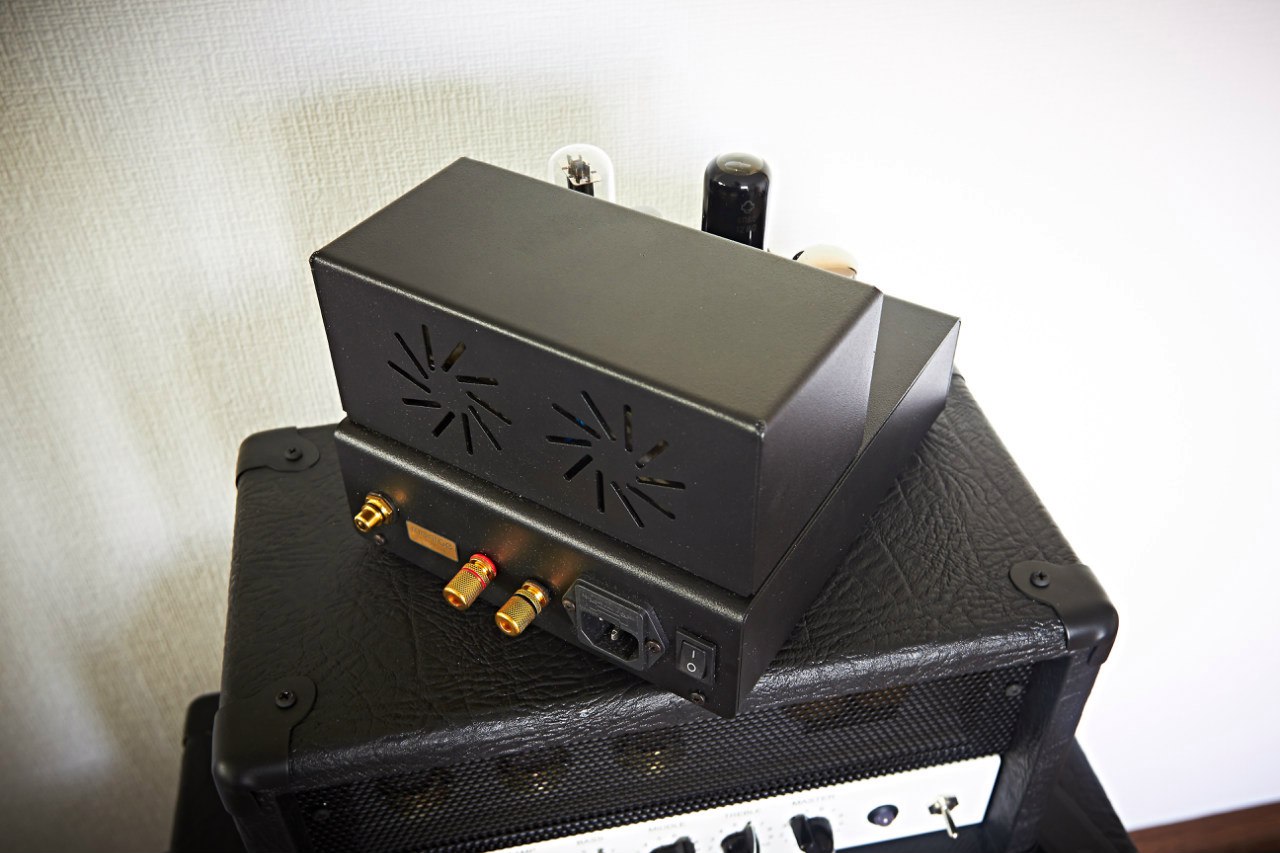

Вот, как я понимаю, корпуса моноблоков:
Если проявить фантазию, они из тех же двух "П-образных" элементов сделаны:
o8kfrxx-f4M +.jpg
Y8N1ny7OEtg +.jpg
Только развернуты в другой плоскости. :think:

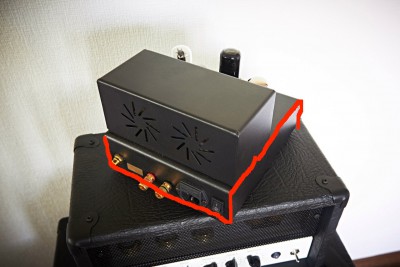

1-3-2 +.jpg
"П-образные" элементы красный и синий.
Т.е. идея наших корпусов аналогична тому, что делает этот мастер. Пропорции другие всего лишь.

Возможно мастеру просто не нравится наша инициатива. Корпуса не дорогие и ему не хочется ради этого напрягаться.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4272
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 134 раза
Поблагодарили: 368 раз

#25

Сообщение poty » 08 фев 2016, 20:57

Евгений, насколько я понимаю, изготовитель корпусов делает два вида:
- шасси, плюс панель снизу,
- две П-разные конструкции, соединенные вместе.
Почему бы нам не пойти по первому варианту, но заменить панель на Г-образную крышку с подгибом?
Я думаю, надо продолжать спрашивать.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3515
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 57 раз
Поблагодарили: 228 раз

#26

Сообщение Евгений Михеев » 08 фев 2016, 21:24

Не сложно, обычный матерный мужик с форума гитарплеер, коих там сотни)
Я уверен, что смогу доработать с ним вариант по итогу. Продолжу общение.

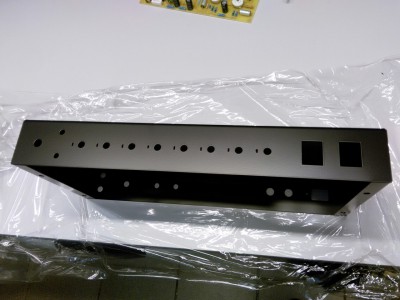

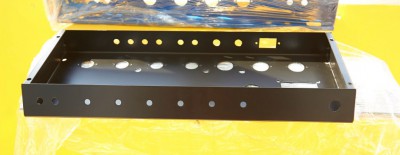

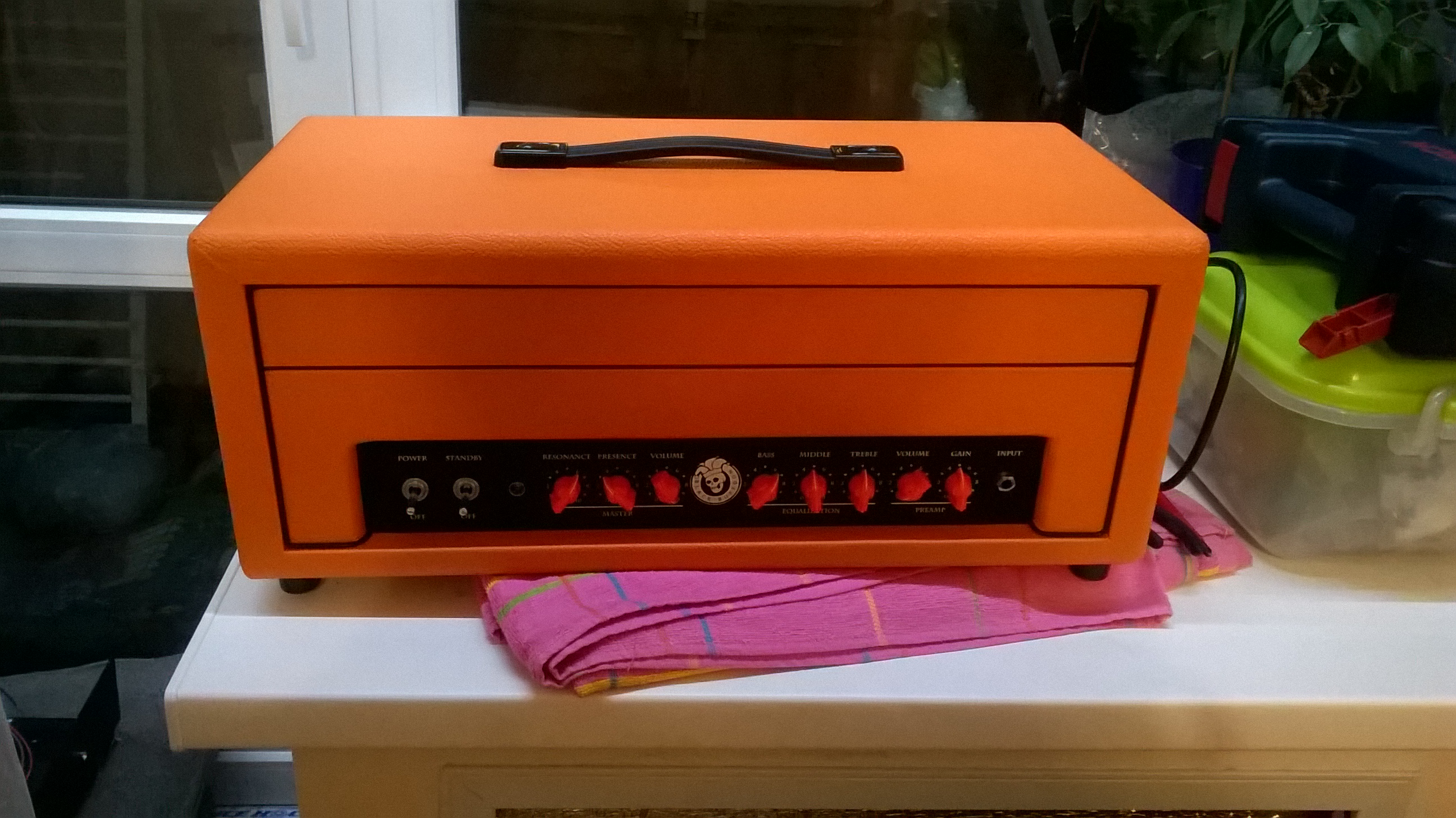

Насчет шасси - нижней пластины там не бывает, ей выступает дно деревянной будки... Я сейчас покажу, сфотографирую

[upd=1454956921][/upd]
Вот почему огрехи шасси и не столь важны в таком варианте.
Короб всё прикрывает

[upd=1454956970][/upd]
Кстати, я наконец его закончил)
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4216
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 402 раза
Поблагодарили: 141 раз
Контактная информация:

#27

Сообщение Роман Мирошниченко » 08 фев 2016, 21:44

zyu писал(а):Вот почему огрехи шасси и не столь важны в таком варианте.
Короб всё прикрывает
Ну, фотографии моноблоков, что я привел с его страницы, не выглядят "огрешными". Грубо (я бы сказал брутально), но аккуратно.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3515
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 57 раз
Поблагодарили: 228 раз

#28

Сообщение Евгений Михеев » 09 фев 2016, 00:14

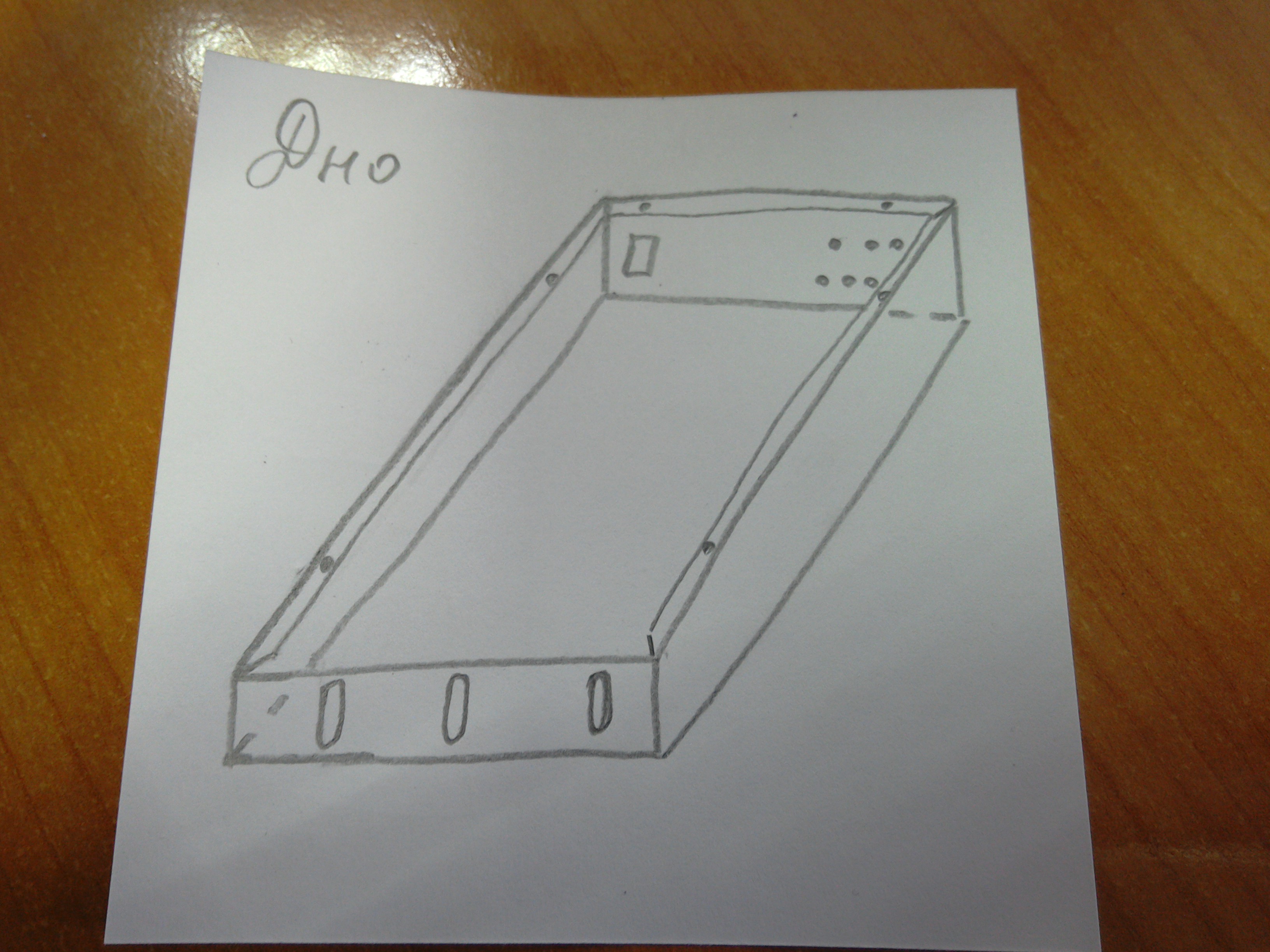

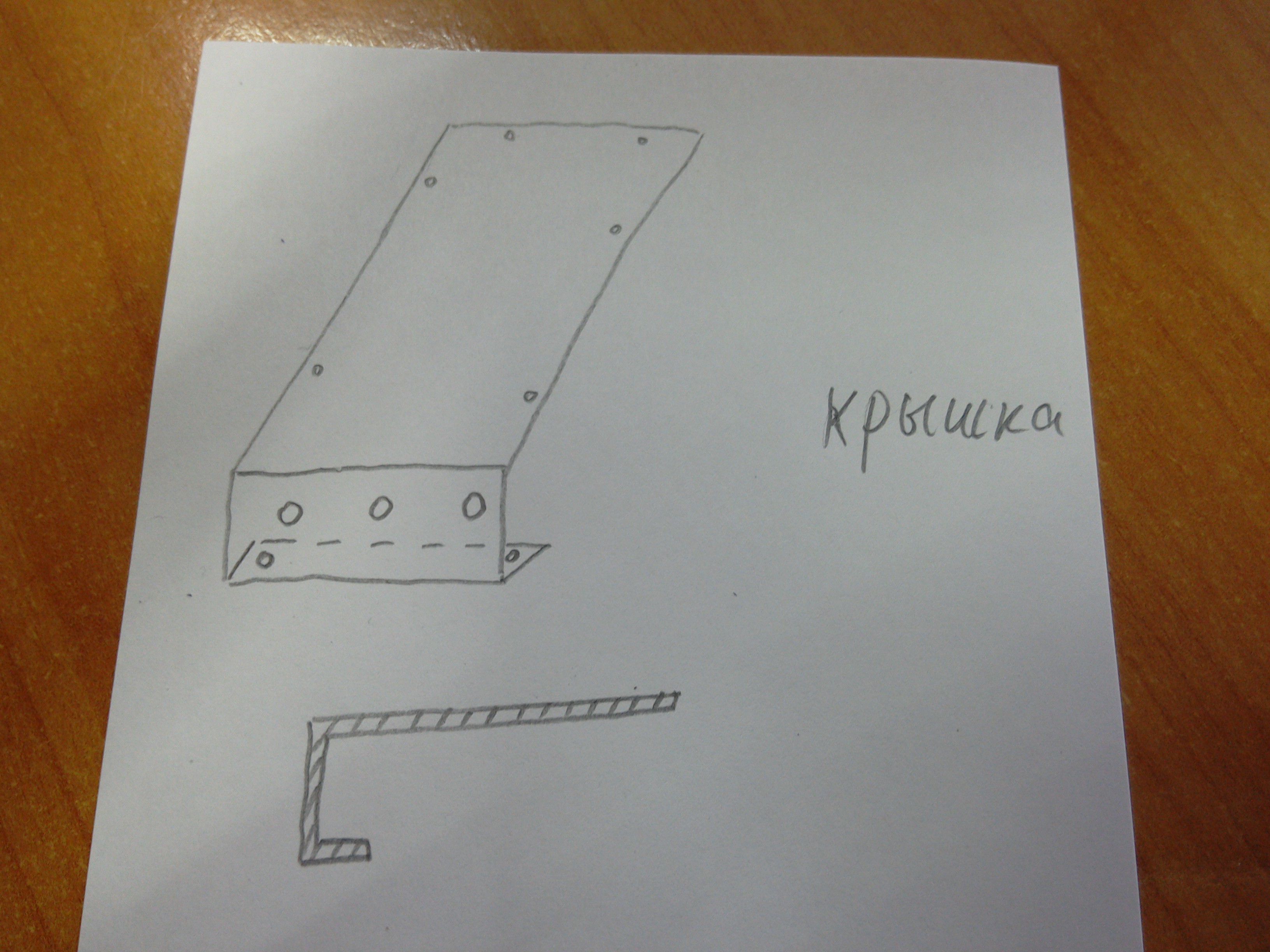

По корпусу нашему - загиб на лицевой панели возможен.
Я детально обсудил что да как. Вообщем основная мысль в том, что, действительно, это проблема неточности станка - чем больше изгибов - тем потом практически не реальней свести отверстия крепежей соосно. Честно говоря даже на моих моноблоках отверстие пришлось доработать. На пол миллиметра, но всё же. И это с учетом того, что загиб у меня один. Таким образом, если пытаться соединить шасси и г-крышку велик шанс (огромен) не попасть селекторами и громкостью. Таким образом мне видится опять же наш многострадальный самый перый вариант. А именно - подобие моноблока с подогнутой мордой.
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3515
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 57 раз
Поблагодарили: 228 раз

#29

Сообщение Евгений Михеев » 09 фев 2016, 12:24

Такой вариант нас устроит всех? :-)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4272
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 134 раза
Поблагодарили: 368 раз

#30

Сообщение poty » 09 фев 2016, 13:31

Меня вполне устроит! Надо только упомянуть ещё надписи спереди/сзади и опорную панель внутрь. Кстати, опорную панель можно прикрутить к тем же самым отверстиям, что и ножки! Тогда снизу вообще не будет видно никаких болтиков.
Роман, Ян, есть какие возражения/замечания и проч.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4216
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 402 раза
Поблагодарили: 141 раз
Контактная информация:

#31

Сообщение Роман Мирошниченко » 09 фев 2016, 13:57

zyu писал(а):Такой вариант нас устроит всех?
Мне тоже нравится! Полный простор для оформительского творчества. А, с тремя "курутилками" даже логичнее.
poty писал(а):Надо только упомянуть ещё надписи спереди/сзади и опорную панель внутрь.
Я предлагаю предусмотреть на верхней панели прорези (перфорацию) для вентиляции. Хотя бы прямые продольные полосы.
Последний раз редактировалось Роман Мирошниченко 09 фев 2016, 17:26, всего редактировалось 1 раз.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3515
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 57 раз
Поблагодарили: 228 раз

#32

Сообщение Евгений Михеев » 09 фев 2016, 14:22

Ответ от корпусника - надписи без проблем что на шершавой что на гладкой поверхности, но надо понимать, что на шершавой о мелочевках стоит забыть тоесть элементарно input output но без хитрых шрифтов.
По трансу хороший вариант сделать на базе тпк25. Можно еще поднять токи, можно оставить.

[upd=1455017229][/upd]
Еще важный момент - шелкуха в случае штучного изготовления поднимает стоимость на 2000, ох уж этот корпус..!
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4216
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 402 раза
Поблагодарили: 141 раз
Контактная информация:

#33

Сообщение Роман Мирошниченко » 09 фев 2016, 14:27

zyu писал(а):input output
Я не настаиваю, но может рускоязычные надписи сделать?

[upd=1455017304][/upd]
zyu писал(а):шелкуха
Это надписи?

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3515
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 57 раз
Поблагодарили: 228 раз

#34

Сообщение Евгений Михеев » 09 фев 2016, 14:34

Да, шелкография. Надписи. Я не против русскоязычных, тут сама суть вопроса.
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3515
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 57 раз
Поблагодарили: 228 раз

#35

Сообщение Евгений Михеев » 09 фев 2016, 14:53

Материал предлагаю 1.5 мм сталь - у меня на моноблоках нижняя крышка из нее- согнуть нереально!
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4216
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 402 раза
Поблагодарили: 141 раз
Контактная информация:

#36

Сообщение Роман Мирошниченко » 09 фев 2016, 15:58

zyu писал(а):Ответ от корпусника - надписи без проблем что на шершавой что на гладкой поверхности, но надо понимать, что на шершавой о мелочевках стоит забыть тоесть элементарно input output но без хитрых шрифтов.
Я за шершавую поверхность. На фотографиях она круто смотрится. Гладкая при тонком металле проигрывает.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3515
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 57 раз
Поблагодарили: 228 раз

#37

Сообщение Евгений Михеев » 09 фев 2016, 16:01

Гладкая да, смотриться хуже. Плюс у меня маленький кусочек краски скололся на моноблоке - без проблем подкрасил и даже фактура не пострадала.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4272
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 134 раза
Поблагодарили: 368 раз

#38

Сообщение poty » 12 фев 2016, 01:26

Передняя панель получается 105 по высоте и 255 по ширине. Плюс минус несколько миллиметров.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4216
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 402 раза
Поблагодарили: 141 раз
Контактная информация:

#39

Сообщение Роман Мирошниченко » 12 фев 2016, 23:41

Я бы предложил на "вкл" и "громкость" - пиктограммы (раньше делали "кружечек с палочкой" и "треугольник" или "- +") сверху, над ручками. А над селектором входов три жирных точки (чтобы средняя получалась прямо над ним). У нас ведь поверхность шершавая. Евгений сказал, тонкая графика будет плохо напечатана.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4272
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 134 раза
Поблагодарили: 368 раз

#40

Сообщение poty » 12 фев 2016, 23:44

Роман Мирошниченко писал(а):Я бы предложил на "вкл" и "громкость" - пиктограммы (раньше делали "кружечек с палочкой" и "треугольник" или "- +") сверху, над ручками. А над селектором входов три жирных точки (чтобы средняя получалась прямо над ним). У нас ведь поверхность шершавая. Евгений сказал, тонкая графика будет плохо напечатана.
Вот я примерно так и думал! Только жирные точки поставить и на включении тоже (одну пустую, другую - полную).
