POEMA'NU - 6С52Н ММ-фонокорректор с двумя переключаемыми входами

#1

Сообщение poty » 10 мар 2016, 15:54



Начинаем разработку фонокорректора. На каком варианте фонокорректора останавливаемся?
Владислав

Аватара пользователя
poty
Профи
Профи
Сообщения: 4182
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 122 раза
Поблагодарили: 318 раз

#161

Сообщение poty » 20 май 2016, 23:33

zyu писал(а):Пока вопрос на вскидку - какие радиаторы используем? С банзая или из чипдип? Я про ПА
Банзай! Все радиаторы с чипа идут на ПС.

Я ещё обращаю внимание на следующее. Расположение дорожек на плате не учитывает установку деталей. Поэтому, я настоятельно рекомендую не устанавливать компоненты прижатыми к плате. Пусть там будет зазорчик хотя бы в 1 мм. Напряжения достаточно большие, не дай бог через маску пробьёт, а нам этого не нужно. На UTAP я старался спрятать высоковольтные линии во внутренние слои, но и там есть места, где нужно быть аккуратным. Здесь же мне пришлось пожертвовать удобством ради скорости разводки и короткости дорожек.

Я ещё раз этот тезис повторю, когда мы будем делать ПС - там плата будет очень сложная для сборки, нужно быть предельно внимательными.

Установить 5В получилось на плате ДБП?
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3283
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 35 раз
Поблагодарили: 176 раз

#162

Сообщение Евгений Михеев » 20 май 2016, 23:46

Я все понимаю, я сто раз завтра переверну в руках плату перед пайкой.

5в миссия выполнена)
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3283
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 35 раз
Поблагодарили: 176 раз

#163

Сообщение Евгений Михеев » 21 май 2016, 18:05

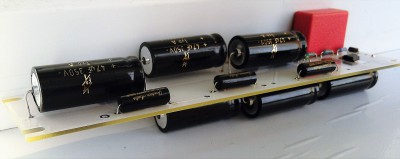

Еще одна готова :)
ПА
Протестировал от 5В трансформатора - всё в порядке!
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4182
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 122 раза
Поблагодарили: 318 раз

#164

Сообщение poty » 21 май 2016, 18:28

Отлично! Прямо пекутся все платы. :-)
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4064
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 297 раз
Поблагодарили: 103 раза
Контактная информация:

#165

Сообщение Роман Мирошниченко » 21 май 2016, 18:31

poty писал(а):Прямо пекутся все платы.
Я тоже в шоке!

Аватара пользователя
poty
Профи
Профи
Сообщения: 4182
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 122 раза
Поблагодарили: 318 раз

#166

Сообщение poty » 21 май 2016, 18:47

Это пока линейные цепи. :-) начнём сигнальные, вот там будет затык! Ну, ничего, главное, что дело движется, да ещё такими космическими скоростями!
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3283
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 35 раз
Поблагодарили: 176 раз

#167

Сообщение Евгений Михеев » 22 май 2016, 16:43

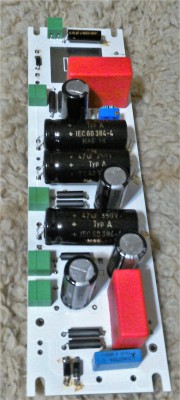

ПП
Только вот мыть уже завтра - кончились ватные палочки и диски :)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4182
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 122 раза
Поблагодарили: 318 раз

#168

Сообщение poty » 22 май 2016, 20:07

Yessss! Ещё одна есть! Красота, конечно, спорна, тут больше функциональности... Но собрана классно!
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3283
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 35 раз
Поблагодарили: 176 раз

#169

Сообщение Евгений Михеев » 22 май 2016, 20:42

Я в процессе сборки последней... Есть вопрос. R61 - 22к beyschlag На схеме 1 Ватт, в реалии они 0.4Ватт.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4064
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 297 раз
Поблагодарили: 103 раза
Контактная информация:

#170

Сообщение Роман Мирошниченко » 22 май 2016, 21:04

poty писал(а):Красота, конечно, спорна, тут больше функциональности...
А что у Вас вызывает сомнения? :smoke: По-моему очень даже красиво получится. Это ведь еще будет у нас в разных плоскостях установлено. Очень выгодное решение, что двухсторонние платы встали боком. Оно само так получилось, но если бы я их увидел (как сейчас собранными) я бы буквально настаивал. Плюс, при такой плотной установке (за счет разной высоты плат по деталям) не будет тесноты. Это ведь на моей компоновочной схеме эта плата выглядит прямоугольничком, а в жизни зазор до соседей будет гораздо больше.

Мне очень нравится то, что получается.

Я вот смотрю и начинаю сомневаться в своем желании медь оставлять внутри корпуса открытой (конечно, пока не ясно, как она вообще будет выглядеть). На черном корпусе поставим белые платы с черными конденсаторами - это стильно!

:clap: :clap: :clap: :clap:

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4064
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 297 раз
Поблагодарили: 103 раза
Контактная информация:

iRIAA

#171

Сообщение Роман Мирошниченко » 22 май 2016, 21:20

Я вот все время думаю по поводу
poty писал(а):специального "измерительного инструмента" - iRIAA, позволяющего оценить качество коррекции RIAA с использованием обычных источников.
Может быть есть смысл, взять это у Яна и отправить Евгению (с этим или следующим корпусом). А потом эта штука вернется вместе с готовым фонокорректором обратно.

Я думаю, это вопрос месяца-двух (сейчас больше мои корпуса тормозят). Даже если у Яна что-то приостановится из-за этого - погоды уже это не сделает. А качественно выполненный корректор на нувисторах, как раз и позволит снять нервозность по поводу сроков "фонокорректора Романа". Собственно весь комплект "временной усилительной секции" для этого и задумывался.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3283
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 35 раз
Поблагодарили: 176 раз

#172

Сообщение Евгений Михеев » 22 май 2016, 22:53

Половину последней осилил. Остатки завтра.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4064
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 297 раз
Поблагодарили: 103 раза
Контактная информация:

#173

Сообщение Роман Мирошниченко » 22 май 2016, 23:02

Фух... Я думал их на фото две. И что нужно менять всю компоновку в корпусе. :insane:

Аватара пользователя
poty
Профи
Профи
Сообщения: 4182
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 122 раза
Поблагодарили: 318 раз

#174

Сообщение poty » 23 май 2016, 00:29

zyu писал(а):Есть вопрос. R61 - 22к beyschlag На схеме 1 Ватт, в реалии они 0.4Ватт.
Это пережитки первоначального назначения на эти места Royal. Ток через данные цепи в устоявшемся режиме не протекает, поэтому мощность здесь непринципиальна.
Роман Мирошниченко писал(а):По-моему очень даже красиво получится.
Обычно плату заполняют равномерно, но я здесь не очень-то на это внимания обращал. Нужно было и место сэкономить, и не попасть под пробой под высоким напряжением. Получился некоторый абстракционизм.
Роман Мирошниченко писал(а):Может быть есть смысл, взять это у Яна и отправить Евгению (с этим или следующим корпусом). А потом эта штука вернется вместе с готовым фонокорректором обратно.
Я, может, неправильную вещь скажу, но лучше закупиться для неё деталями и собрать на макете прямо у Евгения. И не пересылать много раз. Думаю, даже дешевле выйдет.
zyu писал(а):Половину последней осилил. Остатки завтра
Так приятно видеть воплощение своих замыслов! Спасибо, Евгений! С нашими проектами напаяетесь теперь на годы вперёд!
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4064
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 297 раз
Поблагодарили: 103 раза
Контактная информация:

#175

Сообщение Роман Мирошниченко » 23 май 2016, 06:29

poty писал(а):лучше закупиться для неё деталями и собрать на макете прямо у Евгения
Давайте так и поступим. Тем более, раз Евгений уже в виниле, значит и себе будет корректор собирать. Пригодится.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3283
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 35 раз
Поблагодарили: 176 раз

#176

Сообщение Евгений Михеев » 23 май 2016, 22:28

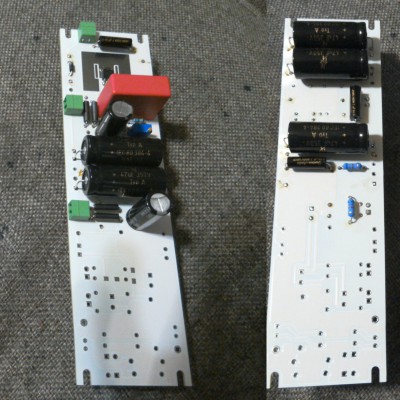

Допинал :-)
ПЛ
Владислав, в самом низу 120 ом резистор? Под синим конденсатором? По логике да, но лучше спросить :)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4182
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 122 раза
Поблагодарили: 318 раз

#177

Сообщение poty » 23 май 2016, 22:45

zyu писал(а):Владислав, в самом низу 120 ом резистор? Под синим конденсатором? По логике да, но лучше спросить
Если этот тот, что ещё не впаян, то да.
Проблемы были какие? :-)
Эта плата выглядит лучше! :-) (Это я не про сборку, а про свою инженерию)
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3283
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 35 раз
Поблагодарили: 176 раз

#178

Сообщение Евгений Михеев » 23 май 2016, 22:53

Проблемы? После Вашего выстраивания схемы никаких. Без шуток, детали сами просятся в свои посадочные)
Да, тот что не впаян) Завтра генеральная помывка.
И да, остальные платы по сравнению с этой кажутся обделенными :-)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4182
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 122 раза
Поблагодарили: 318 раз

#179

Сообщение poty » 26 май 2016, 17:22

Я начну описывать предварительные шаги до начала сборки ПС. У нас на плате ПС используются три вида конденсаторов: Supreme, ZN, К40У9. Все эти конденсаторы - неполярные. Однако для нашего случая нам важно, чтобы они как можно меньше собирали внешних помех. Поэтому нужно определить, какой вывод подсоединен к обкладке, располагающейся ближе всего к внешней части конденсатора (корпусу). Для конденсаторов питания этот вывод нужно подключать к земле, для остальных конденсаторов - к выходу предыдущего каскада.

Как определить этот вывод:
- как вариант нужно попробовать измерить ёмкость между каждым из выводов и металлическим корпусом или фольгой, которую обмотать вокруг неметаллического корпуса; наибольшая ёмкость будет показывать нужный вывод;
- второй вариант - включить конденсатор в звуковой тракт (вывод на вход - корпус на выход) и сравнить громкости в зависимости от используемых выводов; наибольшая громкость будет показывать нужный вывод.

Это нужно сделать для трёх видов конденсаторов на одном образце, остальные поставить так же, ориентируясь по направлениям надписей на корпусе.

На плате предусмотрена установка двух электролитических конденсаторов. Их не нужно устанавливать сразу. Возможно, их вообще не потребуется устанавливать.

Для тепловой защиты и внутреннего экранирования на плате есть места под чип-диповские пластинчатые радиаторы. Их нужно устанавливать с зазором минимум 1мм от платы. Перед установкой некоторые из них желательно согнуть - это уже когда до них дойдёт очередь, тогда определимся.

Плату предлагаю собирать от выходов и тестировать по мере сборки (покаскадно).
Владислав

Аватара пользователя
poty
Профи
Профи
Сообщения: 4182
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 122 раза
Поблагодарили: 318 раз

#180

Сообщение poty » 27 май 2016, 14:00

Детали для iRIAA:
Резисторы:
http://www.ebay.com/itm/2pcs-IRC-RNC65J-60-4R-60R ... 1704857475?hash=item25a65c4f83
http://www.ebay.com/itm/2pcs-Vishay-BC-PHILIPS-MP ... 1141547423?hash=item2584c8e19f
http://www.ebay.com/itm/2pcs-Vishay-BC-PHILIPS-MP ... 1156724591?hash=item2331a4936f
http://www.ebay.com/itm/10pcs-PHILIPS-MRS25-42-2K ... 1193520351?hash=item2587e1ecdf
http://www.ebay.com/itm/4pcs-IRC-RN60D-511K-0-5W- ... 1663166322?hash=item234fd44372
Конденсаторы:
http://www.ebay.com/itm/2pcs-PHILIPS-BC-KP-6200P- ... 1364273437?hash=item233e03851d
http://www.ebay.com/itm/2pcs-PHILIPS-BC-KP-1800P- ... 1370080327?hash=item233e5c2047

Это - моё видение. Если есть где взять в другом месте - согласен на любой расклад.
