POEMA'NU - 6С52Н ММ-фонокорректор с двумя переключаемыми входами

#1

Начинаем разработку фонокорректора. На каком варианте фонокорректора останавливаемся?

#221

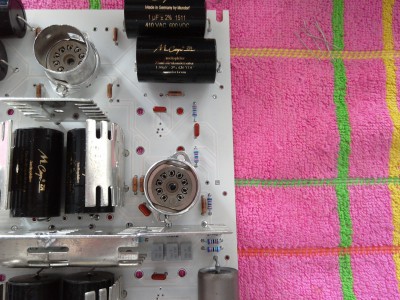

Спасибо. Ну, а в установленном виде я их увижу на плате.

#222

Вот

Моемся дальше

#223

Круть!

Конденсатор тоже отлично вписался с пайкой корпуса.

#224

В самом низу платы у нас реле. Это то, котороя я заказывал с ебэя? Я бы его тоже впаял)

#225

Евгений Михеев писал(а):В самом низу платы у нас реле. Это то, котороя я заказывал с ебэя? Я бы его тоже впаял)

Да, это оно!

#226

Круто (про экран)!!!

Вот это конструевина получается! Она реально заслуживает персонального бункера!

#227

Владиславя думаю впаять нувисторы. Они пронумерованы. Чему соответствуют цифры?
И прошу от Вас рекомендации по перемычкам.

#228

Цифры соответствуют наборам характеристик, которые приведены в viewtopic.php?p=8900#p8900
Все нувисторы находятся в норме по характеристикам, поэтому можно ставить куда угодно. Единственно, я бы выбрал две близких по параметрам пары ламп для первого каскада (лампы в парах лучше подбирать по более жестким критериям).
Например, номер 2 и 4 - для входного каскада одного канала, 3 и 5 - второго канала. Оставшиеся - для выходного каскада.

По перемычкам - я рисовал схему соединений здесь: viewtopic.php?p=9545#p9545

#229

Настоятельнейше предлагаю одеть нашу посеребренку в такую фирмовую одежку
http://www.tube-town.net/ttstore/Cables-Wires/Cab ... ng-tubing-1-0-mm-1m::6219.html
Имеется 1 метр

#230

Я не против, а даже за.

#231

Да, будет классно. Это для защиты от механического повреждения? Или, как дополнительная изоляция?

#232

Скорее, как основная изоляция. Посеребренный провод, который мы купили - не имеет никакой изоляции.

#233

Тогда, тем более это хорошая идея!

#234

Просто очень понравилась суть: внутри тканевая кальчуга, сверху силиконовый изолятор. Не встречал такой в России в продаже. Думаю, по случаю привезу себе метров 20 с Германии.

#235

Так можно и межблочники делать начать.

#236

А чего бы и нет) У меня давно мысль была попробовать микс из меди на сигнал и серебра на землю.

#237

А я бы заказал для себя комплект кабелей под новую усилительную секцию. Фирму не хочу, так как сориентировал систему на авторский подход. С самодельщиками пока не связывался - боюсь разводилова. Мути в данном направлении много. А вопрос решать нужно.

Короче - я потенциальный клиент.

#238

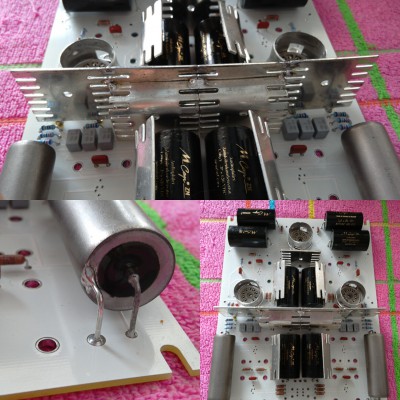

Вот этот момент. Ухо не даст поставить стойку. Подгибаем вниз?

#239

Евгений Михеев писал(а):Ухо не даст поставить стойку. Подгибаем вниз?

Не понял! Можно поподробнее?

#240

У ламповой панели верхнее крепежное ухо перекрывает отверстие в плате для стойки, чтобы крепить площадки нувисторов.
