POEMA'NU - 6С52Н ММ-фонокорректор с двумя переключаемыми входами

Аватара пользователя
poty
Профи
Профи
Сообщения: 4141
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 116 раз
Поблагодарили: 305 раз

POEMA'NU - 6С52Н ММ-фонокорректор с двумя переключаемыми входами

#1

Сообщение poty » 10 мар 2016, 15:54



Начинаем разработку фонокорректора. На каком варианте фонокорректора останавливаемся?
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4066
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 293 раза
Поблагодарили: 102 раза
Контактная информация:

#321

Сообщение Роман Мирошниченко » 21 июл 2016, 14:56

Теоретически, я могу попытаться привязать ускорение свободного падения к методике "бери больше - кидай дальше"... :oops:
Но, такие понятия!!! :insane: ...
Все, больше за изготовление радиаторов не берусь. :-)

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3259
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 34 раза
Поблагодарили: 164 раза

#322

Сообщение Евгений Михеев » 21 июл 2016, 15:00

poty писал(а):Пульсации (до LR8) неплохо бы посмотреть на осцилле, но это если будет время.
Найду его)
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3259
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 34 раза
Поблагодарили: 164 раза

#323

Сообщение Евгений Михеев » 22 июл 2016, 11:32

Я вчера всё протестировал!
Итак, вот результаты:
Сеть - 225В ( на момент замера, в конце замеров 224В)
Накал до стаба 10,8В
Накал после стаба 6.2В
ПРАВ ЛЕВ
до LR8 266 266
после LR8 225 225
на R43 48.2 48.2 (оба канала одинаковы)
катоды V9 106(3v9) 113(8v9)
Далее лампы:
6V5 - 188
1V5 - 103
1V6 - 188
6V6 - 109
R35 и второго канала 0.63В
Катодные резисторы первого каскада 0.68 оба канала
158В на анодах и 80В на катодах - одинаково на оба канала
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4141
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 116 раз
Поблагодарили: 305 раз

#324

Сообщение poty » 22 июл 2016, 12:03

Фактически получается следующее:
1. Накал нестабилизированный: 10,6В (идеал 10,3В) Думаю, нужно оставлять.
2. Накал стабилизированный: 6,2В (идеал 6,3В) - оставляем.
3. Подъём накала?
4. B+ нестабилизированное: 260В (идеал 270В) - здесь я бы поднял.
5. Стабилизированное 3-го каскада: 225В / 225В (идеал 225В)
6. Стабилизированное 2-го каскада: 188В / 188В (идеал 185В) - оставляем
7. Стабилизированное 1-го каскада: 158В / 158В (идеал 145В) - на верхнем участке желаемого, но пока оставляем.
8. Ток 3-го каскада: 4,82мА / 4,82мА (идеал 5мА) - оставляем
9. Ток 2-го каскада: 0,93мА / 0,93мА (идеал 1мА) - оставляем
10. Ток 1-го каскада: 4,53мА / 4,53мА (идеал 5мА) - оставляем
11. Баланс 3-го каскада: 106В / 113В (идеал 112В) - оставляем
12. Баланс 2-го каскада: 103В / 109В (идеал 188/2=94В) - оставляем
13. Баланс 1-го каскада: 80В / 80В (идеал 158/2=79В) - оставляем
14. Пульсации перед LR8?
15. Пульсации перед LM1085?

Т.е., пока, по измерениям, у меня только одно подозрение - п.4. Надо дождаться проверки по пульсациям и уровню подъёма накала.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3259
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 34 раза
Поблагодарили: 164 раза

#325

Сообщение Евгений Михеев » 22 июл 2016, 12:31

Подъем накала 48 вольт
Пульсации вечером осилим)
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3259
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 34 раза
Поблагодарили: 164 раза

#326

Сообщение Евгений Михеев » 23 июл 2016, 22:14

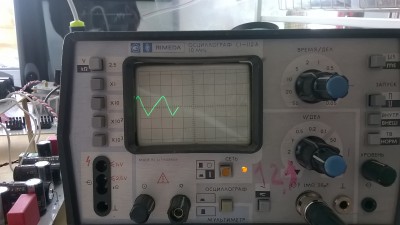

Итак, замер осциллографом.
После платы выпрямления, но до стабилизатора.
Далее цитирую Владислава:
"Отлично! 1В от пика до пика, примерно 0,5В от уровня RMS до минимума. Значит, можно немного расслабиться по отношению к уровню запаса, который мы добавили на накал."
Я тоже очень рад :)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4141
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 116 раз
Поблагодарили: 305 раз

#327

Сообщение poty » 23 июл 2016, 23:22

Значит, делаем две доделки : пытаемся увеличить высокое немножко и притушить накал.
С высоким определились, вроде. А вот с накалом... нужно где-то поставить 0,3-0,5Ом сопротивление...

Кстати... Можно уже и послушать. :)
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3259
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 34 раза
Поблагодарили: 164 раза

#328

Сообщение Евгений Михеев » 24 июл 2016, 11:50

Высокое я постараюсь сегодня приподнять, запас резисторов есть!
По накалу - только если на место гасящего резистора на плате стабилизации, если хотим "изящно".
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4066
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 293 раза
Поблагодарили: 102 раза
Контактная информация:

#329

Сообщение Роман Мирошниченко » 24 июл 2016, 11:59

poty писал(а):Кстати... Можно уже и послушать.
Ого-го!!! :clap:

Аватара пользователя
poty
Профи
Профи
Сообщения: 4141
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 116 раз
Поблагодарили: 305 раз

#330

Сообщение poty » 24 июл 2016, 12:56

Евгений Михеев писал(а):По накалу - только если на место гасящего резистора на плате стабилизации, если хотим "изящно".
Я это и имел в виду, просто мощность там большая, не менее 2Вт резистор нужен, а лучше - больше.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3259
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 34 раза
Поблагодарили: 164 раза

#331

Сообщение Евгений Михеев » 24 июл 2016, 16:26

У меня есть туда отличный пяти ваттный кандидат

Высокое - 275В до стабилизатора.

Накал 9.8В до стабилизатора
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4141
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 116 раз
Поблагодарили: 305 раз

#332

Сообщение poty » 24 июл 2016, 18:38

Это при каком напряжении сети?
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3259
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 34 раза
Поблагодарили: 164 раза

#333

Сообщение Евгений Михеев » 24 июл 2016, 18:51

226В
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4141
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 116 раз
Поблагодарили: 305 раз

#334

Сообщение poty » 24 июл 2016, 19:03

Меня эти цифры устраивают. Будем считать, что напряжения настроили. Теперь - прослушивание!
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4066
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 293 раза
Поблагодарили: 102 раза
Контактная информация:

#335

Сообщение Роман Мирошниченко » 24 июл 2016, 19:21

:pray: :pray: :pray:

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3259
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 34 раза
Поблагодарили: 164 раза

#336

Сообщение Евгений Михеев » 24 июл 2016, 20:38

Владислав, я могу использовать для первого запуска "объединенную землю?" У меня есть заготовки проводов с разьемами на 1 конце, но они собраны из микрофонного кабеля - левый, правый канал и земля - оплетка.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4141
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 116 раз
Поблагодарили: 305 раз

#337

Сообщение poty » 24 июл 2016, 20:57

Евгений Михеев писал(а):Владислав, я могу использовать для первого запуска "объединенную землю?" У меня есть заготовки проводов с разьемами на 1 конце, но они собраны из микрофонного кабеля - левый, правый канал и земля - оплетка.
Вполне! Участок короткий, на данном этапе нужно определить отсутствие фона и достаточность усиления. Единственная проблема-неизвестно в каком положении находится входное реле и хороший ли там контакт. Возможно, стоит пару раз его перещелкнуть с помощью батарейки или вообще припаяться после него (на центральный переключающий контакт).
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3259
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 34 раза
Поблагодарили: 164 раза

#338

Сообщение Евгений Михеев » 24 июл 2016, 21:16

Ну я уже определил в каком оно положении)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4141
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 116 раз
Поблагодарили: 305 раз

#339

Сообщение poty » 24 июл 2016, 21:48

Хочется уже понять, что всё не зря... С первого раза... Потому что столько сделано усложнений и дополнительных мер для этого, что...
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3259
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 34 раза
Поблагодарили: 164 раза

#340

Сообщение Евгений Михеев » 24 июл 2016, 22:32

Что это обалдеть как звучит с первого раза!!!!!!!!!!!
Да! Это победа, безоговорочная!
Дорогу осилит идущий
