POEMA'NU - 6С52Н ММ-фонокорректор с двумя переключаемыми входами

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

POEMA'NU - 6С52Н ММ-фонокорректор с двумя переключаемыми входами

#1

Сообщение poty » 10 мар 2016, 15:54



Начинаем разработку фонокорректора. На каком варианте фонокорректора останавливаемся?
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#61

Сообщение Роман Мирошниченко » 16 апр 2016, 15:18

poty писал(а):Если существенно экономить
Нет, давайте пока обойдемся без этого. Затея, по Вашим словам, и так "авантюрная". Не стоит усложнять ситуацию компромисными комплектующими. Я пока платежеспособен, ВЫ решайте - я сделаю перевод.
poty писал(а):Персонально я остановился бы на Mundorf MCap-ZN, но они очень большие (22 x 37 mm)
Не знаю, где их придется Вам размещать (это на UTAP я бы уже мог сориентироваться) и какие это вызовет трудности. Но, большие - это круто смотрится!
poty писал(а):в нужном количестве - 6 шт. - у них не нашлось и они выслали только два.
Эти конденсаторы не должны быть одинаковыми? Я про то, что если докупать, то может все-таки шесть?

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#62

Сообщение poty » 16 апр 2016, 17:23

Роман Мирошниченко писал(а):Эти конденсаторы не должны быть одинаковыми? Я про то, что если докупать, то может все-таки шесть?
Ну, наверное, по хорошему - да... Но тогда это будет ещё больший расход.
Роман Мирошниченко писал(а):Не знаю, где их придется Вам размещать (это на UTAP я бы уже мог сориентироваться) и какие это вызовет трудности.
Да просто даже если взять 6 штук, на загиб выводов ещё хотя бы по 3 мм с каждой стороны оставить, примерно по паре миллиметров между ними, то плата минимум будет 142х43... Это четверть UTAP, просто на эти конденсаторы. Разместить я всё размещу. Придётся плату переделывать, правда...
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#63

Сообщение Роман Мирошниченко » 16 апр 2016, 17:33

poty писал(а):Ну, наверное, по хорошему - да... Но тогда это будет ещё больший расход.
Но, это будет правильно. Те, два еще пригодятся где-нибудь. Заказывайте шесть.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3522
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 58 раз
Поблагодарили: 228 раз

#64

Сообщение Евгений Михеев » 16 апр 2016, 23:24

Роман Мирошниченко писал(а):Но, это будет правильно. Те, два еще пригодятся где-нибудь. Заказывайте шесть.
Я прикину, возможно, себе заберу. С Владиславом отдельно обсудим возможность применения в моем балансном преде. Не пропадут)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#65

Сообщение poty » 16 апр 2016, 23:28

Эхх! Классная была серия конденсаторов! Евгений, но Вам, к сожалению, нужно как минимум 4 таких конденсатора! :-) Хотя, скажем прямо, в любом Вашем текущем устройстве заменить байпас - явно почувствуете положительные изменения!
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3522
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 58 раз
Поблагодарили: 228 раз

#66

Сообщение Евгений Михеев » 16 апр 2016, 23:33

Вот и я о том же толкую) Я не последний день собираю, пригодятся! Если никто не против - заберу!
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#67

Сообщение Роман Мирошниченко » 16 апр 2016, 23:37

zyu писал(а):Если никто не против - заберу!
Вроде НИКТО не против :smile:

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3522
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 58 раз
Поблагодарили: 228 раз

#68

Сообщение Евгений Михеев » 23 апр 2016, 10:37

Поехали трансы)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#69

Сообщение poty » 25 апр 2016, 18:35

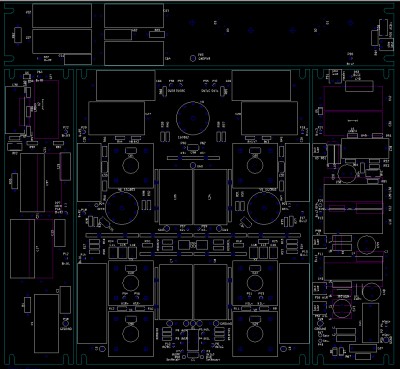

Я предварительно развёл платы. Получилось 4 платы, реализующих:
1. Сверху: демпфирование, выпрямление и первичную фильтрацию анодного (высокого) напряжения (одностороннее размещение деталей).
2. Слева: стабилизация и дополнительная фильтрация анодного (высокого) напряжения для правого канала; формирование регулируемого напряжения смещения источника тока правого канала (двустороннее размещение деталей).
3. Справа: стабилизация и дополнительная фильтрация анодного (высокого) напряжения для левого канала; формирование регулируемого напряжения смещения источника тока левого канала; дополнительная фильтрация и распределение (с разделением) цепей накала каскадов обоих каналов; формирование смещения цепей накала; обеспечение защитного заземления (двустороннее размещение деталей.
4. В центре: основная плата аудиоцепей с конденсаторами байпаса (одностороннее размещение деталей).
Предварительное размещение радиодеталей
Немного статистики:
на платах размещено 247 элементов, которые дают в общей сложности 553 отверстия.

Теперь необходимо:
- "отловить блох" (сколько смогу, тщательной проверки не получится - для этого требуется бешеное время);
- решить, что делать с пайкой нувисторов (очень близкое расположение ножек, нужно либо оставлять необходимые - остальные откусывать - либо что-то придумывать с точностью изготовления платы.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#70

Сообщение Роман Мирошниченко » 25 апр 2016, 18:47

poty писал(а):Я предварительно развёл платы.
Класс!!! :clap:

Я вчитаюсь, чуть позже... До дивана доберусь только.

А нувисторов получается шесть!?! Вы пошли дальше Брюса в этом плане? Впрочем, я вижу конечно, что и платы гораздо основательнее. И по количеству деталей (спасибо за статистику - впечатлило!) и по площади.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#71

Сообщение poty » 25 апр 2016, 20:24

Да, нувисторов больше, я заменил на свой страх и риск выходной каскад. Хотел дальше пойти, но сроки, сроки...
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#72

Сообщение Роман Мирошниченко » 25 апр 2016, 21:17

poty писал(а):Хотел дальше пойти, но сроки, сроки...
Честно сказать, уже и я понимаю, какую авантюру МЫ затеяли. Но, ведь с первого захода все равно идеала не достичь! Или Вы даже к черте достаточности (удовлетворенности от происходящего) не приблизились? :smile:

Например я с корпусом (прошу извинить это сравнение, оно сейчас самое живое для меня), хотел продолжать и продолжать его прорисовывать. В разных вариантах. Но, потом чувствую, что уже приедаться начинает. Пора что-то сделать. А совершенствоваться уже на чем-то следующем.

Нет? Хотелось бы еще повозиться? Так может отложить срок? Я уже кстати не помню его... :oops:

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#73

Сообщение poty » 25 апр 2016, 21:55

Роман Мирошниченко писал(а):Честно сказать, уже и я понимаю, какую авантюру МЫ затеяли. Но, ведь с первого захода все равно идеала не достичь! Или Вы даже к черте достаточности (удовлетворенности от происходящего) не приблизились?
Нет, мне интересно, что из этого выйдет. Это первый чужой проект на нувисторах, с которым я встречаюсь. Хочу хотя бы понять, из чего народ исходит, выбирая рабочие точки. Хотя я всё равно, скорее всего, свои ручки на результат не наложу! :-)
Роман Мирошниченко писал(а):Хотелось бы еще повозиться? Так может отложить срок?
Нет, откладывать ничего не будем. Схема проработана, детали закуплены (правда, не все), плата на выходе из разработки (не забывайте, что ещё будет как минимум 4 платы помимо тех, что я показал здесь).
Владислав

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#74

Сообщение poty » 26 апр 2016, 18:54

Некоторое время потрачено на выверку. Нувисторы впаиваются только нужными ножками (как оказалось, те нувисторы, которые у меня есть, уже только с нужными ножками, под них и сделал). Немного изменил схему соединения земель, несколько упростилась разводка. Если ни у кого претензий нет, то попытаюсь изготовить эту плату.
Картинки:

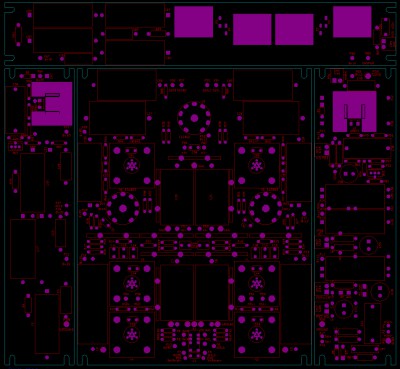

Расположение деталей.jpg
Расположение деталей
Белым обозначены детали, устанавливаемые с верхней стороны платы, фиолетовым - с нижней.

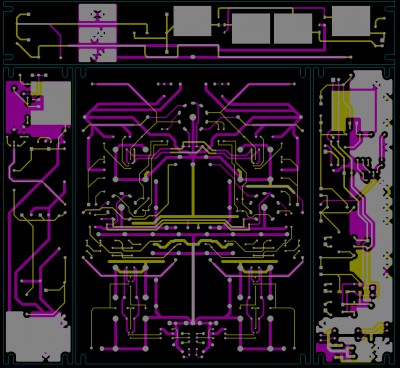

Рисунок платы.jpg
Рисунок платы
Фиолетовым - дорожки на нижней стороне платы, жёлтым - на верхней.

Верхняя плата имеет размеры 260мм х 42мм (крепёжные отверстия 3 мм запланированы на 5мм по каждой стороне от углов, т.е. расстояние между ними 250мм х 32мм).

Левая плата имеет размеры 46мм х 197мм (36мм х 187мм).
Правая плата имеет размеры 54мм х 197мм (44мм х 187мм).
Средняя плата имеет размеры 156мм х 197 мм (146мм х 187мм).

Платы должны устанавливаться так же, как это нарисовано, единственно, расстояние между ними может быть увеличено.
Владислав

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#75

Сообщение poty » 27 апр 2016, 23:37

Я думаю, там ни один большой не будет.
Высоту плат Евгений может прикинуть, это не проблема. На плате выпрямления - высота конденсаторов + толщина платы + зазор + радиатор. На плате стабилизатора - примерно тоже.

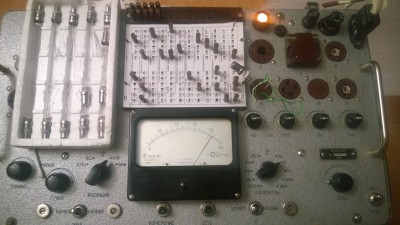

Нувисторы проверены
Нувисторы проверены
Я вышлю 6 нувисторов 6С52Н-В с такими параметрами (номера написаны на изоляторе, надетом на ножки, измерения проводились при Uн=6,3В, Uа=120В, Rк=120Ом [в паспорте это значение должно быть 130Ом, но у меня в приборе такого сопротивления не оказалось]):
Номер -- Ток анода, мА (норма 5,5-10,5) -- Крутизна, мА/В (норма 7,5-12,5)
1. 7,2 -- 8,1
2. 8,0 -- 8,6
3. 8,2 -- 8,4
4. 8,0 -- 8,5
5. 8,1 -- 9,0
6. 7,7 -- 9,1
Владислав

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#76

Сообщение poty » 28 апр 2016, 10:45

Платы ушли в работу. Срок изготовления - 4 мая.
Владислав

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#77

Сообщение poty » 29 апр 2016, 00:42

В соответствии с обновлённым списком деталей закупился в Chip-Dip.ru
Обещали собрать комплект до 4 мая.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3522
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 58 раз
Поблагодарили: 228 раз

#78

Сообщение Евгений Михеев » 03 май 2016, 00:56

Проверил трансформаторы (без нагрузки). Все в норме, "космических" напряжений не выявлено, трансы абсолютно тихие.
Последний раз редактировалось Евгений Михеев 03 май 2016, 01:08, всего редактировалось 1 раз.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#79

Сообщение poty » 03 май 2016, 21:57

Роман, нам скоро понадобятся держатели для нувисторов. Их можно и потом прикрутить, но лучше уже впаивать с держателями, так ровнее получится.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#80

Сообщение Роман Мирошниченко » 03 май 2016, 23:04

Завтра я приступаю к вопросу нанесения надписей на корпус. Параллельно начинаю прорабатывать декоративную панель. Заодно и по панелям для нувисторов узнаю.

Я постараюсь.
