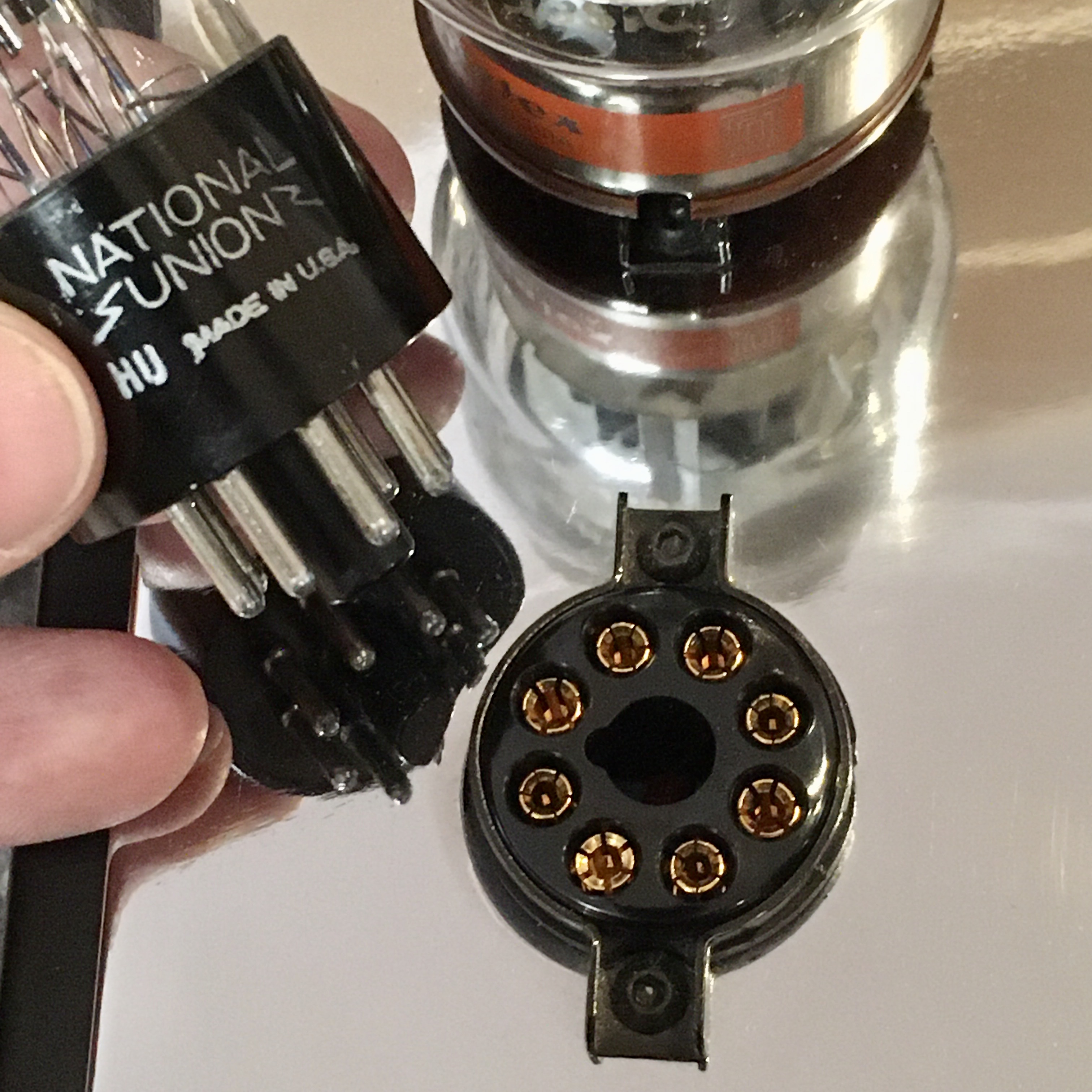

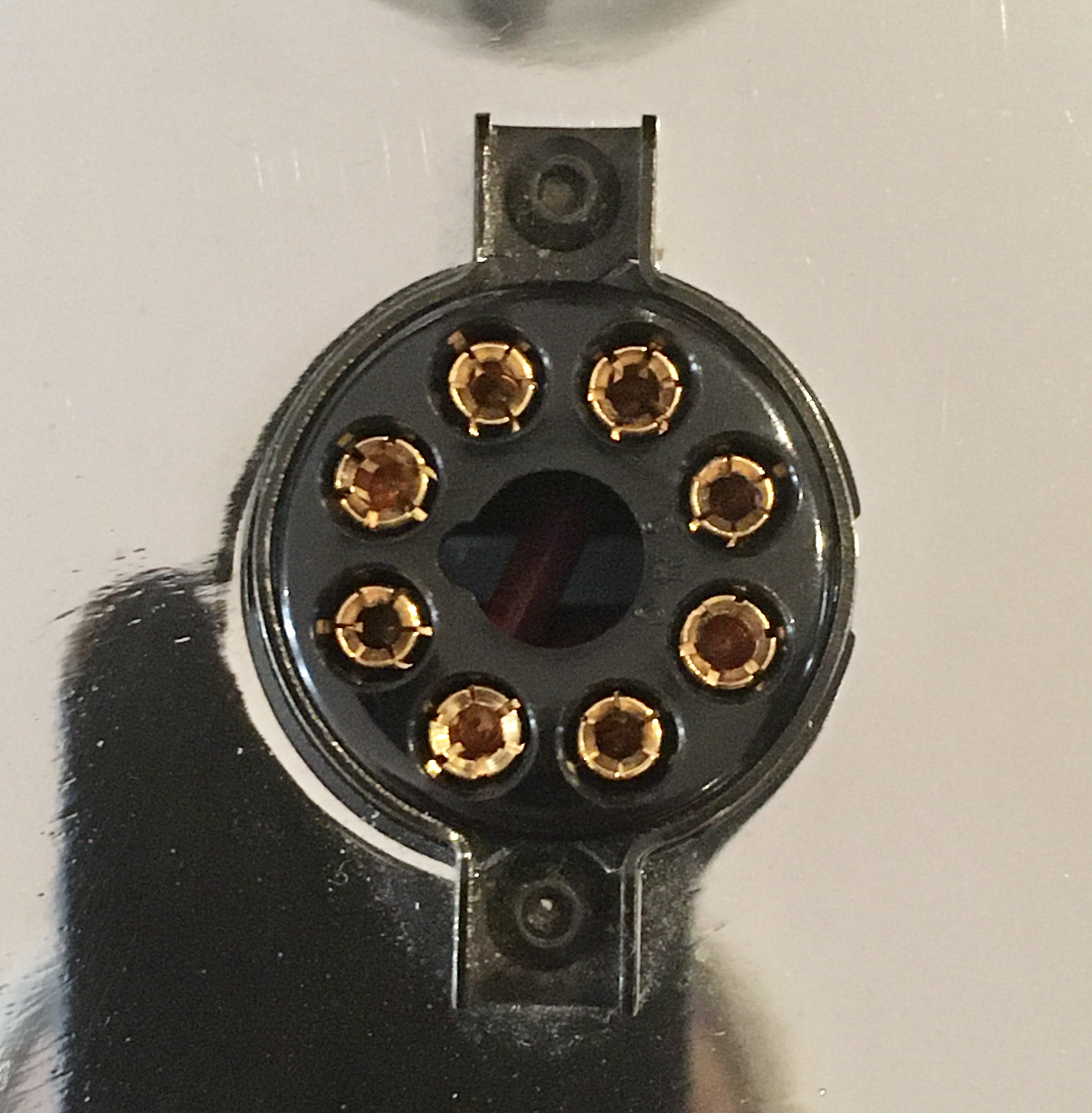

Kit усилителей OddBlock Series 2 OCTAL (OBS2OC) от "OddWatt Audio" (США)

Аватара пользователя
poty
Профи
Профи
Сообщения: 4234
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 127 раз
Поблагодарили: 356 раз

Kit усилителей OddBlock Series 2 OCTAL (OBS2OC) от "OddWatt Audio" (США)

#1

Сообщение poty » 14 мар 2016, 07:00



Сайт производителя http://www.oddwattaudio.com/owabout.html
Информация об авторе (Bruce Heran) http://audioxpress.com/article/member-p ... heran.html
Аналогичная сборка http://diyaudioprojects.com/Tubes/5751- ... e-Amp-Kit/
Форум развития и поддержки проекта http://diyaudioprojects.com/Forum/viewt ... p?f=9&t=43
Принципиальная схема усилителя
Принципиальная схема БП
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#1181

Сообщение Роман Мирошниченко » 28 мар 2019, 19:20

Алаев Ян писал(а):
28 мар 2019, 19:15
Надеюсь, что Вы правильно поймете мое решение.
Тут даже вопросов нет. Ян, это нормальный подход.
Я рассчитывал не на экономию времени и средств на доставке, а на твой интерес к данному процессу. Эти усилители не НАША разработка. Их жизнь - "с миру по нитке". И ты однажды менял в них трансформаторы. Только по этой причине я обозначил такой вариант.
Спасибо и за то, что ты активен в обсуждении и поиске решений.
:smile:
За это сообщение автора Роман Мирошниченко поблагодарил:
Алаев Ян
Рейтинг: 16.7%


Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3431
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 217 раз

#1182

Сообщение Евгений Михеев » 28 мар 2019, 19:39

Алаев Ян писал(а):
28 мар 2019, 19:17
У меня выходной каскад стабилизирован тоже, у Брюса только драйверный.
У меня только драйверный
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#1183

Сообщение Роман Мирошниченко » 28 мар 2019, 19:46

У этих моноблоков ТЕПЕРЬ тоже стабилизирован драйверный?

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3431
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 217 раз

#1184

Сообщение Евгений Михеев » 28 мар 2019, 19:53

Да да
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#1185

Сообщение Роман Мирошниченко » 28 мар 2019, 19:57

Вопрос!

Для измерения на конденсаторах важна полярность?
Просто я вижу, что-то похожее на «минус» на корпусе. Но, по-моему - это не фирменное нанесение. Может потертость. А может, Евгений пометил...
К выводам не подцепиться крокодилами. Как быть?

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1186
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 117 раз

#1186

Сообщение Алаев Ян » 28 мар 2019, 20:10

Роман Мирошниченко писал(а):
28 мар 2019, 19:57
Для измерения на конденсаторах важна полярность?
полярность там есть, но Вы можете измерить напряжение произвольно, просто, если не отгадаете полярность, мультиметр покажет знак минус.

Отправлено спустя 1 минуту 1 секунду:
Роман Мирошниченко писал(а):
28 мар 2019, 19:57
К выводам не подцепиться крокодилами. Как быть?
значит нужно аккуратно прикоснуться щупом к выводу конденсатора, погрузив кончик щупа в защитный кембрик

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#1187

Сообщение Роман Мирошниченко » 28 мар 2019, 20:15

Ну, постараюсь вернуться... :pray:

Отправлено спустя 13 минут 43 секунды:
Зацепился.
Две минуты до срабатывания реле, показались вечностью.

Сразу по включении показания «бегают» от 431 до 438:
Жду полчаса на прогрев.

Отправлено спустя 11 минут 46 секунд:
Значения так и «бегают», но опускаются. Теперь самое низкое 426. Среднее:
Отправлено спустя 2 минуты 54 секунды:
Я намерен провести наблюдение в течении часа.

Отправлено спустя 9 минут 58 секунд:
На сию минуту самое нижнее значение 425, вверх выше 433 не забегает.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4234
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 127 раз
Поблагодарили: 356 раз

#1188

Сообщение poty » 28 мар 2019, 21:10

А что значит - бегают? Можно короткое видео снять?
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#1189

Сообщение Роман Мирошниченко » 28 мар 2019, 21:16

Да, я и планировал по истечении намеченного периода наблюдений. Через несколько минут будет час с момента включения. Чуть-чуть прям подождите, для чистоты эксперимента. :smile:

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3431
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 217 раз

#1190

Сообщение Евгений Михеев » 28 мар 2019, 21:21

Ну на большом конденсаторе у нас нестабилизировпнное высокое
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#1191

Сообщение Роман Мирошниченко » 28 мар 2019, 21:24

Я ничего не утверждаю, лишь провожу наблюдение. Даже не понимаю того, что делаю. :oops:

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#1192

Сообщение Роман Мирошниченко » 28 мар 2019, 21:47

Вот получилось нормально загрузить. Полтора час прошло, как перед балансировкой (по новому алгоритму).

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#1193

Сообщение Роман Мирошниченко » 28 мар 2019, 22:06

Значения продолжают снижаться. Сейчас все чаще на дисплее 422-423

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

А может...

#1194

Сообщение Роман Мирошниченко » 28 мар 2019, 22:11

Я думаю, что нужно проверить и другой моноблок.
Мы этот выбрали, как самый "проблемный". У него одна лампа светится ярче. И я сейчас только вспомнил, что и драйверная здесь та, что прислал недавно Брюс. Т.е. до апгрейда драйверная была другая.
По этим моментам, второй моноблок более чист.

Правда, по балансировке с ним разницы-то особой не было.

Отправлено спустя 7 минут 21 секунду:
Я выключаю усилитель.
Если нужно меня еще куда-то снарядить, напишите подробнее пожалуйста. А то я понимаю, что многие вещи, что для ВАС "по умолчанию", для меня не таковы. :wink:

Аватара пользователя
poty
Профи
Профи
Сообщения: 4234
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 127 раз
Поблагодарили: 356 раз

#1195

Сообщение poty » 28 мар 2019, 22:22

Роман, я в некотором раздумье. Дайте мне немного времени.
Разница получается в 5В (чуть больше процента). В абсолютных цифрах это - нормально, но почему такое быстрое изменение? Прибор точно исправен? Вы можете просто измерить сеть, например? Для этого нужно переключить прибор на измерение переменного напряжения V~ 700 и использовать любую розетку. Долго не нужно мерить, хотя бы минуту.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#1196

Сообщение Роман Мирошниченко » 28 мар 2019, 22:23

Не знаю, имеет ли это значение.
После выключения мультиметр показывает остатки напряжения:
Но, цифра постепенно уменьшается.

Отправлено спустя 3 минуты 6 секунд:
poty писал(а):
28 мар 2019, 22:22
Дайте мне немного времени.
Тут я уж буду под Вас подстраиваться. :smile:
poty писал(а):
28 мар 2019, 22:22
Прибор точно исправен?
Это я не знаю, как гарантировать. Сеть измерить могу. Попробую сейчас же до стабилизированной розетки долезть.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4234
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 127 раз
Поблагодарили: 356 раз

#1197

Сообщение poty » 28 мар 2019, 22:31

Роман, давайте я попробую, так сказать, иллюстрированное руководство изготовить, как мерить и что мерить. Если есть возможность ещё один день выделить под измерения.
Я думаю, что такие резкие изменения анодного напряжения неизбежно приводили бы к шуму в акустических системах, а Вы говорите, что у Вас там тишина. Это никак не бьётся с реальностью. Напряжение сейчас вполне соответствует тому, что замерял Ян после замены трансформатора. Напомните мне только, был ли у Вас в то время уже стабилизатор?
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#1198

Сообщение Роман Мирошниченко » 28 мар 2019, 22:37

Я прямо в шнур усилителя воткнулся.



Цифирки тоже "бегают", но вокруг со стабильной середины. А на конденсаторе "средняя точка" снижается в течении наблюдаемого периода.

Отправлено спустя 3 минуты 7 секунд:
poty писал(а):
28 мар 2019, 22:31
Роман, давайте я попробую, так сказать, иллюстрированное руководство изготовить, как мерить и что мерить. Если есть возможность ещё один день выделить под измерения.
Владислав, я буду следовать Вашим руководства столько времени, сколько понадобится. Я напротив переживаю, что мои постоянный "проблемы" уже ВСЕХ и особенно Вас достали. Куда не сунусь - все не слава богу.
poty писал(а):
28 мар 2019, 22:31
Напомните мне только, был ли у Вас в то время уже стабилизатор?
Сейчас ветки сопоставлю. Насколько я помню, стабилизатор появился в системе позже замены трансформаторов.
Одну секунду.

Отправлено спустя 5 минут 46 секунд:
Ян производил замену трансформаторов в июне 2016-го. А стабилизатор я только купил в августе, а поставил значительно позже (все руки не доходили) - аж в апреле 2017-го.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4234
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 127 раз
Поблагодарили: 356 раз

#1199

Сообщение poty » 28 мар 2019, 22:49

226-223=3 В (1,3%)
429-424=5В (по первой части ролика) (1,2%)
Что бы это ни было - нестабильность сети или враки прибора - поведение в норме.
Если есть возможность, давайте всё же померяем завтра побольше параметров. Я подумаю над результатами.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#1200

Сообщение Роман Мирошниченко » 28 мар 2019, 22:51

poty писал(а):
28 мар 2019, 22:31
такие резкие изменения анодного напряжения неизбежно приводили бы к шуму в акустических системах, а Вы говорите, что у Вас там тишина.
Да, у меня никакого шума нет.
И если с заменой трансформаторов звук ЗНАЧИТЕЛЬНО улучшился и лампы стали светиться ярче. А тогда я слушал OddBlock с предусилителем Яна.
То сейчас и без предусилителя вообще, и звук хорош и лампы светятся. Т.е. если бы не канитель при балансировке, то и повода усомниться в улучшениях не было бы.
