Kit усилителей OddBlock Series 2 OCTAL (OBS2OC) от "OddWatt Audio" (США)

#1

Сообщение poty » 14 мар 2016, 07:00



Сайт производителя http://www.oddwattaudio.com/owabout.html
Информация об авторе (Bruce Heran) http://audioxpress.com/article/member-p ... heran.html
Аналогичная сборка http://diyaudioprojects.com/Tubes/5751- ... e-Amp-Kit/
Форум развития и поддержки проекта http://diyaudioprojects.com/Forum/viewt ... p?f=9&t=43

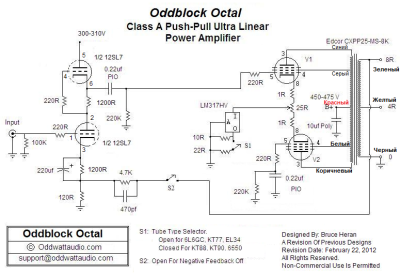

Принципиальная схема усилителя
Принципиальная схема БП
Владислав

Аватара пользователя
wowdima
Новичок
Новичок
Сообщения: 47
Зарегистрирован: 16 фев 2023, 10:44
Поблагодарили: 5 раз
Контактная информация:

#1241

Сообщение wowdima » 27 окт 2024, 09:40

Так как лучше мотать,мне предлогают 5-6.6К на 4 и 8.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4923
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 183 раза
Поблагодарили: 594 раза
Контактная информация:

#1242

Сообщение poty » 27 окт 2024, 12:27

Своё мнение я сказал. Думаю, если Вам предлагают такой вариант, то мастер и отвечает за результат. 6,6К было также основным для КТ-88 и работало прилично, так что как минимум рабочую конфигурацию Вы получите.
Владислав

Аватара пользователя
wowdima
Новичок
Новичок
Сообщения: 47
Зарегистрирован: 16 фев 2023, 10:44
Поблагодарили: 5 раз
Контактная информация:

#1243

Сообщение wowdima » 27 окт 2024, 15:40

Спасибо.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4923
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 183 раза
Поблагодарили: 594 раза
Контактная информация:

#1244

Сообщение poty » 28 окт 2024, 17:14

Я постараюсь сделать небольшие зарисовки по поводу выходного трансформатора.
Первая схема была взята отсюда. Вот что пишет Брюс по поводу выбора трансформатора:
" I already had Edcor output transformers from a project that didn't get built. Since transformers are a major cost, I didn't want to buy more."
"For those of you who are observant, you probably noticed that I used 8K output transformers. The load required by the tubes is closer to 4K. The way this works is that the transformers are rated at an 8 ohm load on the 8 ohm tap. If you use the 16 ohm tap for 8 ohm loads, the reflected impedance to the output tubes is cut in half. If you don't believe it check the math on how to calculate the output transformer load resistance. Likewise the 8 ohm tap can be used for 4 ohm loads."
"UPDATE - December 2012
Regarding the audio output transformer load. In this project the B+ is lower (350V) and the KT77 tubes seemed to work better into an effective 4k output load by using the taps as noted in the schematic. However with the higher B+ this has turned out not the case. and the Oddwatt 225 amplifiers are not as good as the Oddblock tube amplifiers."
"The KT77s (JJ) and 6L6GCs (JJ) seem to work quite well at 250 to 350 VDC into either 4 or 8K loads. The Gold Lions seem to work best (testing still going on here) at 475 B+ into 8k." отсюда На этой же странице ниже: "For the bigger Oddwatt style amps (6L6 and up)...Use an 8K load"
"On the use of KT88s in with a 3.5K or similar trannie. In this design they work far better in a higher impedance. About 7K would be the choice but I use 8K and they are fine. I run them at 90ma each at 450B+. For a class AB amp your transformer would be fine but as these are class A the higher impedance works better. Use 6.6K for KT120s at 120ma each if you want to go big. The 8K value works well for KT77s and EL34s." отсюда
"i want 8k primaries with the 450v setup, so am i supposed to hook the 8ohm to the 8ohm tap, or am i supposed to hook the 8ohm to the 16ohm tap like on the oddwatt 225 tube amp?" здесь
"Use the outputs 8K into 8 ohms like they are designed. Over time I have discovered that most of the possible tubes work well there (the KT120s do not). I probably should update the previous project." ответ здесь
и далее, если интересно...
Владислав

Аватара пользователя
wowdima
Новичок
Новичок
Сообщения: 47
Зарегистрирован: 16 фев 2023, 10:44
Поблагодарили: 5 раз
Контактная информация:

#1245

Сообщение wowdima » 29 окт 2024, 06:00

Я прочитал все 217 страниц форума Брюса.Через Гугл,можно читать сразу с переводом.Все эти моменты я читал,и анализируя их,заметил,что мнение Брюса местами меняеться.
Впринципе,это ваши же ссылки,но я выделил суть.
1. Для тех из вас, кто внимателен, вы, вероятно, заметили, что я использовал выходные трансформаторы 8K. Нагрузка, требуемая для ламп, ближе к 4K. Это работает так: трансформаторы рассчитаны на нагрузку 8 Ом на ответвлении 8 Ом. Если вы используете ответвление 16 Ом для нагрузок 8 Ом, отраженное сопротивление выходных ламп сокращается вдвое. Если вы не верите, проверьте математику о том, как рассчитать сопротивление нагрузки выходного трансформатора . Аналогично ответвление 8 Ом можно использовать для нагрузок 4 Ом.
2. Я нахожусь в процессе окончательного тестирования нескольких вариантов с некоторыми лампами. KT77 (JJ) и 6L6GC (JJ), похоже, работают довольно хорошо при 250-350 В постоянного тока на нагрузки 4 или 8 кОм.
3.Привет, попробую ответить на все вопросы.Используйте выходы 8K на 8 Ом, как они и задуманы.

Также я смотрел много даташитов на 6L6,и везде приведенка для P-P А класса указана 5К.А вот для АВ уже от 6.6К до 8.5К.
http://www.r-type.org/pdfs/6l6.pdf например.
Поэтому я решил мотать 5-6.6К с выходами 8 и 4 ом.Железо EI96-50.Мотать думаю у вашего соотечественника с Пензы.Есть такой Роман Паньшин,знакомый с Минска у него не раз делал,вроде доволен.За два трансформатора просит 11000руб.

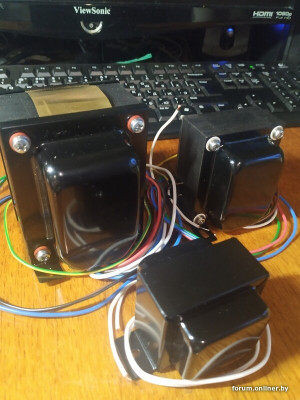

Вложения
i (3).jpg

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4335
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 265 раз
Поблагодарили: 331 раз
Контактная информация:

#1246

Сообщение Евгений Михеев » 01 ноя 2024, 14:19

Брюс такой же человек, как и многие (не все :) ) - думаю, его время от времени вполне может перепрошивать в плане мнений/восприятий.
wowdima писал(а):
29 окт 2024, 06:00
За два трансформатора просит 11000руб
Это совсем не много с учётом стоимостей у нас
Дорогу осилит идущий

Аватара пользователя
wowdima
Новичок
Новичок
Сообщения: 47
Зарегистрирован: 16 фев 2023, 10:44
Поблагодарили: 5 раз
Контактная информация:

#1247

Сообщение wowdima » 07 ноя 2024, 02:13

Как видите,цену он сам озвучил.Да есть варианты дороже,это как бы бюджетный вариант,без крышек,не М6 железо.
За это сообщение автора wowdima поблагодарил:
Евгений Михеев
Рейтинг: 16.7%


Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4335
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 265 раз
Поблагодарили: 331 раз
Контактная информация:

#1248

Сообщение Евгений Михеев » 07 ноя 2024, 09:03

wowdima писал(а):
07 ноя 2024, 02:13
Как видите,цену он сам озвучил.Да есть варианты дороже,это как бы бюджетный вариант,без крышек,не М6 железо.
Я к тому, что это вполне выгодная сделка, как мне видится, без сумасшедших переплат
Дорогу осилит идущий

Аватара пользователя
wowdima
Новичок
Новичок
Сообщения: 47
Зарегистрирован: 16 фев 2023, 10:44
Поблагодарили: 5 раз
Контактная информация:

#1249

Сообщение wowdima » 12 янв 2025, 21:25

Собрал я свой OddBlock.Питание выхода 350В,драйвер 215В,ток ламп выхода 61мА,сбалансировать удалось.Фона нет от слова совсем,Лампы временно 6н9с и 6п3с,новые 62 и 64 год,прошлого века.Делаю под МЭЛЗ 6н9с и 6L6GC.И вот такая незадача вышла,на громкости ближе к максимуму,начинаються искажения,клиппинг 100%.Пока не ставил изделие на генератор и осциллограф,но какова может быть причина.Еще: ООС что в схеме,ну очень режет по всему диапазону на слух.Да и фото трансов что мотал мне человек.Raa 5к-выход 0-4-8 ом.
Неужели как писал Брюс,надо было делать Raa-8k?

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4335
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 265 раз
Поблагодарили: 331 раз
Контактная информация:

#1250

Сообщение Евгений Михеев » 13 янв 2025, 09:39

Я собирал первый вариант моноблоков на hammond 1650k. Там 3к4, искажений не было, хотя, я использовал с кт88/кт120.
Дорогу осилит идущий

Аватара пользователя
wowdima
Новичок
Новичок
Сообщения: 47
Зарегистрирован: 16 фев 2023, 10:44
Поблагодарили: 5 раз
Контактная информация:

#1251

Сообщение wowdima » 13 янв 2025, 10:03

Пока разбираюсь,мне изготовитель тр-ров прислал цветовую раскладку,как подключить его изделия.И в даный момент я думаю он перепутал верх и низ на первичке.Задал ему вопрос об этом,но он молчит пока.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4923
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 183 раза
Поблагодарили: 594 раза
Контактная информация:

#1252

Сообщение poty » 13 янв 2025, 10:27

wowdima, какие выходные лампы? Работает ли источник тока в катодах выходных ламп? На чём сделан источник тока?
ООС должна начинать действовать примерно с 40кГц, такое поведение, как у Вас, может указывать на наличие самовозбуждения (т.е., у Вас получилась не ООС, а ПОС).
Владислав

Аватара пользователя
wowdima
Новичок
Новичок
Сообщения: 47
Зарегистрирован: 16 фев 2023, 10:44
Поблагодарили: 5 раз
Контактная информация:

#1253

Сообщение wowdima » 13 янв 2025, 11:34

На выходе сейчас 6П3С,думаю если я токи выставил 62 мА,то источник тока в катодах работает.Он сделан на LM317.ПОС думаю,от того что неправильно мне изготовитель тр-ров дал раскладку.Самое счас обидное,я по его указке,провода обрезал,и в схему приютил как удобнее.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4923
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 183 раза
Поблагодарили: 594 раза
Контактная информация:

#1254

Сообщение poty » 13 янв 2025, 19:59

wowdima, ничего страшного, усилитель вполне работает без ООС.
Имейте в виду, что "чистые" LM317 (без суффикса HV) держат 37В, поэтому измерьте напряжение на катодах. Возможно клиппинг происходит из-за защиты по напряжению, если сигнал на катоде превышает некоторое напряжение.
Возможно 6П3С не может работать в таком режиме (нужно меньше или больше тока).
Владислав

Аватара пользователя
wowdima
Новичок
Новичок
Сообщения: 47
Зарегистрирован: 16 фев 2023, 10:44
Поблагодарили: 5 раз
Контактная информация:

#1255

Сообщение wowdima » 13 янв 2025, 20:10

На катодах 26 и 27 вольт,это правый-левый каналы.LM317 даже не греються,установлен
ы на корпусе.
Долгое время слушаю на усилителе Манакова,так вот если их сравнить,то данный усь Брюса,играет как радиоточка,низа нет,мощность слабая,добавляю мощи,все хрипит.В даный момент,грешу на трансформаторы.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4923
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 183 раза
Поблагодарили: 594 раза
Контактная информация:

#1256

Сообщение poty » 13 янв 2025, 20:25

А через корпус случайно LM317 не замыкают?
Владислав

Аватара пользователя
wowdima
Новичок
Новичок
Сообщения: 47
Зарегистрирован: 16 фев 2023, 10:44
Поблагодарили: 5 раз
Контактная информация:

#1257

Сообщение wowdima » 13 янв 2025, 21:02

не не замыкают,проверял,да и не регулировали б они.А так все регулируеться,влево-вправо.И на резисторе 10ом напруга 1.25 есть.Просто мало мощи,низ слабый,а даешь больше начинает искажать.Буду завтра первичку перекидывать,верх-низ,скорее всего он попутал раскладку.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4923
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 183 раза
Поблагодарили: 594 раза
Контактная информация:

#1258

Сообщение poty » 14 янв 2025, 00:26

Если собрано по схеме из первого сообщения в теме (т.е., сигнальная земля и корпус соединены через 100Ом), то работа источника тока могла легко сохраниться. По сути - это параллельно включенные к токозадающему резистору LM317, который в данном случае будет 10 || 10 || 100 (кстати, можно проверить мультиметром на всякий случай, сколько там показывает сопротивление). По фен-шую так делать нельзя из-за разброса параметров микросхем, но на практике это часто срабатывает, особенно, если микросхемы из одной партии.
Регулировка баланса осуществляется резистором и будет работать даже если сам источник тока не работает, другое дело - величина тока, очень маловероятно, что оно совпало с выставленными значениями.
Я предлагаю начать с тестирования без ООС, в этом варианте нет разницы в фазе включения первичной обмотки (за исключением случая, когда напутаны анодные и экранные выводы).
Надо проверить не просаживается ли анодное на мощности, когда начинается клиппирование (хотя бы мультиметром) и не изменяется ли напряжение на токозадающем резистор LM317.
Можно попробовать подключить к другому выводу (4/8 Ом).
За это сообщение автора poty поблагодарил:
Евгений Михеев
Рейтинг: 16.7%

Владислав

Аватара пользователя
wowdima
Новичок
Новичок
Сообщения: 47
Зарегистрирован: 16 фев 2023, 10:44
Поблагодарили: 5 раз
Контактная информация:

#1259

Сообщение wowdima » 14 янв 2025, 10:26

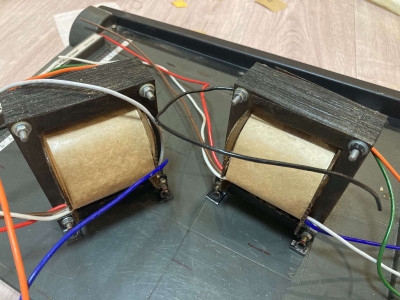

Победил я проблему.Поменял первичку верх-низ(по схеме).Всё четко работает.Как вы писали,что нет разницы в фазе включения первичной обмотки без ООС,не соглашусь.Если правильно подключено выход один на земле,другие 4 и 8 ом,если первичку неправильно включить,выход будет наоборот,по итогу:8ом на земле,4 непонятно где,а земля вместо 8ом.Токи 62мА сбалансированы,теперь на очереди квартет 6L6GC.
Вложения
За это сообщение автора wowdima поблагодарили (всего 2):
Евгений Михеев, poty
Рейтинг: 33.3%


Аватара пользователя
poty
Профи
Профи
Сообщения: 4923
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 183 раза
Поблагодарили: 594 раза
Контактная информация:

#1260

Сообщение poty » 14 янв 2025, 23:20

Красиво! Только греется, наверное, не по-детски!
Переворот первичной обмотки вторичную обмотку не разворачивает, только фазу. Наверное, имелось в виду, что если перепутать подключение 0 и 8 Ом.
Владислав
