Kit усилителей OddBlock Series 2 OCTAL (OBS2OC) от "OddWatt Audio" (США)

#1

Сообщение poty » 14 мар 2016, 07:00



Сайт производителя http://www.oddwattaudio.com/owabout.html
Информация об авторе (Bruce Heran) http://audioxpress.com/article/member-p ... heran.html
Аналогичная сборка http://diyaudioprojects.com/Tubes/5751- ... e-Amp-Kit/
Форум развития и поддержки проекта http://diyaudioprojects.com/Forum/viewt ... p?f=9&t=43
Принципиальная схема усилителя
Принципиальная схема БП
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#441

Сообщение Роман Мирошниченко » 23 дек 2016, 16:45

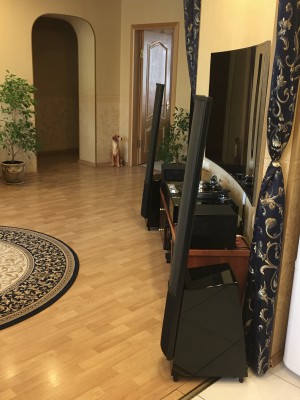

Я все прячу за кожухами и грилями. :smile:
Вообще-то, он с уважением относится к моему алтарю. Но, у нас полно всяких стрелялок-леталок (мальчишка ведь!!!)... Я сейчас и Garrard стал накрывать косынкой.
А в безвнуковое время любуюсь открытым дизайном.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

Опять я что-то сломал (((

#442

Сообщение Роман Мирошниченко » 28 фев 2017, 08:53

Вот, когда работает, лучше ничего не трогать. Нет же, вспомнил я вдруг, что так и не попробовал усилители (после исчезновения всех "некрасивостей") с включенной ОООС. Снял нижние крышки, перевел переключатель "S2" в положение "on" и вернул устлители на место. Крышки не стал устанавливать, что бы иметь доступ к переключателю. Моноблоки на полку и без них встают уверенно.
Однако при включении, я увидел не ладное. На левом моноблоке первая лампа буквально сияла, а вторая совсем не светилась. Измерил ток: 184/0. Весь через первую лампу идет.
Через отключение попробовал вернуть "s2" в положение "off". Эффекта не дало. Внешний осмотр оторванных проводов не обнаружил. Лампы тоже не повреждены... :think:

Думаю, вряд ли перенастройка поможет, но попробую сейчас.

Ну да, на настройку никакой реакции. Сейчас сниму его и еще раз тщательно осмотрю все.

Внешне неисправность не видна. Начал слегка трогать провода и обнаружил, обрыв.
Я не уверен, что это не я сейчас его оторвал. Как-то слабо верится, что такое могло произойти во время переключения "S2". Правда я снимал лампы, панелки могли шевелиться, но не настолько же, чтобы провод переломить. :spy:

Что-то мне подсказывает, что это не та неисправность...

Думаю этот обрыв я вполне смогу сам устранить. :smoke:
Подстегивает то, что сейчас позвонили с почты - пришла посылка с пластинками... И дернуло же меня проверить эту ОООС! :rambo:
Последний раз редактировалось Роман Мирошниченко 28 фев 2017, 10:30, всего редактировалось 4 раза.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3521
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 58 раз
Поблагодарили: 228 раз

#443

Сообщение Евгений Михеев » 28 фев 2017, 09:23

Это обрыв первой, драйверной лампы.
Дорогу осилит идущий

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1181
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#444

Сообщение Алаев Ян » 28 фев 2017, 09:23

Визуально, оторванный провод - это анодное напряжение драйверной лампы, а не выходной. Без него играть не будет однозначно, но это не единственная проблема.

Надо посмотреть, подходят ли провода к 3 выводу выходной лампы. Нет ли обрыва на одной из панелек.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#445

Сообщение Роман Мирошниченко » 28 фев 2017, 09:32

Евгений Михеев писал(а):Это обрыв первой, драйверной лампы.
Я уже устранил его.
Даже удалось подпаять провод с низу. Короткий он зараза... Но, я горжусь, что вспомнил "старую школу" и убрал лишний припой с помощью многожильного провода ("отсосника" нет у меня :oops: ) . Освободил отверстие и припаял все, как было.
Ну и уроки Яна - все помыл за собой! :-)

Буду осматривать дальше. По логике я понимаю, что проблема не в этом.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#446

Сообщение Роман Мирошниченко » 28 фев 2017, 09:33

Алаев Ян писал(а):Надо посмотреть, подходят ли провода к 3 выводу выходной лампы. Нет ли обрыва на одной из панелек.
Тут все крепко! Обрывов нет.

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1181
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#447

Сообщение Алаев Ян » 28 фев 2017, 09:34

Вот тут проверьте контакт
Могла и лампа выйти из строя, поэтому весь ток ломанулся через другую. Если накал ламп работает, все лампы греются, если при визуальном осмотре все правильно, можно попробовать поменять выходные лампы местами, но такую процедуру лучше делать, конечно, с помощью латра при пониженном анодном. Хотя учитывая, что Вы уже пропустили весь ток через одну лампу хуже ей уже не станет.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#448

Сообщение Роман Мирошниченко » 28 фев 2017, 09:45

Алаев Ян писал(а):Вот тут проверьте контакт
Тут очень крепко. Пинцетом пошевелить даже не получается.

Главное, я вчера ничего вандального не делал. Снял лампы - самое жеское из мероприятий. Ну, тумблером щелкнул... Как-то странно, что отвалилось что-то. :spy:
Однако провод, что был в обрыве... Я сейчас уже более смело провода трогаю для проверки, чем его. Не мог я его так обломить.
Алаев Ян писал(а):Могла и лампа выйти из строя
Вот ведь зараза. Я вчера вечером, как раз вспомнил, что хотел и другие лампы попробовать. Подбирал варианты на eBay.
Ревность! :twisted:

Попробую сейчас включить. А потом еще раз, поменяв лампы местами. Все равно ведь пару покупать, если одна испортилась.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#449

Сообщение poty » 28 фев 2017, 09:56

Рекомендую пока не включать! Попробую по приезду на работу что-нибудь придумать.
Если можно: накал был на обеих лампах? Что означает "сияла"?
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#450

Сообщение Роман Мирошниченко » 28 фев 2017, 09:58

poty писал(а):Рекомендую пока не включать!
Я не видел...

Включил - ничто не изменилось.
Поменял местами - свечение переместилось вместе с лампой:
poty писал(а):Если можно: накал был на обеих лампах? Что означает "сияла"?
Напомните, что это?
Я регулировку сразу померил:
Роман Мирошниченко писал(а):Измерил ток: 184/0.
На левой паре (смотрим от фронта корпуса) - 184, на правой - 0! На регулирование не реагирует совсем.

Похоже "умерла" та, что не горит. :sad:
Можно со второго моноблока лампы переставить и посмотреть. Но, теперь уже буду ждать распоряжений Владислава.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3521
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 58 раз
Поблагодарили: 228 раз

#451

Сообщение Евгений Михеев » 28 фев 2017, 10:05

Похоже, что лампе капец.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#452

Сообщение Роман Мирошниченко » 28 фев 2017, 10:42

Евгений Михеев писал(а):Похоже, что лампе капец.
Тоже так думаю. :sad:
Это та пара, где я ключи сломал с самого начала.

Расстраивает то, что лампы купишь - столько времени ждать, пока приедут. :sad:
Была вот у меня сразу мысль, купить пару в запас. Но, все каждый раз ведь в деньги упирается. Тогда уж логично второй квартет иметь, альтернативных ламп. Чтобы когда сгорит одна, пока ждешь пару на замену, слушать второй квартет.

Я вот про KT66 думаю. :think:
Громкости этих моноблоков с KT88 для меня через край аж. Я думал, если лампы меньшей мощности поставить, возможно в качестве "первого ватта" я выиграю?

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3521
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 58 раз
Поблагодарили: 228 раз

#453

Сообщение Евгений Михеев » 28 фев 2017, 11:06

Кт66 это родственницы el34,если не ошибаюсь. Будет меньше низа но очень музыкальная середина.
Дорогу осилит идущий

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1181
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#454

Сообщение Алаев Ян » 28 фев 2017, 11:15

6L6, EL34, 6CA7, КТ66, КТ77, КТ88, КТ90, КТ120, КТ150, 5881, 6550, 7581 - это все лампы "родственники" имеющие одинаковую цоколевку, но, разумеется разные параметры и сигнатуру звучания.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#455

Сообщение Роман Мирошниченко » 28 фев 2017, 11:35

Понятно, что нужно этот квартет восстановить. Так что пару KT88 Gold Lion подбирать по-любому. Но, идея альтернативного квартета, на мой взгляд правильная.
Алаев Ян писал(а):6L6, EL34, 6CA7, КТ66, КТ77, КТ88, КТ90, КТ120, КТ150, 5881, 6550, 7581 - это все лампы "родственники" имеющие одинаковую цоколевку, но, разумеется разные параметры и сигнатуру звучания.
Я даже не знаю на что позариться.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3521
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 58 раз
Поблагодарили: 228 раз

#456

Сообщение Евгений Михеев » 28 фев 2017, 11:40

Жаль, что пару, а не квартет - у меня как раз без дела квартет лионов валяется.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#457

Сообщение Роман Мирошниченко » 28 фев 2017, 11:43

Евгений Михеев писал(а):Кт66 это родственницы el34,если не ошибаюсь. Будет меньше низа но очень музыкальная середина.
Исходя из этой логики, КТ90 добавит низов? :think:
Сам Брюс хвалит КТ88 JJ с синей колбой. Но, мне в предусилителе JJ не очень понравились.

Какие-то есть мнения в качестве совета?
Евгений Михеев писал(а):без дела квартет лионов валяется
Вы же их в свои моноблоки брали?

Про эти речь?
viewtopic.php?p=11655#p11655

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3521
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 58 раз
Поблагодарили: 228 раз

#458

Сообщение Евгений Михеев » 28 фев 2017, 11:47

Я в итоге 120-е у себя оставил.
По 66-м. Там не то, чтобы логика, просто я очень много слушал 34-х в сравнении с другими. Из 34-х именно середина прет. И в сравнении с 88ми и 6L6. Без привязки к бренду. Просто 34-ки обладают таким свойством на мой слух. Я пробовал электрогармонисы и jj и RCA.
И очень много встречал мнений, что 66-е близки по звучанию к 34м. Вот и сложил 2 составляющих.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#459

Сообщение Роман Мирошниченко » 28 фев 2017, 12:05

Евгений Михеев писал(а):Я в итоге 120-е у себя оставил.
Понятный расклад, раз моноблоки под них строились.
Евгений Михеев писал(а):По 66-м.
Я не очень хочу середину подчеркивать. Моя акустика все-таки широкополосная. Середина и так ее сильная сторона. А вот бас лишним не будет. Правда сейчас у меня с ним тоже все в порядке, не уверен в необходимости добавления.

Я про 66-е думаю, ибо когда покупал 88-е был не уверен в том, что усилители дадут необходимую мощность. Точнее сказать, мы думали о моноблоках на КТ120 из-за этого. Но, потом все-таки выбор был сделан именно в пользу "первого ватта".

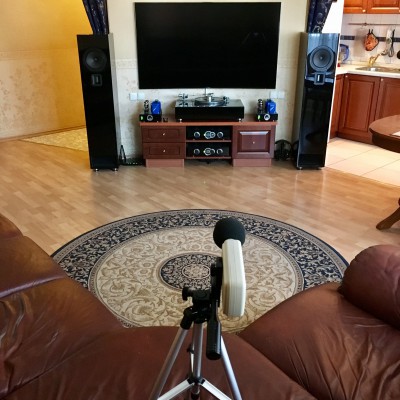

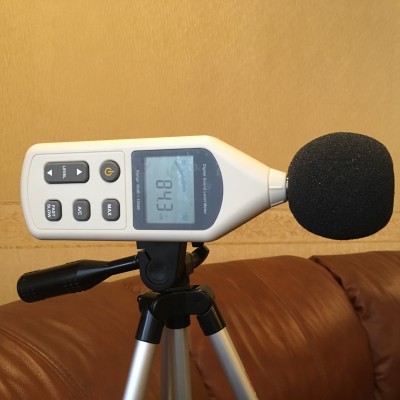

Сейчас мне всего хватает. Смущает лишь то, что я громкость предусилителя поворачиваю максимум на 40%. Т.е. моноблоки я явно не перегружаю (думаю даже в пиковых моментах). Вот я и подумал, может за счет ламп меньшей мощности убавить и мощь усилителей, но за счет прироста качества конечно хочется.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#460

Сообщение poty » 28 фев 2017, 12:13

Прошу прощения - на работе никак время не выберу.
Т.е., насколько я понял - речь идёт о том, что нет накала на одной из ламп. Это резко уменьшает круг подозреваемых. Тем более, что проверена установка лампы в другую панельку. С учётом того, что проблема проявилась после вытаскивания ламп, могу предположить, что нарушился контакт накала в панельке лампы, тем более, что она уже ранее пострадала. Во-первых, тестером прозвонить накал между 2 и 7 выводом лампы. Проверить (а, возможно, и пропаять) соединение проводочков от лампы к панельке. Ещё раз проверить тестером. Теоретически лампу можно попробовать восстановить, если только у неё не внутренний обрыв, что было бы крайне странно, учитывая мощность нити накала. Впрочем, возможно, что это просто совпадение и изначально качество этой конкретной лампы было невысоким.
Тем не менее, с одной лампой включать не рекомендую!
Роман Мирошниченко писал(а):Смущает лишь то, что я громкость предусилителя поворачиваю максимум на 40%. Т.е. моноблоки я явно не перегружаю (думаю даже в пиковых моментах). Вот я и подумал, может за счет ламп меньшей мощности убавить и мощь усилителей, но за счет прироста качества конечно хочется.
"Номинальная" выходная мощность для лампового усилителя - это величина эмпирическая и зависит от точки зрения человека эту мощность меряющего. 40% - это лишь ограничение входного сигнала. Это не значит, что Ваш усилитель мощности работает на 40% мощности.
Я бы оставил 88-ые. Конечно, попробовать можно много чего, но "первый ватт" так и останется первым ваттом, независимо от ламп, потому что в данном случае будет определяться больше "окружением" в виде схемотехники и применённых деталей (в первую очередь - трансформатора и источника тока).
