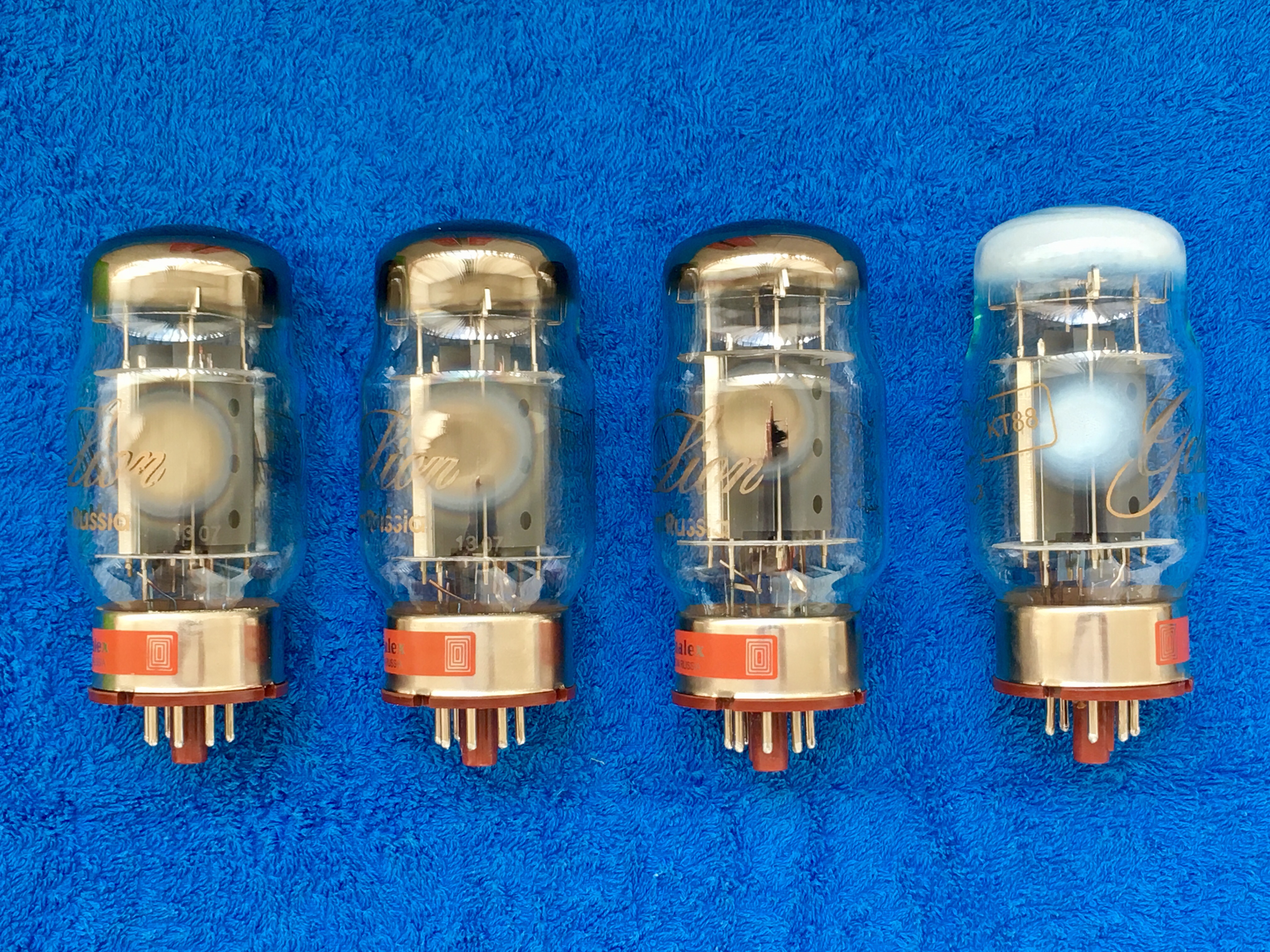

Kit усилителей OddBlock Series 2 OCTAL (OBS2OC) от "OddWatt Audio" (США)

Аватара пользователя
poty
Профи
Профи
Сообщения: 4235
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 126 раз
Поблагодарили: 356 раз

Kit усилителей OddBlock Series 2 OCTAL (OBS2OC) от "OddWatt Audio" (США)

#1

Сообщение poty » 14 мар 2016, 07:00



Сайт производителя http://www.oddwattaudio.com/owabout.html
Информация об авторе (Bruce Heran) http://audioxpress.com/article/member-p ... heran.html
Аналогичная сборка http://diyaudioprojects.com/Tubes/5751- ... e-Amp-Kit/
Форум развития и поддержки проекта http://diyaudioprojects.com/Forum/viewt ... p?f=9&t=43
Принципиальная схема усилителя
Принципиальная схема БП
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3432
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 218 раз

#621

Сообщение Евгений Михеев » 04 май 2018, 23:03

Подождем Владислава с его весомым словом. Но так на вскидку - отправка не за горами.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4168
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 378 раз
Поблагодарили: 137 раз
Контактная информация:

#622

Сообщение Роман Мирошниченко » 05 май 2018, 07:52

Ок, я пока буду готовить коробки (нужно их найти на складе в офисе).

Если без перфорированных кожухов и ламп, они оба в одну уместятся пожалуй. :wink:

Вообще-то мне до сих пор не понятным осталось, как при общей тенденции к монстрообразности ламповых усилителей, удалось получить ТАКОЕ восхитительное звучание от столь не больших моноблоков!!! Как я понимаю, это все-таки компромиссы в питании? Раз ВЫ постоянно ссылаетесь, что любые его модернизации - это новый корпус, как следствие.

Нет, пожалуй новый корпус для них не стоит заморачивать. Я напридумывал кучу вариантов одизайнеровавнияэтого, но сейчас прихожу к мнению, что это убьет узнаваемость OddBlock. А из уважения к звуку, ее следует соблюсти. Ограничусь сделанными накладками на фронтальную панель.

Вообще-то, я готов их отправить заранее. Конечно, тяжело расставаться на продолжительное время. Но, мне кажется, когда Вы (Евгений) их пощупаете руками (а Владислав-то их собирал, надеюсь вспомнит), гораздо больше идей появится. Особенно по виброразвязке.

У меня есть мелкие моменты (нужно пока список формировать), которые я хотел предложить решить попутно. Типа установить ручку-крутилку на переменник подстройки тока. Очень неудобно лазить внутрь отверткой.
Или еще, я слегка повредил надпись "Edkor" на силовом трансформаторе (с фронтальной стороны). Она выполнена на пленке и когда снимаешь кожух (если не знать) можно зацепит. Так вот, хорошо было бы крышку с выходного трансформатора переставить сюда.
Такие моменты специально делать не станешь, но если разбирать уж. :think:

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3432
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 218 раз

#623

Сообщение Евгений Михеев » 05 май 2018, 19:21

Роман Мирошниченко писал(а):Ограничусь сделанными накладками на фронтальную панель.
кстати, их бы тоже снять
По питанию и т.д - Брюс использует плату, это позволяет оптимизировать свободное место очень сильно, я и сам сейчас начал заниматься платами и понимаю, что навесом так плотно детали не поселить.
Но у платы есть определенные "минусы" - например, посадочные места - что на плате задумано впаять - иного там не разместить.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4168
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 378 раз
Поблагодарили: 137 раз
Контактная информация:

#624

Сообщение Роман Мирошниченко » 05 май 2018, 21:23

Евгений Михеев писал(а):кстати, их бы тоже снять
Увы, это не возможно. Пришлось приклеить на двусторонний скотч. Боюсь, при попытке снять, можно испортить.
С панелями придется быть аккуратным. Главное помнить, что это не несущая конструкция, а лишь декоративный элемент. За нее не стоит браться, когда двигаешь/поднимаешь корпус.
Евгений Михеев писал(а):По питанию и т.д - Брюс использует плату, это позволяет оптимизировать свободное место очень сильно
Ну, как я понимаю, основное выиграно за счет применения источника тока на микросхеме? Ее радиатор торчит из корпуса.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3432
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 218 раз

#625

Сообщение Евгений Михеев » 05 май 2018, 22:07

Роман Мирошниченко писал(а):Ну, как я понимаю, основное выиграно за счет применения источника тока на микросхеме? Ее радиатор торчит из корпуса.
И это тоже, но еще и близость расположения деталей остальных.
Вспомните мой корректор Хагермана. Красная плата не меленькая. Это я к тому что сейчас едут ко мне такие платы форматом 10 на 10 см.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4168
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 378 раз
Поблагодарили: 137 раз
Контактная информация:

#626

Сообщение Роман Мирошниченко » 05 май 2018, 22:33

Евгений, не так уж много времени прошло с тех пор, когда я вожделел "навесной монтаж точка-точка, да еще если одними лишь выводами деталей"...
Это производило на меня какое-то завораживающее воздействие.

Но, Ян и Владислав в конкретных разработках убедили меня в целесообразности "плат". И сейчас, даже с эстетической точки зрения, я знаю насколько это технологичнее - аккуратно и надежно.

Ну, а цвет плат - отдельная тема для самовыражения! :-)

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3432
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 218 раз

#627

Сообщение Евгений Михеев » 05 май 2018, 23:13

Скажем так, Роман, если я понимаю, что запас по месту есть и деталей не мильён мульярдов - я по прежнему выберу навес из-за надежности и внешнего вида, платы есть хорошие, но много попадались после первой пайки отслаивающие дорожки, вообщем - это для меня под настроение :-)
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4168
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 378 раз
Поблагодарили: 137 раз
Контактная информация:

#628

Сообщение Роман Мирошниченко » 05 май 2018, 23:44

Ну, я Вас понял.
В любом выборе лучше избегать крайностей и загонов. :twisted:

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3432
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 218 раз

#629

Сообщение Евгений Михеев » 06 май 2018, 00:05

Роман Мирошниченко писал(а):Ну, я Вас понял.
В любом выборе лучше избегать крайностей и загонов.
Ну да, я раньше категорически относился к платам, просто потому, что не умел. (и сейчас не умею, но пыжусь).
Это как у почтальона Печкина - это потому злой был, что у велосипеда седушки не было :eek:
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4235
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 126 раз
Поблагодарили: 356 раз

#630

Сообщение poty » 06 май 2018, 17:34

Только что вернулся из командировки, сложно в поездке отвечать.
Я удивлён, что вы ждёте меня для принятия решений. :-) Замена конденсаторов - это по большей части то, что я называю "вкусовщиной", не всегда это даже бывает сразу заметно. Речь идёт о 6 конденсаторах:
- в питании драйвера - электролитический конденсатор 47 мкФ - я бы поставил чуть больше по ёмкости и по качеству (например, Nichicon-ы или Vishay-и аудио серий хотя бы 100 мкФ) + шунтирующий 0,1 мкФ - выбор бешено велик, здесь можно ориентироваться на мнение Брюса (Jantzen Silver), либо подходить по технократски - Mundorf, например. Но нужно смотреть, чтобы были невысокие, поскольку места в корпусе по высоте крайне мало. Формально, можно также заменить и 100мкФ в анодном мощника, но из-за следующего пункта это не так принципиально.
- в питании мощника - 10 мкФ. Формально, я бы остановился на недорогих заменах на Mundorf, может, Clarity ещё посмотреть... Выбор крайне осложняется доступными размерами! В основном - по высоте корпуса, так как места на плате в принципе достаточно.
- переходные конденсаторы (0,22 мкФ) - пара. Выбор должен быть жёстким по звучанию. Самым удачным я считаю Auricap старые, но сейчас их днём с огнём не найти, а новые серии ужасно дороги. Однако, Брюс "для себя" использует Jantzen Silver - можно с ним в этом согласиться, хотя это тоже явно не дешёвый вариант. В той позиции отлично показали бы себя Mundorf, которых не хватило нам в фонокорректор, хотя они и были бы, возможно, попроще в звучании.
- катодный конденсатор нижней лампы драйвера... Сложный выбор... Я бы его полностью убрал. Но вся беда в том, что это понизит чувствительность усилителя и непонятно, справится ли с этим пред (и в особенности Dirac). Как вариант - рассматривать премиальные Elna или Nichicon. Желательно также зашунтировать плёнкой.

К сожалению, я здесь небольшой спец, отслушивание - не мой конёк. Могу только посоветовать на свой вкус из того, что слышал.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4168
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 378 раз
Поблагодарили: 137 раз
Контактная информация:

#631

Сообщение Роман Мирошниченко » 06 май 2018, 21:51

Ого-го, все куда серьезнее, чем я предполагал. И тем интереснее. А Вы говорите:
poty писал(а):Я удивлён, что вы ждёте меня для принятия решений.
Мне кажется, что и Евгений не предполагал такого объема замены.

Но, я заинтригован. Круто!
По меньшей мере попробуем.
poty писал(а):- переходные конденсаторы (0,22 мкФ) - пара. Выбор должен быть жёстким по звучанию. Самым удачным я считаю Auricap старые, но сейчас их днём с огнём не найти, а новые серии ужасно дороги. Однако, Брюс "для себя" использует Jantzen Silver - можно с ним в этом согласиться, хотя это тоже явно не дешёвый вариант. В той позиции отлично показали бы себя Mundorf, которых не хватило нам в фонокорректор, хотя они и были бы, возможно, попроще в звучании.
Auricap, Jantzen Silver :clap:
Гулять, так гулять! :twisted:
poty писал(а):Я бы его полностью убрал. Но вся беда в том, что это понизит чувствительность усилителя и непонятно, справится ли с этим пред (и в особенности Dirac).
DIRAC по любому через пред работает. Вариант включения процессора в качестве преда себя не оправдал. Сейчас чувствительности за глаза.
Мне нравится идея, что-то убрать из тракта... Я так понимаю, это попытка идти по пути :" пусть тише, да чище"!
Ну, можно ведь хотя бы попробовать.
poty писал(а):К сожалению, я здесь небольшой спец, отслушивание - не мой конёк.
К сожалению, отслушивание слишком длинный и противоречивый процесс. Зависимый от ОЧЕНЬ многих составляющих...
Так что, "посоветовать на свой вкус из того, что слышал" - именно то, что требуется. Еще ни разу не подводило! :wink:

P.S. Еще не так давно, я и не предполагал, что замена ламп в преде так сильно меняет звук. Спасибо, Ян дал соприкоснуться с этим явлением. Наигрался я тогда в волю.
Если откровенно, я слабо пока верю, что что-то координально может измениться после замены конденсаторов. Тем интереснее будет оценить результат. И тем бескомпромисснее я предлагаю подойти.
Единственное, я предлагаю постараться помнить, это АПГРЕЙД, а не строительство нового.


Хотя... как пойдет! :twisted:

Аватара пользователя
poty
Профи
Профи
Сообщения: 4235
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 126 раз
Поблагодарили: 356 раз

#632

Сообщение poty » 06 май 2018, 22:37

Роман Мирошниченко писал(а):Auricap
https://www.partsconnexion.com/AURIXO-79185.html
Роман Мирошниченко писал(а):Jantzen Silver
https://www.parts-express.com/jantzen-a ... r--027-758
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4168
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 378 раз
Поблагодарили: 137 раз
Контактная информация:

#633

Сообщение Роман Мирошниченко » 07 май 2018, 06:04

На ВАШЕ усмотрение. :-)

Судя по цифиркам погрешности, Jantzen Audio покруче будут!
И описалово соблазнительное... И красивее они. :razz:

Но! Я все-таки оставляю выбор за ВАМИ. :razz:

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3432
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 218 раз

#634

Сообщение Евгений Михеев » 07 май 2018, 11:20

poty писал(а):Я удивлён, что вы ждёте меня для принятия решений.
А чему удивляться? Это форум, и важно мнение каждого :-)
poty писал(а):- в питании драйвера - электролитический конденсатор 47 мкФ - я бы поставил чуть больше по ёмкости и по качеству (например, Nichicon-ы или Vishay-и аудио серий хотя бы 100 мкФ) + шунтирующий 0,1 мкФ - выбор бешено велик, здесь можно ориентироваться на мнение Брюса (Jantzen Silver), либо подходить по технократски - Mundorf, например. Но нужно смотреть, чтобы были невысокие, поскольку места в корпусе по высоте крайне мало. Формально, можно также заменить и 100мкФ в анодном мощника, но из-за следующего пункта это не так принципиально.

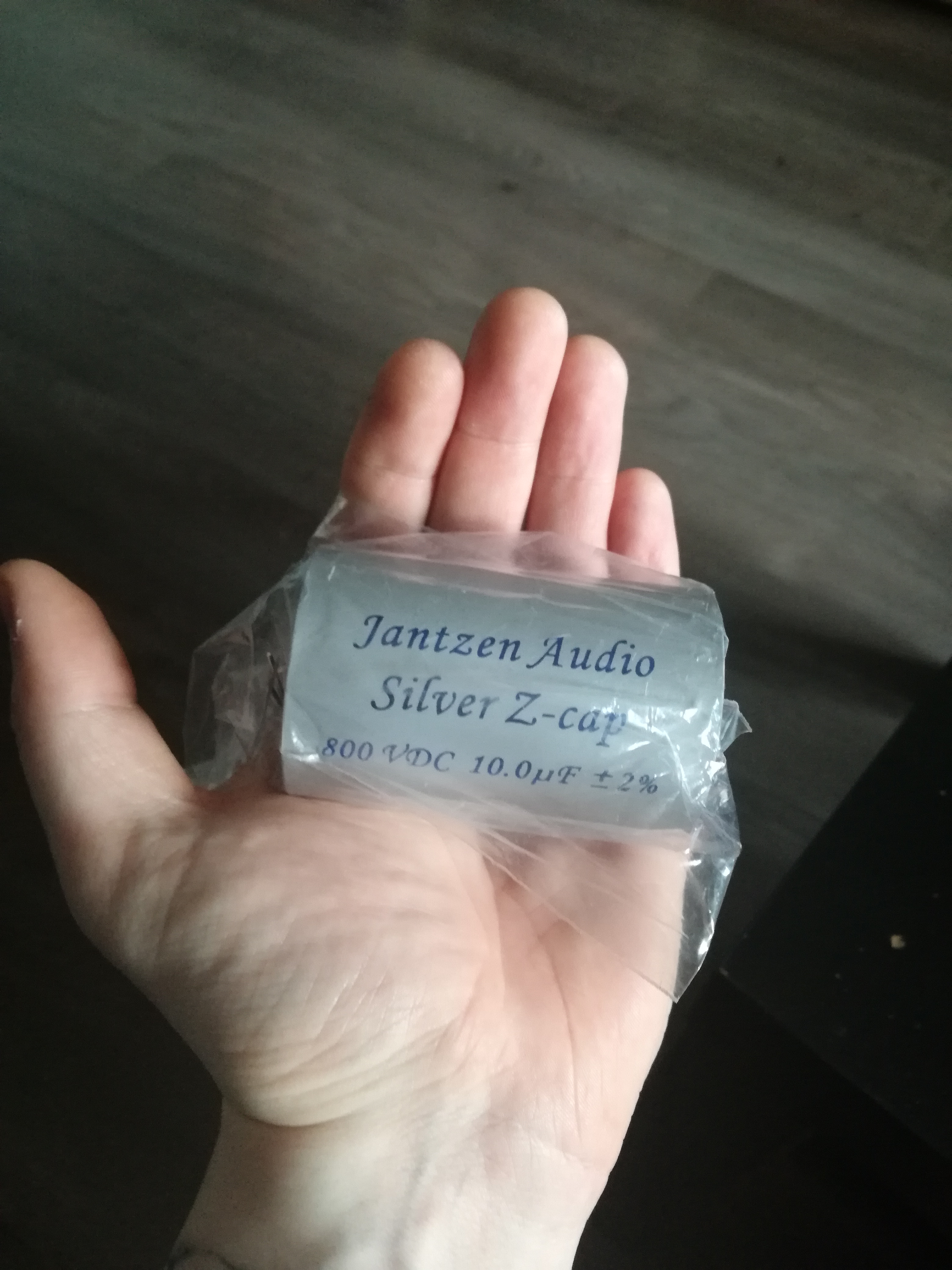

Jantzen я очень высоко ценю, правда силверы не слушал, у меня стояли в преде серией ниже, при этом звучали не хуже мундорф суприм. Думаю, силверы будут еще интересней
poty писал(а):- в питании мощника - 10 мкФ. Формально, я бы остановился на недорогих заменах на Mundorf, может, Clarity ещё посмотреть... Выбор крайне осложняется доступными размерами! В основном - по высоте корпуса, так как места на плате в принципе достаточно.
У меня есть такие солены, буду отталкиваться от их габаритов
poty писал(а):- переходные конденсаторы (0,22 мкФ) - пара. Выбор должен быть жёстким по звучанию. Самым удачным я считаю Auricap старые, но сейчас их днём с огнём не найти, а новые серии ужасно дороги. Однако, Брюс "для себя" использует Jantzen Silver - можно с ним в этом согласиться, хотя это тоже явно не дешёвый вариант. В той позиции отлично показали бы себя Mundorf, которых не хватило нам в фонокорректор, хотя они и были бы, возможно, попроще в звучании.
Я думаю, можно пойти по пути одного бренда и доверится Jantzen
poty писал(а):- катодный конденсатор нижней лампы драйвера... Сложный выбор... Я бы его полностью убрал. Но вся беда в том, что это понизит чувствительность усилителя и непонятно, справится ли с этим пред (и в особенности Dirac). Как вариант - рассматривать премиальные Elna или Nichicon. Желательно также зашунтировать плёнкой.
Согласен, я бы тоже попробовал разные варианты. Тем более, у меня ведь аппарат почти как у Романа, в том плане, что пред есть, а значит, можем проверить с конденсатором и без.
Роман Мирошниченко писал(а):Мне кажется, что и Евгений не предполагал такого объема замены.
Это правда, я не до конца представлял, на что Вы готовы :-)

Кстати, по Jantzen у меня есть проверенный магазинчик в близлежащем государстве, и доставка всего 8 евро!
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4235
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 126 раз
Поблагодарили: 356 раз

#635

Сообщение poty » 07 май 2018, 11:46

Евгений Михеев писал(а):можно пойти по пути одного бренда и доверится Jantzen
Ну, тогда уж вместе с https://www.parts-express.com/jantzen-a ... r--027-788
Только влезет ли...
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4168
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 378 раз
Поблагодарили: 137 раз
Контактная информация:

#636

Сообщение Роман Мирошниченко » 07 май 2018, 11:54

Я могу уже выслать усилители. Чтобы разобрать и по месту смотреть.
Серьезные конденсаторы, ради таких можно и без "лампы" пока посидеть. AURA верну в систему и перебьюсь пару-тройку месяцев.
Евгений Михеев писал(а):Согласен, я бы тоже попробовал разные варианты. Тем более, у меня ведь аппарат почти как у Романа, в том плане, что пред есть, а значит, можем проверить с конденсатором и без.
Точно! Как это не вспомнилось мне. :wink:
Евгений Михеев писал(а):Это правда, я не до конца представлял, на что Вы готовы
Готовы-готовы!!! :twisted:
Интересно же!

Эти моноблоки подбирались в качестве "пробника" , так нужно до самого дна их испробовать!

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3432
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 218 раз

#637

Сообщение Евгений Михеев » 07 май 2018, 12:00

poty писал(а):Ну, тогда уж вместе
А в моем магазине на 15 евро дешевле)
Еще и экономия
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4168
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 378 раз
Поблагодарили: 137 раз
Контактная информация:

#638

Сообщение Роман Мирошниченко » 07 май 2018, 12:05

Евгений Михеев писал(а):А в моем магазине на 15 евро дешевле)
Спасибо!

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3432
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 218 раз

#639

Сообщение Евгений Михеев » 07 май 2018, 12:11

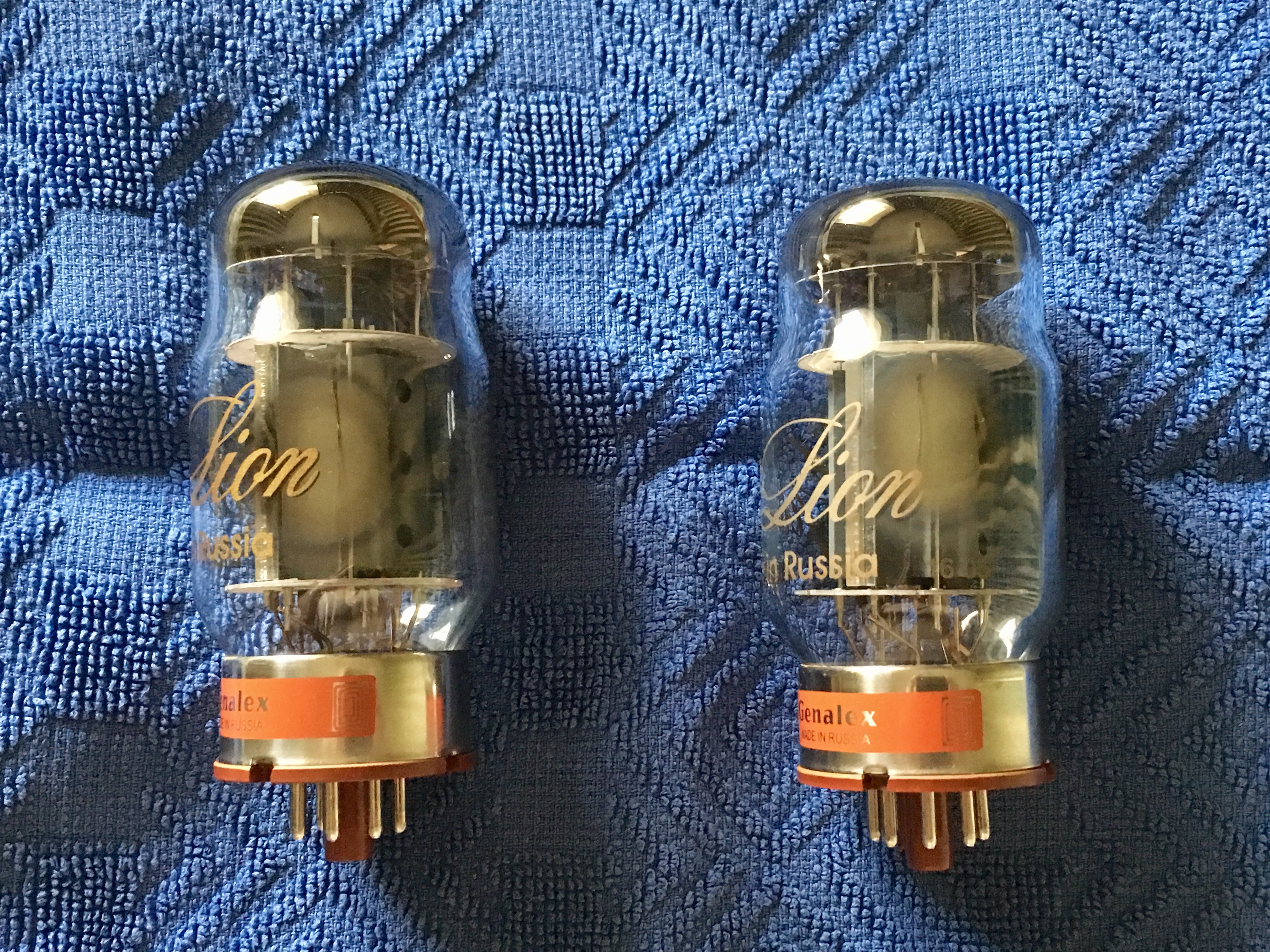

poty писал(а):Только влезет ли...
В диаметре больше на 1 см, а вот в длину - аж на 2, но, возможно, влезут
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4168
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 378 раз
Поблагодарили: 137 раз
Контактная информация:

#640

Сообщение Роман Мирошниченко » 07 май 2018, 12:14

Здесь хорошо видно сборку платы.
Ну, могу померить ...
