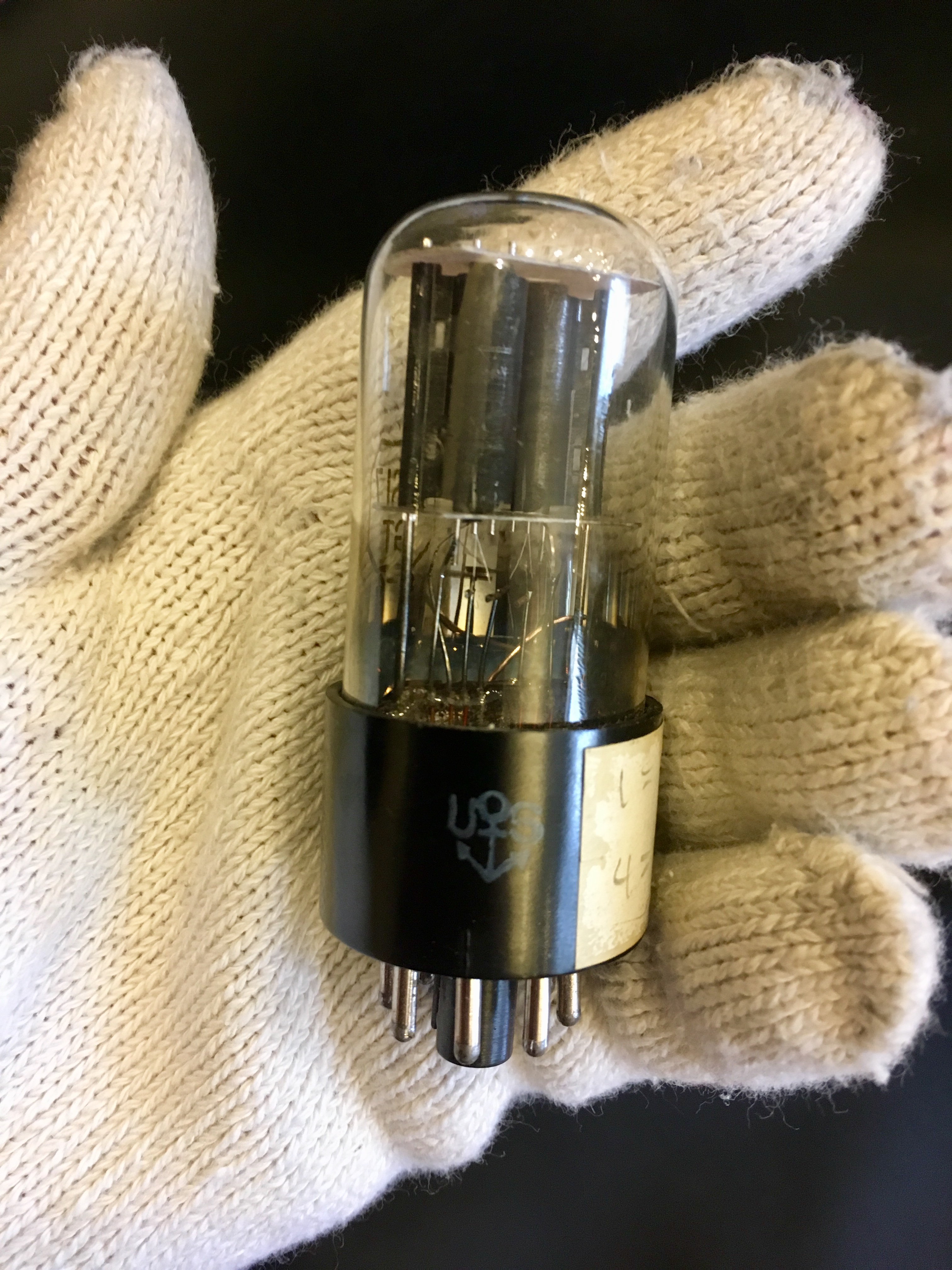

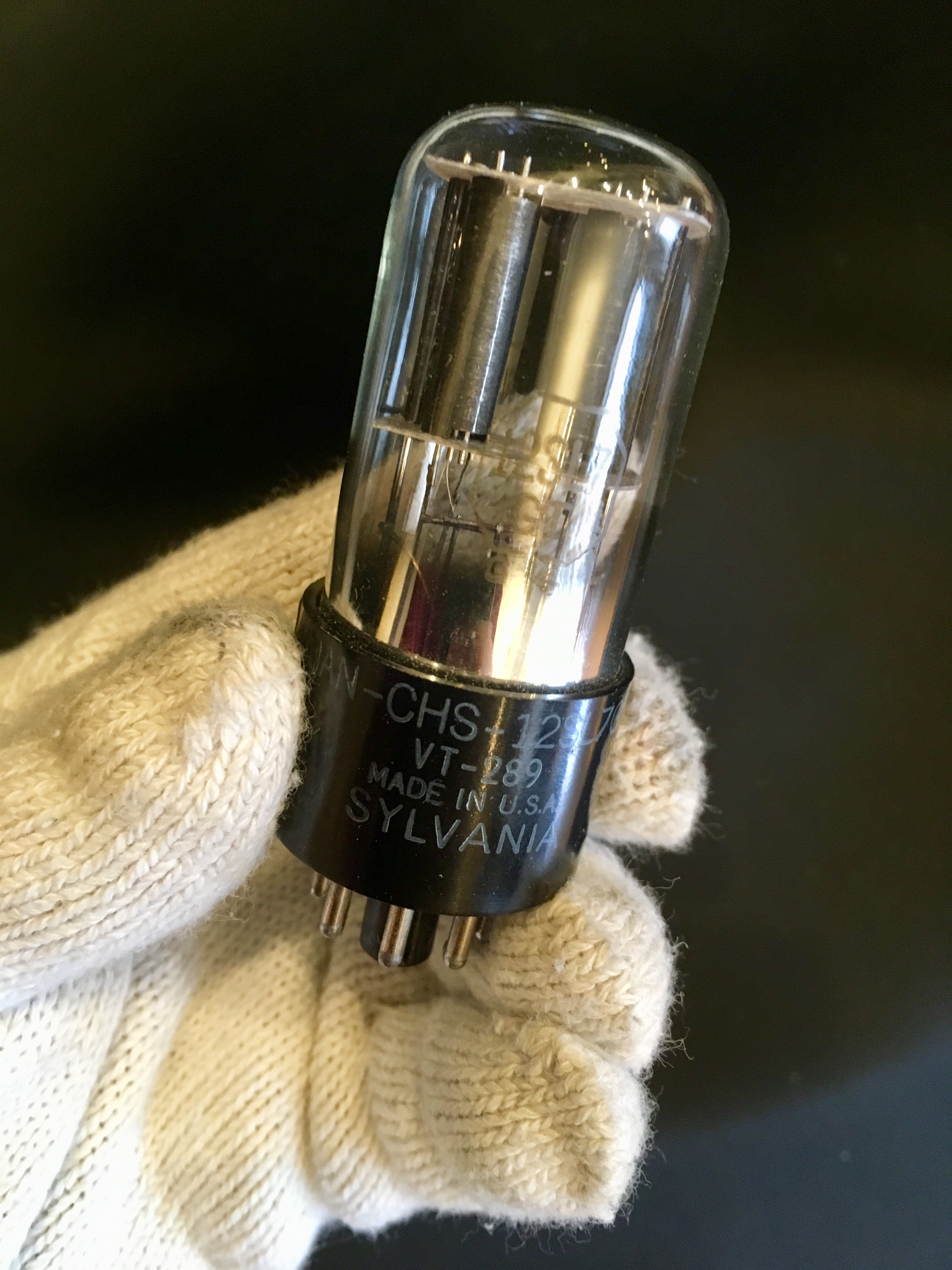

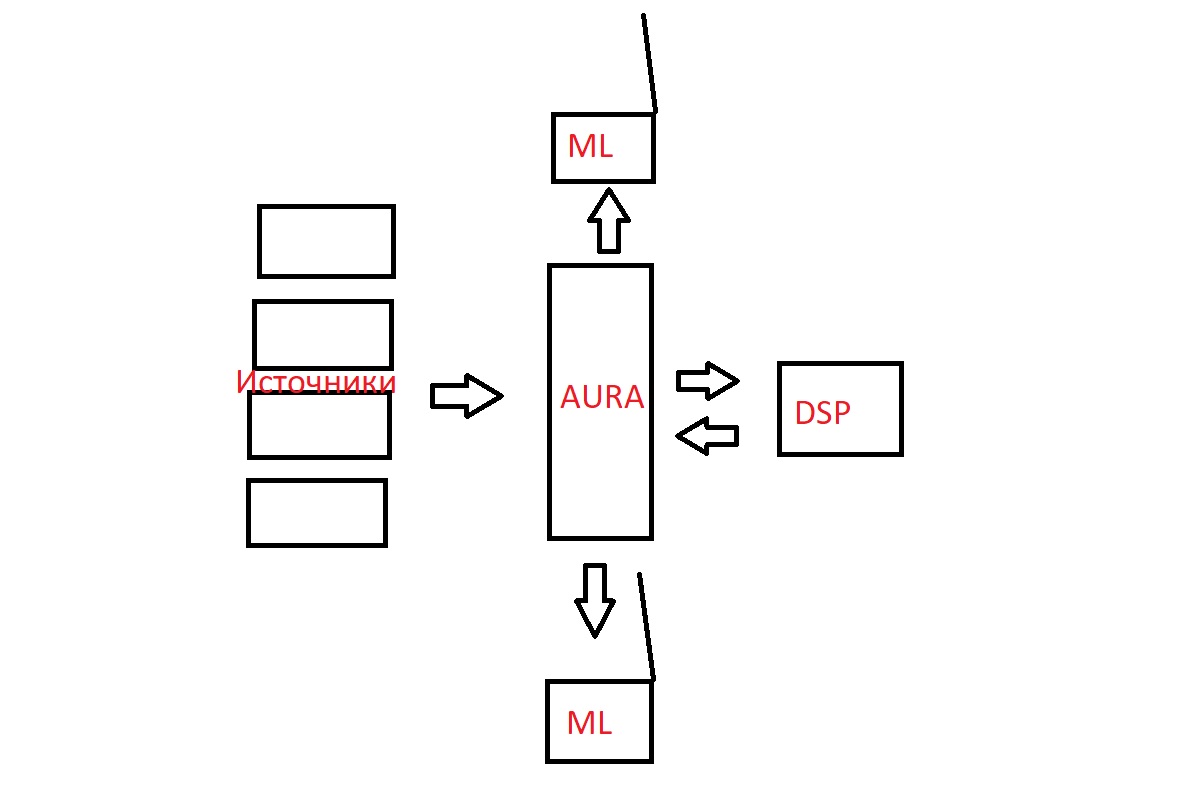

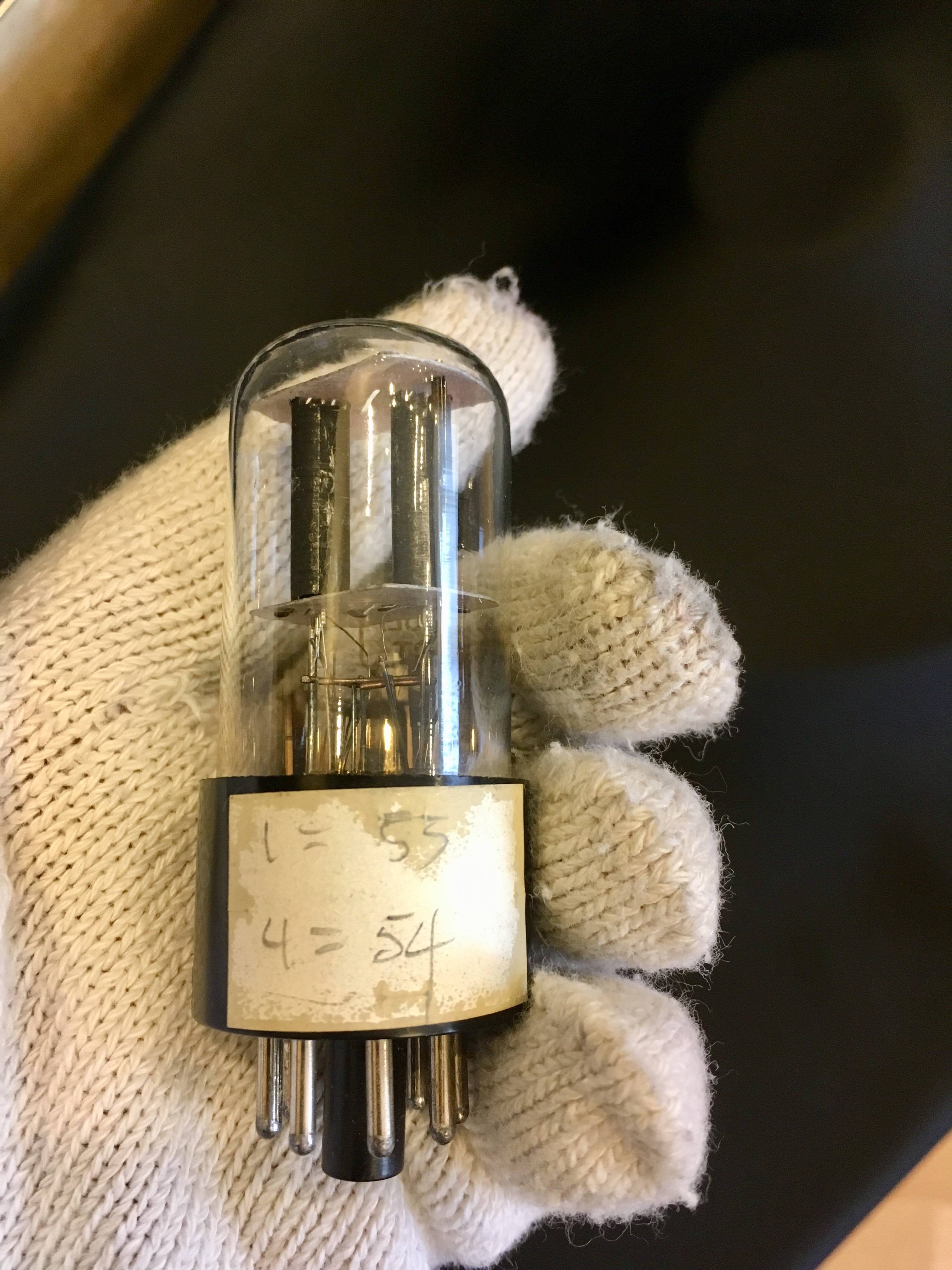

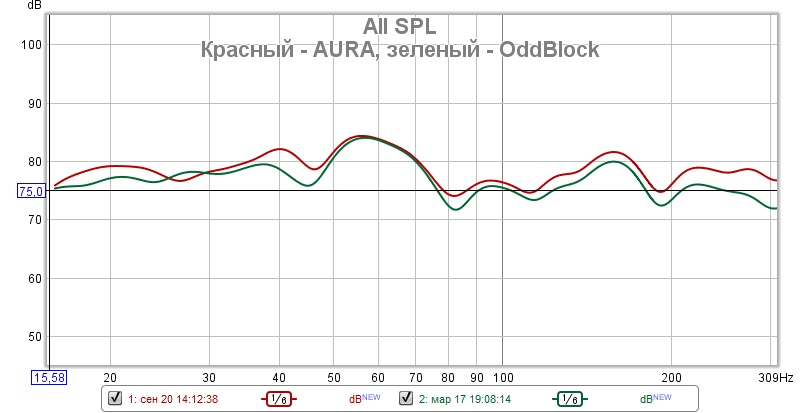

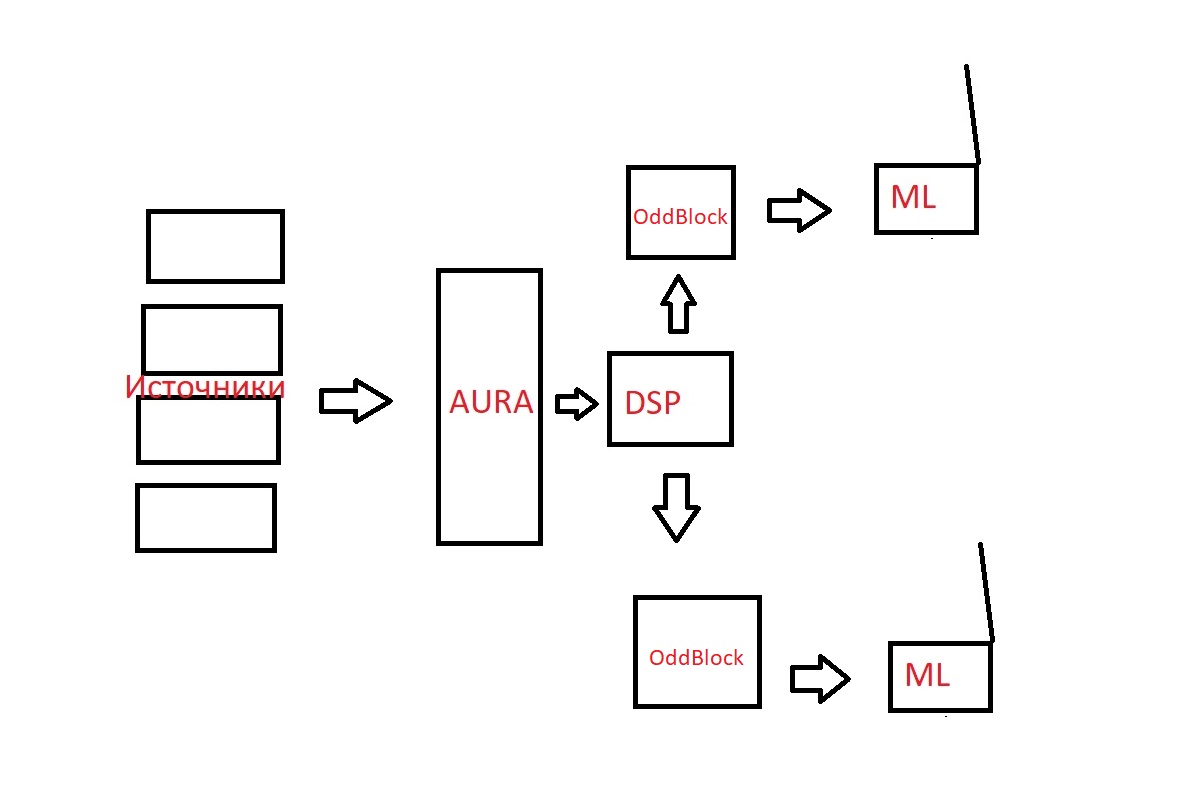

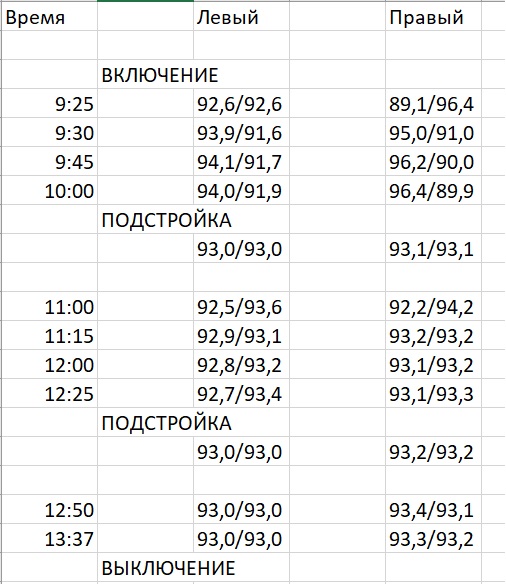

Kit усилителей OddBlock Series 2 OCTAL (OBS2OC) от "OddWatt Audio" (США)

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

Kit усилителей OddBlock Series 2 OCTAL (OBS2OC) от "OddWatt Audio" (США)

#1

Сообщение poty » 14 мар 2016, 07:00



Сайт производителя http://www.oddwattaudio.com/owabout.html
Информация об авторе (Bruce Heran) http://audioxpress.com/article/member-p ... heran.html
Аналогичная сборка http://diyaudioprojects.com/Tubes/5751- ... e-Amp-Kit/
Форум развития и поддержки проекта http://diyaudioprojects.com/Forum/viewt ... p?f=9&t=43
Принципиальная схема усилителя
Принципиальная схема БП
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3522
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 58 раз
Поблагодарили: 228 раз

#881

Сообщение Евгений Михеев » 29 ноя 2018, 13:15

Я бы с радостью, Владислав, но замер, увы, невозможен по понятным причинам
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#882

Сообщение poty » 29 ноя 2018, 20:17

Предлагаю что-то такое:
Значения R1-R2, R5-R6 - непринципиальны, главное, чтобы они были одинаковы.
R3-R4 - из диапазона 22-51к.
C1 - 0,1-1мкФ, C2- 33-100пФ (если что - увеличить для исключения возбуда), C3 - около 1мкФ.
U1 - в принципе любой, способный питаться от двухполярки 6В, только не стоит выбирать высокочастотные экземпляры, иначе может быть возбуд. Я ориентировался на корпус DIP8. Стоит примерно 20 руб.
Q1, Q2 - любая комплементарная пара, мощность - от 10Вт, ток от 3А. Они могут быть установлены на одном радиаторе, так как греться будет только один. Считая 2А - предельным током накала, разбросом - не более 10% в любую сторону, максимальное рассеяние на транзисторе будет 0,2*6,3=1,26Вт. Примерно по 15 руб. каждый.
D1, D2 - любые универсальные. Стоят примерно по рублю.
Подключается параллельно выходу 12,6В и одним проводом - в точку соединения накалов мощных ламп.
Думаю, проще выполнить на турретах или ещё как. Могу и печатную плату сделать, но тогда нужны жёсткие ограничения по размерам.
За это сообщение автора poty поблагодарил:
Роман Мирошниченко
Рейтинг: 16.7%

Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#883

Сообщение Роман Мирошниченко » 29 ноя 2018, 22:23

Это похитрее первого варианта!
:-)

Отправлено спустя 34 минуты 24 секунды:
poty писал(а):
29 ноя 2018, 20:17
Думаю, проще выполнить на турретах или ещё как. Могу и печатную плату сделать, но тогда нужны жёсткие ограничения по размерам.
Для меня любой вариант привлекателен. Хоть навесом...

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1181
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#884

Сообщение Алаев Ян » 30 ноя 2018, 13:20

poty писал(а):
29 ноя 2018, 20:17
U1 - в принципе любой, способный питаться от двухполярки 6В, только не стоит выбирать высокочастотные экземпляры, иначе может быть возбуд.
А почему Вы выбрали ОУ, требующий цепи компенсации возбуда? Почему не ОУ, где гарантируется стабильная работа и эти цепи отсутствуют?

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#885

Сообщение poty » 30 ноя 2018, 13:28

Чтобы была возможность относительно небольшими "силами" повлиять на ситуацию, если возбуд всё же случится. Основная проблема - контролируемая цепь непредсказуема: изменяющееся сопротивление в широком диапазоне, зашунтировано конденсаторами. Я попытался перевести работу ОУ в серворежим за счёт конденсатора параллельно входам, но если этот конденсатор большой - начинается повышение добротности на НЧ (может усиливать пульсации БП накала), если маленький - компенсации нет. Проще ограничить частоту среза в ОУ. На самом деле - в большинстве одноэлементных ОУ неиспользуемые ножки отданы на цепи компенсации, так что просто совпало...
Владислав

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1181
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#886

Сообщение Алаев Ян » 30 ноя 2018, 13:37

Если предположить, что LM317/337 мы заменим на более мощный аналог, то рискну предложить вот такую схему.
За это сообщение автора Алаев Ян поблагодарили (всего 2):
poty, Роман Мирошниченко
Рейтинг: 33.3%


Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#887

Сообщение poty » 30 ноя 2018, 15:59

Да, такой вариант тоже возможен. U3 можно заменить на TL431 с замкнутым катодом и управляющим выводом. Нам ток большой от регуляторов не нужен. Достаточно будет примерно 0,2А в максимуме. Так что можно применить и LM317/337. Другой вопрос, что если одна из ламп накроется (накал), тогда весь ток потечёт через оставшийся регулятор. Но этот момент будет действовать примерно также и в той схеме, что я приводил ранее.
Фактически, можно поставить предохранитель, отключающий балансер, если через него протекает повышенный ток.
Владислав

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1181
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#888

Сообщение Алаев Ян » 30 ноя 2018, 16:04

Я просто подумал, что схема с двумя интегральными стабилизаторами в данном случае будет технически проще реализуемой в условиях ограниченного пространства, нежели два транзистора и ОУ. Вероятность возбуда тоже небольшая, так как они достаточно "низкочастотные", если можно так выразиться. В общем, я предложил, дальше выбор за Вами.
За это сообщение автора Алаев Ян поблагодарил:
Роман Мирошниченко
Рейтинг: 16.7%


Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#889

Сообщение Роман Мирошниченко » 30 ноя 2018, 21:06

Алаев Ян писал(а):
30 ноя 2018, 16:04
В общем, я предложил, дальше выбор за Вами.
Ян, спасибо. :smile:

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1181
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#890

Сообщение Алаев Ян » 30 ноя 2018, 21:34

Всегда пожалуйста!

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#891

Сообщение poty » 03 дек 2018, 15:53

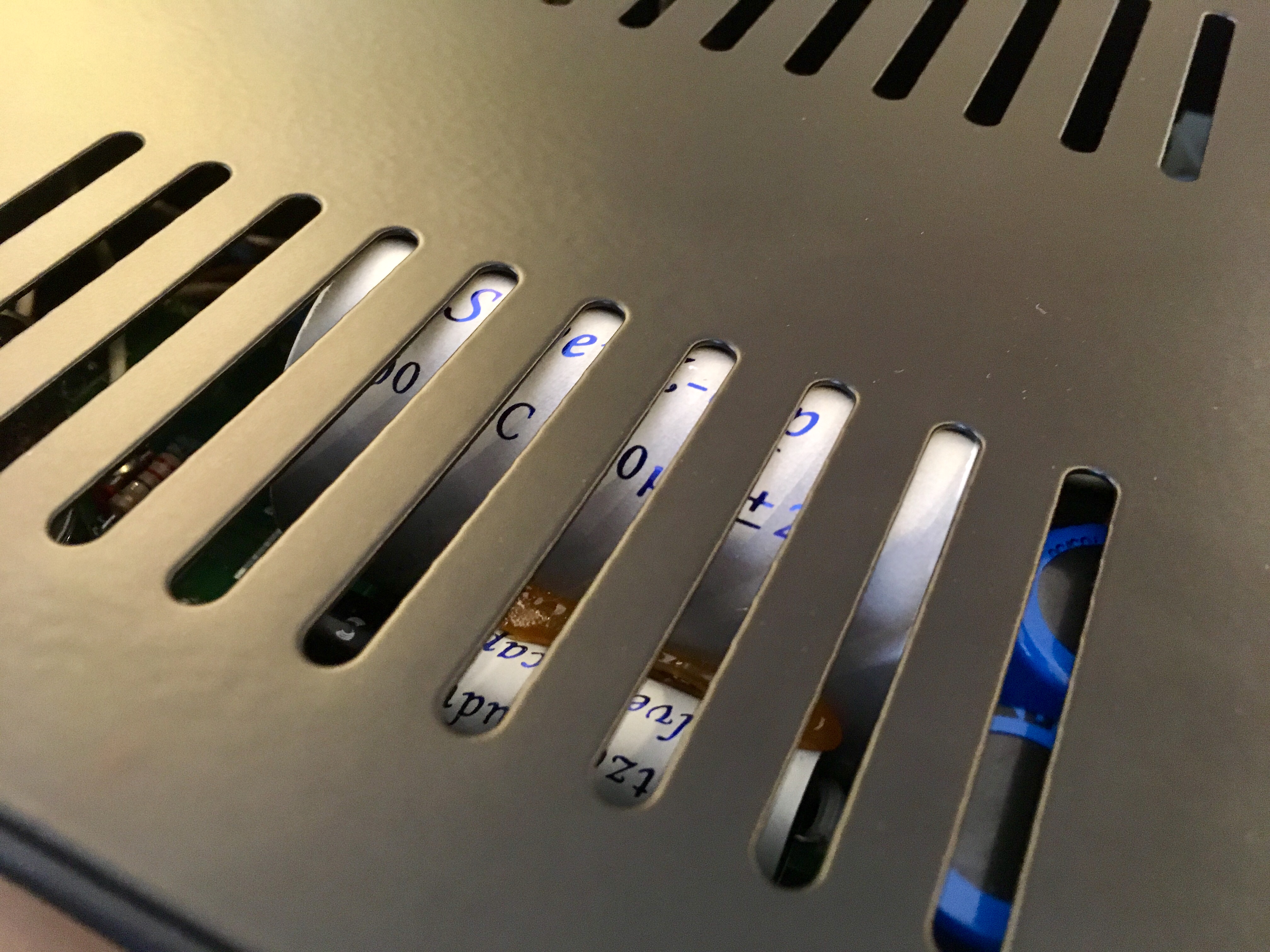

Хромированная верхняя панель для самодельного OddWatt - в ветке Брюса.
За это сообщение автора poty поблагодарил:
Роман Мирошниченко
Рейтинг: 16.7%

Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#892

Сообщение Роман Мирошниченко » 03 дек 2018, 17:15

Мне кажется, это нержавейка. :think:

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1181
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

Возвращаясь к вопросу средней точки...

#893

Сообщение Алаев Ян » 13 дек 2018, 15:48

еще пришла идея в беспокойную голову...
Есть же мощные ОУ, которые используются для построения УМЗЧ на одной микросхеме. По сути, там внутри ОУ и транзисторный выходной каскад, все то, что нарисовал Владислав.
Если применить, например, ТDA2030 или TDA2040, то схема сводится вот к такой...
За это сообщение автора Алаев Ян поблагодарили (всего 2):
goldmen8, Роман Мирошниченко
Рейтинг: 33.3%


Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#894

Сообщение Роман Мирошниченко » 13 дек 2018, 22:14

Что-то Евгения нет... :sad:
Думаю, ему решение принимать.
Ян, за идею благодарю.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#895

Сообщение poty » 14 дек 2018, 00:29

Мне кажется, это уже чересчур. Дорого, куча тока уйдёт в никуда.
Владислав

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1181
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#896

Сообщение Алаев Ян » 14 дек 2018, 07:27

poty писал(а):
14 дек 2018, 00:29
Дорого
200 р., зато один корпус, а не два, как бы деньги не большие, а если размер имеет значение?

Отправлено спустя 24 секунды:
poty писал(а):
14 дек 2018, 00:29
куча тока уйдёт в никуда.
о каком токе идет речь? о токе покоя ОУ?

Отправлено спустя 27 секунд:
Собственно, я предложил это только как идею. Работать же будет? Идея жизнеспособная?

Аватара пользователя
poty
Профи
Профи
Сообщения: 4273
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 135 раз
Поблагодарили: 368 раз

#897

Сообщение poty » 14 дек 2018, 08:08

Да, ток покоя - 60-80мА.

Отправлено спустя 2 часа 59 минут 34 секунды:
Не нашёл информации: по постоянному току TDA работает?
Владислав

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1181
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#898

Сообщение Алаев Ян » 14 дек 2018, 11:27

poty писал(а):
14 дек 2018, 11:08
Не нашёл информации: по постоянному току TDA работает?
не знаю, не проверял, но на вид это ОУ.

Отправлено спустя 1 минуту 6 секунд:
Можно использовать более маломощный аналог с меньшим током покоя - я хотел лишь показать суть идеи реализации задуманного в одном корпусе. Наверняка есть что-то попроще.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3522
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 58 раз
Поблагодарили: 228 раз

#899

Сообщение Евгений Михеев » 03 янв 2019, 21:54

Вторая плата
За это сообщение автора Евгений Михеев поблагодарил:
Роман Мирошниченко
Рейтинг: 16.7%

Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4218
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 407 раз
Поблагодарили: 141 раз
Контактная информация:

#900

Сообщение Роман Мирошниченко » 03 янв 2019, 21:57

Евгений Михеев писал(а):
03 янв 2019, 21:54
Вторая плата
:clap:
Я уж не заикаюсь, вижу по преду движуха идет... А ведь, очень хотелось спросить, найдется ли квант времени и на моноблоки.
Отлично!!!

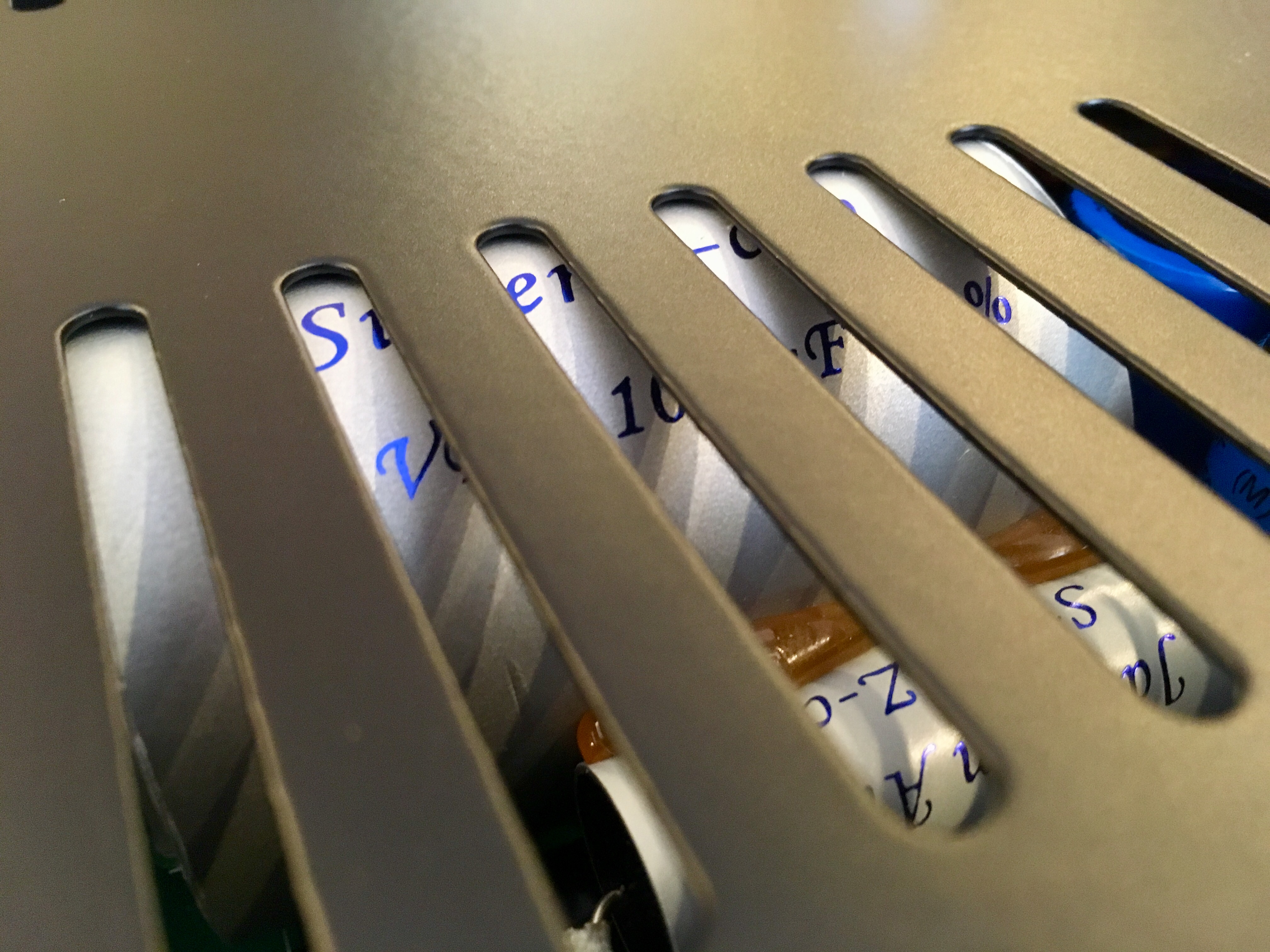

Здоровые все-таки конденсаторы. Баки!!!

Отправлено спустя 18 минут 48 секунд:
Поплотнее стало :wink:

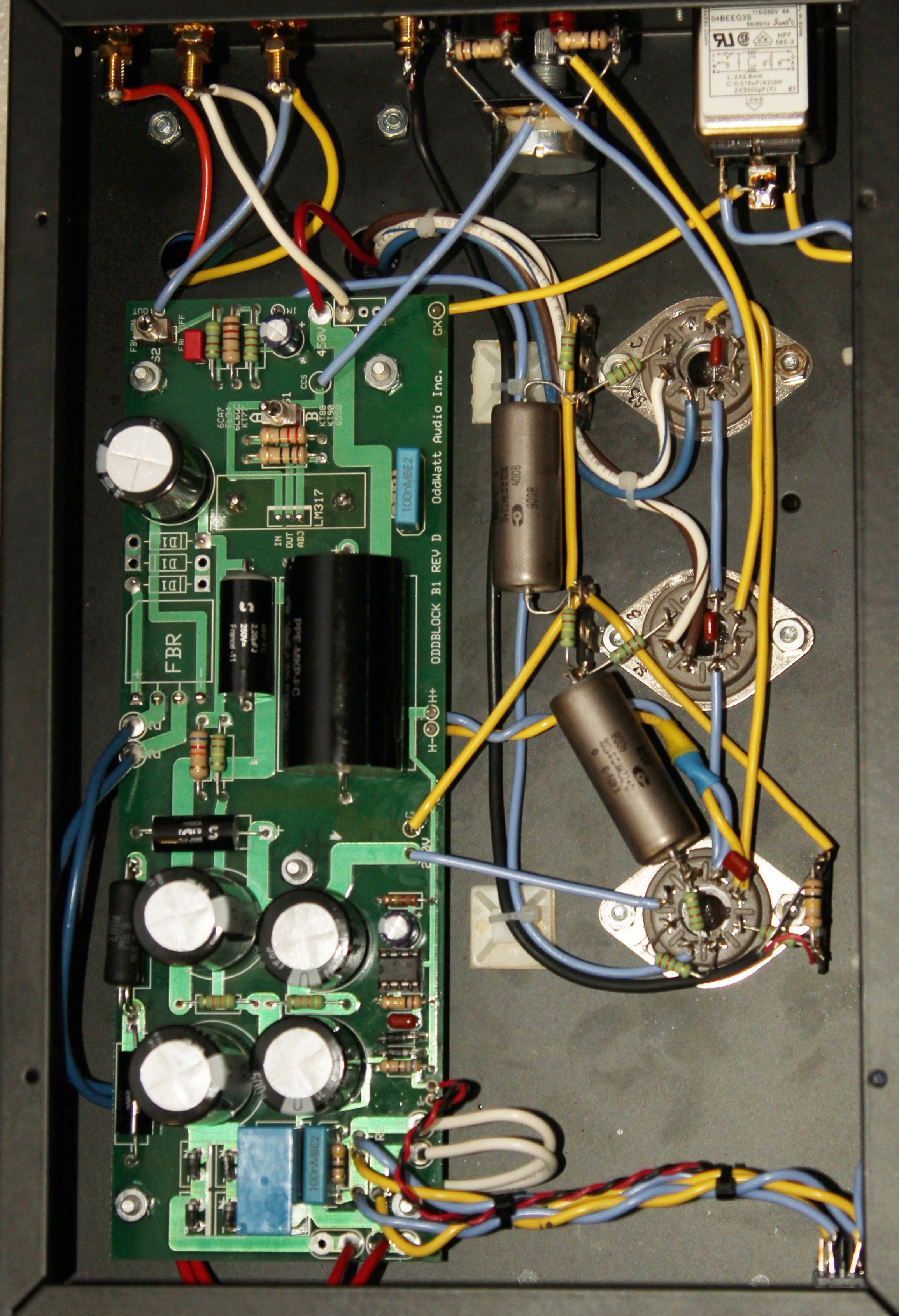

OddBlock до апгрейда.jpg
Было

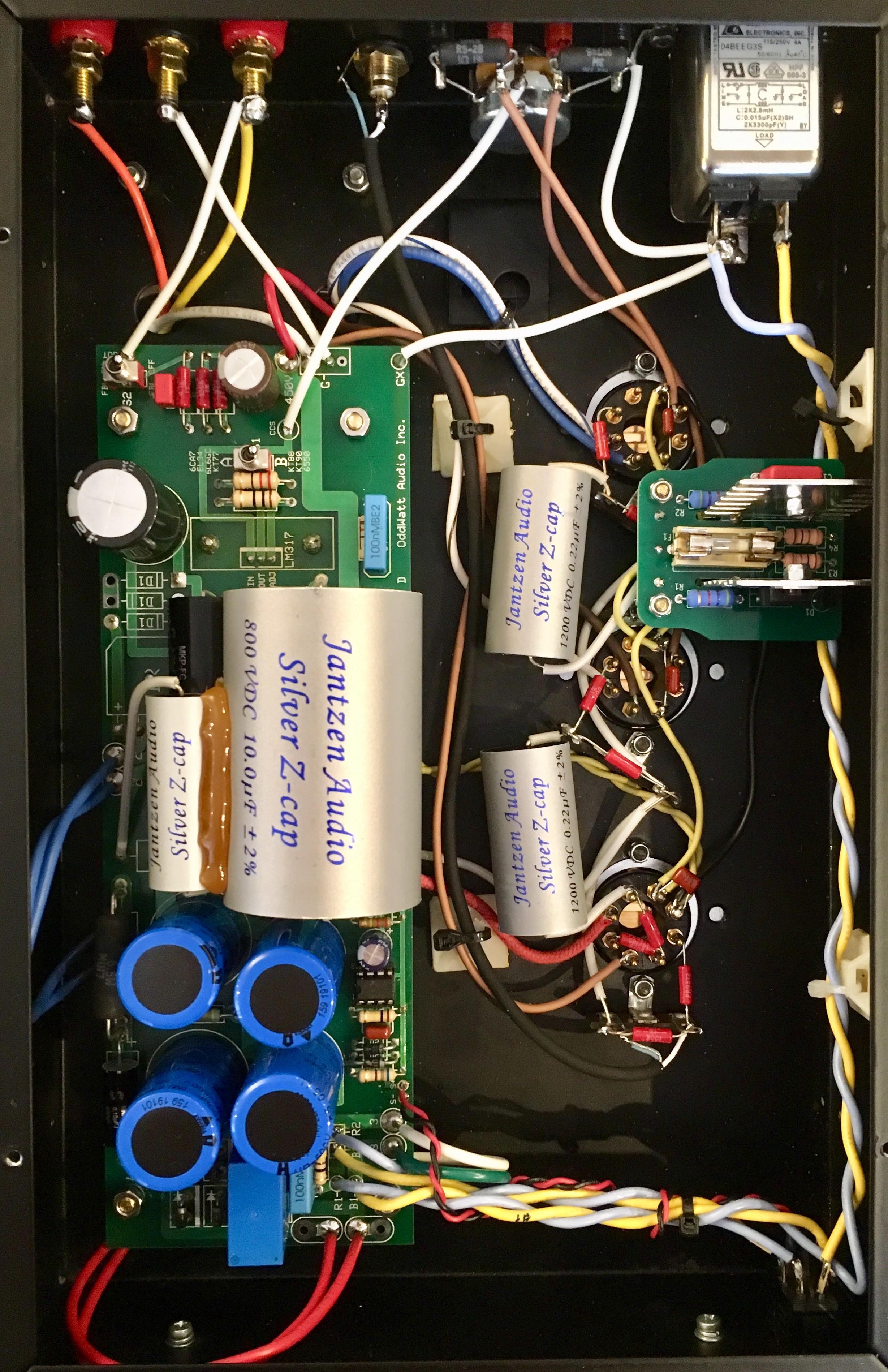

OddBlock после апгрейда.jpg
Стало
Отправлено спустя 1 минуту 19 секунд:
Жаль на одной линии не разместить, как раньше. Нагляднее было бы...
Но и так видно, мне кажется.
