Kit усилителей OddBlock Series 2 OCTAL (OBS2OC) от "OddWatt Audio" (США)

#1

Сообщение poty » 14 мар 2016, 07:00



Сайт производителя http://www.oddwattaudio.com/owabout.html
Информация об авторе (Bruce Heran) http://audioxpress.com/article/member-p ... heran.html
Аналогичная сборка http://diyaudioprojects.com/Tubes/5751- ... e-Amp-Kit/
Форум развития и поддержки проекта http://diyaudioprojects.com/Forum/viewt ... p?f=9&t=43
Принципиальная схема усилителя
Принципиальная схема БП
Владислав

Аватара пользователя
poty
Профи
Профи
Сообщения: 4231
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 126 раз
Поблагодарили: 356 раз

#961

Сообщение poty » 03 фев 2019, 00:36

1,6А - это не очень большой ток.
seurf писал(а):
02 фев 2019, 09:08
2-х ватные сопротивления, 1- ватные подстроечники, большие радиаторы на регулирующую микросхему.
Интересно, о какой схеме идёт речь? Наверное, использование трехногих регуляторов? Там должно быть сопротивление, на котором должно быть 1,2В (что для тока 1,6А) даёт как раз 2Вт. Но здесь как раз хорошо использовать биполярные транзисторы, которые могут работать с минимальным напряжением 1,5-2В и резистор можно сделать очень маленьким. Рассеяние будет около 3-4Вт, а это - подъемно для SMD- радиатора. Но схема будет не такая элегантная, здесь Вы правы.
Другой вариант- использование однорезисторного регулятора, типа того, что мы использовали для БП Романа, там нет обязательных 1,2В и можно сделать источник тока с крайне малым падением напряжения (0,6-0,8В), но они дОроги...
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3430
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 217 раз

#962

Сообщение Евгений Михеев » 14 фев 2019, 22:07

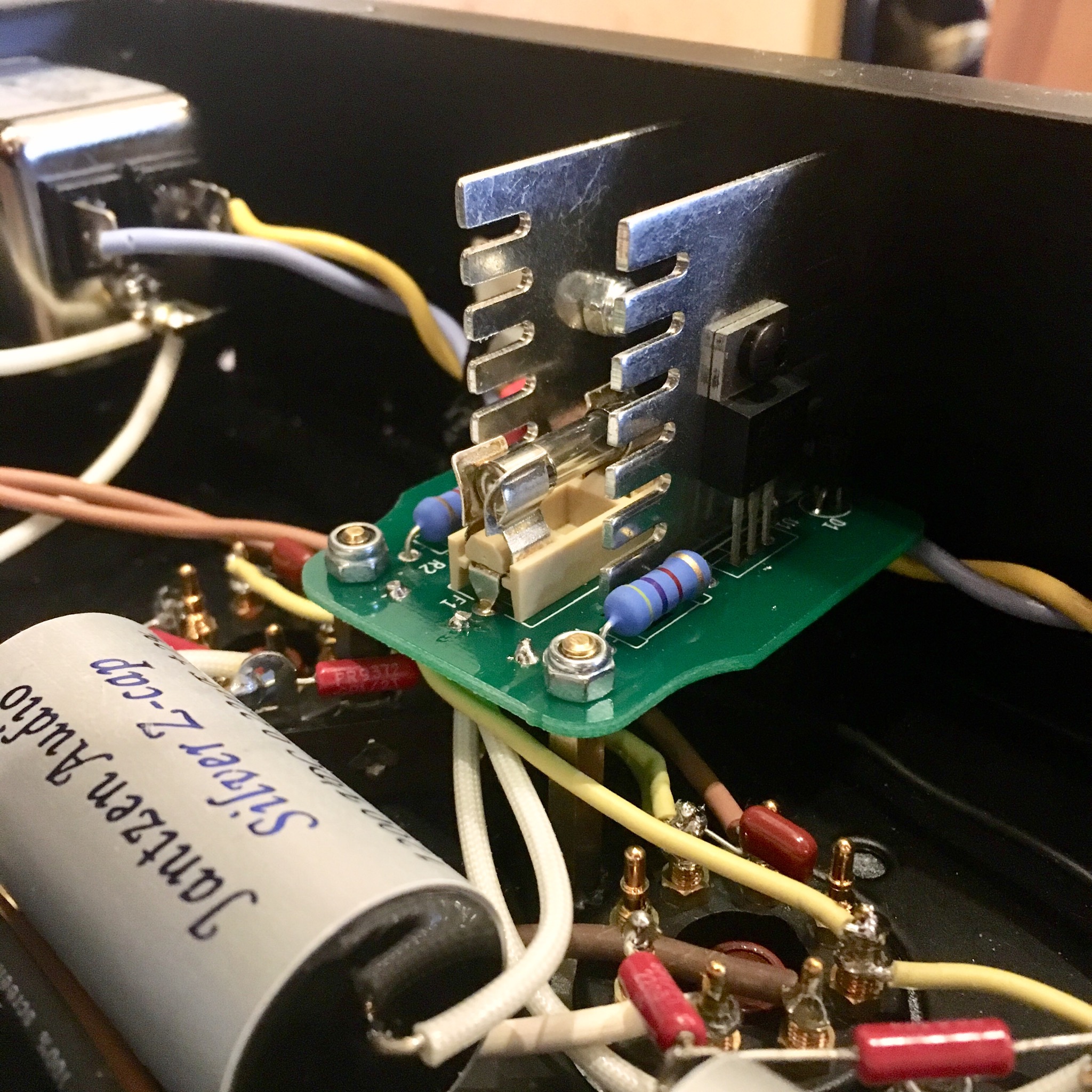

Собрал одну плату
За это сообщение автора Евгений Михеев поблагодарили (всего 2):
Роман Мирошниченко, Алаев Ян
Рейтинг: 33.3%

Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#963

Сообщение Роман Мирошниченко » 14 фев 2019, 22:35

:clap: :clap: :clap:

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1186
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 117 раз

#964

Сообщение Алаев Ян » 15 фев 2019, 08:16

Евгений Михеев писал(а):
14 фев 2019, 22:07
Собрал одну плату
жаль фото не в фокусе...
мне кажется или у U1 какой-то критически тонкий фланец?

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3430
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 217 раз

#965

Сообщение Евгений Михеев » 15 фев 2019, 08:46

Алаев Ян писал(а):
15 фев 2019, 08:16
мне кажется или у U1 какой-то критически тонкий фланец?
Одинаковый с U2
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4231
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 126 раз
Поблагодарили: 356 раз

#966

Сообщение poty » 15 фев 2019, 12:13

Евгений, посылку с радиаторами ещё не отослал. Надеюсь, завтра отослать. Все остальные детали для шунт-регулятора уже тоже у меня, надо их только найти в своих закромах.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#967

Сообщение Роман Мирошниченко » 15 фев 2019, 12:29

poty писал(а):
15 фев 2019, 12:13
посылку с радиаторами ещё не отослал. Надеюсь, завтра отослать.
Отлично!
Может получится в этот присест закончить?
:pray: :pray: :pray:

Я уже тоскую без их звука.
AURA выручает конечно, но румкорректор очень сильно звук срезает (сейчас я могу это оценить благодаря физическому обходу "петли"). Наверное, это все-таки из-за перехода "баланс/не баланс". В итоге, AURA лишь на максимальной громкости дает необходимый мне уровень звука. И все равно, он какой-то пустой.
В прочем, по "петле" больше к предусилителю относится. Интересно было бы послушать AURA с предусилителем FOREM. Тогда я мог бы судить и о реальном вкладе моноблоков в звук системы.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3430
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 217 раз

#968

Сообщение Евгений Михеев » 15 фев 2019, 22:00

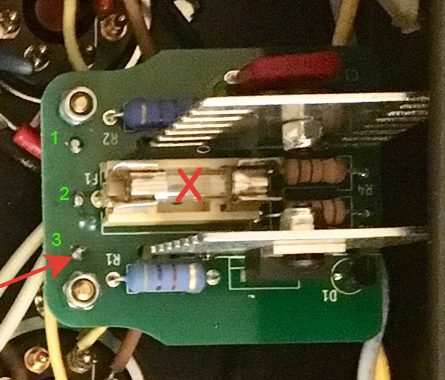

Так, давайте разбираться, почему балансер может не работать, а точнее зачем он пытался сжечь свою плату до тла? :help:
Сразу оговорюсь - с усилителями всё в порядке, а вот плате балансировки повезло куда меньше.
Резисторы в 1 ом выгорели полностью.

Отправлено спустя 51 секунду:
poty писал(а):
15 фев 2019, 12:13
Евгений, посылку с радиаторами ещё не отослал.
Да они и не понадобятся кажется :evil:

Отправлено спустя 16 минут 21 секунду:

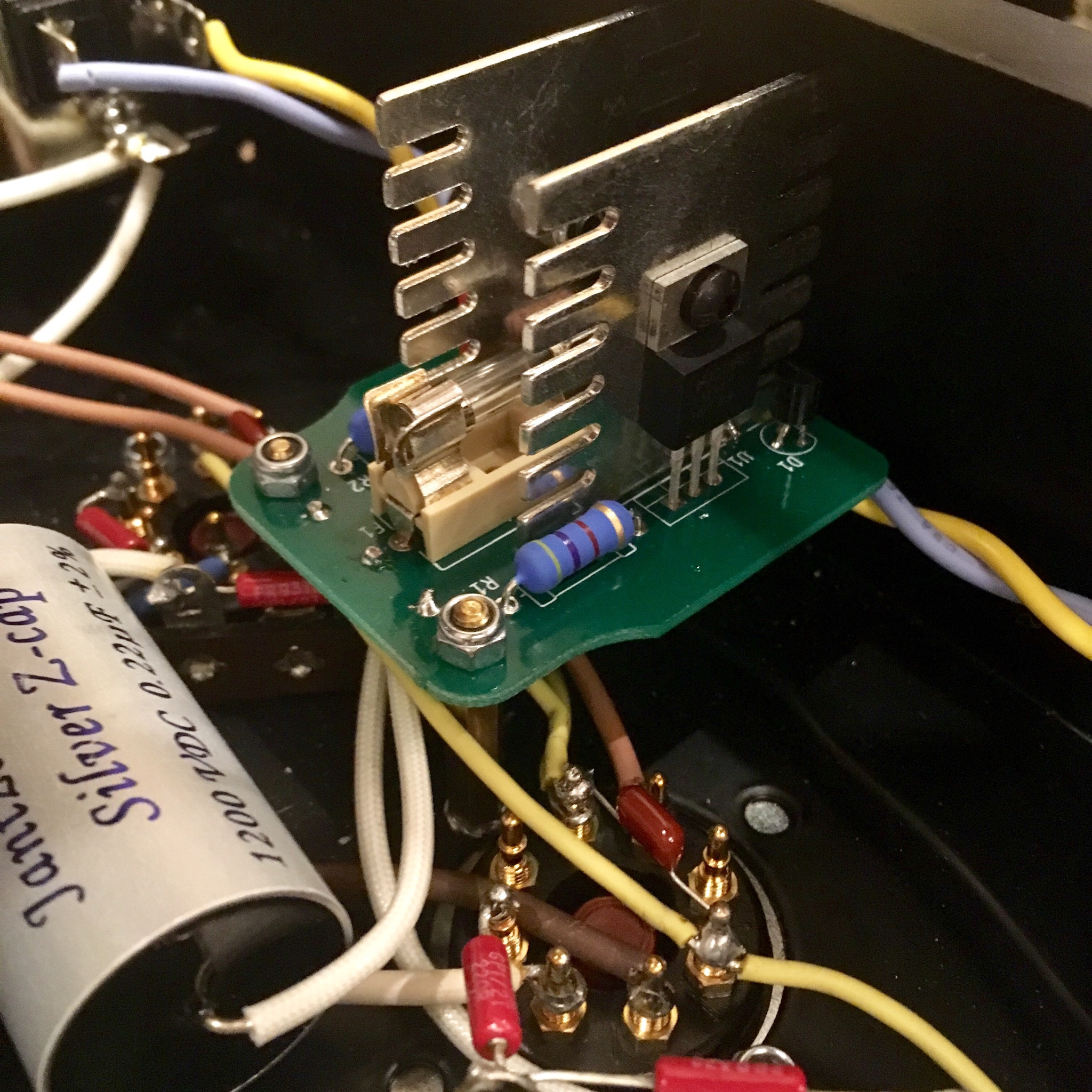

Такой вот Ташкент
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#969

Сообщение Роман Мирошниченко » 16 фев 2019, 00:16

Странно, что предохранитель не сработал... :spy:

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3430
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 217 раз

#970

Сообщение Евгений Михеев » 16 фев 2019, 09:34

Вся эта история весьма странная. Собрал вторую плату - всё работает как часики. Возможно проблема была в бракованном U1 или U2, не знаю. Сейчас побегу в радиодетальный - мне нужна еще одна пара 317\337 для второго моноблока.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#971

Сообщение Роман Мирошниченко » 16 фев 2019, 10:46

Евгений Михеев писал(а):
16 фев 2019, 09:34
Возможно проблема была в бракованном U1 или U2, не знаю.
Может что-то с дорожками платы? Коротит где-то? :think:

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3430
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 217 раз

#972

Сообщение Евгений Михеев » 16 фев 2019, 12:27

В любом случае один готов, осталось только поставить радиаторы и все)
За это сообщение автора Евгений Михеев поблагодарил:
Роман Мирошниченко
Рейтинг: 16.7%

Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#973

Сообщение Роман Мирошниченко » 16 фев 2019, 13:16

Лишней деталью в усилителе эта плата не смотрится.
:clap:

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3430
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 217 раз

#974

Сообщение Евгений Михеев » 16 фев 2019, 13:31

Я кстати подложил под крышки силового транса вставки - теперь никаких лишних звуков.
Отправлено спустя 1 минуту 11 секунд:
А JJ тоже дохнут. Лампа не использовалась, просто обнаружил такое
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#975

Сообщение Роман Мирошниченко » 16 фев 2019, 13:54

Евгений Михеев писал(а):
16 фев 2019, 13:33
А JJ тоже дохнут. Лампа не использовалась, просто обнаружил такое
Дело в том, что в неиспользуемом состоянии у меня так "разложилась" УЖЕ НЕ РАБОЧАЯ лампа!
У исправных ламп ареолы выцветают только в процессе эксплуатации. Те которые лежат сейчас на хранении, как были так и остались.

Из чего я делаю вывод:
- расходование напыления, есть нормальное следствие эксплуатации ламп (КТ88);
- но, если уж лампа не исправна, это не остановить.

Такие лично мои мысли. :think:

Отправлено спустя 2 минуты 20 секунд:
Евгений Михеев писал(а):
16 фев 2019, 13:33
Я кстати подложил под крышки силового транса вставки
Я думал Вы родные проставки применили. Желтые которые. :spy:

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3430
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 217 раз

#976

Сообщение Евгений Михеев » 16 фев 2019, 14:08

Роман Мирошниченко писал(а):
16 фев 2019, 13:56
Я думал Вы родные проставки применили. Желтые которые.
Эти красные я поставил между самим трансформатором и рышкой - внутри
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4231
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 126 раз
Поблагодарили: 356 раз

#977

Сообщение poty » 16 фев 2019, 15:03

А балансер-то работает? Напряжения замеряли на ножках накала ламп?
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3430
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 48 раз
Поблагодарили: 217 раз

#978

Сообщение Евгений Михеев » 16 фев 2019, 15:25

Владислав, да, все работает, накал 6.32 и 6.31 на пару.
Не написал - второй пока моноблок собираю....

Отправлено спустя 32 минуты 8 секунд:
Второй готов.
Осталось добавить радиаторы и можно паковать :)
За это сообщение автора Евгений Михеев поблагодарили (всего 2):
poty, seurf
Рейтинг: 33.3%

Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4167
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 377 раз
Поблагодарили: 137 раз
Контактная информация:

#979

Сообщение Роман Мирошниченко » 16 фев 2019, 16:04

:clap: :clap: :clap:

Отправлено спустя 8 минут 45 секунд:
Евгений Михеев писал(а): да, все работает, накал 6.32 и 6.31 на пару.
Интересно, как это с моими лампами будет. Теми, что светились поразному. Нужно все-таки было с лампами отправлять. Но, тогда не было еще до конца решено, делать балансер или нет.

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1186
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 117 раз

#980

Сообщение Алаев Ян » 16 фев 2019, 19:39

По балансеру - рискну предположить, что в сгоревшей плате были перепутаны местами U1 и U2. Резисторы так могли раскалиться только в том случае, если через них прошел весь ток приложенных 12В.

Отправлено спустя 6 минут 55 секунд:
Роман Мирошниченко писал(а):
16 фев 2019, 00:16
Странно, что предохранитель не сработал...
он не сработал потому что в открытом состоянии оказались сразу U1 и U2. Ток не тек через предохранитель.
За это сообщение автора Алаев Ян поблагодарили (всего 2):
poty, Роман Мирошниченко
Рейтинг: 33.3%


Ответить
