Корпус для 6С52Н ММ-фонокорректора POEMA'NU

[Роман Мирошниченко]

Тогда я предлагаю остановиться на В2. И дальше развивать именно его.

1) "ПУ" и "ДБП" размещаем этажами. Это позволит для "ПУ" выделить больше места. И тогда "ПУ" у нас получится "в самом низу" корпуса. "ДБП" смещаем к фронту, ближе к "ПСН". Однако, что над чем?

Я отмечу необходимость привязки к крепежным отверстиям в соответствующей теме.

2) "ПП" и "ПЛ" пока рассматриваем в вертикальном положении. Нужно будет подумать, как сделать длину проводов к ПС минимальной. Эти платы можно двигать вверх-вниз по плоскости крепления. Но, может из развернуть? Надо бы мне разобраться, что с чем соединяется у "ПС" и этих плат.

3) При вертикальном размещении "ПП" и "ПЛ" появляется хорошая возможность сделать перфорацию под ними в днище (под горизонтальными платами перфорация почти бесполезна). Отвод тепла будет хороший.

[Роман Мирошниченко]

Я внес изменения в В2.
/viewtopic.php?p=9538#p9538

Если такая компоновка устраивает, я бы мог начать адаптироват элементы корпуса предусилителя к новым крепежным и ветиляционным отверстиям. И продумывать конструкцию и крепление экранов.

Прошу уточнить по "ПВН", "ПСН", "ДБП" и "ПУ". Крепежные отверстия будут располагаться стандартно - в углах с отступом 5 мм. от каждой стороны?

[poty]

Если такая компоновка устраивает, я бы мог начать адаптироват элементы корпуса предусилителя к новым крепежным и ветиляционным отверстиям. И продумывать конструкцию и крепление экранов.

Меня устраивает.

Прошу уточнить по "ПВН", "ПСН", "ДБП" и "ПУ". Крепежные отверстия будут располагаться стандартно - в углах с отступом 5 мм. от каждой стороны?

ПУ ещё нет, у остальных - да, крепёжные отверстия под винт 3мм с отступом 5мм с каждой стороны.

1) "ПУ" и "ДБП" размещаем этажами. Это позволит для "ПУ" выделить больше места. И тогда "ПУ" у нас получится "в самом низу" корпуса. "ДБП" смещаем к фронту, ближе к "ПСН". Однако, что над чем?

Что над чем - непринципиально. Потенциально, более греющаяся плата - ДБП - должна быть сверху.

Надо бы мне разобраться, что с чем соединяется у "ПС" и этих плат.

Соединения плат

[upd=1462889867][/upd]
"От ПА" надо читать как "От ТА"

[upd=1462890088][/upd]
Красным - соединения с верхней стороны платы.
Зелёным - с нижней, серебряным проводом.
Синим - с нижней, витым проводом.

[Роман Мирошниченко]

Ок. Вернусь домой, продолжу. Спасибо!

[upd=1462905869][/upd]

Красным - соединения с верхней стороны платы.
Зелёным - с нижней, серебряным проводом.
Синим - с нижней, витым проводом.

Получается, если "ПП" и "ПЛ" оставить в вертикальном положении, но поменять местами, соединение с "ПС" останется минимальным по длине. Но, вырастет удлинится соединение с "ПСН" и с "ПУ".

И что критичнее?

[poty]

Получается, если "ПП" и "ПЛ" оставить в вертикальном положении, но поменять местами, соединение с "ПС" останется минимальным по длине. Но, вырастет удлинится соединение с "ПСН" и с "ПУ".

Не совсем понял. Мне кажется, имелось в виду что-то другое. При установке плат вертикально соединение удлиняется в любом случае, но это некритично! Менять местами ПП и ПЛ не рекомендую, потому что там ещё провод на заземление с ПЛ выходит.

[Роман Мирошниченко]

Не совсем понял. Мне кажется, имелось в виду что-то другое.

Взгляд дилетанта:
Разве "красные провода" между ПП/ПЛ и ПС не идентичны?
Когда мы платы ставим вертикально, они увеличиваются, ибо места их присоединения на ПП/ПЛ уходят вверх.
Однако, если ПП и ПЛ поменять местами, то эти точки окажутся внизу.
Длина красных проводов будет как и при горизонтальном расположении ПП/ПЛ.
Синие провода останутся по длине без изменений.

Менять местами ПП и ПЛ не рекомендую

Конечно, это я лишь предложил, что увидел.

[poty]

Разве "красные провода" между ПП/ПЛ и ПС не идентичны?

Идентичны.

Когда мы платы ставим вертикально, они увеличиваются, ибо места их присоединения на ПП/ПЛ уходят вверх.

Не только вверх, но и в стороны от ПС (платы двусторонние и имеют толщину за счёт деталей с двух сторон). По этой же причине их можно поворачивать как соединениями вверх, так и вниз.

[Роман Мирошниченко]

По этой же причине их можно поворачивать как соединениями вверх, так и вниз.

Вот, это хорошо, что Вы сказали. Я очень переживал по этому поводу. Теперь я понял.
Тогда по отводу тепла не так хорошо, как я думал. Стабилизатор будет в замкнутом пространстве.

[poty]

Тогда по отводу тепла не так хорошо, как я думал. Стабилизатор будет в замкнутом пространстве.

Нет, я не ставил деталей с той стороны платы, где устанавливается стабилизатор, перекрывающих импровизированный радиатор.

[Роман Мирошниченко]

Тогда исходим из этого варианта.

[Роман Мирошниченко]

Вы не думайте, что я потерялся. Я тут карплю потихонечку.

Честно сказать, много нюансов вылезает, когда готовый корпус адаптируешь под новый компонент. И при этом, хочешь при этом соблюсти единство стиля с первым компонентом. И вот например, отверстия для крепления ножек-опор получились в очень не удобных местах. Ножки придется устанавливать раньше плат. Но, с одной из них конкретная "засада" - шляпка винта ножки выходит в центре вертикальноустановленного трансформатора. Причем, самого большого. А переднюю ножку я точно не могу подвинуть.

Вот и моделирую потихонечку. Вы уж извините за задержку.

[poty]

ТА и ТН можно поменять местами без проблем. Это к вопросу шляпки винта.
Вопросы сборки корпуса не важны, главное, чтобы его в принципе можно было собрать.

[Роман Мирошниченко]

ТА и ТН можно поменять местами без проблем. Это к вопросу шляпки винта.

Это существенно упрощает мой сегодняшний вечер.
Вместе с ними стоит поменять местами и "ПВН" и "ПСН"?
Для разметки они одинаковые, но я хотел понять их связанность с трансформаторами.

[poty]

От трансформатора идёт на ПВН, от ПВН идёт на ПСН, от ПСН идёт на верхний разъём ПЛ.
Подробности - здесь.

[Роман Мирошниченко]

О, спасибо. Действительно, я это видел.

[Роман Мирошниченко]

Я хотел бы попросить ВАС. Посмотреть, и если есть возможность отметить на рисунке, где у нас будут греющиеся элементы. Чтобы я предусмотрел в днище вентиляционные прорези. Я буду делать их разной формы. И прорезями, как в предусилителе. И отверстиями (вокруг "ПС") для обеспечения лучшего экранирования.

Но, мне бы хотелось лишний раз дно не дырявить. Перфорация сильно влияет на стоимость корпуса. И определяет внешний вид (даже на днище это должно быть логично). Если будут указаны потенциально горячие точки, я к ним максимально приблитжу отверстия в днище.

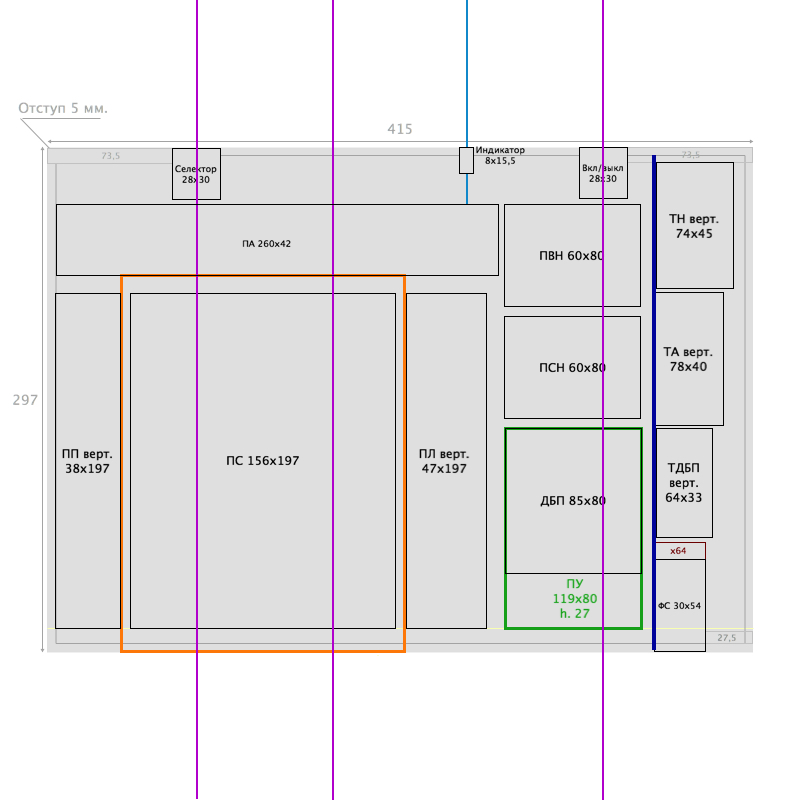

Платы подписаны. Их ориентация и взаимное положение определены.
Оранжевый прямоугольник - экран вокруг "ПС".
Синяя линия - несущий экран для трансформаторов.
По вертикальным фиолетовым линиям пройдет перфорация на крышке (как у предусилителя).
Так же будет перфорация на боковинах.

Сейчас я разрабатываю отверстия в днище.

[poty]

Самое большое тепловыделение будет у ламп (не нувисторов).
Следом идёт плата ПСН.
Потом - нувисторы и плата ПВН.
Затем - ТН и верхние концы ПП и ПЛ.
Остальное - непринципиально.

[Роман Мирошниченко]

Ну, тогда все просто.
Я примерно в этих местах и планировал сделать прорези в днище. А в крышке они как-раз там и проходят. Единственное, над ПС полоски прорезей сделаю состоящими из круглых отверстий. Видовая линия будет та же, но каждая маленькая поперечная полоска будет состоять из 5-6 отверстий d5 мм.

[Роман Мирошниченко]

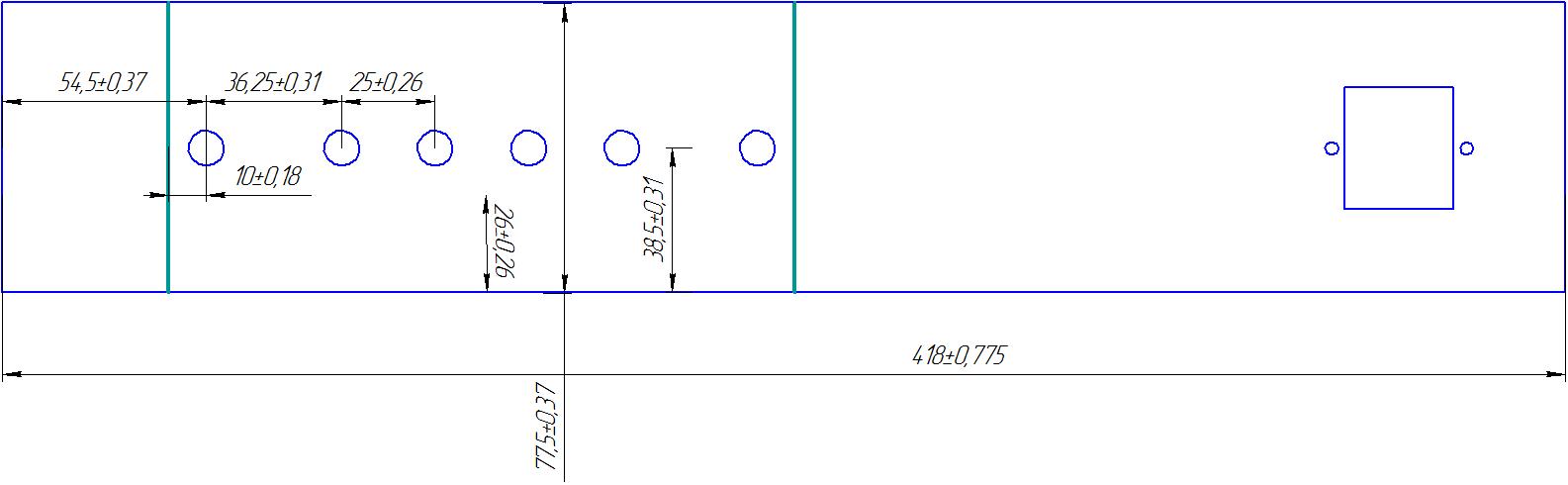

1) Предлагаю размещение входных разъемов:

вход квадратом

вход линией

А как поступим с двумя выходными разъемами. Разнесем вправо/лево к краям экранированной зоны (как на рисунках)? Или разместим их парой с одного боку.

2) "ФС" оставляю на прежнем месте.

3) Предложения по разъему заземления?

[poty]

Высота ПС будет примерно следующая:
В центре примерно 3см будут 6мм+2мм+10мм=18мм (стойки + плата + реле).
Справа и слева на толщину конденсаторов: 6мм+2мм+20мм=28мм (стойки + плата + конденсатор).
Между этими точками: 6мм+2мм+6мм+2мм+2мм=18мм (стойки + плата + стойки-нувисторов + плата-нувисторов + шляпки-винтов).
Поэтому, высоту установки разъёмов нужно выбирать соответствующим образом.

2) "ФС" оставляю на прежнем месте.
3) Предложения по разъему заземления.

Предложений 2:
1. Сместить ФС вниз + расположить разъём заземления выше над ФС.
2. Расположить разъём заземления рядом с ФС так, чтобы он располагался над ПУ.
