Корпус для 6С52Н ММ-фонокорректора POEMA'NU

Модератор: Роман Мирошниченко

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

Клемма заземления.

#221

Сообщение Роман Мирошниченко » 22 май 2016, 13:52

Все-таки я предлагаю определиться с местом ее размещения. От этого зависят два момента:
1) Возможность размещения платы управления (вертикально на заднике);
2) Нанесение надписей на задник (в этом месте, как раз располагается список создателей :smile: )

Вот, смотрите доступные места:

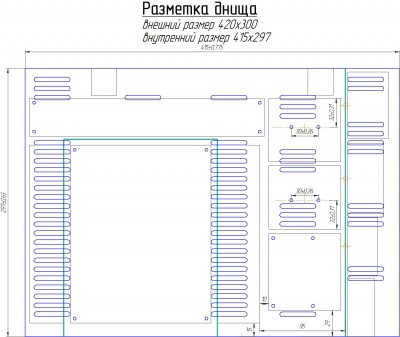

Фрагмент РАЗМЕТКА ДНА ПСН-ПВН вертикально.jpg
а) Либо сразу втискиваем заземление между "ПП" и "ДБП".
б) Либо ставим клемму справа от "ФС" (там у нас вообще пусто).
в) Либо (наиболее симпатичный мне вариант) определяемся, что "ПУ" устанавливается только под "ДБП" и имеет те же размеры (ну, хотя бы не более). Тогда можно заземление разместить слева от "ФС". Думаю, 29 мм. глубины для нее хватит.

Второй вопрос - какое отверстие заложить под эту клемму?

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

"ЗЕМЛЯ"!

#222

Сообщение Роман Мирошниченко » 25 май 2016, 11:21

Этот момент как-то повис. Я вроде обозначил, что хотел просить Евгения просверлить отверстие и установить клемму при сборке. Однако, размещая надписи, я специально сдвинул "в ролях" влево. Оставил место рядом с "ФС". Теперь, если делать шильду, хорошо бы прорезать отверстие и нанести значок под ним.

Какие предложения по диаметру отверстия?

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3440
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 218 раз

#223

Сообщение Евгений Михеев » 25 май 2016, 11:27

Роман Мирошниченко писал(а):Какие предложения по диаметру отверстия?
Хорошо, что напомнили. На самом деле без проблем жене дам ценное указание всё измерить, со штангенциркулем она управляется на ура.
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3440
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 218 раз

#224

Сообщение Евгений Михеев » 25 май 2016, 20:49

Итак, диаметр отверстия 4.5мм, длина резьбовой части (того, что будет внутри корпуса) 31мм - толщина стенки корпуса.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#225

Сообщение Роман Мирошниченко » 25 май 2016, 20:59

zyu писал(а):длина резьбовой части (того, что будет внутри корпуса) 31мм - толщина стенки корпуса.
Да, что же все так... :evil:
У нас там 29 мм. от внутренней стороны стенки до плат. Да плюс 1,5 мм. стенка...
Прямо миллиметраж на миллиметраже. :insane:

[upd=1464199100][/upd]
Нужно попадать в промежуток между "ПП" и "ДБП". :smoke:

[upd=1464199585][/upd]

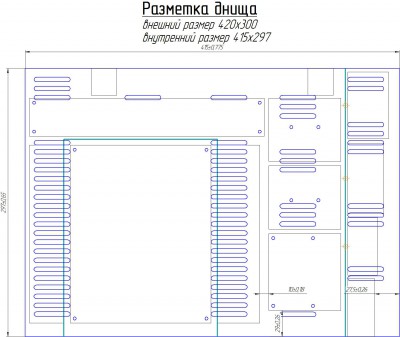

Фрагмент РАЗМЕТКА ДНА ПСН-ПВН вертикально.jpg
[upd=1464201749][/upd]
Места для "в ролях" нет.
Фрагмент Задник POEMA-NU для надписей.jpg
[upd=1464201948][/upd]
Евгений, Вы ведь видели эту клемму. Может ее обрезать по длине?

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3440
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 218 раз

#226

Сообщение Евгений Михеев » 25 май 2016, 22:01

Обрезанию - быть :-)
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#227

Сообщение Роман Мирошниченко » 25 май 2016, 22:17

Спасибо, а то только уже решился завтра ехать на лазерную маркировку (хоть и переступая через себя), а тут все перестраивать на заднике.
Тогда я ее располагаю ближе к сетевому фильтру.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#228

Сообщение Роман Мирошниченко » 26 май 2016, 20:06

Я сейчас, как раз шильду для этого корпуса готовлю. Так написал: 6S52N-V Nuvistor стерео-фонокорректор с двумя входами

Аватара пользователя
poty
Профи
Профи
Сообщения: 4239
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 127 раз
Поблагодарили: 358 раз

#229

Сообщение poty » 26 май 2016, 21:30

Заряженный нувисторами экспериментальный фонокорректор :-)
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

Корпус пошел в производство.

#230

Сообщение Роман Мирошниченко » 31 май 2016, 14:29

Закончено редактирование. Мне кажется, я учел все свои "хотелки". Пришлось идти на компромис во внешнем виде. Надеюсь получится достойно и в одном ключе с предусилителем.

В сборе:

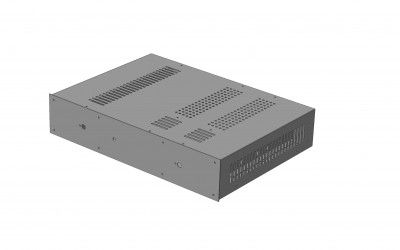

Корпус СБ a.jpg

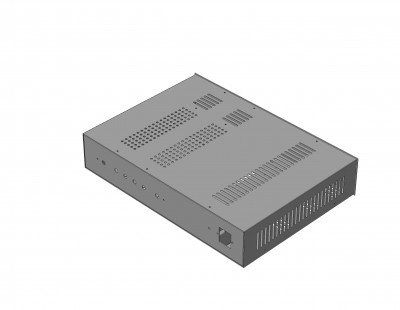

Корпус СБ.jpg

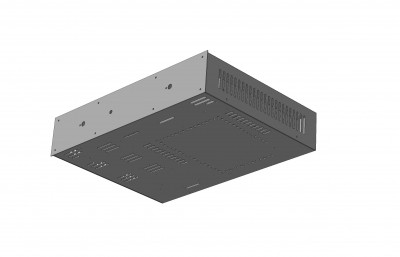

Корпус СБ b.jpg

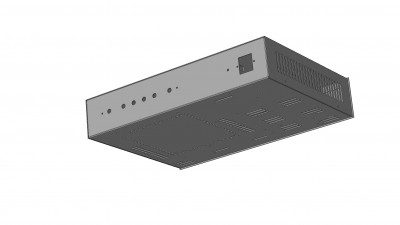

Корпус СБ c.jpg
Я не особенно уверен в своем решении заменить линии перворации на крышке (над звуковой платой) на ряды отверстий. Ведь получилась фактически сетка. :think:
И по цене такое решение будет существенным удорожанием. Но, другого я не придумал, а делать двойную крышку - опять гадать с высотой.

И без крышки:

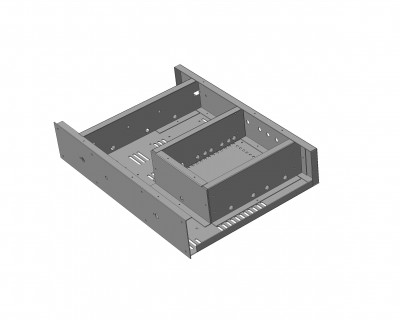

Корпус СБ e.jpg

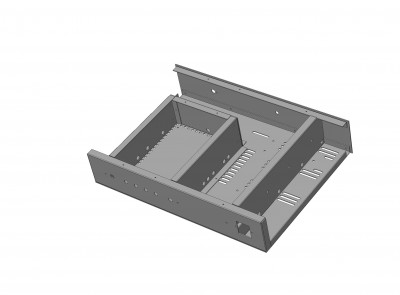

Корпус СБ f.jpg
Не знаю уж, что у меня получится с экранированием, но по крепкости - танк будет! :rambo:

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3440
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 218 раз

#231

Сообщение Евгений Михеев » 31 май 2016, 14:31

А чего круглые перфорации сделали? Я упустил этот момент, но, как по мне, линии были бы гармоничнее.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#232

Сообщение Роман Мирошниченко » 31 май 2016, 14:35

Вот из этого я исходил:
/viewtopic.php?p=9424#p9424
Роман Мирошниченко писал(а):Критичны ли отверстия для вентиляции в крышке и днище?
poty писал(а):Здесь нужно соблюдать принцип разумной достаточности. Отверстий нужно делать столько, сколько нужно. Единственно, лучше много маленьких отверстий, чем одно большое, а ещё хуже - щелевое.
[upd=1464694656][/upd]
Видите, я еще ввел дополнительные винты (при моем к ним отношении!). Для того, чтобы притянуть крышку к загибам экрана. Но, по-моему, получилось гармонично. "Колодец" в этом месте точно был бы не по делу.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3440
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 218 раз

#233

Сообщение Евгений Михеев » 31 май 2016, 14:39

Спасибо, я это проглядел.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#234

Сообщение Роман Мирошниченко » 31 май 2016, 14:45

Я чем больше погружаюсь в корпуса, тем сильнее ощущаю глубину своего не знания нужных вещей.

[upd=1464695112][/upd]
Евгений, экраны все будут съемные и разборные, но Вам все-таки придется поломать голову, придумая последовательность установки плат и экранов. Однако, я корпус Вам отправлю собранным (как и корпус предусилителя) - будет проще.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3440
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 218 раз

#235

Сообщение Евгений Михеев » 31 май 2016, 14:49

Я отнесусь максимально внимательно и осмысленно.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#236

Сообщение Роман Мирошниченко » 31 май 2016, 15:57

Евгений Михеев писал(а):Я отнесусь максимально внимательно и осмысленно.
Вот я в Вас совсем не сомневаюсь! :smile:

Аватара пользователя
poty
Профи
Профи
Сообщения: 4239
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 127 раз
Поблагодарили: 358 раз

#237

Сообщение poty » 31 май 2016, 17:09

Бомба! Хочу и себе такой корпус! Неужели это воплотится в железе? Очень приятная конструкция!
Кстати, возможно пересылать стоит в разобранном виде, иначе случайный удар может погнуть крышки под весом других компонентов.
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#238

Сообщение Роман Мирошниченко » 31 май 2016, 17:10

poty писал(а):Бомба! Хочу и себе такой корпус! Неужели это воплотится в железе? Очень приятная конструкция!
Ого!!! А я ждал критики :oops: ...

[upd=1464703898][/upd]
poty писал(а):Кстати, возможно пересылать стоит в разобранном виде, иначе случайный удар может погнуть крышки под весом других компонентов.
Я сейчас подумаю над этим, когда буду корпус преда собирать.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4239
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 127 раз
Поблагодарили: 358 раз

#239

Сообщение poty » 31 май 2016, 17:23

Критика за нами не заржавеет! :-) Но если нравится, то уже и критиковать нет никакого желания, тем более, что корпус и вправду очень гармоничный!
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#240

Сообщение Роман Мирошниченко » 31 май 2016, 17:28

Я думаю, воплотить в железе это проблем не составит. Уже пройденный путь. Кроили с учетом предыдущего опыта.
Теперь на очереди декоративные элементы для всей усилительной секции. Панели, кожуха, украшалки.

По вентиляционным отверстиям в районе звуковой платы нет возражений? Пока предполагаю, что места соприкосновения деталей будут "медь/медь". Сегодня еще раз общался в покраске по этому поводу. Как-то они не в восторге от моих задумок. Но, пока не возражают. Я вышел на их собственника и мы нашли взаимопонимание. :smile:

[upd=1464704940][/upd]
Задник-то получается еще и алюминием будет заэкранирован снаружи :smoke:

[upd=1464712268][/upd]
Блин, уже нашел косяк. :oops: Верхний подгиб у экрана трансформаторов перекрывает перфорацию крышки. Поправил файл (уменьшил шарину полосы подгиба) и отправил корпусникам.
