Ручки для комплекта усилительной секции

#1

Сообщение Роман Мирошниченко » 30 апр 2016, 23:26

Сейчас в разработке корпус для преусилителя. В ближайшей перспективе корпус фонокорректора. И возможно, переделка (дооформление) корпусов двух моноблоков усилителей мощности. Исходя из дизайнерской задумки потребуется 5-7 ручек.

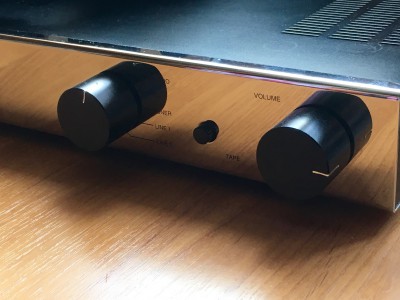

Вот так представляю себе их внешний вид:
Эскиз ручки 1.jpg
Эскиз ручки 1.jpg (4.1 КБ) 2772 просмотра
Эскиз ручки 2.jpg
Эскиз ручки 2.jpg (5.6 КБ) 2772 просмотра
Модель приложить не получается, отправлю почтой.

Чертеж попробую сделать, но предпочел бы, чтобы ты (Ян) его сам проработал. Я не уверен в следующих моментах:
- выборка под крепежную гайку переключателя (глубина и диаметр);
- отверстие под шток переключателя (глубина и диаметр);
- боковое отверстие и резьба для стопора (не ближе 15 мм. к основанию).

Остальные известные параметры:
- Диаметр ручки 40 мм., высота 37 мм.;
- Диаметр точки-метки 3,5 мм., растояние от центра ручки до центра точки-метки 35 мм.;
- Скругление по ребру фронтальной окружности 1 мм., по ребру окружности основания без скругления;
- Планируется последующее покрытие порошковой краской "черный шелк" (в цвет корпуса).
Черный шелк 1.jpg
Черный шелк 2.jpg

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1193
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 248 раз
Поблагодарили: 121 раз

#2

Сообщение Алаев Ян » 05 май 2016, 15:21

Собираю по теме исходные данные:
1. диаметр ручки 40 мм., высота 37 мм.;
2. боковое отверстие и резьба для стопора (не ближе 15 мм. к основанию, граница центра);
3. диаметр точки-метки 3 мм., расстояние от центра ручки до центра точки-метки 33/2 мм.;
4. скругление по ребру фронтальной окружности 1 мм., по ребру окружности основания без скругления;
5. планируется последующее покрытие порошковой краской "черный шелк" (в цвет корпуса);
6. выборку вглубь нужно сделать 5 мм, диаметр выборки 27 мм, чтобы накрыть собой стопорный выступ;
Роман Мирошниченко писал(а):- выборка под крепежную гайку переключателя (глубина и диаметр);
- отверстие под шток переключателя (глубина и диаметр);
- боковое отверстие и резьба для стопора (не ближе 15 мм. к основанию).
Все это зависит от конкретных применений ручек. Обычно диаметр штока вала 6 мм. У других органов управления могут быть другие размеры.
Роман Мирошниченко писал(а):растояние от центра ручки до центра точки-метки 35 мм.;
полагаю, что тут указан диаметр окружности на котором находится точка. А расстояние от центра ручки до центра точки метки 35/2
Роман Мирошниченко писал(а):- боковое отверстие и резьба для стопора (не ближе 15 мм. к основанию).
15 мм это граница края или граница оси отверстия?

Стандартная длина вала - 25 мм. Минус 7 мм - резьбовая часть. На сам шток остается 18 мм. Исходя из пожелания
Алаев Ян писал(а):- боковое отверстие и резьба для стопора (не ближе 15 мм. к основанию).
ручка будет фиксироваться за самый кончик вала потенциометра, но это возможно.

Часть основания налезет на резьбовую часть, поэтому захват за вал будет нормальным.

Из соображений, что крепежная панель может иметь толщину, например, 2 мм, выборку вглубь нужно сделать 5 мм, диаметр выборки 27 мм, чтобы накрыть собой стопорный выступ.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4129
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 350 раз
Поблагодарили: 123 раза
Контактная информация:

#3

Сообщение Роман Мирошниченко » 05 май 2016, 18:34

Ян, я несколько раз уже пытаюсь вникнуть, но башка немножко забита проблемами и гоняю усилители, ищу искажения. Сильно отвлекает это.
Я вечерком вчитаюсь. В целом ты все правильно рассчитал. Спасибо!

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4129
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 350 раз
Поблагодарили: 123 раза
Контактная информация:

#4

Сообщение Роман Мирошниченко » 07 май 2016, 11:17

Алаев Ян писал(а):Все это зависит от конкретных применений ручек. Обычно диаметр штока вала 6 мм. У других органов управления могут быть другие размеры.
Я боюсь внести путаницу, отвечая на данный вопрос. Попробую систематизировать по компонентам:
1) Предусилитель.
- выключатель питания.
- регулятор громкости.
- селектор входов.

2) Фонокорректор.
- выключатель питания.
- переключатель входов.

3) Моноблоки (пока эта идея под вопросом, многое зависит от того, возмешься ли ты за доработку их) х2.
- выключатель.
- переключатель ОООС.

По предусилителю собирали "по миру". На фонокорректор уже куплены два одинаковых. Если будем ставить на моноблоки, можно купить переключатели, аналогичные фонокорректору.

Я попрошу Евгения подключиться и дать точные данные.
Алаев Ян писал(а):полагаю, что тут указан диаметр окружности на котором находится точка. А расстояние от центра ручки до центра точки метки 35/2
Та абсолютно прав. :oops: Поэтому-то я и посчитал, что мои ответы тебе уже не нужны...
Алаев Ян писал(а):15 мм это граница края или граница оси отверстия?
Это граница центра. Но, я больше доверяю твоему опыту в этом деле.
К сожалению, я не могу сейчас проиллюстрировать установку ручки. Есть только такой эскиз мест их установки(без ручек):
К.01 - КОРПУС с ФП + ДН.jpg
Ручка будет установлена на шток переключателя с зазором 1 мм. (примерно) от фронтальной панели. Сверху будет установлена декоративная панель. На сегодня толщина этой панели (если мы ее не изменим, из-за данного вопроса) предполагается 10 мм. Поэтому я и планировал расстояние до стопора 15 мм. от основания. Чтобы не мешала декоративная накладка. Ведь ручки устанавливаются на уже собранный корпус. Поэтому в данном вопросе я рассчитываю на твое видение.

[upd=1462610900][/upd]
Алаев Ян писал(а):Из соображений, что крепежная панель может иметь толщину, например 2 мм
Да, примерно так и планируется. Сейчас панель 1,5 мм. На днях, если мне привезут панельки под нувисторы, я переговорю об изготовлении панели. О материале, который будет применен. На сегодня это два варианта - зеркальная нержавейка или сталь под гальванику. По обоим есть вопросы пока.

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1193
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 248 раз
Поблагодарили: 121 раз

#5

Сообщение Алаев Ян » 07 май 2016, 19:40

Роман Мирошниченко писал(а):Я тебе в Вайбере ведь отправил. Если нужна она здесь, выложи сам пожалуйста.
нет, не нужна, я написал на будущее. Если есть какое-то расширение файлов, которое здесь не поддерживается, но при этом постоянно добавляется на Форум - сообщите мне, я добавлю его в перечень разрешенных.
Роман Мирошниченко писал(а):По предусилителю собирали "по миру". На фонокорректор уже куплены два одинаковых. Если будем ставить на моноблоки, можно купить переключатели, аналогичные фонокорректору.

Я попрошу Евгения подключиться и дать точные данные.
да, мне нужны точные данные всех применяемых деталей. Я, конечно, могу и сам найти их на Форуме, но было бы неплохо разместить их здесь.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3366
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 45 раз
Поблагодарили: 209 раз

#6

Сообщение Евгений Михеев » 07 май 2016, 19:53

Я проверил все наши селекторы по преду и фонокорректору - везде 6. Если нужны еще какие-либо измерения - пишите.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4166
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 121 раз
Поблагодарили: 347 раз

#7

Сообщение poty » 07 май 2016, 22:12

Для фонокорректора чертёж "крутилок" имеется здесь: /viewtopic.php?p=9258#p9258
Для преда здесь: /viewtopic.php?p=8702#p8702
Владислав

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1193
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 248 раз
Поблагодарили: 121 раз

#8

Сообщение Алаев Ян » 31 май 2016, 21:41

Скриншот 2016-05-31 21.39.18.png
По поводу метки - нужно сделать фрезой, чтобы был прямоугольный профиль или допускается сверловка?, в этом случае будет конус.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4129
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 350 раз
Поблагодарили: 123 раза
Контактная информация:

#9

Сообщение Роман Мирошниченко » 31 май 2016, 21:59

По чертежу - все супер!
Метку хотелось бы сделать фрезой, но если нет такой возможности - тогда сверловка.

[upd=1464723269][/upd]
Ян, будет нужно 5-ть ручек. На моноблоки я решил не ставить.

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1193
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 248 раз
Поблагодарили: 121 раз

#10

Сообщение Алаев Ян » 31 май 2016, 23:15

Роман Мирошниченко писал(а):Метку хотелось бы сделать фрезой, но если нет такой возможности - тогда сверловка.
буду согласовывать, если фрезой, то какая глубина?

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4129
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 350 раз
Поблагодарили: 123 раза
Контактная информация:

#11

Сообщение Роман Мирошниченко » 31 май 2016, 23:21

Я думаю 1,5 мм.

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1193
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 248 раз
Поблагодарили: 121 раз

Финальный вариант

#12

Сообщение Алаев Ян » 01 июн 2016, 00:49


Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4129
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 350 раз
Поблагодарили: 123 раза
Контактная информация:

#13

Сообщение Роман Мирошниченко » 01 июн 2016, 07:09

Полировать внешнюю поверхность не обязательно. Достаточно качественной шлифовки. Ручки будут красится порошковой краской, дающей шершавую поверхность. Фото окрашенного корпуса есть выше.

[upd=1464754262][/upd]
В остальном вопросов нет.

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1193
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 248 раз
Поблагодарили: 121 раз

#14

Сообщение Алаев Ян » 01 июн 2016, 08:46

Все дело в том, что договориться с токарем о качестве поверхности не так просто. Фраза полировка (я не написал - до блеска) означает, что поверхность будет в достаточной степени гладкая, с некоторым запасом под Вашу задачу. Если бы я не указал полировку, то есть вероятность, что тут мы разойдемся в понимании качественной шлифовки и тонком точении и получим результат, который даже после покраски будет неудовлетворительным.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4129
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 350 раз
Поблагодарили: 123 раза
Контактная информация:

#15

Сообщение Роман Мирошниченко » 11 июн 2016, 18:56

Ян, возникли сложности с установкой галетника. Его резьбовая часть выступает на 7 мм. над поверхностью фронтальной панели.
Я прошу тебя внести изменения в чертежи, пока их не выточили. А именно, увеличить глубину выборки под гайку до 10 мм. На всех ручках.
Надеюсь, это еще возможно сделать.

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1193
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 248 раз
Поблагодарили: 121 раз

#16

Сообщение Алаев Ян » 25 июн 2016, 22:13

Скриншот 2016-06-25 22.08.39.png

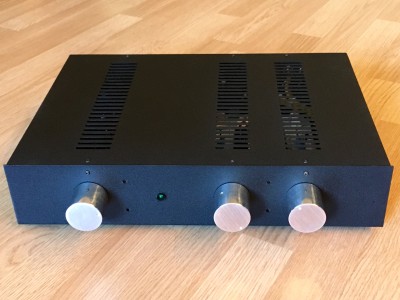

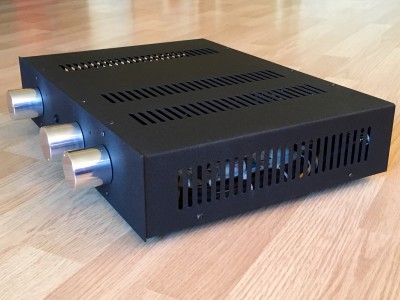

Заказ готов!

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4129
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 350 раз
Поблагодарили: 123 раза
Контактная информация:

#17

Сообщение Роман Мирошниченко » 25 июн 2016, 22:38

М-м-м... А стопоры к ним подберешь? :think:

Очень получилось хорошо!

Даже удачно, что они сейчас отполированы. Сначала их поставлю на пред с крашенной фронтальной панелью - один вариант. А после изготовления окончательной декорации, ручки будут покрашены - второй вариант.

Спасибо.

[upd=1466883635][/upd]

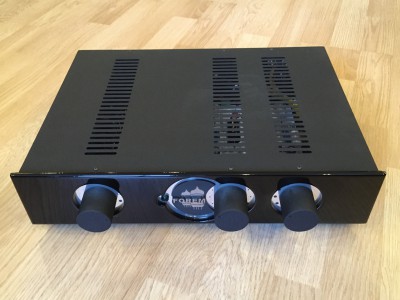

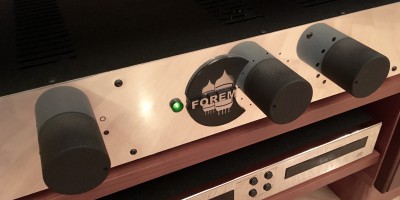

С меня фото обоих вариантов. :-)

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1193
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 248 раз
Поблагодарили: 121 раз

#18

Сообщение Алаев Ян » 25 июн 2016, 22:44

Роман Мирошниченко писал(а):М-м-м... А стопоры к ним подберешь?
да, постараюсь, Вам ведь черные нужны?

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4129
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 350 раз
Поблагодарили: 123 раза
Контактная информация:

#19

Сообщение Роман Мирошниченко » 25 июн 2016, 22:46

По идее черные.
Я вот думаю, их красить лучше с уже ввернутыми стопорами? Чтобы резьбу краской не забить. Или как?

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1193
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 248 раз
Поблагодарили: 121 раз

#20

Сообщение Алаев Ян » 25 июн 2016, 22:47

Роман Мирошниченко писал(а):Я вот думаю, их красить лучше с уже ввернутыми стопорами? Чтобы резьбу краской не забить. Или как?
лучше их красить с ввернутыми не стопорами, а обычными винтиками, чтобы стопоры не испортить.
