Роман Мирошниченко писал(а):Насколько я помню из школьного курса физики, это два провода (четыре, шесть и т.п.) намотанные на один сердечник. Т.е. никакой схемы внутри нет. И определить провод можно простой прозвонкой. Может поэтому они и не промаркированы никак внутри одной обмотки?

А что их определять? Они промаркированы цветом. Есть пара проводов, как узнать, какой из них ближе к железу трансформатора, а какой - к середине намотки? А если трансформатор сегментирован?

#42

Упс...

[upd=1472906488][/upd]
Короче, нужно покупать хорошие силовые кабели (http://www.audiomania.ru/mains_cable/no ... power.html) и закрывать этот вопрос. Так сказать, не париться где будет фаза.

#43

"А это есть можно?"
"Можно..."
...
"Только отравишься"
(Три плюс два)

Можно всё, вопрос - нужно ли?

#44

Перевернул вилку общего сетевого фильтра, через который сейчас стереосистема подключена к стабилизатору. Результат нулевой.

#45

Роман Мирошниченко писал(а):Схемы моих сегодняшних усилителей (моноблоков мощности, преда и строящегося фонокорректора) известны. Подскажите на какой контакт сетевого разъема правильно подать фазу?

poty писал(а):Только экспериментально можно обнаружить! Да и то не всегда.

И все-таки я не могу отделаться от ощущения, что Вы надо мной прикалываетесь.

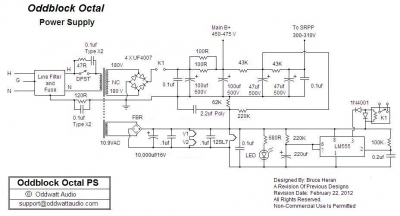

Вот же схема блока питания усилителя:

Совершенно четко изображено, как подаются фаза и нейтраль.

Вот сборка усилителя:

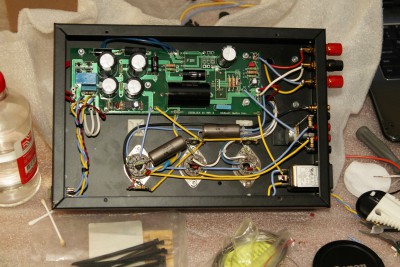

Так же хорошо видно, что провода разного цвета идут к выключателю и от него в плату, вблизи расположения силового трансформатора.

Неужели Вы желтый/голубой припаяли наобум к плате?

Очевидно, что и к розетке нужно подключать соблюдая эту полярность. А уж потом эксперементировать и уходить в эзотерику.

Я вроде бы про это и спросил...

#46

Я уже признал себя из мира с меньшим количеством измерений. Прошу снисходительно извинить мое непонимание. Тут уж, кто на что учился...

Сегодня подключил все компоненты согласно указанной Евгением схемы и успокоился на том.

#47

Роман Мирошниченко писал(а):Очевидно, что и к розетке нужно подключать соблюдая эту полярность. А уж потом эксперементировать и уходить в эзотерику.

Алаев Ян писал(а):на схеме не указано какой провод первичной обмотки трансформатора куда подключать

Роман Мирошниченко писал(а):Сегодня подключил все компоненты согласно указанной Евгением схемы и успокоился на том.

Итак, первая часть первой фразы выполнена!

Экспериментировать будем?

#48

poty писал(а):Экспериментировать будем?

Честно признаюсь, энтузиазм не переполняет пока... Сейчас я все свободное время упиваюсь наслаждением от музыки. Новые пред и моноблоки буквально приковывают меня к дивану, стоит оказаться дома. Для других дел нет мотивации просто.

От переноса фазы я особой разницы не заметил. Разве что (хотя возможно мне показалось) фон от предусилителя стал меньше. Но, об этом сейчас сложно говорить - сильнее всего в системе фонят фонокорректоры. Это старая беда и исправлена она будет (я надеюсь) лишь заменой корректора. Тогда я и возобновлю эксперименты. Опять же придется подходить комплексно, прихватив с собой замену межблочных и акустических кабелей.

Попутно сделал неприятное для себя открытие - корпуса усилителей реально микрофонят. Если постучать пальцем, отдается в колонках. Плинт моего проигрывателя ведет себя более глухо в этом плане. Это не главная проблема, фон усилителей я описывал и замерял, но она есть. Когда-нибудь займусь и ею.

#49

Это лампы, скорее всего, а не корпуса. Слегка постучите по ним пластиковой ручкой.

#50

Понятное дело, но гул трансформаторов на лампы приходит именно благодаря жидкой панели корпуса, на которой все это закреплено. И Владислав, и Ян отмечали этот недостаток в данном корпусе. Теперь его и я заметил. К сожалению, это не исправить без полной разборки. А потому (и ввиду незначительности фона) я оставлю решение на период, когда дойду до остального апгрейда.

#51

При моей значимо большей толщине я слышу всё ту же петрушку)

#52

Годная статья!

#53

Спасибо, Ян. Для меня более, чем достаточно этого:

: "Подаем на цифровые мультиметры 220 v из розетки."

#54

Я на флюке уже 2 года слюну пускаю. Хороши они. Мечта

#55

Алаев Ян писал(а):Хочу отметить, что средством измерения здесь является только FLUKE. Три других мультиметра показывают весьма близкие значения, но при этом все врут и средством измерения не являются. Хотя изначально кажется, что 3 мультиметра не могут ошибаться и врать должен бы FLUKE.

Да, это напоминает мою ситуацию.

#56

Если разговаривать по инженерному, то доказательств, что не врет именно Fluke не предоставлено никаких. В комментариях к тесту упоминается, что измерялось именно относительное значение стабильности аппаратов при воздействии частоты и формы сигнала.

#57

Стыдно признать, но я вот только установил стабилизатор "по-настоящему".

То одно, то другое... и хотелось уж сделать, так хорошо.

Теперь протянул накрнец-то "выделенку" (2,5 квадрата медью). Подключил на отдельный автомат (первый после УЗО). Землю прикрутил к главной колодке в щитке (пришлось хорошенько зачистить напильником ). Линия проложена с заходом в подсобку, где и поселился теперь стабилизатор. Увы, его теперь не видно. Что он теперь там показывает на своем дисплее, можно лишь специально сходить посмотреть. Выходное напряжение настроено, как и раньше, на диапазон 219-221 В. Но, чаще все-таки на дисплее 220!

P.S. Очень был удивлен, когда стал кабели подключать через сетевой фильтр, пытаясь соблюсти одинаковую подачу фазы - провода в них разделаны "без пуризма". На вилках фазу подключаю единообразно, но в разьем она может прийти по своему усмотрению. Причем, это в одинаковых кабелях, что я купил в магазине электротоваров. Похоже, предстоит о "сетевиках" задуматься. Загоняться в этом вопросе я точно не хочу - поищу что-то брендовое, но не аудиофильское (Легранд например).

#58

Легранд отличный выбор за свои деньги.

#59

На GARRARD такой сетевик у меня. Моим представлениям о качественном электрическом кабеле вполне соответствует. Толстый, тяжелый, резиновый, с массивной вилкой.
Если такие удастся найти, буду рад очень.

#60

Попытался подобрать в магазинах электротоваров кабель и вилки, чтобы хоть немного подобали аудиофильским образцам. Увы!
Думаю, это потому, что с точки зрения электриков, эзотерика в подключении к розетке таких "слабеньких" потребителей, просто непонятна.

Все пути ведут на AliExpress. Только и там комплектующие оказались дороже готового кабеля из них же. Даже с учетом, что у готового кабеля длина избыточна (придется подрезать).

В итоге выбрал самые доступные по цене. Комплект обошелся 179$ (с пересылкой, но и со всеми скидками). Это три трехметровых, два двухметровых и два по полметра.

В объявлении кабели не имели привязки к какому-либо бренду. Так сказать "но нэйм". Но, пришли с маркировкой. Лично меня это огорчило.

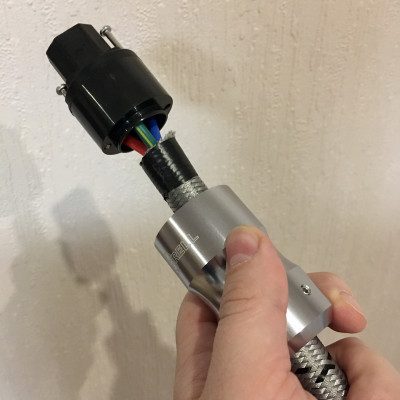

Тем не менее, покупкой я остался ОЧЕНЬ доволен. Добротная конструкция и разделка без нареканий.

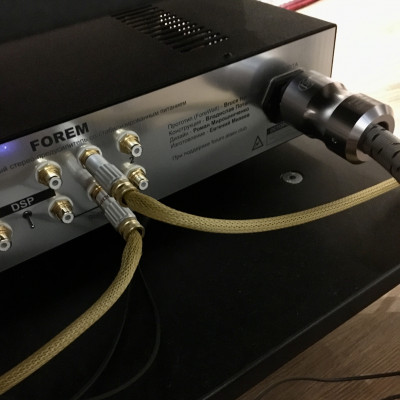

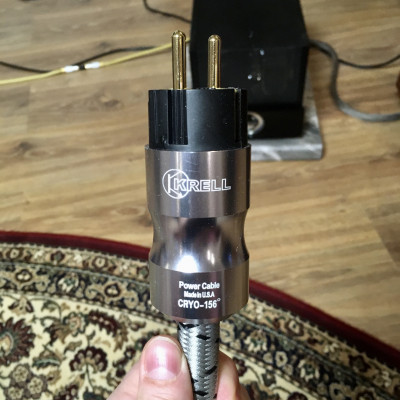

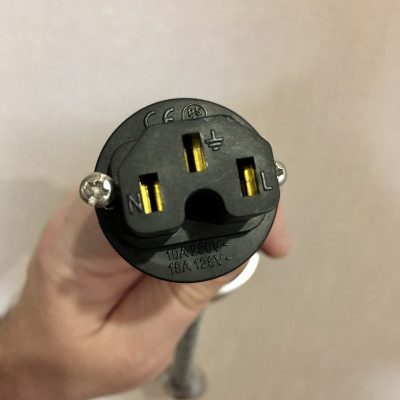

Экран соединен с землей со стороны розетки. На аппаратном коннекторе обозначены ноль, фаза и земля. На вилке меток нет, но рядом со штырем фазы есть метка "250V", можно по ней ориентироваться. Теперь смогу фазу на устройства подать единообразно.

Кабели достаточно гибкие и тяжелые. По полу легли ровно. Думаю, после подрезки на нужную длину, будет аккуратно. Хотя, признаюсь, сегодняшняя мода на толстенные провода питания, мне не по вкусу. И шаг этот скорее вынужденный для меня, чем желанный.

Дистрибьютор питания нужно серьезный подбирать, чтобы кабели его не переворачивали. И можно уже на стабилизаторе сделать давно-задуманное: заменить кабель и установить выключатели (входной и выходной). Кабель теперь есть. А выключатели нужны, чтобы не дергать каждый раз вилку из розетки (я не гоняю стабилизатор круглосуточно, а лишь на время прослушивания музыки включаю).

P.S. Сказать, что что-то изменилось в звуке я не могу (даже с учетом того, что теперь фаза точно одинаково подключена на всех компонентах). Наверное для этого нужны оригинальные кабели, а не "китайщина".

Отправлено спустя 1 час 54 минуты 1 секунду:

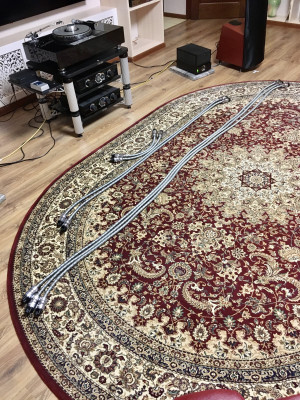

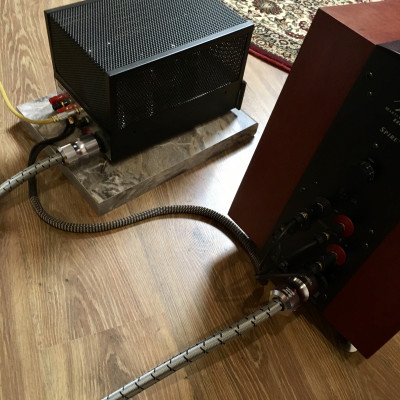

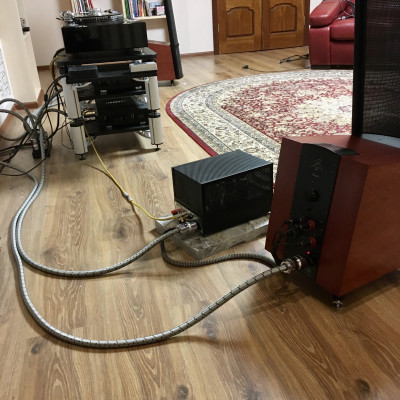

Монстр у меня за стойкой.

После подгонки длины, такого не должно уже быть.
