#61

Сообщение poty » 21 мар 2017, 17:06

Ну вот: Base-emitter saturation voltage = 2V вместо 0,7В, что я использовал в расчётах.
Странно, что он находится в разделе единичных транзисторов, я сразу насторожился, когда увидел усиление в 2000.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#62

Сообщение Евгений Михеев » 28 мар 2017, 09:54

Если я верно понимаю, то не единичный.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#63

Сообщение poty » 28 мар 2017, 10:38

Ну да, я тоже уже отмечал, что

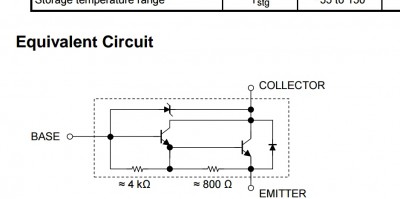

poty писал(а):это дарлингтонская пара
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#64

Сообщение Евгений Михеев » 28 мар 2017, 10:43

Владислав, так применение этой детали возможно?
Конечно, с учетом пересчета напряжения на базе 4+2=6в?
Именно с точки зрения возможности?
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#65

Сообщение poty » 28 мар 2017, 11:02

Конечно возможно! Транзистор в данном случае абсолютно непринципиален. Главное, чтобы он выдерживал нужное напряжение и ток, а также не имел высокий ток базы (для чего параметр усиления по току должен быть достаточно большим: для управления током в 40мА на включение LDR ток базы должен быть не менее 40/h21э).
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#66

Сообщение Евгений Михеев » 28 мар 2017, 11:46

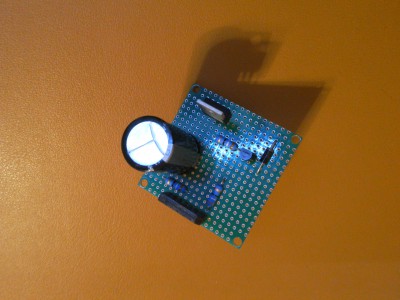

Вот спасибо. Я вчера начал делать плату, прикидывать размещение. Конденсатор нашел 4700uF*35в в запасах. Диод с падением 0.2в. Диодный мост хороший. Осталось резисторы насчитать.
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#67

Сообщение Евгений Михеев » 29 мар 2017, 00:00

Плата бы вместила в себя еще с лихвой
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#68

Сообщение Евгений Михеев » 29 июн 2017, 19:48

Ай нид хэлп :-)
В гитарниках с двойным полупериодом (выпрямление) я беру минус для организации смещения выходных ламп просто включив диод обратно, например ТУТ

Теперь - как сделать при диодном мосте? :-)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#69

Сообщение poty » 29 июн 2017, 21:53

Ха! Мост уже имеет оба полюса, третий уже не прикрутить.
А много отрицательного напряжения надо?
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#70

Сообщение Евгений Михеев » 29 июн 2017, 22:19

Прилично. На сетках должно получится где-то в районе -35-40В.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#71

Сообщение poty » 30 июн 2017, 00:34

Если в гитарник - можно поставить DC-DC преобразователь. Если в аудио - здесь сложнее...
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#72

Сообщение Евгений Михеев » 30 июн 2017, 11:28

Гитарник же собираем)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#73

Сообщение poty » 30 июн 2017, 12:35

А есть питание, которое имеет ту же "землю"?
Вот, например, 14 руб и вся любовь! Ну, нужно купить несколько деталюшек, но не критично.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#74

Сообщение Евгений Михеев » 30 июн 2017, 13:36

Вот как в оригинале сделано, но я не могу понять, как это работает, помогите разобраться :-)
Zener диоды узнал :-)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#75

Сообщение poty » 30 июн 2017, 14:46

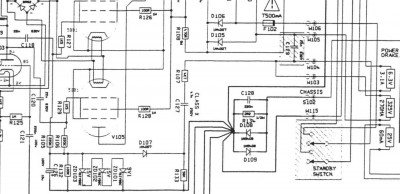

Здесь нет полной схемы соединений. К примеру, нижняя шина выпрямителя на D107 (положительная) вообще непонятно куда идёт.
D105-106, видимо, составляют часть моста В+? Или это какая-то хитрая схема включения?
Если нельзя выложить оригинальную схему полностью - пришлите мне в личку, я посмотрю и расскажу.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#76

Сообщение Евгений Михеев » 30 июн 2017, 17:07

Вот она

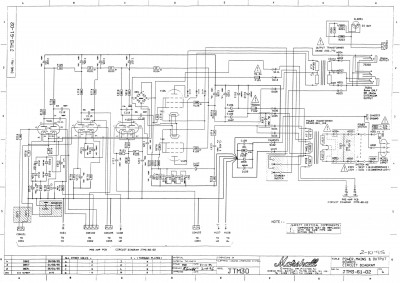

Marshall JTM30 Power+Output.jpg
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#77

Сообщение poty » 30 июн 2017, 18:30

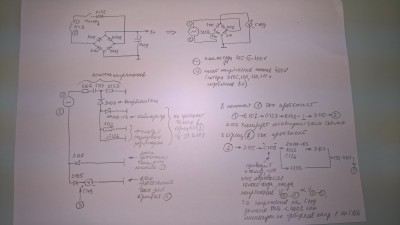

Надо же! Оказывается, изощриться можно!
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#78

Сообщение Евгений Михеев » 30 июн 2017, 20:21

Владислав, большое спасибо!!!!

Все работает :-)
Звуком я доволен очень, завтра распишу по всем модификациям и т.д.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#79

Сообщение poty » 01 июл 2017, 20:11

Ну так что-повторили оригинальное смещение? :)
Навороченный какой усилитель получился.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#80

Сообщение Евгений Михеев » 01 июл 2017, 23:28

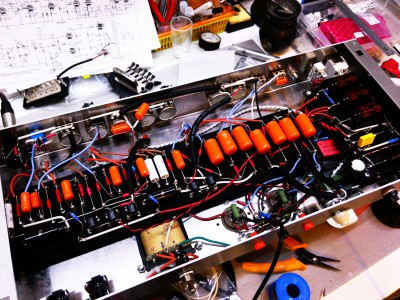

Повторил, но не 1в1 - и всё отлично получилось! :-)
Вообщем, сделал вариант с подстройкой. R132 заменил на связку 50К переменник+50К резистор, ну и :) На стабилитронах набрал 63 вольта, теперь есть запас под то, что лампы "убегут".

Значит что хотел сказать о своих изменениях.
Выходник у меня 30 ватт, на анодах выходных ламп получилось 420 вольт. Это - не по оригинальной схеме. Зато подобрал все остальные напряжения для мелких ламп тютелька в тютельку. Это чертовски радует.
Подъем потенциала накала сделал 70 вольт.
По Вашему переключателю каналов тоже всё удалось на отлично! Подобрал резисторы, вышел на все искомые значения напряжений.
В футсвитче применил резистор 2.2К для диода с низким потреблением тока, вообщем, там всё супергуд :)

А звук действительно впечатляет! Не зря 50 ватт версия 4к$ стоит)))
И оранждропы мне очень понравились. У меня есть sozo 0.1 uF ( я в качестве эксперимента их временно ставил в цепи PPIMV), и звучат они винтажней, а оранждропы такой модерновый окрас дают. Все, конечно, я не менял - воспользовался только тем, что было. Но это прям ух. В усилителе есть "чистый" и "кранч" каналы, но видно, что создатель придумывал именно инфернальное зло гейн канала.
Завтра большой тест-драйв с кучей гитарастов.
