Ламповый гитарный усилитель "SLOM"

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#601

Сообщение Евгений Михеев » 18 мар 2018, 12:06

Пока выдалась относительно свободная минутка, я решил собрать еще один гитарник :-)
Усь
Ну как решил.. уже собрал, всё работает, всё жужжит)
Схему чуть позже выложу, но звучание ее мне понравилось.
Есть еще некоторые моменты, которые хотелось бы доделать\переделать.
А конкретно, меня беспокоит петля.
Я собрал ее по оригинальной схеме автора (напомню, мне достался усилитель в неработающем состоянии, но с оригинальными платами).

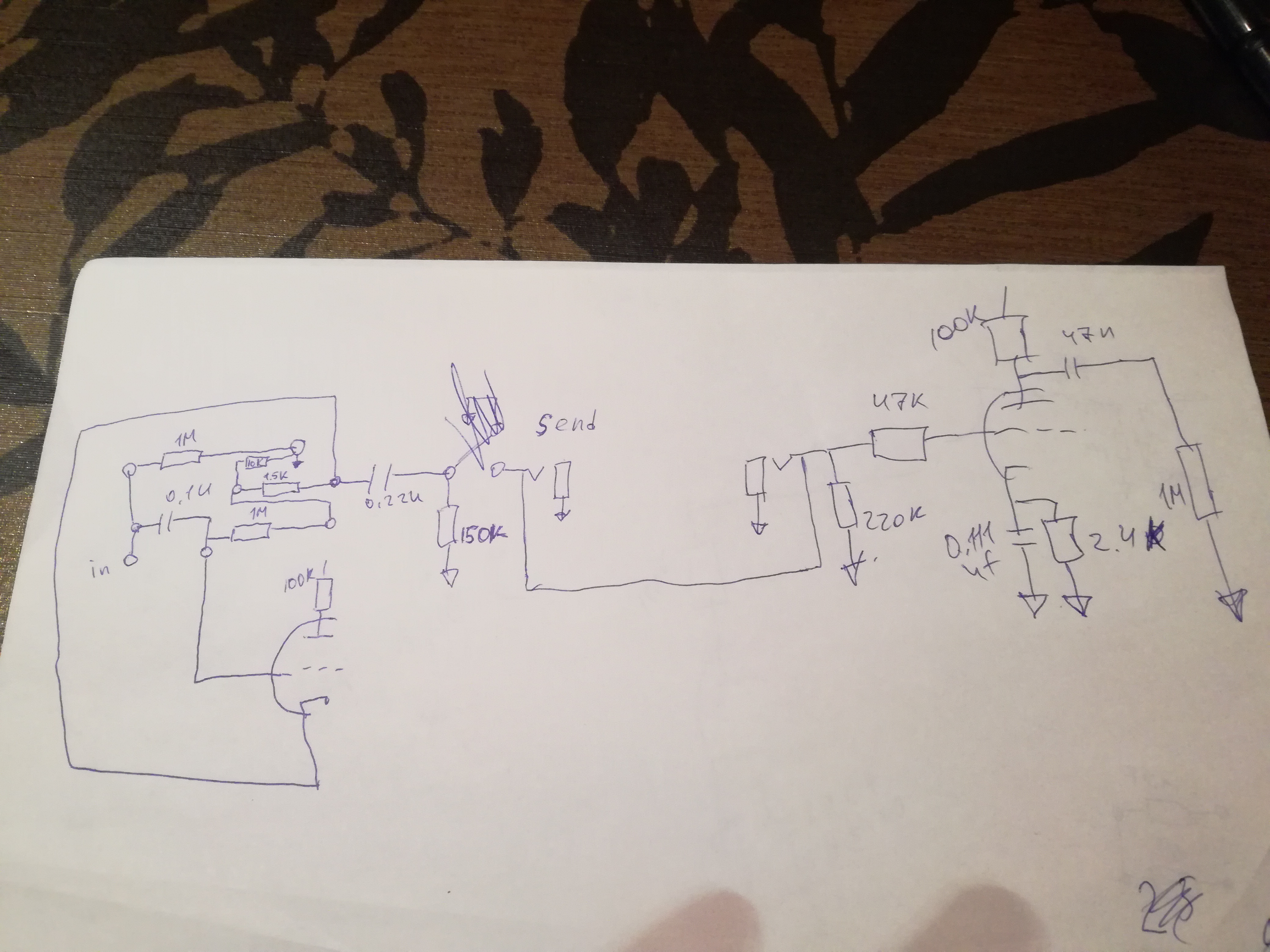

Петля
Мне кажется, что 12ax7 там не по адресу.
Я сделал небольшой мод - полный обход петли на тумблере.
Так вот, на слух абсолютно точно ясно, что сигнал, отправленный на мастер громкость напрямую после канальной громкости гораздо ТИШЕ, нежели пропущенный через петлю, даже если в этот момент в петлю из эффектов ничего не вставлено, тоесть сенд замкнут на ретёрн напрямую.
Таким образом я делаю вывод, что ретёрн имеет избыточное усиление.
Я бы хотел пересчитать петлю под 12au7, раз уж они у меня есть. Во первых, я хочу увеличить ток в сенд, во вторых уменьшить усиления ретурн.
По нарпяжениям. B+ на этом каскаде 297В на момент замера, на аноде сенд 197В (ток 1мА), на ретурн 214В (ток 0.83мА).

Я посчитал усиление каскада ретёрн, с учётом конденсатора, шунтирующего катодный резистор и 100К в аноде, при этом мастер громкость 500К, параллельно ей 1 мегаом, имеем 1М||1М||500К=250К
к=100*250/(62.5+250)=80
При этом в катоде конденсатор имеет емкость 0.1 мкф, я предполагаю, что усиление 80 распространяется не на все частоты.
Если бы этого конденсатора не было вовсе, у нас было бы
к=100*250/(62.5+250+242.4)=50
Я бы хотел также проверить всё это при помощи осциллографа, поэтому, когда будет время, Владислав, прошу помочь в правильном тестировании.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#602

Сообщение poty » 18 мар 2018, 21:24

Евгений Михеев писал(а):Я посчитал усиление каскада ретёрн, с учётом конденсатора, шунтирующего катодный резистор и 100К в аноде, при этом мастер громкость 500К, параллельно ей 1 мегаом, имеем 1М||1М||500К=250К к=100*250/(62.5+250)=80
Rн в формуле должно учитывать 100кОм в аноде. Т.о., Rн=71кОм и k=53. На низких частотах это будет 19.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#603

Сообщение Евгений Михеев » 18 мар 2018, 21:43

poty писал(а):Rн в формуле должно учитывать 100кОм в аноде. Т.о., Rн=71кОм и k=53. На низких частотах это будет 19.
Накосячил, поправлю. Почему-то принял 100К за 1М
poty писал(а):Rн=71кОм
76 :-)

Но, этого очень много!
Надо "причесать" усилитель до правильной работы.
Мне и горб этот высокочастотный не нравиться вовсе
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#604

Сообщение poty » 18 мар 2018, 22:35

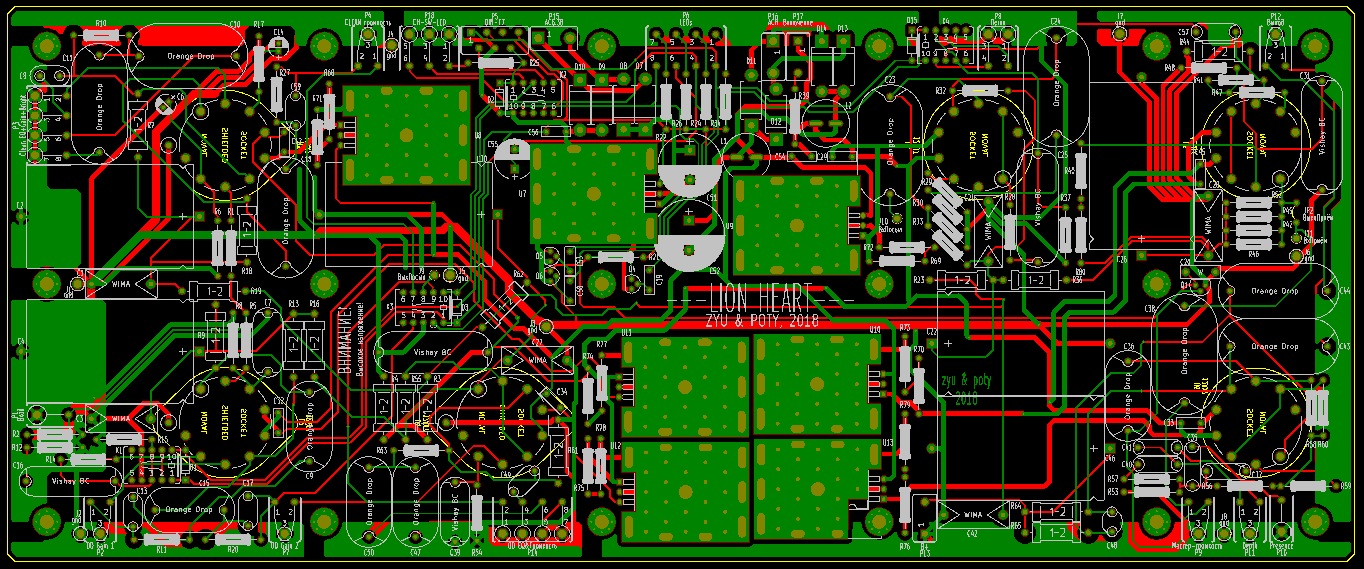

Прототип платы
Вот промежуточный итог по плате. Размер 340х140мм. 905 отверстий.

Нужно понять - вентиляционные отверстия делать где?
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#605

Сообщение Евгений Михеев » 19 мар 2018, 11:52

Ну вообще по классике в гитарниках вентиляции как таковой нет, так что... Я даже не знаю.

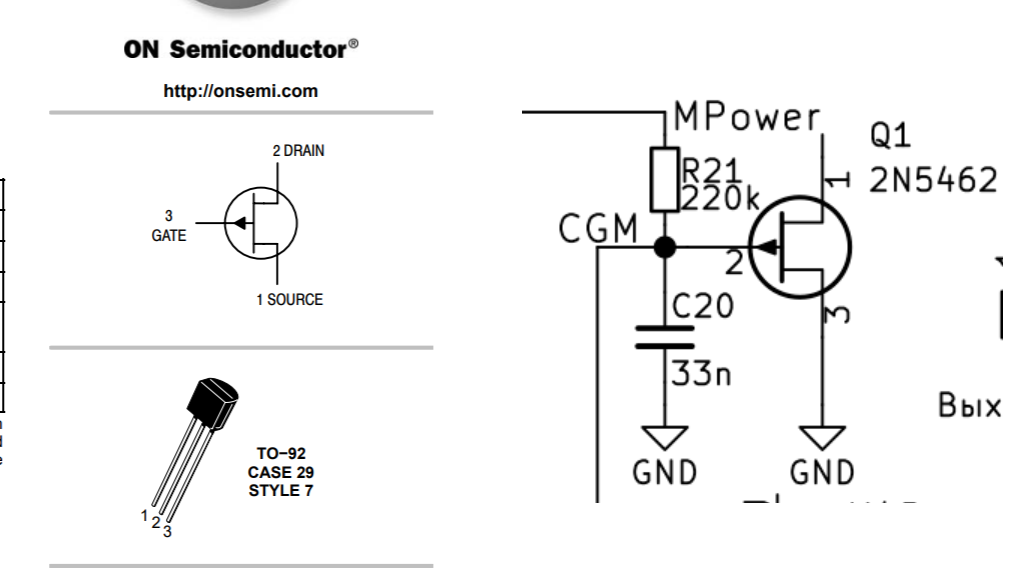

Владислав, меня смущает распиновка 2N5462
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#606

Сообщение poty » 19 мар 2018, 12:20

Номера в выводов в даташите и на схеме могут не совпадать (тем более, что в разных даташитах они разные). Главное, чтобы на плате нужные ножки были соединены с нужными цепями. Т.е., нужно проверить, чтобы затвор был соединён с C20 и R21, исток - шёл на землю, сток был подключен к цепи MPower.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#607

Сообщение Евгений Михеев » 19 мар 2018, 12:22

poty писал(а):тем более, что в разных даташитах они разные
Вот вот
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#608

Сообщение poty » 19 мар 2018, 12:40

Ух! Если цоколёвка разная, то тогда вообще швах! А в обоих сообщениях точно одинаковый транзистор?
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#609

Сообщение Евгений Михеев » 19 мар 2018, 12:42

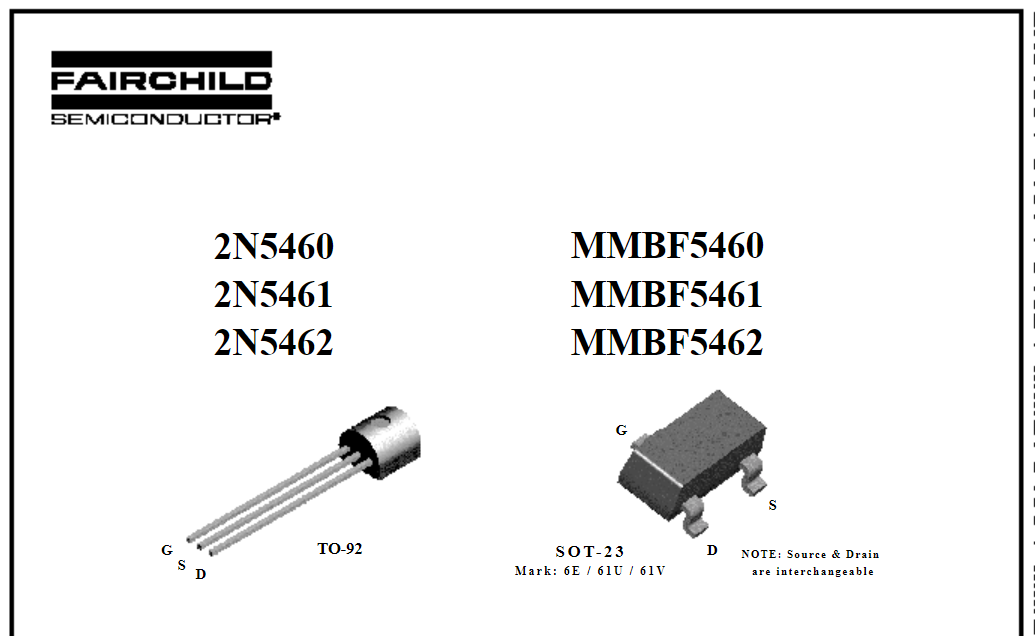

У меня на руках транзисторы с буквой F, я предположил, что это FAIRCHILD
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#610

Сообщение poty » 19 мар 2018, 12:48

Я просто попытался зайти на fairchild - меня перекидывает на ON. И там цоколёвка как в первом сообщении.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#611

Сообщение Евгений Михеев » 19 мар 2018, 13:10

Ну давайте тогда ориентироваться на ON, тогда у нас плата разведена верно
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#612

Сообщение poty » 19 мар 2018, 13:49

Тогда нужно выбирать место заказа и заказывать. Размер известен, толщину лучше взять 2мм, по меди - 35 или 70 мкм. Цвет маски и надписей - Ваш выбор! Плата большая, дешево не получится...
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#613

Сообщение Евгений Михеев » 19 мар 2018, 14:02

Я, кстати, сейчас закончил проверку всех посадочных - всё хорошо.

Учитывая положительный опыт с резонитом, думаю, стоит заказывать там. Я прикинул по меди 35 и 70 не особо отличаются по деньгам, так что пусть 70 будет, думаю. Маска белая, надписи чёрные.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#614

Сообщение poty » 19 мар 2018, 14:17

Евгений! В принципе, у Вас всё есть. :-) Можно заказывать!
Если будут какие вопросы - могу связаться с инженером и пояснить.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#615

Сообщение Евгений Михеев » 19 мар 2018, 14:26

Тоесть те гербер файлы - это все что нужно. Я имею ввиду, не изменилось ли чего со вчерашнего дня :-)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#616

Сообщение poty » 19 мар 2018, 15:16

Евгений, если мы не добавляем вентиляции, то я не вижу проблем в тех gerber-файлах. Если есть какие пожелания, замечания и т.п. - тогда можно что-то изменить. В принципе, по присланному мной проекту Вы можете и сами вывести файлы gerber.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#617

Сообщение Евгений Михеев » 19 мар 2018, 15:45

poty писал(а):Вы можете и сами вывести файлы gerber.
Не подумал :oops:
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#618

Сообщение poty » 19 мар 2018, 16:54

В проекте DRC показывает некоторое количество ошибок, но это связано с тем, что в KiCad неправильно отрабатываются зазоры между проводниками одного класса, если зазор анализируется между проводником и площадкой под вывод. Я им об этом ещё 3 года назад написал, но так как пока differential у них в бета-версии, они это не собираются править. Поэтому - ошибки на выводах регуляторов можно смело пропускать. Никаких других ошибок DRC выдавать не должно!
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4286
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 245 раз
Поблагодарили: 328 раз
Контактная информация:

#619

Сообщение Евгений Михеев » 19 мар 2018, 17:16

Отправил заказ в резонит

Сейчас отписал заказчик, через неделю улетает на вахту на полтора месяца, так что дэдлайн сместился на середину мая, что сильно радует!
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#620

Сообщение poty » 19 мар 2018, 17:33

Сколько плат заказали?
