Ламповый гитарный усилитель "SLOM"

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3370
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 51 раз
Поблагодарили: 212 раз

#621

Сообщение Евгений Михеев » 19 мар 2018, 17:16

Отправил заказ в резонит

Сейчас отписал заказчик, через неделю улетает на вахту на полтора месяца, так что дэдлайн сместился на середину мая, что сильно радует!
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4212
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 133 раза
Поблагодарили: 346 раз

#622

Сообщение poty » 19 мар 2018, 17:33

Сколько плат заказали?
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3370
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 51 раз
Поблагодарили: 212 раз

#623

Сообщение Евгений Михеев » 19 мар 2018, 17:55

Одну заказал

Или надо было больше? Или как надо?)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4212
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 133 раза
Поблагодарили: 346 раз

#624

Сообщение poty » 19 мар 2018, 18:28

Нужно столько, сколько устройств делать будете! :-)
Проблем не возникло с герберами?
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3370
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 51 раз
Поблагодарили: 212 раз

#625

Сообщение Евгений Михеев » 19 мар 2018, 19:08

Пока файлы в статусе проверка
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3370
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 51 раз
Поблагодарили: 212 раз

#626

Сообщение Евгений Михеев » 20 мар 2018, 10:56

poty писал(а):Нужно столько, сколько устройств делать будете!
Владелец SLOMA попросил оставить навесной монтаж, а еще один заказчик попросил куда более гейновый усилитель, так 3 платы превратились в одну :-)

Погнали :-)
А ведь я даже не понимаю, о чем она :-)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4212
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 133 раза
Поблагодарили: 346 раз

#627

Сообщение poty » 20 мар 2018, 15:09

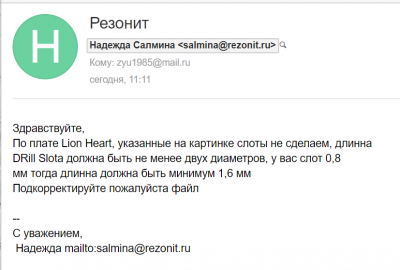

Проблема в отверстиях для ножек TO-220 (регуляторы LM). Их 7 штук по 3 ножки = 21 площадка. Евгений, сможете поправить? Я сейчас на работе, не смогу этого сделать. После этого нужно обязательно проверить DRC!!!
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3370
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 51 раз
Поблагодарили: 212 раз

#628

Сообщение Евгений Михеев » 20 мар 2018, 15:47

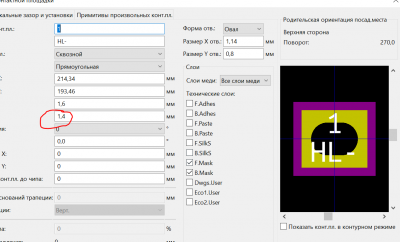

Я так понимаю, надо увеличить 1.4 до 1.6?
Я бы, честно говоря, дождался Вашего редактирования.
Мне вовсе не сложно, но боюсь что-то упустить. И опять потом переделывать.
Еще мне не понятно, где в личном кабинете заменить файлы, чтобы заново пройти проверку.

Созвонился, понял, что разговор о величине 1.14, должна быть соответственно 1.6.
Просто правлю все 1.14 на 1.6? Если так, то справлюсь

Я бы вообще немного по другому пути пошел - изменил бы 0.8 на 0.6 и 1.14 соответственно на 1.2
Вообщем, Владислав, жду от Вас обратную связь)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4212
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 133 раза
Поблагодарили: 346 раз

#629

Сообщение poty » 20 мар 2018, 18:51

Нужно сделать размер X отв.= размер Y отв.=1,1мм. Соответственно, 1,4 меняем на 1,6. Делаем круглое отверстие диаметром 1,1мм с ободком в 0,25мм.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3370
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 51 раз
Поблагодарили: 212 раз

#630

Сообщение Евгений Михеев » 20 мар 2018, 19:36

А, уходим от овала вовсе? Понял. Делаем всё круглым.
Там еще какая тема... первый вывод - прямоугольник.
Может тоже имеет смысл на круг изменить, площадку, я имею ввиду.
Распиновка у нас верная, путать там нечего. Как считаете? Я бы сделал все 3 отверстия в круг
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4212
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 133 раза
Поблагодарили: 346 раз

#631

Сообщение poty » 20 мар 2018, 19:50

Это - непринципиально. Можете сделать площадку круглой.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3370
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 51 раз
Поблагодарили: 212 раз

#632

Сообщение Евгений Михеев » 20 мар 2018, 21:00

Спасибо, так и поступлю.

Владислав, вы выгружаете файлы сверловки формат файла Gerber X2 чтобы получить их с расширением GBR?
Формат карты сверловки postscript или gerber (похоже что так)
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4212
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 133 раза
Поблагодарили: 346 раз

#633

Сообщение poty » 20 мар 2018, 22:07

Gerber X2 с расширенными атрибутами и сверловку gerber (файл, карту и отчёт).
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3370
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 51 раз
Поблагодарили: 212 раз

#634

Сообщение Евгений Михеев » 20 мар 2018, 22:28

Отлично, завтра перезакину

Кстати, если завтра заказ примут, чтобы время не терять я бы позанимался исследованиями.
Самое первое, что меня интересует - как провести замер выходного сигнала из гитары при помощи осциллографа?
Я полагаю надо выбрать связь - переменная.
Ян как-то писал, что в Rigol есть прямо функция какая-то для точной оценки величины сигнала.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4212
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 133 раза
Поблагодарили: 346 раз

#635

Сообщение poty » 21 мар 2018, 00:35

Да, здесь нужно исследовать именно переменный сигнал (применять закрытый вход).
Что касается измерений, то, насколько я знаю, основные данные сигнала отображаются на экране и так, по умолчанию. Возможно что-то потребуется включить в меню. Надо конкретную модель, прочитать руководство.
Владислав

Аватара пользователя
poty
Профи
Профи
Сообщения: 4212
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 133 раза
Поблагодарили: 346 раз

#636

Сообщение poty » 21 мар 2018, 08:54

Евгений Михеев писал(а):Владелец SLOMA попросил оставить навесной монтаж, а еще один заказчик попросил куда более гейновый усилитель, так 3 платы превратились в одну
Жалко, что столько работы и, фактически, в корзину. Ну, хоть потренировались. :-)
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3370
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 51 раз
Поблагодарили: 212 раз

#637

Сообщение Евгений Михеев » 21 мар 2018, 21:18

poty писал(а):Жалко, что столько работы и, фактически, в корзину.
Не соглашусь :-) , это объем, который дождется своего часа. Я думаю, что эта модель после отъезда в другой город принесет мне новых покупателей.

Плату проплатил, запустили в производство
Предлагаю пообсуждать петлю :-)
Максимум, который смог выжать из инструмента, но это максимум, так не играют, и у меня активный датчик emg81 (батарейка вставляется в гитару), у них выхлоп больше.
А это нормальная атака, результат примерно совпадает с тем, что писалось в документе по ламповой петле. Размах в районе 1в (330мВ RMS).

Сегодня весь день смотрел осциллографом собранный усилитель.
Итак, что интересного.
На вход усилителя я подавал синус 300ГЦ 1вольт пик пик (0.320RMS)
1V
Смотрел сигнал на точках канальных громкостей.
На овердрайв канале при всех ручках на 12 часов (gain, treb mid bass vol канала) после канальной громкости получил уровень сигнала до 7 вольт пик пик.
7V

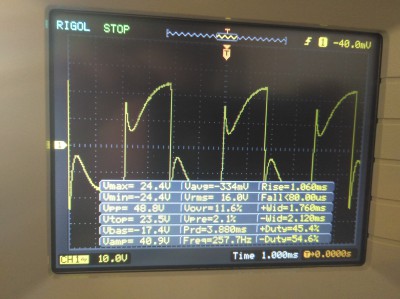

ПРи этом, действительно, как писал в свое время Юрий, на максимальной канальной громкости получил пик пик 48 вольт.
50V
Вот почему многие производители пишут не выкручивать канальную громкость больше половины при подключенных педалях.
После чистого канала ситуация схожая

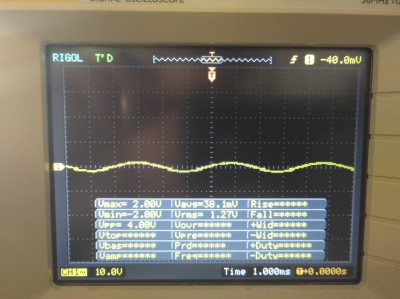

Имеем 4 вольта на двенадцати часах
4V

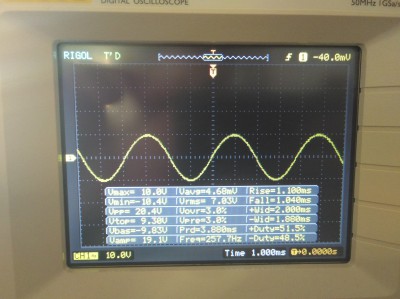

И 20 вольт на максимальной канальной громкости чистого канала
20V
Последний раз редактировалось poty 22 мар 2018, 12:11, всего редактировалось 1 раз.
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4212
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 133 раза
Поблагодарили: 346 раз

#638

Сообщение poty » 21 мар 2018, 22:18

Насколько я помню, я рассчитывал на 10В пик-пик на входе канала send петли. Не уверен, что такой сигнал переварят эффекты.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3370
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 51 раз
Поблагодарили: 212 раз

#639

Сообщение Евгений Михеев » 21 мар 2018, 22:29

Ну это как раз мои 7 вольт - 50% громкости канала овердрайв.
Или Вы имеете ввиду, что 10 вольт пик пик эффектам многовато будет?
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4212
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 133 раза
Поблагодарили: 346 раз

#640

Сообщение poty » 21 мар 2018, 23:21

Да, я про эффекты.
Владислав
