poty » 15 май 2018, 12:28

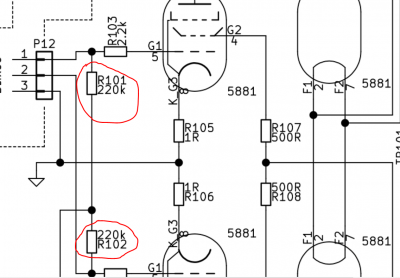

Допустим. Ток в первом каскаде 0,8мА. В+=335В.
1. 100кОм + 2,7кОм дают нам на лампе 253В. Считаем Rk зашунтированным, тогда максимальный уровень входного сигнала до появления сеточных токов - 2,1В.
2. 220кОм + 1,7кОм дают нам на лампе 158В. Считаем Rk зашунтированным, тогда максимальный уровень входного сигнала до появления сеточных токов - 1,36В. Я думаю, что амплитуда сигнала на входе реально может быть больше этого значения.
Усиление:
1. k=62, максимальный уровень выходного сигнала до клиппинга по прекращению тока через лампу = 0,8мА*100кОм=80В (хватает напряжения на лампе для отрицательной полуволны 253-80>0), что соответствует входному сигналу 1,3В - укладываемся в интервал максимального входного сигнала, хотя и маловато для входного уровня.
2. k=78, максимальный уровень выходного сигнала до клиппинга по прекращению тока через лампу = 0,8мА*220кОм=176В (не хватает напряжения на лампе для отрицательной полуволны 158-176<0), выбираем предел в 158В, что соответствует входному сигналу 2В - не укладываемся в интервал максимального входного сигнала.
Вывод:
1. Уровень входного сигнала до клиппинга ограничен током через лампу и составляет 1,3В. Выходной сигнал при этом - 80В.
2. Уровень входного сигнала до клиппинга ограничен смещением лампы и составляет 1,36В. Выходной сигнал при этом -106В. В принципе - рабочая конфигурация.
Владислав
