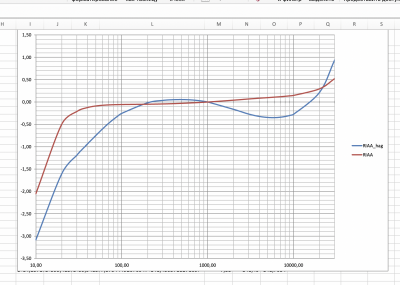

Корректор по мотивам Хагермана

[Евгений Михеев]

Добавил дроссель и поставил бОльший конденсатор, теперь смотрится интереснее

Отправлено спустя 1 час 16 минут 42 секунды:
.....Но облажался....
Надо было всё же просимулировать.
При варианте "дроссель после кенотрона" получаю очень большое падение напряжения.

[Алаев Ян]

теперь смотрится интереснее

прошу простить за критику (свежий независимый взгляд со стороны), но чего-то не хватает. Смотрится очень "плоско".
К примеру, если бы вырезы под лампы были бы чуточку больше, просто щели (зазоры) между металлом и лампами, смотрелось бы уже интереснее. Не хватает какого-то контура.
Вентиляционные отверстия тоже бы немного исправили ситуацию. Полностью черный корпус, идеальный параллелепипед без выступов и впадин очень просит ну хотя бы шильдика с надписью ZUY или чего-то такого. Глазу не за что зацепиться.

Отправлено спустя 1 минуту 10 секунд:

При варианте "дроссель после кенотрона" получаю очень большое падение напряжения.

это ожидаемо, если после кенотрона нет конденсатора. Главное, чтобы ток в дросселе еще не прерывался, а то может быть и такое.

[seurf]

Поддержу Яна. Я тут в своём лесу увлёкся вот такой забавой: промежуточные пластины для установки ламповых панелей, с вентиляционными отверстиями. Они и на eBay присутствуют https://www.ebay.com/itm/221138962402?u ... noapp=true, и у GM их реализует. Я у себя в городе на лазерной резке из нержавейки заказал. Есть в Гонконге продавец, у него круглые на любой вкус и цвет. Ещё изюминка появилась бы, если бы вокруг ламп цилиндрическое ограждение появилось бы. Хотя бы вокруг кенотрона https://www.ebay.com/itm/221148213072?u ... noapp=true. Денег конечно стоит. Можно по дешевле по искать. Но красота даром редко осеняет! И защита колбы ламп от механических касаний, от ожёгов и эстетически разбавило бы картинку. Только не золотой. Сугубо со своей колокольни.

[Евгений Михеев]

прошу простить за критику (свежий независимый взгляд со стороны), но чего-то не хватает.

Нет, всё ок, верно сказано. Я всё еще нахожусь в неком поиске по дизайну.

Отправлено спустя 47 секунд:
Переделал фильтр, теперь после кенотрона 50 мкф-дроссель-500мкф.... послушаю

[Алаев Ян]

Евгений, хочу поделиться мнением по этому фото:


Я посмотрел везде по тексту, CCS так и установлен в корректоре без применения радиатора. В более поздних версиях, CCS спрятан где-то глубоко между корпусом и платой и охлаждается еще хуже, чем тот, что смонтирован на монтажке.
Согласно схеме Хагермана:

CCS рассчитан на ток 6 мА, грубо на нем падает порядка 165 В. Рассеиваемая мощность навскидку - около 1 Вт. Согласно datasheet у DN2540 29°С/W.
Т.е. при условиях прогретого корректора он будет иметь температуру порядка 70-80°С. Терпимо, конечно, но мне кажется, ему бы не помешал радиатор. Да и плата со временем при такой температуре будет "выгорать".
В моем корректоре выходной каскад работает в таких же условиях.

И даже при наличии радиатора корпус транзистора имеет температуру порядка 52°С.

[Евгений Михеев]

Один из заказчиков попросил допилить второй вход - сделал на реле, результатом остался крайне доволен!
