"БУНКЕР" для Piccolo

Модератор: Роман Мирошниченко

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

"БУНКЕР" для Piccolo

#1

Сообщение Роман Мирошниченко » 16 май 2017, 21:14

Размеры Piccolo:
ширина платы - 67,5
длина платы - 125,5
высота от шляпки винта заземления до верха гайки селектора - 23
-//- до нижней грани ручки - 27
растояние от края платы до центра селекторов - 24/63, от центра ручки Gain до другого края платы - 62
-//- между центрами селекторов - 39
толщина платы - 1,5
диаметр отверстия под винт - 3,5
Родной корпус Piccolo - 130х90х35 (примерный размер для оценки пропорций)

Прототип внешнего оформления Audio-Technica AT5000T:

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

Как подобрать светодиод?

#81

Сообщение Роман Мирошниченко » 29 апр 2018, 09:31

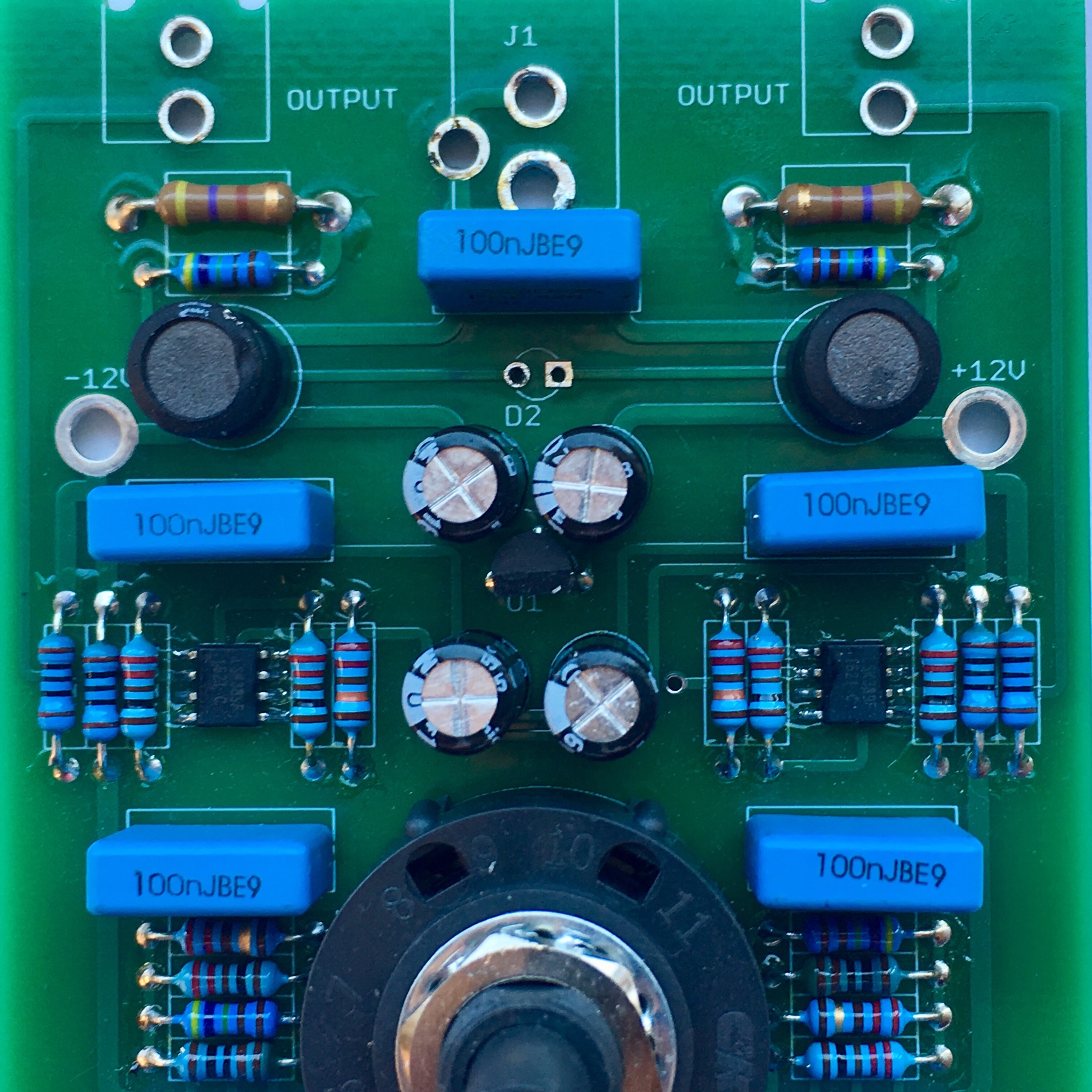

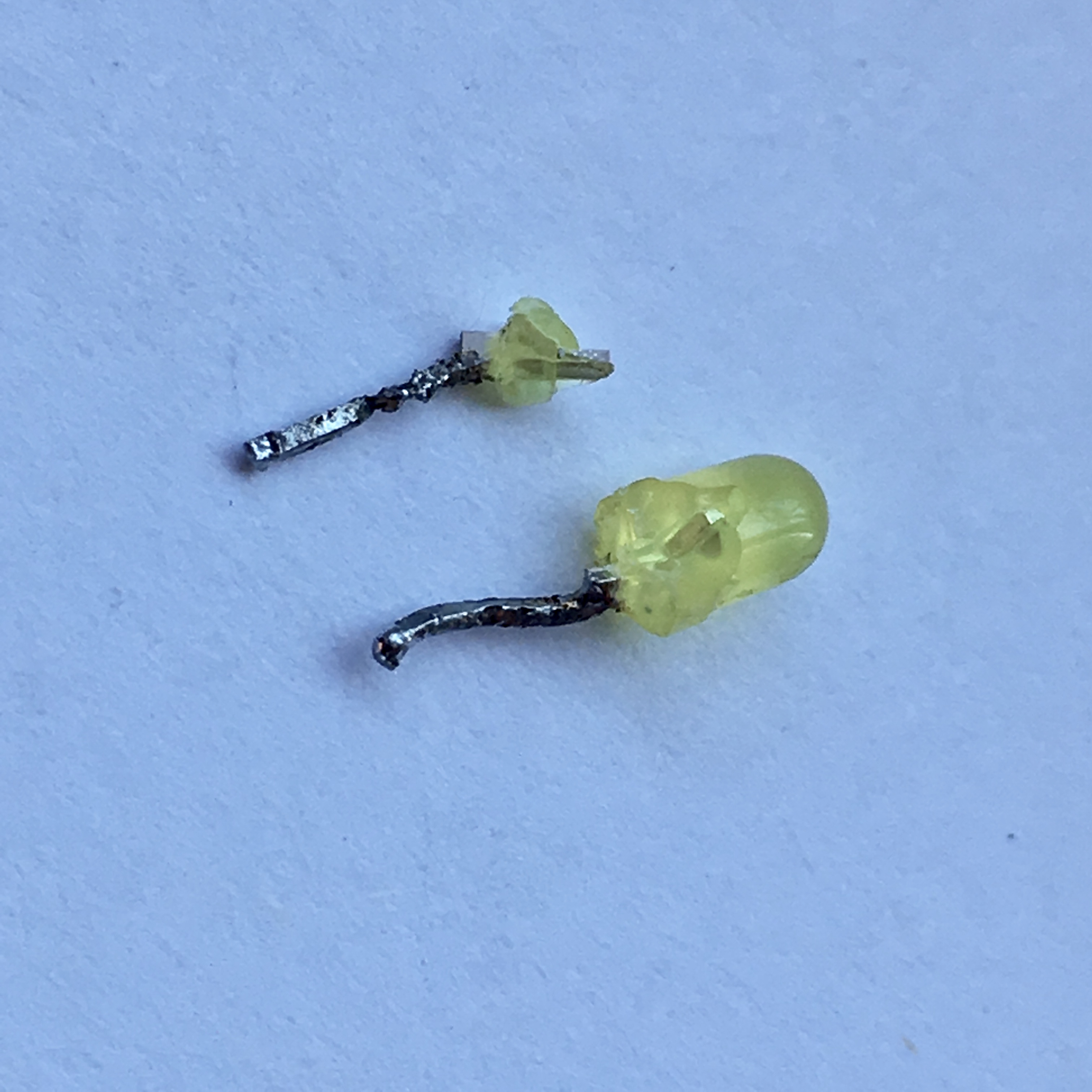

При выпаивании он у меня развалился (на плате D2).
И я теперь ведь не знаю, по каким параметрам его выбирать?
Ну, цвет и размер - это мне понятно. А по питанию... 24В? :think:

Аватара пользователя
seurf
Дорогой Гость
Дорогой Гость
Сообщения: 1082
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 185 раз
Поблагодарили: 167 раз

#82

Сообщение seurf » 29 апр 2018, 09:39

признаюсь, хотелось бы чуда.
Чудо и будет. Столь серьезное экранирование, практически гарантирует защиту от всех излучений. Копеечной критике можно подвергнуть только толщину применяемых экранов и входные/выходные отверстия. Имел на эту тему поучительную лекцию от бывшего конструктора с военпрома. Но это можно отнести к вопросу, о чем бы ещё поговорить?
Александр

Аватара пользователя
poty
Профи
Профи
Сообщения: 4632
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 153 раза
Поблагодарили: 479 раз

#83

Сообщение poty » 29 апр 2018, 10:12

Про светодиод - любой такого же цвета. Это, действительно, непринципиально. В некотором смысле непринципиален даже диаметр (за исключением больших, больше 8-10мм, потому что там, как правило, ток больше).
Единственно, не покупайте светодиоды с сопротивлением, морганием и другими навесами. "Чистый" светодиод, ничего более.
Владислав

Аватара пользователя
seurf
Дорогой Гость
Дорогой Гость
Сообщения: 1082
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 185 раз
Поблагодарили: 167 раз

#84

Сообщение seurf » 29 апр 2018, 10:24

Только что мастерил Firdac-ЦАП и подбирал светодиоды цветные. Купил разноцветные двух типов: на 10 и 20 мА. На 10 мА забраковал, очень слабое излучение. Сам не люблю цветомузыку. Но при желании это можно будет номиналом последовательного сопротивления дорулить.
Александр

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

#85

Сообщение Роман Мирошниченко » 29 апр 2018, 11:47

poty писал(а):Про светодиод - любой такого же цвета. Это, действительно, непринципиально.
Про светодиод понял. Думал, что они хотя бы по напряжению разные (как лампочки). :smile:
seurf писал(а):Копеечной критике можно подвергнуть только толщину применяемых экранов и входные/выходные отверстия.
Вы правы, тут я уж исхожу из имеющихся возможностей. Раз уж отказался от изготовления корпуса, компромиссы неизбежны.
Думаю и то, что экран в слоях не сплошной, а кусочками. И они соединены клейким слоем... короче, однородности нет. Тоже не идеальное решение.

Насчет отверстий, есть мысль изнутри провода и выходящие части энкодеров обернуть той же медной фольгой. Но, вот удастся ли это потом плотно вставить в корпус (обеспечить соединение с его медным экраном, чтобы отверстие превратилось в трубку) - не уверен. :think:

Аватара пользователя
seurf
Дорогой Гость
Дорогой Гость
Сообщения: 1082
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 185 раз
Поблагодарили: 167 раз

#86

Сообщение seurf » 29 апр 2018, 19:07

Роман, пробуйте. Опыт подскажет, что важно, а что не очень. Накрываете устройство большой стальной кастрюлей? Изменений нет? Значит достаточно.

[upd=1525018142][/upd]
Я в питании навесил разрезные ферритовые кольца, SMS телефона теперь в акустике не слышно. Или до звонка реакция.
Александр

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

Вот ведь зараззза!!!

#87

Сообщение Роман Мирошниченко » 29 апр 2018, 20:44

Стоило же мне ломать голову, как установить RCA на панель 8 мм. Чуть не соблазнился к Евгению отправить свою проблему... :oops:
А у самого в загашнике валялся RCA-kit от SME 3012. И разъемы там такой длины!.. Резьба аж 11-ть мм.!!
Правда, только два есть... Но, факт - в природе такие существуют!!! :smile:

Вот не вспомнил и не нашел ведь во время.
А сегодня уже корпус на чистовую покрасил. В семь слоев краску положил. Блестит, сохнет...

P.S. Правда, у меня и не получилось разместить четыре гнезда RCA, клемму земли и разъем питания... Однако, так хотелось бы иметь на корпусе красивые разъемы... :think:

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#88

Сообщение Евгений Михеев » 29 апр 2018, 21:25

Значит и мои сохранились!
Я перешёл на жёсткий кабель.
Посмотрю
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

#89

Сообщение Роман Мирошниченко » 29 апр 2018, 21:56

Блин, точно!!!
:clap:

Прямо квест получается!!!

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#90

Сообщение Евгений Михеев » 30 апр 2018, 01:55

Волна, волна)))
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

Проблема принятия решения )))

#91

Сообщение Роман Мирошниченко » 30 апр 2018, 11:53

Я попробовал найти подобные разъемы в интернете. Что-то внешне похожее - https://www.ebay.com/itm/2pcs-Gold-Plated-RCA-Pan ... m3f75a0cd36:g:EdQAAOSwRJ9XhSuL , правда в описании панель менее 5 мм. указано. Но, по пропорциям выглядят идентично моим. И доставка оставляет желать лучшего по срокам.

Вот угораздило меня. ИСКУШЕНИЕ!!! Так сложно принять решение.
Встают они в корпус очень хорошо. Даже зазор остается 3 мм. для изолирующих прокладок. А если, в качестве клеммы "земли" использовать винт М4 и гайку, что была у Piccolo - все и на задней панели вполне размещается.
Конечно, жалко пускать под сверлежку только что выкрашенный корпус.
Но, останавливает не это...

Сейчас дальнейший процесс сборки не представляет сложностей (план!):
- установить светодиод;
- распаять провода;
- собрать корпус;
- купить ручки;
- по ручкам заказать шильды (на верхнюю крышку и заднюю панель);
- шильды легко установятся, провода можно просто пропустить в соответсвующие отверстия, после чего установить окончательные разъеммы RCA;
- и совершенно в любое время можно установить ножки.

И главное, первые три пункта я могу выполнить буквально на днях (светодиод только купить). И уже слушать Piccolo (по звуку МС я уже соскучился).

Если же идти по пути установки разъемов на корпус, то их нужно ставить на уже приклеенную заднюю шильду. А шильды можно сделать только уже имея ручки... И снова я попадаю в зависимость, что одно цепляется за другое и все дело стоит.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#92

Сообщение Евгений Михеев » 30 апр 2018, 12:59

Есть, нашел!
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

#93

Сообщение Роман Мирошниченко » 30 апр 2018, 13:05

Евгений Михеев писал(а):Значит и мои сохранились!
Евгений Михеев писал(а):Есть, нашел!
Евгений, как всегда спасибо, за то, что Вы готовы помочь. Реально, я всегда "чувствую рядом Ваше плечо" - это хорошая поддержка.

[upd=1525082607][/upd]
Я завис в редактировании предыдущего сообщения... Несколько раз перечитывал, не мог понять в какую сторону склоняюсь...
Но, Вы похоже перевесили чашу весов!
:clap:

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#94

Сообщение Евгений Михеев » 30 апр 2018, 15:19

Роман Мирошниченко писал(а):Но, Вы похоже перевесили чашу весов!
Я не специально :-)
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

#95

Сообщение Роман Мирошниченко » 30 апр 2018, 15:22

Волк штанга и бабочка.jpg

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

А питание (((

#96

Сообщение Роман Мирошниченко » 30 апр 2018, 15:36

Нужно ведь еще и под это гнездо/штекер подобрать.
Я бы хотел трех-контактную группу, чтобы экранирование корпуса отдельным проводом вывести к блоку питания. А там уже решить, землить\не землить (может даже тумблер поставить).
И снова выбор не велик.

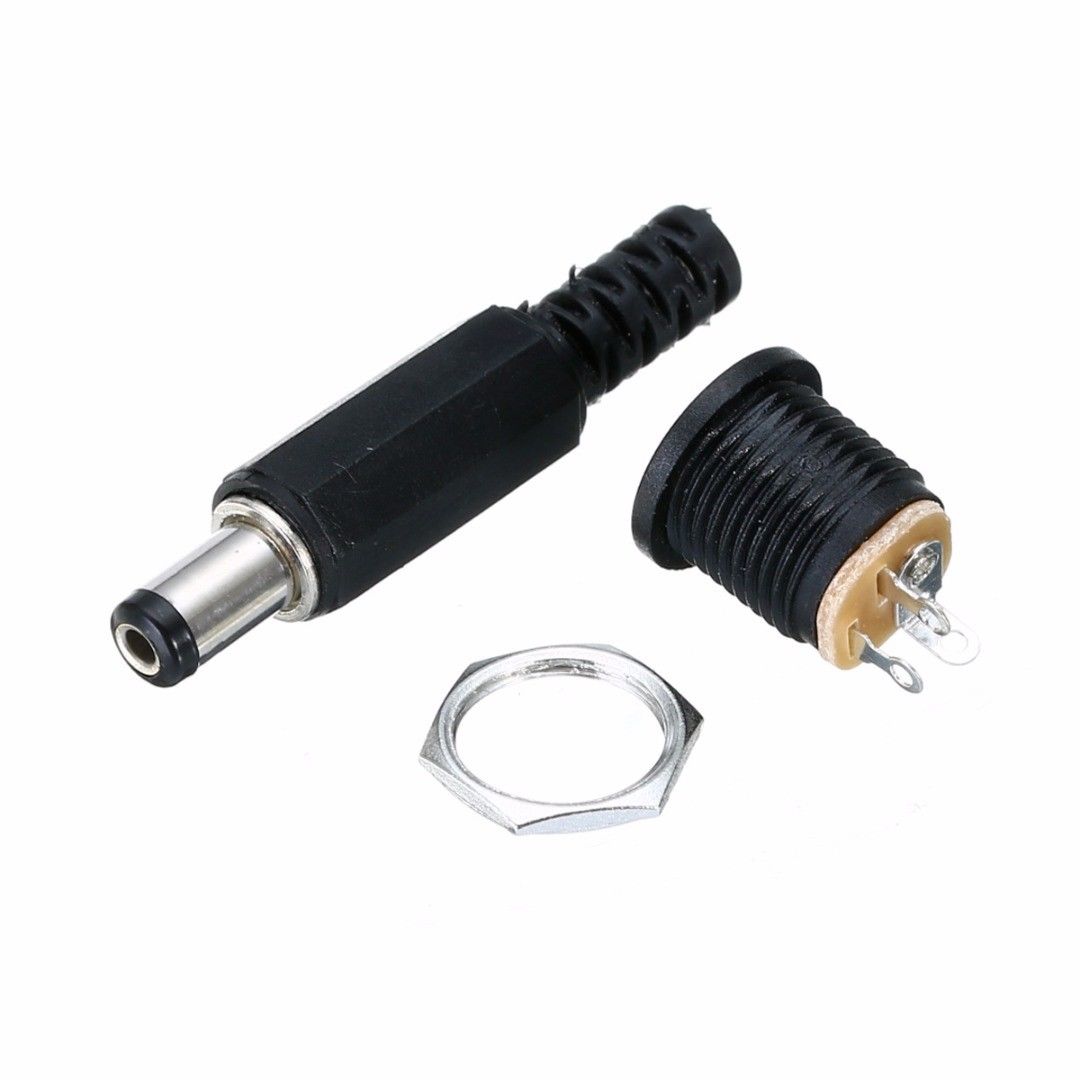

s-l1600 питание 1.jpg
s-l1600 питание.jpg
Почему-то у гнезд три вывода, а у штекеров к ним только два... :think:
s-l1600 питание штекер.jpg
Может 3,5 мм. стерео-коннектор для для наушников применить?
Но, и тут встает проблемма установки в стенку 8 мм.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#97

Сообщение Евгений Михеев » 30 апр 2018, 15:40

Я использую такие, как на картинке справа.
При не вставленном джеке два из трёх контактов замкнуты, при вставленном - разомкнуты.
Эти разъёмы использву.ют в гитарных педалях, отсоединяется контакт чтобы исключить батарейку при переходе на блок питания.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

#98

Сообщение Роман Мирошниченко » 30 апр 2018, 17:21

Евгений Михеев писал(а):При не вставленном джеке два из трёх контактов замкнуты, при вставленном - разомкнуты.
Это в данном случае не нужно.

[upd=1525097884][/upd]
И вспоминаются, рекомендованные seurf коннекторы LEMO. :wink:

Только, я все-таки предпочту в металлическом корпусе. В надежде, что он алюминиевый и тем самым, заткнет отверстие в экране.
Да и красивее будет смотрется рядом с аудио-разъемами фонокабелей.

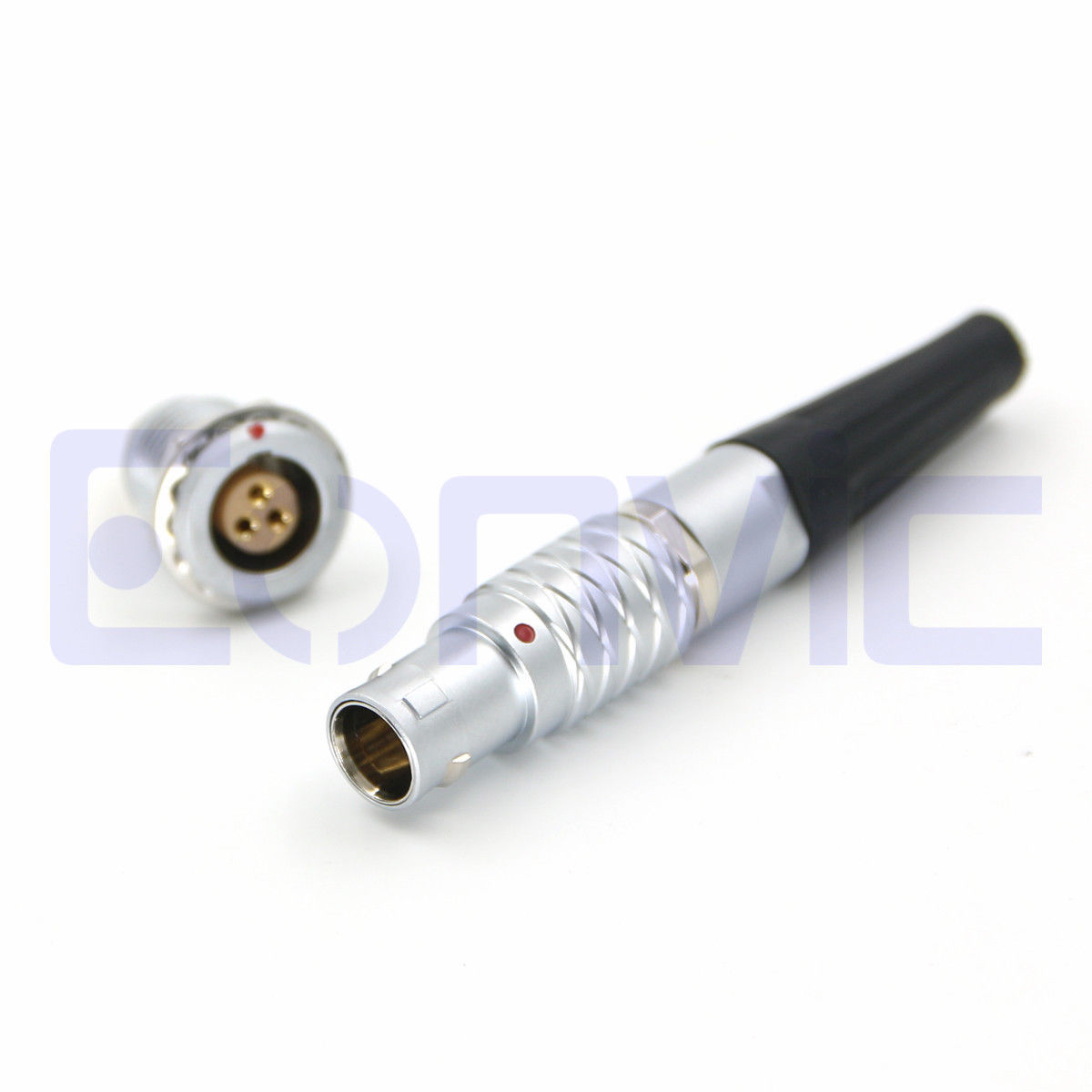

s-l1600 LEMO 3 pin.jpg

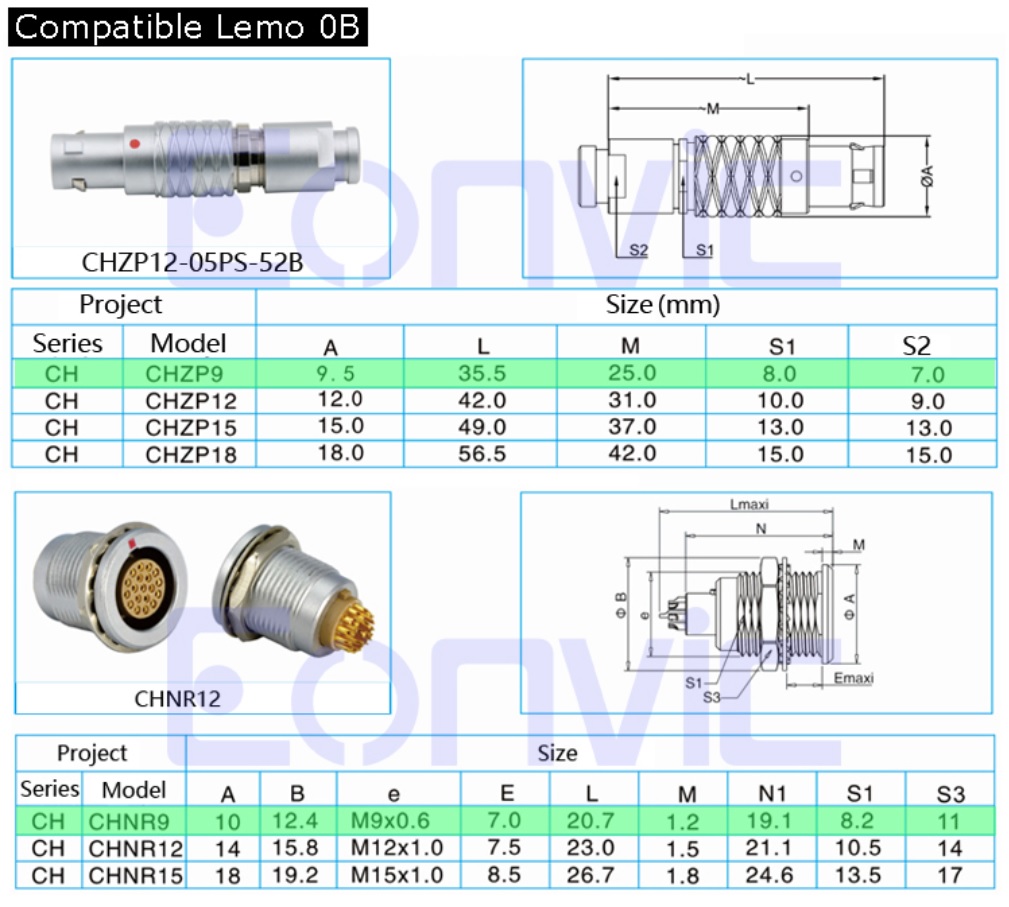

LEMO 0B.jpg
С размерами все равно есть напряг. Отверстие 9 мм., и максимальная стенка 7 мм. Но, я надеюсь, что последнее можно увеличить убрав граверную шайбу. А может и вообще, нарезать резьбу в корпусе и ввернуть гнездо? :think:

Можно купить сразу пару комплектов, чтобы потом и со стороны блока питания установить. Вуаля - спецкабель.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4368
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 501 раз
Поблагодарили: 178 раз
Контактная информация:

Раскладка коннекторов на задней панели

#99

Сообщение Роман Мирошниченко » 01 май 2018, 12:31

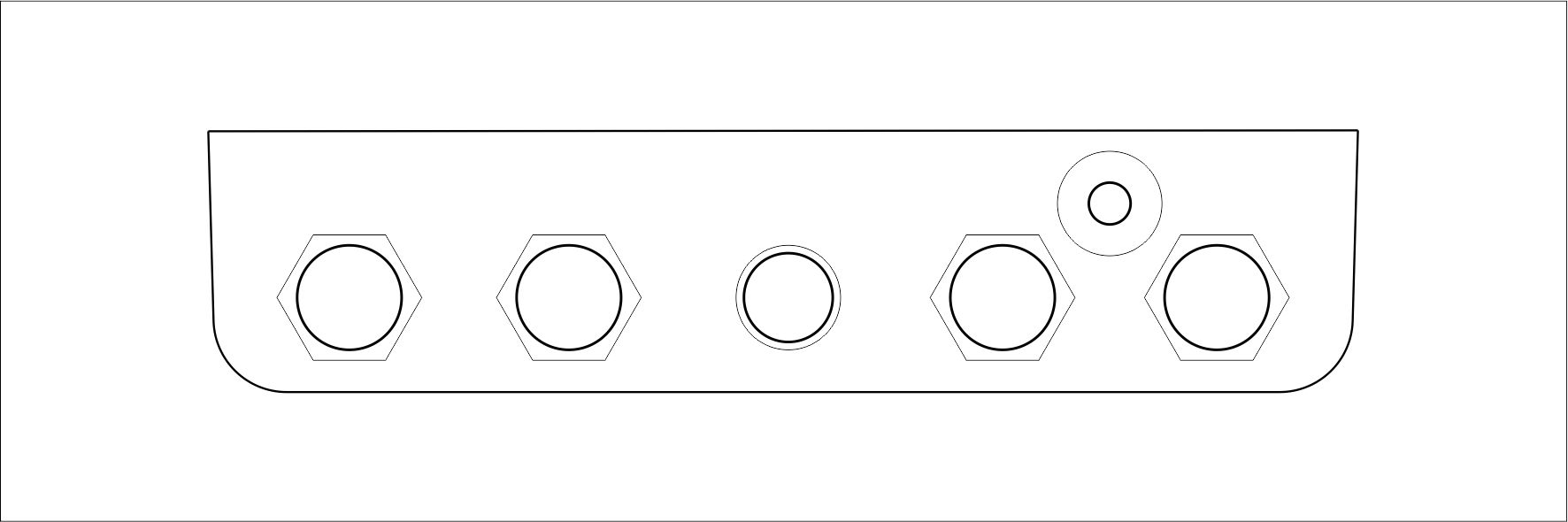

Толстой линией - отверстия, тонкой - внешний размер разъема.
Раскладка задней панели ОСНОВНОЕ.jpg
Не очень мне нравится, как клемма "земли" для тонарма прижалась ко входной паре. Расстояние от центра RCA до центра "земли" 13,5 мм.
Но, иначе я не вижу, как можно это расположить. Некоторые отверстия (крайние RCA и питание) уже есть, приходится к ним привязываться.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3945
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 133 раза
Поблагодарили: 285 раз

#100

Сообщение Евгений Михеев » 01 май 2018, 13:10

Роман Мирошниченко писал(а):Не очень мне нравится, как клемма "земли" для тонарма прижалась ко входной паре. Расстояние от центра RCA до центра "земли" 13,5 мм.
По-моему вполне ничего)
Дорогу осилит идущий
