Блок питания для MC-headamp Piccolo2

Модератор: Роман Мирошниченко

Аватара пользователя
poty
Профи
Профи
Сообщения: 4254
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 131 раз
Поблагодарили: 363 раза

#201

Сообщение poty » 24 июл 2018, 19:01

Насколько я понимаю, Lemo для блоков питания есть только один. Отсюда и метания.

[upd=1532450600][/upd]
Роман Мирошниченко писал(а):...Я склоняюсь на оба блока поставить те, что ВЫ предложили. Бог с ним, с закупленным Lemo. Но по пинам не определюсь...
Я предлагаю для БП 24В оставить Lemo. Это будет логично. И гарантированно отличаться от второго разъёма.
Для БП 5В, с учётом того, что хочется экранированный провод, выбирать из вариантов:
https://www.chipdip.ru/product/usb-a-socket
- или -
https://www.chipdip.ru/product/ds-205
https://www.chipdip.ru/product/ds-221
- или -
https://www.chipdip.ru/product/st-020

Промышленные разъёмы будут сильно громоздкими. Я бы остановился на USB - ток нужный держит, 5В - соответствует стандарту USB, в крайнем случае, можно и как зарядку использовать. :-)
Владислав

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4200
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 391 раз
Поблагодарили: 139 раз
Контактная информация:

#202

Сообщение Роман Мирошниченко » 24 июл 2018, 21:57

Евгений Михеев писал(а):Так а чего тогда Lemo и состояние тороны блока не поставить?
Он же есть у Вас. Тогда и провод будет Lemo - Lemo
Всему виной мой перфекционизм... :oops:
Хочется, чтобы блоки питания были максимально однотипными... Загон такой.
Да и китайцам проще объяснять (наверное), когда два корпуса нужны одинаковые... :-)
Я ради этого и предлагал в 5-ти вольтовый тоже купить Lemo. Только с другим количеством контактов.

Но... Я немного не понял Владислава, когда он сказал, что если кабель экранированный, то лучше потолще. Lemo подходит нам в принципе для этого или нет?
Евгений Михеев писал(а):Я если честно запутался с этими разъёмами напрочь в плане того что уже есть что будет и так далее.
poty писал(а):Насколько я понимаю, Lemo для блоков питания есть только один. Отсюда и метания.
Ну, я не знаю, что тут путаться-то... :wink:
По сути то, ничего нового с момента выбора коннектора для Piccolo.
Просто, эта тема для ВАС (с Владиславом) параллельная остальным проектам, а для меня она единственная. Вот мне и проще это в голове держать.

И я твержу об этом уже несколько месяцев (с 30-го апреля, если точно :wink: ) в разных ветках... Пытаюсь добиться ВАШЕГО внимания.
А получается, как с третьим тумблером для "земли" на б/п Piccolo... Я, "как с писаной торбой", а Вы на это "нулем". И я не знаю, принято это во внимание или нет. И в очередной раз за свое... :-)

Вот и создается впечатление путанницы.
А так-то, все просто:
- для Piccolo коннекторы у меня закуплены. Lemo. Два гнезда и два штекера. Я даже оплетку на кабель купил... (но, это мелочь);
- для румкорректора разъема нет и это единственное, что нужно решить.

:-) :-) :-)

P.S. Собственно, из-за этого и корпус для б/п до сих пор не нарисован для заказа. Нужны размеры: сетевого фильтра, светодиода, тумблеров и DC-разъема. О чем я и говорил здесь.
:smoke: :smoke: :smoke:

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4200
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 391 раз
Поблагодарили: 139 раз
Контактная информация:

#203

Сообщение Роман Мирошниченко » 24 июл 2018, 21:59

Владислав, спасибо за ссылки. Я сейчас посмотрю.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4200
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 391 раз
Поблагодарили: 139 раз
Контактная информация:

#204

Сообщение Роман Мирошниченко » 24 июл 2018, 22:09

Нет, мне не нравятся такие дешевые разъемы на этих (не дешевых) блоках питания. :fie:
Я за закупку Lemo в 5-ти вольтовый блок.

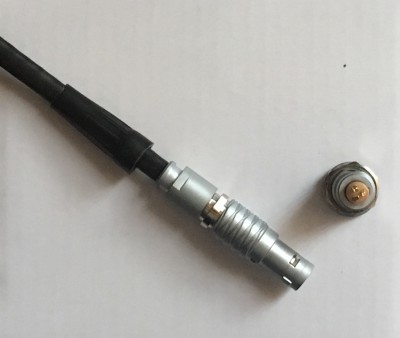

И со стороны румкорректора нужен приличный разъем. Типа такого.

Все-таки, эти блоки питания не маловажные элементы системы!

Но, давайте определимся - подходят ли эти Lemo для кабеля с экраном?

Я предполагал использовать микрофонный кабель для этого. На него и оплетку купил. Но, можно другой. У Евгения есть отличный вариант. Только получится ли это распаять на крошечные пины Lemo?
Последний раз редактировалось Роман Мирошниченко 24 июл 2018, 22:31, всего редактировалось 1 раз.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3486
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 225 раз

#205

Сообщение Евгений Михеев » 24 июл 2018, 22:13

Мой не получится, там жилы по 1 мм. Он распался бы как надо на разъем, который я предлагал.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4200
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 391 раз
Поблагодарили: 139 раз
Контактная информация:

#206

Сообщение Роман Мирошниченко » 24 июл 2018, 22:20

Евгений Михеев писал(а):Мой не получится, там жилы по 1 мм. Он распался бы как надо на разъем, который я предлагал.
Вот это проблема. :think:

[upd=1532459980][/upd]
Тогда давайте на блоки питания ставить те, что предлагал Евгений.
На оба. Но, с разными пинами. Чтобы не путаться.

Но, останется проблема распаяться на разъем Lemo со стороны Piccolo.
И дело не в том, что он закуплен... Под него уже и шильда заказана (пока не вырезана надеюсь). Да и не уверен, что получится под "разъем Евгения" рассверлить корпус (с наклеенной изнутри фольгой)...
Засада. :sad:

[upd=1532460315][/upd]

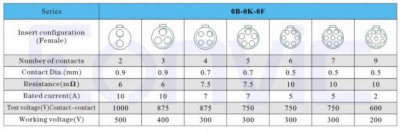

размеры пинов Lemo
Размеры пинов Lemo.jpg
[upd=1532460464][/upd]
У моего разъема пин 0,9 мм.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3486
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 225 раз

#207

Сообщение Евгений Михеев » 24 июл 2018, 22:29

Я просто почему так рьяно начал "впаривать" свои разъемы - они подходят по многим параметрам.
Теперь о деле и по делу)
1 У вас есть пикколо, в который точно будет установлен лемо. Со стороны блока есть лемо. Тоесть комплект, вопрос закрыт.
Для румкорректора разъема нет или для блока румкорректора?
Тут я вижу 2 пути. Меняем со стороны блока питания, со стороны корректора оставляем оригинальный разьем.либо меняем в корректоре и ставим такой же в блок.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4200
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 391 раз
Поблагодарили: 139 раз
Контактная информация:

#208

Сообщение Роман Мирошниченко » 24 июл 2018, 22:40

Евгений Михеев писал(а):У вас есть пикколо, в который точно будет установлен лемо. Со стороны блока есть лемо. Тоесть комплект, вопрос закрыт.
А как в него кабель Ваш распаять? Останавливаемся на моем микрофонном?
Нужно, кстати его померить... Я не задумывался над этим вопросом до сего момента-то. :razz:
Евгений Михеев писал(а):Для румкорректора разъема нет или для блока румкорректора?
Штатный блок питания-то есть. В румкорректоре стоит штатное гнездо уже. Его менять не стоит. Нужно к нему подобрать штекер.

В том и вопрос получается!

Если с Lemo все равно предстоит исхитряться, почему бы такой же не поставить в б/п румкорректора?

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4200
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 391 раз
Поблагодарили: 139 раз
Контактная информация:

#209

Сообщение Роман Мирошниченко » 24 июл 2018, 22:46

Что-то у меня самого голова закипела... :zombie:

Нужно примерить хоть мой микрофонный кабель к Lemo. А то может все еще хуже, чем кажется. Придется либо кабель покупать под разъем, либо от разъема отказываться.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4200
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 391 раз
Поблагодарили: 139 раз
Контактная информация:

#210

Сообщение Роман Мирошниченко » 24 июл 2018, 23:02

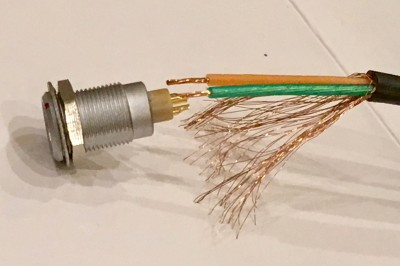

Не скажу, что это будет легко... Но, реально.
Мой кабель 0,9 мм. Входит хорошо, но это без лужения.
И у Lemo пины на скос, можно не засовывать жилу в канал.

Подходит ли такой кабель для данной цели?

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3486
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 225 раз

#211

Сообщение Евгений Михеев » 25 июл 2018, 07:50

Такое сделаю, не вопрос.
Роман, вот теперь у меня порядок с пониманием)
Тогда да, нам осталось определиться с разъемом на румкорректор со стороны БП.
Вполне подойдёт мой, но можно и лемо.
Владислав, нам хватает микрофонного кабеля под румкорректор с точки зрения сечения?
Если да, то можно все одним кабелем сделать.
Роман, посмотрите ещё влазит ли кабель во вторую часть лемо, которая закручивается. Тоесть какого внешнего диаметра может быть использован кабель?
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4200
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 391 раз
Поблагодарили: 139 раз
Контактная информация:

#212

Сообщение Роман Мирошниченко » 25 июл 2018, 08:50

Евгений Михеев писал(а):Владислав, нам хватает микрофонного кабеля под румкорректор с точки зрения сечения?
+1
Евгений Михеев писал(а):Роман, посмотрите ещё влазит ли кабель во вторую часть лемо, которая закручивается. Тоесть какого внешнего диаметра может быть использован кабель?
В разъеме проход 5,5 мм.
В резиновом оконечнике на разъем такое же отверстие.
Диаметр моего микрофонного кабеля 4,5 мм.

[upd=1532497913][/upd]
Свободно входит. Можно еще и оплетку надеть.
Я на этот кабель брал оплетку 6 мм.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4254
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 131 раз
Поблагодарили: 363 раза

#213

Сообщение poty » 25 июл 2018, 09:58

0,9мм - это толщина?
Lemo так Lemo. Я не удивлён, но получается, что "окружение" по стоимости начинает преобладать над наполнением. :-)
Что с платами делаем? Заказываем или как?
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3486
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 225 раз

#214

Сообщение Евгений Михеев » 25 июл 2018, 13:43

Если технически все решено, то можно заказывать.
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4200
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 391 раз
Поблагодарили: 139 раз
Контактная информация:

#215

Сообщение Роман Мирошниченко » 25 июл 2018, 15:46

По платам вопросов нет. Можно заказывать.

[upd=1532522868][/upd]
poty писал(а):0,9мм - это толщина?
Это я саму медь измерил штанген-циркулем. У меня не цифровой - видно, что меньше миллиметра. Сколько - точно не скажешь.

[upd=1532523054][/upd]
poty писал(а):Я не удивлён, но получается, что "окружение" по стоимости начинает преобладать над наполнением.
Я про это всегда и говорю. Если делать хорошо, иначе и не получится.
А сколько "бед" из-за плохого соединения?

И внешний вид тоже имеет значение, а значит и стоимость. "Все должно быть прекрасно...". Поэтому, я всегда за хорошие комплектующие для "наполнения". :-)

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4200
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 391 раз
Поблагодарили: 139 раз
Контактная информация:

#216

Сообщение Роман Мирошниченко » 25 июл 2018, 16:00

Но, вопрос все-таки один остался... :twisted:
(Я кого угодно достану)

[upd=1532523570][/upd]
Итак:
- Определились, что мой микрофонный провод подходит для питания (я им разве, что помидоры не подвязываю :razz: );
- Владислав согласился на экранированный провод для 5-ти вольтового б/п с подключением земли в розетку;
- Согласились на Lemo...

Евгений высказал идею поставить разъемы с разным количеством пинов на разные б/п. Но, у Lemo с 0,9 только двух- и трех-пиновые разъемы. Дальше уже уменьшается диаметр.
Двухпиновый не позволяет использовать экран...
Получается, что в оба б/п встанут одинаковые, трех-пиновые разъемы.
Как их защитить от "перепутал"? :think:

Можно разную оплетку, можно кабель подписать... Какие еще варианты?

Аватара пользователя
poty
Профи
Профи
Сообщения: 4254
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 131 раз
Поблагодарили: 363 раза

#217

Сообщение poty » 25 июл 2018, 16:15

Я думаю, можно вполне использовать 4-pin вариант. Колпачок для ввода провода у них одинаковый, а то, что диаметр вывода меньше диаметра провода - не проблема. Я бы 4-pin оставил бы для 24В (4-ый пин подключил бы к средней точке, чтобы получить балансное питание +12/-12В для других возможных применений), а 3-pin - для 5В.
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3486
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 225 раз

#218

Сообщение Евгений Михеев » 25 июл 2018, 17:00

Тоесть у нас будут
1 Lemo - Lemo
2Lemo - DC 2.1
Да?

[upd=1532527369][/upd]
Я обычно выпускаю чуть термоусадку на кабеле, который хочу выделить в общей массе
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4200
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 391 раз
Поблагодарили: 139 раз
Контактная информация:

#219

Сообщение Роман Мирошниченко » 25 июл 2018, 22:09

poty писал(а):Я думаю, можно вполне использовать 4-pin вариант. Колпачок для ввода провода у них одинаковый, а то, что диаметр вывода меньше диаметра провода - не проблема.
Так-то он существенно меньше. Аж 0,7 мм. всего. :spy:
poty писал(а):Я бы 4-pin оставил бы для 24В (4-ый пин подключил бы к средней точке, чтобы получить балансное питание +12/-12В для других возможных применений)
Надеюсь, Евгений это понял лучше меня... Ибо я не понял. :sad:
Т.е., у нас этот провод будет 4пин/3пин? Типа если, что - меняем провод, а в блоке питания гнездо остается то же???
Евгений Михеев писал(а):Тоесть у нас будут
1 Lemo - Lemo
2Lemo - DC 2.1
Да?
Получается, что так.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4254
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 131 раз
Поблагодарили: 363 раза

#220

Сообщение poty » 25 июл 2018, 22:20

0,7 - это диаметр "штырька", только и всего.
У нас на разъём будет запаяно 2х12В. А выбор, как Вы правильно заметили, будет зависеть от распайки провода. Прямо сейчас это не даёт никакого преимущества, но мало ли...
Это моё предложение. Фактически, я не очень уверен, что "цветовая дифференциация штанов", если это не прям супербросающееся в глаза отличие, поможет избежать ошибки. Лучше уж на уровне невозможности использовать неправильную конфигурацию..
Владислав

Ответить
