Блок питания для MC-headamp Piccolo2

Модератор: Роман Мирошниченко

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3478
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#421

Сообщение Евгений Михеев » 05 окт 2020, 21:13

Евгений Михеев писал(а):
03 окт 2020, 15:00
Все равно не подходит ничто... Либо большие свободные пространства (с чем возможно стоит смириться уже).

Да я 2 дня себе мозг выедАл поиском, и та же фигня - то глубоко то далеко... но, мне все больше нравится вариант морда к морде :-)
Если чуть раздвинуть эти морды - разъем встанет между лепестками, сверху над ним на одном из бп можно поставить тумблер, снизу выходной разьем. И это раздвижение может дать маневр для установки тумблера включения м/у трансами. Весьма вкусный вариант

Отправлено спустя 44 минуты 7 секунд:

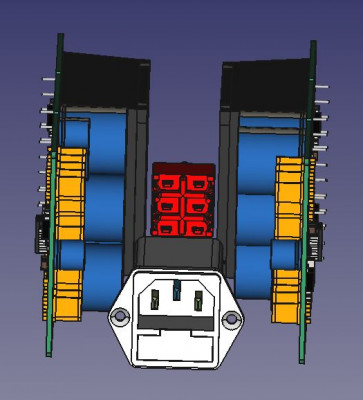

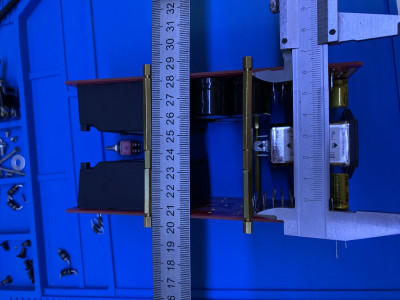

Я говорю о таком варианте
Расстояние между внешними стойками можно не учитывать (9см) если речь о салазках. Нсли внутри м/у платами будет 75 см - у нас сзади прекрасно встает разьем и еще по паре мм запас от конденсаторов, а впереди тумблер. И мы не теряем глубины корпусов, т к блоки и без того получаются вытянутыми.
Я бы шел в этом направлении
Дорогу осилит идущий

Аватара пользователя
goldmen8
Форумщик
Форумщик
Сообщения: 423
Зарегистрирован: 25 май 2018, 10:02
Откуда: г. Киров (на р. Вятка)
Благодарил (а): 117 раз
Поблагодарили: 103 раза

#422

Сообщение goldmen8 » 05 окт 2020, 22:46

Евгений Михеев писал(а):
05 окт 2020, 21:57
Я бы шел в этом направлении
Поддерживаю!
В таком исполнении длина (глубина) корпуса уменьшается.
Глубина пазов на салазках какая должна быть, 2мм хватит?
Александр.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3478
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#423

Сообщение Евгений Михеев » 05 окт 2020, 22:56

goldmen8 писал(а):
05 окт 2020, 22:46
2мм хватит?
Хватит
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3478
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#424

Сообщение Евгений Михеев » 07 окт 2020, 21:59

Я до понедельника в Архангельске на беломор буги фестивале, но на связи
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3478
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#425

Сообщение Евгений Михеев » 12 окт 2020, 18:27

Товарищи, я вернулся. По корпусу есть движение?
Дорогу осилит идущий

Аватара пользователя
goldmen8
Форумщик
Форумщик
Сообщения: 423
Зарегистрирован: 25 май 2018, 10:02
Откуда: г. Киров (на р. Вятка)
Благодарил (а): 117 раз
Поблагодарили: 103 раза

#426

Сообщение goldmen8 » 12 окт 2020, 22:10

Евгений Михеев писал(а):
12 окт 2020, 18:27
По корпусу есть движение?
Если это вопрос ко мне, то я не могу ничего ответить. Мы же не пришли ни к какому решению.

Нужно решение Романа, что делать(?) продолжать, или подождать...
Роман Мирошниченко писал(а):
05 окт 2020, 19:20
Однако, я не оставляю идею подобрать готовый корпус.
На досуге "пошалил" с компоновкой плат и остального в корпусе.
Спойлер
Показать
Без названия.gif
Без названия.gif (3.19 МБ) 259 просмотров
За это сообщение автора goldmen8 поблагодарил:
poty
Рейтинг: 16.7%

Александр.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4254
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 130 раз
Поблагодарили: 362 раза

#427

Сообщение poty » 12 окт 2020, 22:44

Вау! А как получилось сделать вращающуюся модель?
Владислав

Аватара пользователя
goldmen8
Форумщик
Форумщик
Сообщения: 423
Зарегистрирован: 25 май 2018, 10:02
Откуда: г. Киров (на р. Вятка)
Благодарил (а): 117 раз
Поблагодарили: 103 раза

#428

Сообщение goldmen8 » 12 окт 2020, 22:48

Кнопочка есть в приблуде для Kicad, круглая со стрелками.
Круглая со стрелками.JPG
Круглая со стрелками.JPG (8.16 КБ) 256 просмотров
Получилось победить, перестал глючить FreeCAD 0.18, по отключал в настройках всё что не нужно.
Последнее время только и занимаюсь изучением приблуд всяких.
Понял что мощность компьютера остаётся желать лучшего. Пора обновлять. :smoke:
Александр.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4254
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 130 раз
Поблагодарили: 362 раза

#429

Сообщение poty » 13 окт 2020, 09:30

У меня такого значка нет... Ну, ладно!
Владислав

Аватара пользователя
goldmen8
Форумщик
Форумщик
Сообщения: 423
Зарегистрирован: 25 май 2018, 10:02
Откуда: г. Киров (на р. Вятка)
Благодарил (а): 117 раз
Поблагодарили: 103 раза

#430

Сообщение goldmen8 » 13 окт 2020, 19:12

Владислав, может я не точно выразился.
У меня есть такой значок в обоих и 0.17 и 0.18
Александр.

Аватара пользователя
goldmen8
Форумщик
Форумщик
Сообщения: 423
Зарегистрирован: 25 май 2018, 10:02
Откуда: г. Киров (на р. Вятка)
Благодарил (а): 117 раз
Поблагодарили: 103 раза

#431

Сообщение goldmen8 » 14 окт 2020, 00:05

Евгений Михеев, пока получилась заминка, Выдайте мне размеры и диаметры отверстий под тумблера (шайбы) и разъём будет, и хорошо бы места их расположения.
Есть желание пошалить дальше.
Спойлер
Показать
Александр.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3478
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#432

Сообщение Евгений Михеев » 14 окт 2020, 11:50

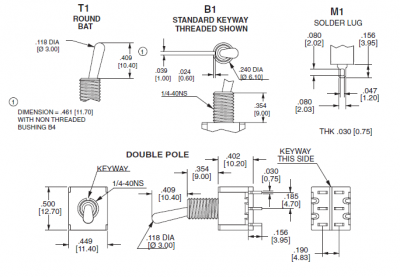

Вот
Отправлено спустя 1 минуту 46 секунд:
Диаметр шайбы 11.9

Отправлено спустя 1 минуту 51 секунду:
Роман Мирошниченко писал(а):
05 окт 2020, 21:09
Все равно не подходит ничто... Либо большие свободные пространства (с чем возможно стоит смириться уже).
Я думаю, надо двигаться в кастомном направлении
Дорогу осилит идущий

Аватара пользователя
goldmen8
Форумщик
Форумщик
Сообщения: 423
Зарегистрирован: 25 май 2018, 10:02
Откуда: г. Киров (на р. Вятка)
Благодарил (а): 117 раз
Поблагодарили: 103 раза

#433

Сообщение goldmen8 » 14 окт 2020, 12:39

Евгений Михеев писал(а):
14 окт 2020, 11:53
Диаметр шайбы 11.9
"Стопорное отверстие" на каком радиусе находится?

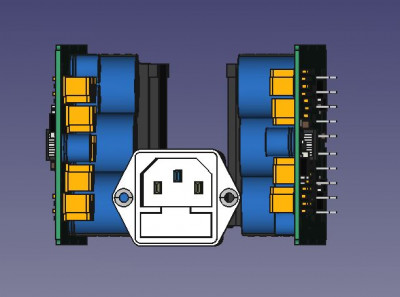

Для образца "прилепил" сетевой тумблер и разъём-фильтр "внизу корпуса".
Нужно уточнение:
- расстояние между плат ( внутреннее поверхность - поверхность).
- расстояние между передней и задней панелью (внутреннее).

Евгений, где в каких местах расположить тумблера, светодиод и разъёмы на панелях (задней и передней)?
Диаметр разъёма и метод крепления.
Александр.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3478
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#434

Сообщение Евгений Михеев » 14 окт 2020, 14:38

goldmen8 писал(а):
14 окт 2020, 12:39
"Стопорное отверстие" на каком радиусе находится?
Если смотреть тут, то ф6.1, т.о. R 3.05
3.05-0.6=2.45
goldmen8 писал(а):
14 окт 2020, 12:39
- расстояние между плат ( внутреннее поверхность - поверхность).
Евгений Михеев писал(а):
05 окт 2020, 21:57
Нсли внутри м/у платами будет 75 см - у нас сзади прекрасно встает разьем и еще по паре мм запас от конденсаторов, а впереди тумблер.
goldmen8 писал(а):
14 окт 2020, 12:39
- расстояние между передней и задней панелью (внутреннее).
Если тумблер и разъем внутри пирога - то нам и не нужно там много расстояния, можно к плате (165) докинуть сантиметр из вежливости
goldmen8 писал(а):
14 окт 2020, 12:39
Евгений, где в каких местах расположить тумблера, светодиод и разъёмы на панелях (задней и передней)?
Тумблер включения - передняя панель, центр
Светодиод - передняя панель, над ним

БП1 - задняя панель - разъем сетевой по центру, снизу от него разъем DC2.1. размеры чуть позже
БП2 - задняя панель - разъем сетевой по центру, снизу от него разъем Lemo. размеры чуть позже. Сверху тумблер размыкания земли. По размерам в 2 раза уже вышеприведенного, так как spdt
Дорогу осилит идущий

Аватара пользователя
goldmen8
Форумщик
Форумщик
Сообщения: 423
Зарегистрирован: 25 май 2018, 10:02
Откуда: г. Киров (на р. Вятка)
Благодарил (а): 117 раз
Поблагодарили: 103 раза

#435

Сообщение goldmen8 » 14 окт 2020, 20:09

Евгений, на противо-проворотной шайбе есть стопорный "язычок" (внутри отверстия шайбы), который цепляется за "горло" тумблера, а есть ещё на внешнем диаметре который вставляется в отверстие панели.
Меня интересовало отверстие в панели на каком расстоянии находится.
Спойлер
Показать
Или сделать "язычок" в установочном отверстии на панелях, чтобы сразу тумблер цеплялся за панель без использования шайбы?
Евгений Михеев писал(а):
14 окт 2020, 14:38
БП1 - задняя панель - разъем сетевой по центру, снизу от него разъем DC2.1 ...
БП2 - задняя панель - разъем сетевой по центру, снизу от него разъем Lemo ...
Должно быть два корпуса?
Александр.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3478
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#436

Сообщение Евгений Михеев » 14 окт 2020, 21:19

Да я их вообще не ставлю честно говоря) Просто гровером прижимаю :)
12.7 диаметр, если обхватить в месте этого язычка.
goldmen8 писал(а):
14 окт 2020, 20:09
Должно быть два корпуса?
Да их 2, 1 для пикколо, один для рум корректора.
1 (для румкорректора) - для установки одной платы, второй (пикколо) -для двух плат
Дорогу осилит идущий

Аватара пользователя
goldmen8
Форумщик
Форумщик
Сообщения: 423
Зарегистрирован: 25 май 2018, 10:02
Откуда: г. Киров (на р. Вятка)
Благодарил (а): 117 раз
Поблагодарили: 103 раза

#437

Сообщение goldmen8 » 14 окт 2020, 22:22

По размерам корпуса одинаковые?
Александр.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 3478
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 49 раз
Поблагодарили: 223 раза

#438

Сообщение Евгений Михеев » 14 окт 2020, 23:43

goldmen8 писал(а):
14 окт 2020, 22:22
По размерам корпуса одинаковые?
Это главное пожелание Романа было
