Блок питания для MC-headamp Piccolo2

Модератор: Роман Мирошниченко

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#441

Сообщение Евгений Михеев » 27 окт 2020, 16:27

Роман Мирошниченко, сажусь изучать
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4354
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 500 раз
Поблагодарили: 179 раз
Контактная информация:

#442

Сообщение Роман Мирошниченко » 27 окт 2020, 16:41

И, как мне представляется, вот этот корпус тоже подходит. При размещении плат "валетом"
https://aliexpress.ru/item/100500144898 ... hweb201603_

250*80*80

Посмотрите пожалуйста и его.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4354
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 500 раз
Поблагодарили: 179 раз
Контактная информация:

#443

Сообщение Роман Мирошниченко » 27 окт 2020, 16:52

Вот, пластиковый вариант:
https://aliexpress.ru/item/400103175581 ... 1578144433

Модификации: 180х80х70, 250х80х70, 250х80х85

Опять же, если "валетом.

Внутри имеются выступы, но это ведь пластик - удалить их не составит сложности.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4354
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 500 раз
Поблагодарили: 179 раз
Контактная информация:

#444

Сообщение Роман Мирошниченко » 27 окт 2020, 16:54

Извиняюсь, еще раз, за отсутствие в теме. Думал опять заглохло, раз оповещение не приходит.
:oops: :oops: :oops:

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#445

Сообщение Евгений Михеев » 27 окт 2020, 16:58

Роман Мирошниченко, Да нет, я уже все 3 платы собрал :oops:

Отправлено спустя 26 минут 52 секунды:
Роман Мирошниченко писал(а):
27 окт 2020, 16:41
И, как мне представляется, вот этот корпус тоже подходит. При размещении плат "валетом"
Не совсем - я понял - при таких неровных стенках и смыкании двух половинок корпуса мы получим очень много головой боли, что-то может пойти не так, давайте пока рассматривать варианты аля- первый, продолжаю его смотреть
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4354
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 500 раз
Поблагодарили: 179 раз
Контактная информация:

#446

Сообщение Роман Мирошниченко » 27 окт 2020, 18:22

Евгений Михеев писал(а):
27 окт 2020, 17:25
при таких неровных стенках и смыкании двух половинок корпуса
Можно ведь одну плату на днище, а вторую на крышку разместить. Каждую на своих стоечках. Только провода между ними подлиннее, чтобы можно было корпус разобрать/собрать.

Отправлено спустя 1 минуту 34 секунды:
Евгений Михеев писал(а):
27 окт 2020, 17:25
давайте пока рассматривать варианты аля- первый
Я не против, если он подходит и продается поштучно.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#447

Сообщение Евгений Михеев » 27 окт 2020, 21:52

Роман Мирошниченко писал(а):
27 окт 2020, 18:24
Я не против, если он подходит и продается поштучно.
Уже написал им
Дорогу осилит идущий

Аватара пользователя
goldmen8
Опытный
Опытный
Сообщения: 554
Зарегистрирован: 25 май 2018, 10:02
Откуда: г. Киров (на р. Вятка)
Благодарил (а): 138 раз
Поблагодарили: 188 раз
Контактная информация:

#448

Сообщение goldmen8 » 27 окт 2020, 23:06

Роман Мирошниченко писал(а):
27 окт 2020, 16:13
Я не призываю отказаться от изготовления корпуса. Мне такой вариант заранее более интересен.

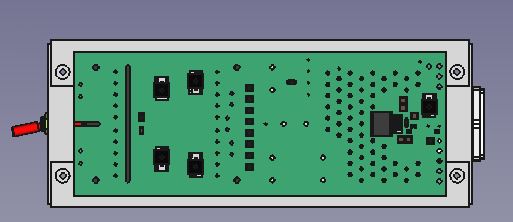

Роман, тогда я дорисовываю картинки и сюда на показ, для обозрения.
Покраска какая или только грунтовка, или чистое железо?
Евгений Михеев писал(а):
14 окт 2020, 14:38
БП1 - задняя панель - разъем сетевой по центру, снизу от него разъем DC2.1. размеры чуть позже
БП2 - задняя панель - разъем сетевой по центру, снизу от него разъем Lemo. размеры чуть позже. Сверху тумблер размыкания земли.
Евгений, обещал размеры "чуть позже" :smoke: ? а я всё жду...
я так понимаю, что корпуса будут отличатся только разъёмами и на одном установлен "тумблер размыкания земли".

По корпусу с "Али". Евгений, обратите внимание на то как будут уставятся платы в алюминиевый корпус.
Корпус не разъёмный, платы в нем по простому не закрепить.
За это сообщение автора goldmen8 поблагодарил:
Роман Мирошниченко
Рейтинг: 16.7%

Александр.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#449

Сообщение Евгений Михеев » 27 окт 2020, 23:12

goldmen8 писал(а):
27 окт 2020, 23:06
Евгений, обещал размеры "чуть позже" ? а я всё жду...
Ух как я маху дал! Миллион извинений, щас....
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4354
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 500 раз
Поблагодарили: 179 раз
Контактная информация:

#450

Сообщение Роман Мирошниченко » 27 окт 2020, 23:14

goldmen8 писал(а):
27 окт 2020, 23:06
Покраска какая или только грунтовка, или чистое железо?
Покраска, конечно желательна. На Ваш вкус, как автора. :smile:
goldmen8 писал(а):
27 окт 2020, 23:06
Корпус не разъёмный, платы в нем по простому не закрепить.
Если сразу собрать конструкцию на стойках, а-ля рама. Вставить ее внутрь и закрепить (винтами в эти же стойки) снаружи.
Ничего хитрого. :think:

Отправлено спустя 3 минуты 26 секунд:
goldmen8 писал(а):
27 окт 2020, 23:06
корпуса будут отличатся только разъёмами и на одном установлен "тумблер размыкания земли"
Совершенно верно.

Я не против, если бы и для второго корпуса был закуплен разъем LEMO. Если такое интересно ради единообразия.
Только туда двухпинового будет достаточно.

Впрочем, на румкорректоре обычный разъем питания. Не Lemo.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#451

Сообщение Евгений Михеев » 27 окт 2020, 23:26

Вот они, голубчики)
Отправлено спустя 24 секунды:
9 мм и 12.5

Отправлено спустя 2 минуты 47 секунд:
Роман Мирошниченко писал(а):
27 окт 2020, 16:52
Я не против, если бы и для второго корпуса был закуплен разъем LEMO. Если такое интересно ради единообразия.
Только туда двухпинового будет достаточно.
Я тут хотел использовать родной кабель - мы с Вами говорили что родной БП в принципе не нужен будет. Я думал взять тот кабель, что установлен на блоке сейчас, с ответной стороны установить разьем. Было бы в одном духе с кабелем от пикколо.
Дорогу осилит идущий

Аватара пользователя
goldmen8
Опытный
Опытный
Сообщения: 554
Зарегистрирован: 25 май 2018, 10:02
Откуда: г. Киров (на р. Вятка)
Благодарил (а): 138 раз
Поблагодарили: 188 раз
Контактная информация:

#452

Сообщение goldmen8 » 28 окт 2020, 00:16

Роман Мирошниченко писал(а):
27 окт 2020, 23:17
Покраска, конечно желательна. На Ваш вкус, как автора.
Цвет(?), для начала я узнаю что есть в наличии.
Роман Мирошниченко писал(а):
27 окт 2020, 23:17
Если сразу собрать конструкцию на стойках, а-ля рама. Вставить ее внутрь и закрепить (винтами в эти же стойки) снаружи.
Ничего хитрого.
Согласен, ни чего хитрого... но ещё нужно крышечки поставить с припаянными разъёмами и тумблерами, при том с разных сторон корпуса. :think: на мой взгляд будет не просто и не практично, и много всяких болтиков торчать будет.

Отправлено спустя 3 минуты 37 секунд:
Евгений Михеев, наверное на разъёмах есть какие-то анти-проворотные язычки? ...или как :smoke:
Александр.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4354
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 500 раз
Поблагодарили: 179 раз
Контактная информация:

#453

Сообщение Роман Мирошниченко » 28 окт 2020, 08:31

Евгений Михеев писал(а):
27 окт 2020, 23:30
Я тут хотел использовать родной кабель - мы с Вами говорили что родной БП в принципе не нужен будет.
Стоп-стоп-стоп... Это мы говорили про блок питания Пикколо. Он реально не нужен. Я на аккумуляторах питание организовал.
А для румкорректора не вижу смысла разорять родной блок питания. Даже, как резервный - пусть будет.

Какое-то недоразумение вышло.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#454

Сообщение Евгений Михеев » 28 окт 2020, 10:30

goldmen8 писал(а):
28 окт 2020, 00:20
Евгений Михеев, наверное на разъёмах есть какие-то анти-проворотные язычки? ...или как
Я бы уточнил) Нет, просто круглые
Роман Мирошниченко писал(а):
28 окт 2020, 08:31
Какое-то недоразумение вышло.
Роман, никаких недоразумений - имелся ввиду БП от пикколо. Дело в том, что оба блока имеют jack DС 2.1 в качестве коннектора.
Так что провод от БП пикколо как раз и послужит донором
Дорогу осилит идущий

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4354
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 500 раз
Поблагодарили: 179 раз
Контактная информация:

#455

Сообщение Роман Мирошниченко » 28 окт 2020, 18:10

Евгений Михеев писал(а):
28 окт 2020, 10:30
имелся ввиду БП от пикколо
Значит, это я сейчас не правильно понял. Блок питания Пикколо применяться не планируется. Это так.

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#456

Сообщение Евгений Михеев » 29 окт 2020, 09:38

poty, провел замеры для блока питания 5 вольт.
Точка "вход" - до стаба 7.8В, после стаба 5 вольт чётко, нагружал на 8.2ома - по мануалу румкорректора потребление 600мА, попадание :)
Так выглядит нагруженный выход
Дорогу осилит идущий

Аватара пользователя
poty
Профи
Профи
Сообщения: 4882
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 579 раз
Контактная информация:

#457

Сообщение poty » 29 окт 2020, 09:55

Я думаю, что это, по большей части, наводки на провода (возможно, даже не провода осциллографа): частота 11,36МГц вряд ли может откуда-то взяться в блоке питания. Я бы для порядка нагрузил хотя бы 1А. Кстати, а что сейчас с нагревом?
Владислав

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#458

Сообщение Евгений Михеев » 29 окт 2020, 10:39

poty писал(а):
29 окт 2020, 09:55
Кстати, а что сейчас с нагревом?
А вот как раз пишу об этом - погонял уж с час - пирометр жена утащила на работу :) Но на касание не теплее меня самого, точно до сорока градусов. Вечером пирометром замер сделаю

Отправлено спустя 36 секунд:
Стаб работает точно, так как резистор 8 ом греется

Отправлено спустя 21 минуту 16 секунд:
Нгрузил на 4.4 Ом - нагрев по прежнему мизерный, погоняю еще часок
Дорогу осилит идущий

Аватара пользователя
Евгений Михеев
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4281
Зарегистрирован: 22 май 2015, 11:52
Откуда: Республика Коми, Ухта
Благодарил (а): 244 раза
Поблагодарили: 327 раз
Контактная информация:

#459

Сообщение Евгений Михеев » 29 окт 2020, 15:33

poty, Владислав, второй блок питания также протестировал, хоть и по частям - не на 24 вольта а отдельно по 12, хотя, правды ради - первый 11.78, второй 11.8 В на выходе :-)
Гонял каждый на 12R8 нагрузке - таким образом. ток в районе 1 Ампер, хотя, я так понимаю, для этого БП это крайне избыточно, так как посмотрел доки на первый пикколо - 15мА.
Нагрев также минимален после часа работы каждого. Без цифры, но спокойно держу рукой после выключения
За это сообщение автора Евгений Михеев поблагодарили (всего 2):
Роман Мирошниченко, poty
Рейтинг: 33.3%

Дорогу осилит идущий

Аватара пользователя
goldmen8
Опытный
Опытный
Сообщения: 554
Зарегистрирован: 25 май 2018, 10:02
Откуда: г. Киров (на р. Вятка)
Благодарил (а): 138 раз
Поблагодарили: 188 раз
Контактная информация:

#460

Сообщение goldmen8 » 29 окт 2020, 21:18

Евгений Михеев писал(а):
28 окт 2020, 10:30
Я бы уточнил) Нет, просто круглые
Ещё раз прошу уточнить размеры отверстий под разъёмы и способы защиты от проворачивания.
Дело в том что я полез искать подходящую модельку разъёмов, и везде попадаются отверстия с "лыской". И не нашёл что бы диаметр был 9 мм.
Спойлер
Показать
Lemo 3 contacts Socket.jpg

Наверное немножко "забуксовал" с придумыванием, как лучше или сказать правильнее поступить с закреплением (сборкой) плат(ы) в корпусе. Ни чего лучше не придумал:
- плата помещается в салазки (изолятор-прокладка), глубина прорези 2мм
Показать
- изолятор(ы) вставляются в направляющие
Показать
- направляющие прикручиваем к панелям (болтики не разместил)
Показать
вид с боку.JPG
вид с верху.JPG
вид с зади.JPG
Вид с переди.JPG
В таком виде конструкция имеет размеры (каркас) 74х84х185. Но нужно будет добавить с каждой стороны (с боков) чтобы выдержать расстояние от внутренней поверхности стенки до платы (зазор 5мм). Тогда ширина внутри корпуса получится 75+2*2+2*5=89мм.
А что бы не болталась вся эта конструкция на болтики, которыми скручиваются направляющие и панели надеть стойки (стаканы).

И остаётся решить с "Фальш панелями", особенно с передней. Будет прикручиваться, к примеру из оргстекла, или приварить металлическую. Задняя будет на болтиках, как крышка.
За это сообщение автора goldmen8 поблагодарил:
Роман Мирошниченко
Рейтинг: 16.7%

Александр.

Ответить

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 0 гостей
