Блок питания для MC-headamp Piccolo2

[Евгений Михеев]

Я тут пару дней брал самоотвода на ремонт, много говорил об этом в темах, и реализовал

Кратко - заделываем подрозетники, на расстоянии минимум в 1 см от стены монтируется каркас через прокладку к полу и потолку, заполненный звукоизолирующей ватой, потом зашивается гвл, потом гкл. Шов промазывается виброакустическим герметиком. Эффективность высокая, до 18 дБ при правильном монтаже. Надеюсь теперь мои нервы не будут страдать от ночных концертов соседей. Вдруг кому пригодится из форумчан.
Можно вернуться к блокам питания. Итак, Роман, последний момент - длина шнурка для бп румкорректора. Миша вчера заезжал завез румкорректор. Под большим впечатлением он от вашего общения)
Я предлагал использовать шнурок от родного бп, надо понять на сколько его обрезать

[Роман Мирошниченко]

Миша вчера заезжал завез румкорректор. Под большим впечатлением он от вашего общения)

Жаль он не сказал, что румкорректор у него, общение могло быть более плодотворным... Он ведь, как раз новый усилитель тестил...

Да, в целом "командировка" румкорректора прошла как-то уж в тихую. Я пожалуй даже разочарован этим моментом. Хотелось "поделиться устройством" и обсудить впечатления... Ну, ладно.

Отправлено спустя 2 минуты 7 секунд:

Итак, Роман, последний момент - длина шнурка для бп румкорректора.

Я думаю, метр вполне достаточно будет. Можно и родной, тогда его длину и оставить.
Пока я не знаю, как встанет румкорректор на новом месте. Вчера закрепили там полку под аппаратуру, но пока не расставляли ничего.

[Евгений Михеев]

Я думаю, метр вполне достаточно будет.

отлично, тогда делаю метр и пакую)
Посмотрю еще у себя блоки питания, может есть какие «отвалившиеся» чтобы родной Вам отправить, про запас как говорится

[Евгений Михеев]

Усё, утром пакую

[Роман Мирошниченко]

Посмотрю еще у себя блоки питания, может есть какие «отвалившиеся» чтобы родной Вам отправить, про запас как говорится

О, я опять забыл, что хотел родной блок не разорять.
Это ведь от Piccolo б/п не будет использоваться однозначно, а от румкорректора лучше сохранить.

Спасибо!

[Евгений Михеев]

Роман, я к сожалению родной как раз в дербан и пустил

[Роман Мирошниченко]

Это плохо
Не катастрофа, конечно. Но, жаль.

Отправлено спустя 4 минуты 42 секунды:
Сам родной б/п пришлите обратно уж. Мало ли что, хоть не искать.
Он из себя ничего дефицитного не представляет... Но, лучше бы мне его сразу восстановить, чтобы потом не бегать, если что не пойдет с новым.

[Евгений Михеев]

Это плохо
Не катастрофа, конечно. Но, жаль.

Отправлено спустя 4 минуты 42 секунды:
Сам родной б/п пришлите обратно уж. Мало ли что, хоть не искать.
Он из себя ничего дефицитного не представляет... Но, лучше бы мне его сразу восстановить, чтобы потом не бегать, если что не пойдет с новым.

само собой пришлю, упаковал сразу

[Роман Мирошниченко]

Посылку получил. Упаковано, как всегда добротно. Ничто не пострадало в дороге.
Очень рад завершению проекта и тому, что ко мне вернулась возможность послушать MC. Тонарм поменял быстренько (каждый раз хвалю свою концепцию "четыре винта" ). Подключил Piccolo, через новый блок питания.

Блок питания мне очень понравился внешне. И как изготовлен , и как смотрится. Покраска, пропорции... ножки отдельной похвалы заслуживают.
Лично я добавил бы скруглений в некоторые углы. Совсем небольших. Но, это не принципиальный момент. Я очень рад, что у нас была такая возможность по изготовлению этих корпусов. Это вывело проект из тупика.

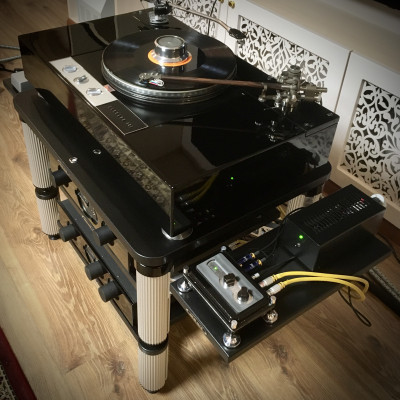

В стойку корпус вписался отлично. Даже не захотелось его убирать.

Несколько озадачили меня провода питания.

Тот, что с LEMO - должен был быть в оплетке ведь? А, который для румкорректора... ну, прямо не знаю, чем он Вас прельстил, Евгений? Совсем дешевенький шнурок. Для такого качественного блока питания...
Как-то, не ожидал я просто наверное... Ну, ладно.

Порадовало одинаковое свечение светодиодов. Прямо четко в этом моменте получилось.

А тут мне еще и посылку принесли (неожиданно раньше срока). Пластинки приехали. Ну, думаю - все карты в руки сегодня!!!

Включаю... Фонит!!!

Вот ведь зараза. Никогда с ходу не получалось ведь у меня... Вот, чтобы включил и заработало без нареканий - это не про меня точно.


Попробовал со стойки снять. Стало тише...

На стойке, рядом с сигнальными проводами.

Отселен (((

Музыку слушать можно. Не так громко фонит конечно. Но, когда музыка молчит, я фон слышу. А если, переключить тумблер земли на блоке-питания (который экран корпуса Piccolo замыкает на землю в розетке), фон становится ОЧЕНЬ сильным.

В общем, пока так.

Отправлено спустя 1 час 18 минут 9 секунд:
С фоном пока не понятная ситуация. Он не стабильно проявляется при включении в разные розетки. Я думаю, нужно дистрибьютер питания проверить сначала.

[Роман Мирошниченко]

Вчера удалось добиться минимального фона. Ни какой последовательности при этом я вывести не смог. Включая в одну и ту же розетку, то фонит сильно - то слабее. То тумблер в верхнем положении ослабляет фон, то в нижнем... Взрыв мозга.
Уверен, проблема в коммутации электросети. Больше всего думаю на качество дистрибьютера питания. Он не самый правильный, куплен в "СитиЛинк". Вижу у него даже лепестки земли в некоторых розетка замяты (раньше не замечал того)... Нужно с этим разобраться сначала, потом уже о фоне думать.

Так вот, в полученном варианте включения (с минимальным фоном) звучит Piccolo просто волшебно! Не могу сказать, стало лучше или хуже. Давно не слушал - забыл. И пластинки все новые были. Но, оторваться не мог до самых 22-х часов, хотя табу у меня: в 21 час выключаю музыку.

[goldmen8]

...ножки отдельной похвалы заслуживают.

Молодцы Китайцы, умеют делать.

Лично я добавил бы скруглений в некоторые углы.

Роман, "уже поздно кулаками размахивать, драка закончилась". И всё равно интересно выслушать уже запоздалые замечания, уже не исправить. Но выслушать хотелось бы, что бы как то взять на заметку, и учесть будущем "приключении".
Когда получил корпуса, покрутил в руках, тоже захотелось кое что изменить. Как нарисовал, какие чертежи выдал, такое и получил. Какой радиус сгиба был указан такой и сделали, как нарисовано так и вырезали. Правда с припусками под покраску я промахнулся, мастерам пришлось перед покраской немножко наждаком подработать. Но это был первый проект, проба пера так сказать.

Отправлено спустя 4 минуты 39 секунд:

Включая в одну и ту же розетку, то фонит сильно - то слабее.

Я как-то писал про такое явление. "Полярность включения" вилки в розетку поменяешь, и слышишь как сосед со своими родственниками разговаривает. Использует сеть как линию для переговоров по ВЧ каналу.

[Роман Мирошниченко]

Роман, "уже поздно кулаками размахивать, драка закончилась". И всё равно интересно выслушать уже запоздалые замечания, уже не исправить.

Ну, у меня не особо серьезные замечания. К тому же, это вопрос, кто и как видит...
На мой взгляд, перфорация с прямоугольными углами смотрится хуже, чем когда в этих углах есть скругление. Даже самое небольшое (1-2 мм. радиусом). Просто угол, он сам по себе сложное место. И при резке и при покраске.
И п-образная крышка тоже имеет внизу четыре угла 90 градусов. Я бы так же их предложил скруглить. Просто чтобы острия не было. Это и руками ощущается лучше и визуально ровнее.
Ну, как бы фаску снять.

Я не дома, не могу сфотографировать то, о чем пишу.

Отправлено спустя 1 минуту 27 секунд:

Но это был первый проект, проба пера так сказать.

Этот "первый проект" не стыдно в стойку поставить, а не прятать в ящик (как я планировал).


Отправлено спустя 5 минут 52 секунды:

"Полярность включения" вилки в розетку поменяешь, и слышишь как сосед со своими родственниками разговаривает.

Подозреваю, что у меня качество контакта там плохое просто.

Что странно:
1) При включении/выключении нового блока питания (остальная систем при этом всегда включена), в колонках перекат щелчков;
2) Даже выключенный блок питания, при подключении к розетке ИНОГДА приводит к появлению фона в акустике (на одном дистрибьютере они).

Вот, чтобы в этом не заблудиться - нужно решить вопрос с подключением к сети. С инвертером разобраться до конца, определиться с судьбой стабилизатора Ortea и организовать раздачу 220В., через качественные розетки.

[poty]

Напомните мне, что сейчас делает тумблер "земли" и что ещё внутри блоков питания подключено к защитному заземлению.
Выключенный блок питания выключается физически (разрыв цепи тумблером), там работает только входной фильтр, если я правильно помню. Точно не должен ни на что влиять.
Евгений, а Вы тестировали это у себя? Что-то подобное было?

[seurf]

viewtopic.php?f=123&t=354&start=280#top пост 285

Вот, чтобы в этом не заблудиться - нужно решить вопрос с подключением к сети. С инвертером разобраться до конца, определиться с судьбой стабилизатора Ortea и организовать раздачу 220В., через качественные розетки.

[Роман Мирошниченко]

пост 285

Стыдно признать, но мой "дистрибьютер" несравненно худшего качества.
Но, к нему не все подключено. Лишь то, что не уместилось в нормальный "Pilot".

Отправлено спустя 6 минут 16 секунд:

Напомните мне, что сейчас делает тумблер "земли"

Корпус Piccolo имеет экранирование, которое отдельным проводом подключается к земле. Соединение происходит на лепестке сетевого фильтра разъема 220 В. в блоке питания. Этот экран никак больше не связан с платами хэдампа и б/п.
Данный тумблер разрывает это соединение.

Просто во время "экспериментов с кастрюлей", и потом уже в "бункере", данное заземление оказывало положительное влияние. Хоть и не всегда. Поэтому я и попросил предусмотреть такой тумблер.

[poty]

То есть, на выход защитного заземления входного фильтра питания больше ничего не подключено? С моей точки зрения это бесполезно для экранирования. Вот функцию защиты это соединение выполняет. Весьма странно, что это влияет на фон в принципе...
А фильтр не имеет сам по себе соединения с корпусом? Прозвонить с входных сетевых гнезд на корпус можно?

[Евгений Михеев]

Прошу извинить - дел много.
Во первых по проверке - после сборки я все подключил и отслушал - в положении тумблер включен шумы были минимальны, в положении отключен их становилось больше.
Теперь по соединениям -

Вот тут видно.
Лепесток фильтра соединен с корпусом блока и тумблером.

[poty]

Ничего не понял, если честно.
Черный провод идёт от лепестка защитного заземления до тумблера. От тумблера идёт провод неизвестно куда. Непонятно, имеет ли корпус фильтра контакт с металлическим корпусом всего блока питания?
А ещё: зелёный провод точно припаян?

[Роман Мирошниченко]

Черный провод идёт от лепестка защитного заземления до тумблера. От тумблера идёт провод неизвестно куда.

По идее, он идет на "третий контакт" в разъеме LEMO. Оттуда на экран "бункера" Piccolo.

[Евгений Михеев]

По зеленому проводу - это фото на момент когда еще не припаян, я в процессе делал фото.

От тумблера идёт провод неизвестно куда.

На разъем LEMO

Непонятно, имеет ли корпус фильтра контакт с металлическим корпусом всего блока питания?

Да, имеет
