Фонокорректор на 6Ж38П

#41

Тот же PCBWay, например. Или у Вас какие-то особенные требования к дизайну?
Я не агитирую, просто интересно.

#42

poty писал(а):Я не агитирую, просто интересно

Нет особых требований. Ваш дизайн мне по душе!

#43

Попробовал заказать на pcbway. После нудных разговоров приняли заказик!

Посмотрим, что из этого получится.

#44

О, отлично) Владислав, в чем нудность была? К чему готовиться?))))

#45

Да, примерно то же, что говорили Валерию - что не соответствуют Gerber нужной версии. Я разыскал эталонный вьювер в сети компании-лицензиата Gerber (https://gerber.ucamco.com/), там всё открывается. Ну, тогда они начали говорить, что у них что-то не так с программой и начали искать выход из ситуации. Так как я у них уже заказывал (платы сетевых фильтров), они попросили сравнить текущие файлы с теми, что я посылал ранее. Основное отличие было в том, что первой линией в новых файлах была описательная конструкция, а в старых её не было. Я просто удалил это описание (написал его в старом виде) и они "вдруг" всё прочитали!

Но эта китаянка кровушки мне попила немало!

#46

Но эта китаянка кровушки мне попила немало!

А на каком языке она кровушку пила? На китайском?

#47

Нет, на английском.

Двойной перевод в каждую сторону. Получался такой смысл иногда, что...

Процесс пошёл!

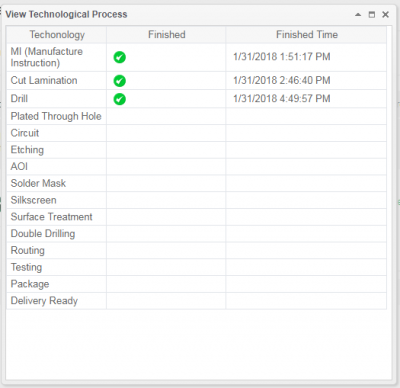

: Начали, вроде...

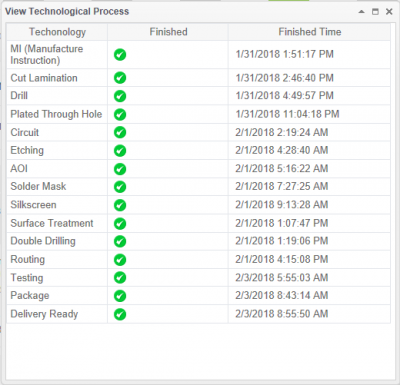

: Закончили

#48

poty писал(а):Я просто удалил это описание (написал его в старом виде)

Здравствуй Владислав.
Что удалять что бы их устроило?
Или может перепакуйте архив.

И конечно радостно что прояснилась ситуация!!!!

У меня не загрузился сюда (https://gerber.ucamco.com/)

#49

Валерий писал(а):У меня не загрузился сюда

У меня работает в Опере. Ни в Explorer, ни в Edge, ни в Chrome запустить не удалось. Правда, Опера установлена на 32-разрядной ОС, может поэтому...

Валерий писал(а):Что удалять что бы их устроило? Или может перепакуйте архив.

Да, сделаю. Вот только бы до дома добраться.

#50

На работе Chrome. Оперы нет.

poty писал(а):Да, сделаю.

Хорошо.

#51

Исправленное послал.
Дома поставил оперу на 64-битную систему - в ней тоже работает "эталонный вьювер".

#52

poty писал(а):Исправленное послал.

А у меня дома на Хроме открылось..странно.
где то что то конфликтит(

poty писал(а):Начали, вроде...

Фото можно будет посмотреть?)

#53

Валерий писал(а):Фото можно будет посмотреть?)

Без сомнения. Посмотрю что за детали у меня есть, может соберу на пробу. Панельки только бы 7-ми пиновые достать. Лампочки теперь у меня точно есть!

#54

Нет, там всё чётко.

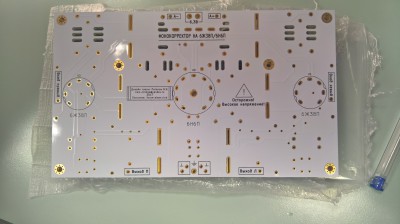

Платы пришли. Увы, на этой неделе времени не будет с ними позаниматься...

: Фронт

: Оборотная сторона

#55

poty писал(а):Платы пришли

Просто супер!!!!

#56

Валерий писал(а):
poty писал(а):Платы пришли
Просто супер!!!!

Китайцы не были бы китайцами, если бы не сделали пару ляпов, но на этот раз они несущественные...
Платы заказал с иммерсионным золочением, чтобы покачественнее поверхность была, когда я ещё ими займусь! Вышло подороже, чем самый простой вариант, но я не жалею, зато проверил их возможности.

Ну, и китайский новый год подкузьмил, 10 дней провалялись в Китае.

#57

Платы просто шикарные!

#58

poty писал(а):если бы не сделали пару ляпов

Можно поподробнее?

#59

Первое недоразумение связано с открытыми от маски переходными отверстиями. Помимо чисто эстетического дефекта это могло бы сказаться на качестве платы. Но так как я заказываю в этом месте второй раз (и первый был с полной переделкой заказа) и знаю неаккуратность их маскирования, то я постарался ещё на этапе проектирования избежать отрицательных последствий (при определении класса цепей увеличивал расчётные интервалы DRC). Частично помогло золочение - открытые участки не подвержены коррозии. В некоторых местах видно, что маска либо смещена, либо допущен "заплыв" на площадки под пайку. В Резоните такого не допускают.

Второй проблемой, и это снова повторяет опыт прошлого заказа, хоть и не в таком объеме, - неоднородность шелкографии. Где-то чётко и толсто, где-то еле видно с "проплешинами" непрокраса. Красотой не особо блещут. Но и явного брака, как в прошлый раз, нет.

#60

poty писал(а):Первое недоразумение связано

Спасибо за детализацию ответа. попробую с ними это актуализировать на ранней стадии.
