Освоение Kicad

[Евгений Михеев]

Итак, я решил начать разбираться с программой Kicad, так как есть желание самостоятельно изготавливать платы при необходимости.
Тут буду спрашивать какие-то моменты, с которыми сам разобраться не в состоянии. Надеюсь на помощь тех, кто в теме

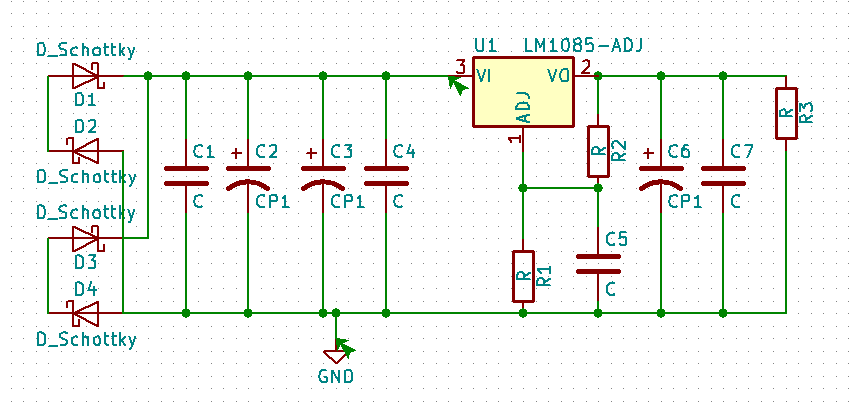

Итак, я создал некую упрощенную схему универсального модуля выпрямления/стабилизации, основываясь на плате Владислава, но с некими упрощениями.
Я решил, что такие платы мне в хозяйстве на вес золота:) И поэтому я сделаю себе определенное количество таких плат про запас.
Я не говорю, что это финальная версия схемы, там есть еще и цепочка подавления пульсаций, и много чего еще. Пока самое простое, усложнить никогда не поздно:)

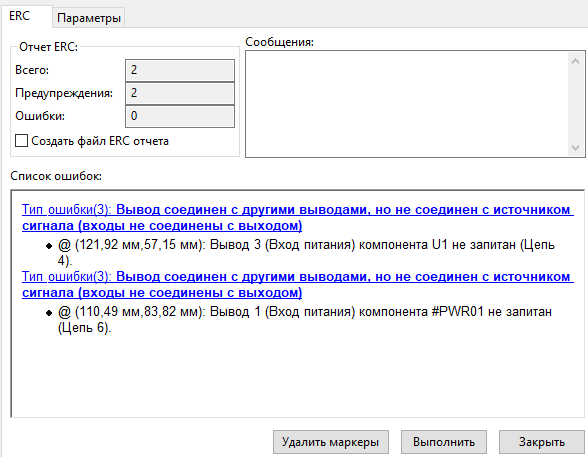

Ошибки при проверке правил проектирования.
Я так понимаю, речь идет о каких-то флагах, но о каких - пока не ясно.

[poty]

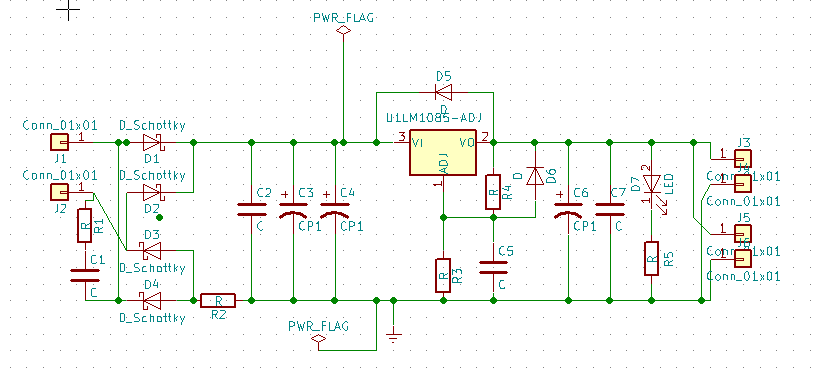

У некоторых деталей имеются помеченные входы, имеющие точное значение: вход питания, выход питания и т.п. Они должны быть соединены (напрямую или через другие детали) с выходами/входами соответствующего типа (например, выход U1 помечен как выход питания). Это правило не всегда соблюдается, поэтому на одну из шин питания ставят обычно флаг питания. Флаги питания приведены в правом меню под пиктограммой "Земля". Если нужных флагов нет, то можно поставить любой и изменить его значение. Флаги между собой не соединяются (т.е., не являются метками). Можно также создать метку на этой шине с соответствующим типом.

[Евгений Михеев]

Я попробую!

[Евгений Михеев]

Пока на работе и доступа нет к программе...
Владислав, вопрос по посадочным местам и разъемам под пайку.
Мне понравилась идея универсальной "прорези" под конденсаторы разного диаметра.
Искал - не нашел. Предположу, что сами создавали в редакторе?
И второе - разъем под пайку внешнего провода. Используете что-то стандартное, или тоже своя разработка?)
Кстати, программа пока очень радует. Интуитивно понятна и очень порадовали горячие клавиши. Я как будто с работы не уходил из своей программы моделирования))))

[poty]

Я все посадочные места делаю сам. Первые платы делал со стандартными посадочными местами, но мало что подошло. Диаметры отверстий рассчитаны на дюймовую систему - это вызывает вопросы в России. Часто отверстия сделаны под конкретный экземпляр/деталь и по факту оказываются маленькими. Ну, и масса других вещей.

[Евгений Михеев]

Я все посадочные места делаю сам. Первые платы делал со стандартными посадочными местами, но мало что подошло. Диаметры отверстий рассчитаны на дюймовую систему - это вызывает вопросы в России. Часто отверстия сделаны под конкретный экземпляр/деталь и по факту оказываются маленькими. Ну, и масса других вещей.

Понял, ничего, доберусь и до этого!

[poty]

Ничего сложного там нет. Я могу поделиться своими библиотеками, но они у меня в несколько хаотичном виде!

[Евгений Михеев]

Ничего сложного там нет. Я могу поделиться своими библиотеками, но они у меня в несколько хаотичном виде!

Владислав, я с огромным удовольствием приму их, но несколько позже. Я прекрасно понимаю, что лень - двигатель прогресса
Возьму Ваши - так на том и успокоюсь. А это для меня прогрессом являться не будет. Я еще самостоятельно поковыряюсь для начала, ну и Вас вопросами поодолеваю

[Евгений Михеев]

Сегодня хорошенько продвинулся. Удалось убрать все ошибки, перешел к плате - начал прикидывать компановку. Хочу получить удовлетворительный результат по габаритам

[Евгений Михеев]

Вообщем, сегодня сел в 10 утра за прогу и сейчас 12 уже на часах

Я не стал изобретать велосипед, пошел от плат выпрямления/стабилизации, упростив варианты компановки до того минимума, который будет способен закрыть мои повседневные задачи на 90%, так сказать.

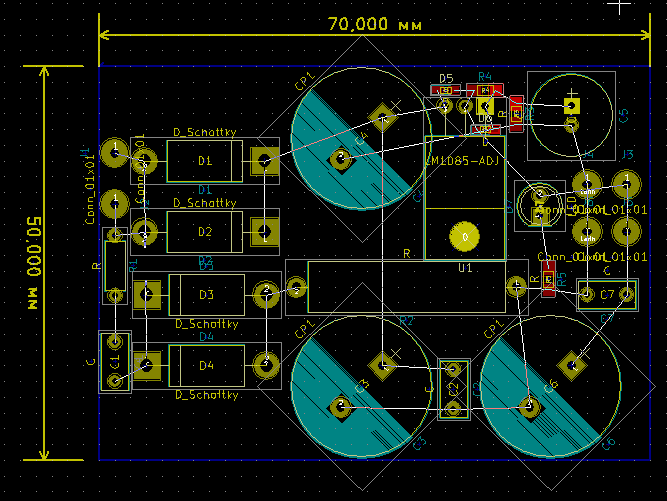

Очень весело получилось с расположением на плате. Я долго крутил- вертел компоненты, пока не пришел к такому расположениию
А потом открыл фотографии плат Ваших, Владслав. Ух и смеялся. Почти 1в1. Видимо, подсознательно пришел к этому. Первые варианты отличались, но потом, двигая детали по плате в поисках самого плотного и в то же время удобного заполнения пришел к Вашему варианту.

Теперь новая партия вопросов.
1 По поводу отверстий. Я уже спрашивал. Насколько понял, можно приблизить деталь, нажать E и войти в меню отверстий.
2 По поводу дорожек. Пока не рисовал их специально, но понял, что у Вас вообще часть дорожек, а часть - полигонов. Вопрос в том, что надо сдеать, прежде чем чертить дороги? Я имею ввиду в глобальном смысле. Возможно, есть какие-то обязательные настройки, о которых я не знаю, но оные обязательны.

[poty]

1 По поводу отверстий. Я уже спрашивал. Насколько понял, можно приблизить деталь, нажать E и войти в меню отверстий.

Я так иногда делаю (правда, я использую контекстное меню по правой кнопке мыши), но редко. Обычно я создаю свое посадочное место (комбинацию клавиш не помню, но в контекстном меню есть возможность загрузить имеющееся посадочное место в редактор посадочных мест, поменять его и сохранить в своей базе) уже с нужными отверстиями.

2 По поводу дорожек. Пока не рисовал их специально, но понял, что у Вас вообще часть дорожек, а часть - полигонов. Вопрос в том, что надо сдеать, прежде чем чертить дороги? Я имею ввиду в глобальном смысле. Возможно, есть какие-то обязательные настройки, о которых я не знаю, но оные обязательны.

Вот здесь есть сложный вариант, которым иду я, и есть простой. Сложный мне здорово время экономит, когда проверка происходит автоматически. Простой же можно использовать для несложных и неответственных плат, где ошибка не приведет к проблемам.

В сложном варианте именуются метками все цепи на схеме (можете посмотреть по схеме усилителя гитарного). После этого, в Правилах проектирования (меню) создаются классы цепей, по напряжениям (расстояние между дорожками) и токам (толщина дорожек). Каждую именную цепь связываем с классом. Часто механические цепи (отверстия для крепления, например) относят к Default. После этого, я определяю несколько альтернативных значений для дорожек и отверстий (бывает полезно для разводки земель или для дублирования более тонкой дорожки на другом слое). Сначала я соединяю все дорожками. Потом, если это по каким-либо причинам необходимо - заливаю нужные места полигонами. Здесь есть два косяка: полигоны для терморазгрузки не учитывают существующие дорожки (их нужно потом удалять), и полигоны не учитывают правил проектирования - нужно не забывать о минимальной толщине и расстоянии.

[Евгений Михеев]

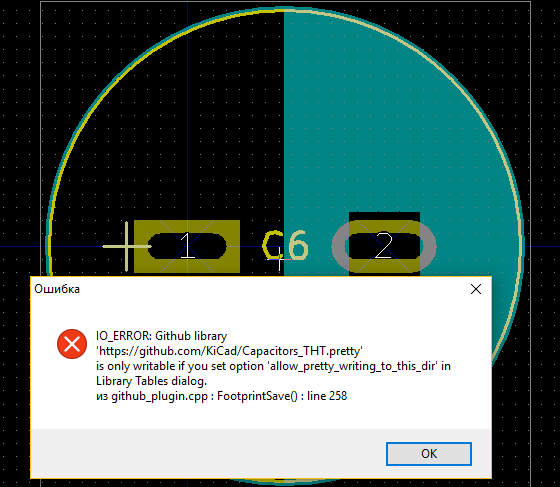

Не могу понять, на что ругается....

А, права админа, я так понимаю, только чтение. Не беда, свою создам!

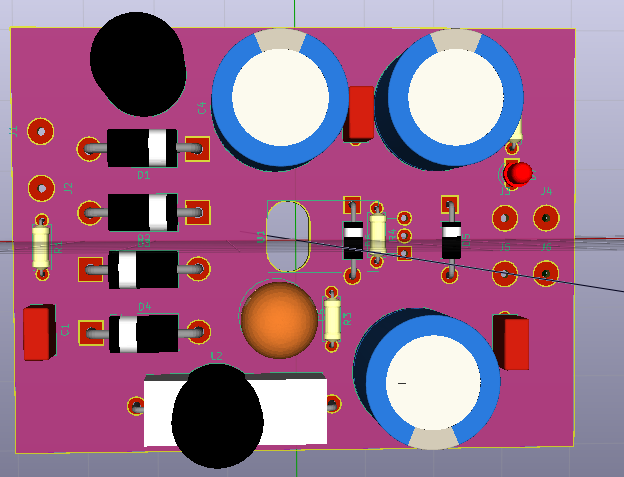

Вполне милая плата получилась.

Всё же переиграл расстановку - получилось оставить плату однослойной.
Дорожки земли сделал 3 мм. Дорожки питания - местами 3, а местами - 2 мм. Не знаю, насколько это верно, но мне показалось, что если оставить дорожку 3 мм, то они могут наложиться одна на другую у выводов стабилизатора. Прошу прокомментировать мои терзания.
Второй момент - я менял часть посадочных мест уже в редакторе плат (заменил смд компоненты на выводные). Можно ли из редактора плат переписать файл компонентов. Список цепей который.

[poty]

Вполне милая плата получилась.

мне показалось, что если оставить дорожку 3 мм, то они могут наложиться одна на другую у выводов стабилизатора.

Для этого есть DRC. Он может проверить все дорожки и расстояния между ними и сказать, что и где не соответствует классу цепи.

я менял часть посадочных мест уже в редакторе плат (заменил смд компоненты на выводные). Можно ли из редактора плат переписать файл компонентов. Список цепей который.

Я такого метода не знаю. Но если у Вас есть понимание, что и где поменять, то этот список поменять вручную - крайне просто.

[Евгений Михеев]

Для этого есть DRC. Он может проверить все дорожки и расстояния между ними и сказать, что и где не соответствует классу цепи

Но его ведь нужно вначале обучить где и какой класс.
Надо Вас попросить потом как-нибудь поскринить окна Ваших настроек и задания классов цепей и так далее...

Я такого метода не знаю. Но если у Вас есть понимание, что и где поменять, то этот список поменять вручную - крайне просто.

Пока нет понимания - какие файлы уходят в производство - первозданные схемные или первоначальный список цепей там тоже фигурирует. Предположу, что нет - так как те же измененные посадочные места стандартизированными не являются. Впрочем, это и проверить не долго
А, ну всё, проверил - всё в порядке. Наверное)
Еще момент - размер отверстия под винт для стабилизатора - я бы делал его больше, еще больше, чем в Вашей плате, и, возможно, прямлугольным, чтобы можно было пинцетом туда спокойно вырнуть. Это так, в качестве идеи.

Сейчас немного покопал - примерно понял про классы.

А, вот еще - настройка слоёв. Тип сигнальный, смешанный, питание и т.д. -это для кого, для меня, программы, или производства. В чём соль указывать там тип.

[poty]

какие файлы уходят в производство - первозданные схемные или первоначальный список цепей там тоже фигурирует

Ни те, и ни другие. В производство уходят файлы gerber, которые формируются из меню "Чертить".

[Евгений Михеев]

Нашел туториал по программе, буду изучать. Желание деятельности не давало взяться за чтение

[Евгений Михеев]

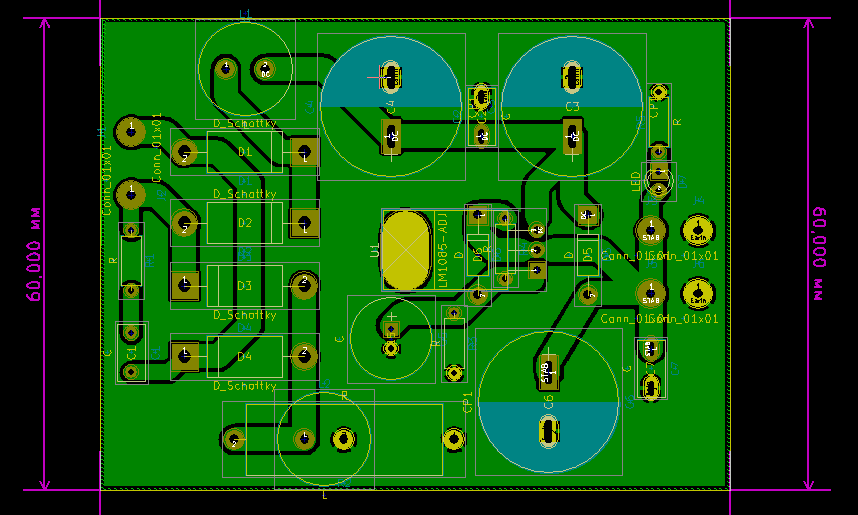

Чуть продвинулся вперед.
Слегка расширил плату. Теперь она 60*80
Это позволило добавить два дросселя в DC+ & DC-, теперь можно либо ставить 2 дросселя, либо дроссель+мощный резистор. Надо повертеть посадочные места, места пока свободного есть чуток, можно еще оптимизировать!
"Залил" землю.
Владислав, как сделать вырезы под крепления к радиатору либо корпусу? У меня есть мысли по графическим элементам, но не хочу учиться не правильно)

[poty]

Справа есть перечень слоёв (кстати, надо в менеджере слоёв из меню оставить только те, что нужно!). Среди слоёв есть "контур платы". Нужно переключиться на этот слой (кликнуть по нему мышкой) и рисовать любыми средствами на этом слое контур.

[Евгений Михеев]

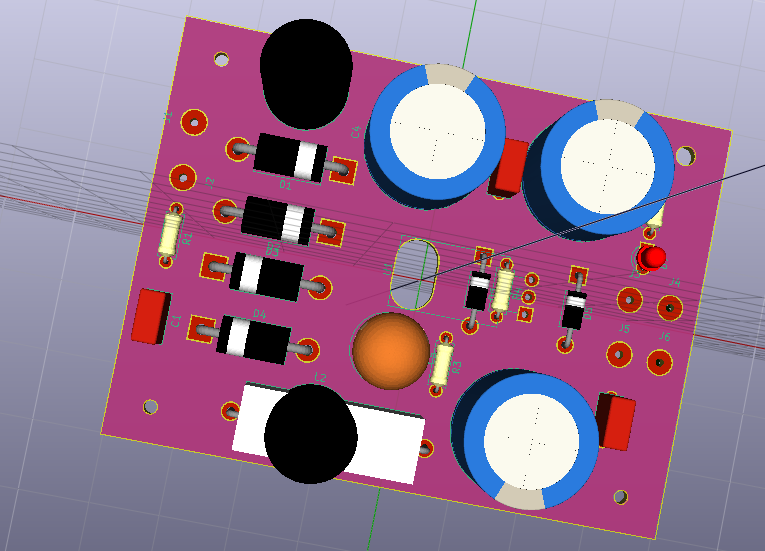

Понял. По сути с помощью этого инструмента я уже обрезал плату по контуру, отображаемую в 3D.

[Евгений Михеев]

Есть такое.
Сейчас это устроит, ДАЛЕЕ, когда захочу двухстороннюю плату - есть ли возможность расширять объем не залитой плдощади?
