Басовый овердрайв

#41

Владислав, у меня созрел вопрос - каким образом относительно безболезненно можно уменьшить колличество Гейна?
Один из заказчиков просто в восторге от педали, а другой попросил сделать drive чуть меньше.
Помню, что drive работает как усилитель и усиление определяется отношением плеч 330к/3к3+100к ручки драйва.
Может есть ещё что-то. Так, чтобы поэкспериментировать

#42

Поточнее можно? В начале фразы Вы говорите о

Евгений Михеев писал(а): ↑
25 дек 2018, 15:58
уменьшить колличество Гейна

В конце -

Евгений Михеев писал(а): ↑
25 дек 2018, 15:58
сделать drive чуть меньше

Схема чётко делится на 4 части: частотнозависимый усилитель, формирователь импульсов, тоновая коррекция и буфер. Между тонкоррекцией и буфером находится регулятор громкости (гейна, как вы его называете). Всё, что идёт до цифровой микросхемки - трогать нельзя - это будет уменьшать эффект. Можно изменить тоновую коррекцию или результирующую громкость.

#43

Я имел ввиду ручку drive, которая С100К.
Она уводит эффект в состояние перегруза. Вот про нее я имел ввиду

#44

IC2B работает как усилитель. Усиление этого усилителя (игнорируем пока C10, считаем R17+C100k = Rx17):
k=(Rx17+R15)/Rx17
Т.о., для уменьшения DRIVE нужно либо уменьшить R15, либо увеличить R17.
Другой вопрос, правильно ли мы понимаем действие DRIVE? Мне казалось, что формирователь импульсов на IC3A должен нивелировать работу DRIVE, по крайней мере, с т.з "жёсткости".

#45

poty писал(а): ↑
25 дек 2018, 16:27
Схема чётко делится на 4 части: частотнозависимый усилитель, формирователь импульсов, тоновая коррекция и буфер.

Владислав, для меня это не совсем явно, можно Вас попросить как будет время обвести схему квадратиками, например, разделив ее на эти части?

#46

Примерно так

#47

Владислав, земной поклон! Буду разбираться

#48

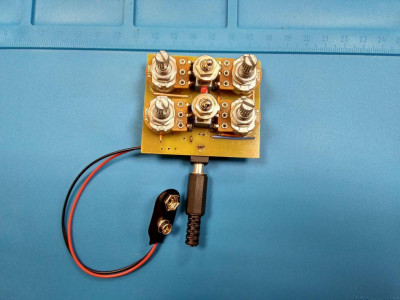

Евгений Михеев, подскажите пожалуйста назначение переключателя "Grunt". Собрал устройство по вашей схеме + регулятор "TONE". Конденсаторы все многослойные выводные ввиду ограниченного размера платы.

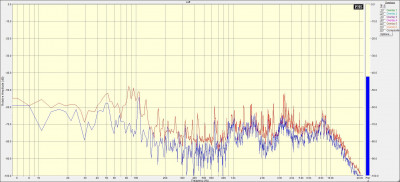

Пока проверяю правильность монтажа на столе. Как можно проверить работоспособность устройства без гитары? В наличии имеется SpectraPLUS, но пока толку не хватает его настроить - не получается убрать шумы при отсутствии входного сигнала.
PS: подключал к линейному выходу пк/телефону на усилок, на регуляторы и переключатель "ATTACK" реагирует, изменение положения переключателя "GRUNT" на слух не заметно.

#49

MACTEPok, усиление в схеме очень большое, для исключения шума нужно замыкать вход.
Grunt влияет на низкочастотную составляющую сигнала. На вход нужно подавать относительно простой сигнал, иначе количество ВЧ, которые генерятся формирователем импульсов, просто забьёт весь эффект от НЧ.

#50

Grunt очень хорошо проявляет себя именно с басом, эдакий НЧ бустер, как написал Владислав.
Как, кстати, Вы реализовали tone?
В каком месте установили, какой номинал и тип перемене как использовали?
На скору руку я прогоняю с помощью sound generator, установленной на смартфоне. Там есть возможность выбора частоты, на которой подавать сигнал.
В "полевых условиях" тестировал на связке music Man stingray 5 - педаль - ampeg svt cl - ampeg 4*10, вот тут этот тумблер открылся по полной.

Отправлено спустя 8 минут 2 секунды:
По фото вижу, что все а100.
По личному опыту скажу что на blend как минимум нужен тип В. В целях адекватности работы.

Отправлено спустя 2 минуты 40 секунд:

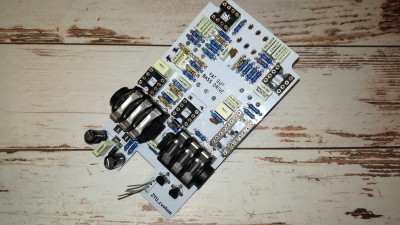

У меня получилось так

#51

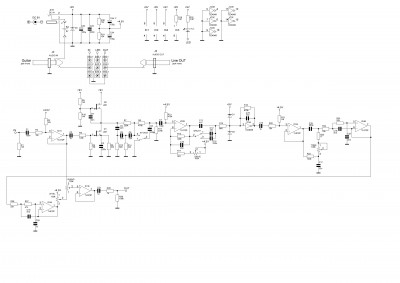

Схему собрал в кучу из постов выше. TONE опять же по вашим рекомендациям.
Насчет типа потенциометров да, после прогонки понял, что некоторые нужно делать линейными: DRIVE и BLEND. У меня все логарифмические. Тут нужны пояснения и сразу указать на принципиальной схеме.
Насчет sound generator спасибо, попробую.

#52

Схему актуальную я выложу сегодня завтра

Отправлено спустя 3 минуты 8 секунд:
Drive у меня имеет характеристику С.
Tone линейный тоже ведёт себя лучше.

#53

poty писал(а): ↑
20 дек 2018, 18:16
Думаю - верная симуляция. Я бы вообще убрал 10к на входе.

Протестировали на гитаре: гитара - педаль - комбик. Сигнал на выходе педали очень слабый. Что должно быть на самом деле?
Если сигнал подавать с телефона или звуковой карты, то на выходе норм.

Отправлено спустя 18 минут 37 секунд:
Евгений Михеев, с керамическими конденсаторами, ожидаемо, наблюдается микрофонный эффект в эфире от вибраций. Вопрос, какой тип из доступных можно выбрать? Обычные пленочные красные и зеленые габаритные и все номиналы по схеме не добыть.

#54

MACTEPok,
Я использую полиэстер в гитарных делах.
Каждую педаль собираю в 2-3 вариациях (полипропилен, полиэстер, разные производители) и внимательно отслушиваю, что в итоге понравится больше.
В фузе однозначно победили зелёные xicon полиэстер, в этом овердрайве такие
http://www.banzaimusic.com/MKT-Standard/
Я кстати давно перешёл на этот магазин - перестал себе голову ломать где чего достать

#55

Евгений Михеев, Благодарю!

#56

MACTEPok писал(а): ↑
27 дек 2018, 09:17
Сигнал на выходе педали очень слабый. Что должно быть на самом деле?

Фактически, если вывернуть ручку регулятора Blend в сторону Clear Мы имеем два повторителя, т.е., с сигналом ничего происходить не должно. Если это не так - ищите ошибку в соединениях.
При подключении канала с искажениями есть вероятность, что в каком-то месте усиление недостаточно. Это может повлиять на качество работы формирователя импульсов (например, переключать цифровой инвертор только на самых максимумах, теряя основное "тело" сигнала). Исходя из моделирования, на выходе этого канала должен быть сигнал примерно 4В в амплитуде - гораздо больше, чем сигнал от гитары.

#57

Заменил операционники, покупал в чип и дип. Потребление схемы снизилось с 20 мА до 10 мА. Сигнал пошёл и чистый и обработанный. Но остается вопрос с уровнем сигнала на выходе. Приходится задирать громкость на усилителе. Если увеличить DRIVE, то амплитуда сигнала увеличивается относительно входного, но все равно маловато.
Может через керамические конденсаторы сигнал сильнее гасится, чем через пленочные? Или тип конденсатора не должен на это влиять?

#58

MACTEPok, Сегодня смотрел осциллографом, по амплитуде перегруженный сигнал почти равен сигналу на входе педали.

Отправлено спустя 4 минуты 34 секунды:
Владислав, чёйто непонятное.

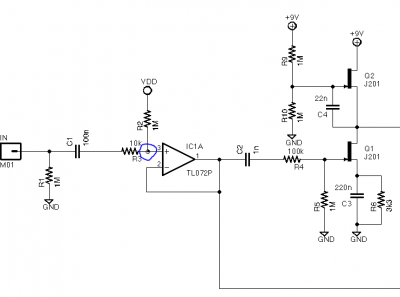

Вижу постоянку вот тут.

4.3 вольта. Относительно земли.
Собрана педаль лишь минимально - питание реле, само реле, делитель в питании для получения VDD.
Из звука установлены только R1, C1, R2, R3. Всё на этом, интересно было, что доходит до входа TL072.
Сама TL072 не установлена.
То-есть я понимаю, почему я вижу некий потенциал на пине 3, он там появляется от VDD (так?)
А вот землю через что эта точка видит?
Просто дело в том, что в оригинальной педали в этой точке постоянки я не нашел. Что может быть не так?

#59

Евгений Михеев писал(а): ↑
28 дек 2018, 23:00
1) То-есть я понимаю, почему я вижу некий потенциал на пине 3, он там появляется от VDD (так?)
2) А вот землю через что эта точка видит?
3) Просто дело в том, что в оригинальной педали в этой точке постоянки я не нашел. Что может быть не так?

1) VDD это "половина питания" поступает на пин 3 через R2 (1М).
2) А зачем там должна быть "земля"? ...там должна быть половина питания за минусом падения напряжения на R2 (1М).
3) Может что-то не там посмотрел (померял) ...?

#60

goldmen8 писал(а): ↑
28 дек 2018, 23:39
1) VDD это "половина питания" поступает на пин 3 через R2 (1М).

Понимаю, через делитель.

goldmen8 писал(а): ↑
28 дек 2018, 23:39
2) А зачем там должна быть "земля"? ...там должна быть половина питания за минусом падения напряжения на R2 (1М).

Ну я ведь меряю это напряжение относительно земли.

goldmen8 писал(а): ↑
28 дек 2018, 23:39
3) Может что-то не там посмотрел (померял) ...?

В том то и дело, что уверен в измерениях, оттого и замеры
