Модернизированный OddWatt на оригинальных лампах

Аватара пользователя
seurf
Знаток
Знаток
Сообщения: 1204
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 243 раза
Поблагодарили: 204 раза
Контактная информация:

#141

Сообщение seurf » 17 дек 2018, 11:57

poty писал(а):
17 дек 2018, 11:50
Однако, в моей схеме - досадная ошибка... Надо исправлять...
Владислав, я помню, что Вас на все проекты, как на разрыв, поэтому без согласования с Вами я все равно ничего не сделаю. Не беспокойтесь, что паровоз уйдет. Поэтому, по возможности...

Отправлено спустя 3 минуты 34 секунды:
Я конечно сделал огромный список всего того, что следует приобретать, для постройки моно блоков, но только два пункта из него " конденсаторы, сопротивления" еще на 10 страниц разбора и согласований потянут.
Александр

Аватара пользователя
seurf
Знаток
Знаток
Сообщения: 1204
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 243 раза
Поблагодарили: 204 раза
Контактная информация:

#142

Сообщение seurf » 17 дек 2018, 17:20

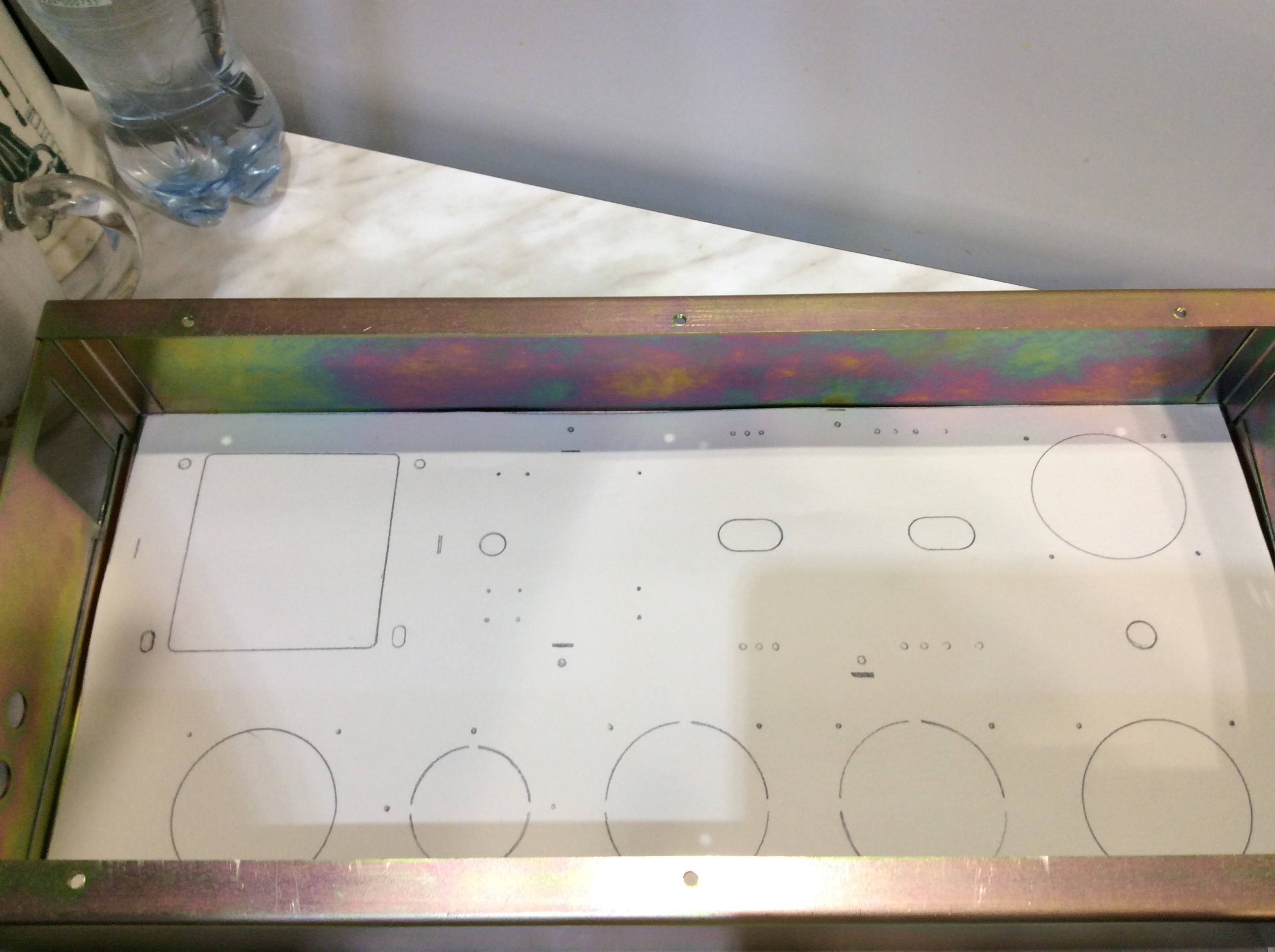

Для упрощения ориентации платы и уточнения ее размеров, отверстий, монтажных проемов на ней, положил лист ватмана и на него точно так, как в прошлый раз перенес все отверстия. Далее отрезал с краев по паре мм и положил этот лист внутрь корпуса, как собственно он и должен быть при этом ориентирован. Немного помешали приваренные контактной сваркой (рассмотрел таки ее следы) уголки по торцам. Пришлось по торцам еще раз мм отрезать. Но сути это не меняет. Далее сканировал этот лист и при распечатывании его, размеры 46 х 46 вокруг ламп и все другие, кроме внешних габаритов, должны совпасть с чертежом, выложенным ранее. Видно немного блекло, но я не захотел править и утолщать линии, боясь нарушить истинные размеры. Внешние габариты я ранее измерял по наружным контурам корпуса, а эти по внутренним, вплотную к стенкам.
Отправлено спустя 5 минут 31 секунду:

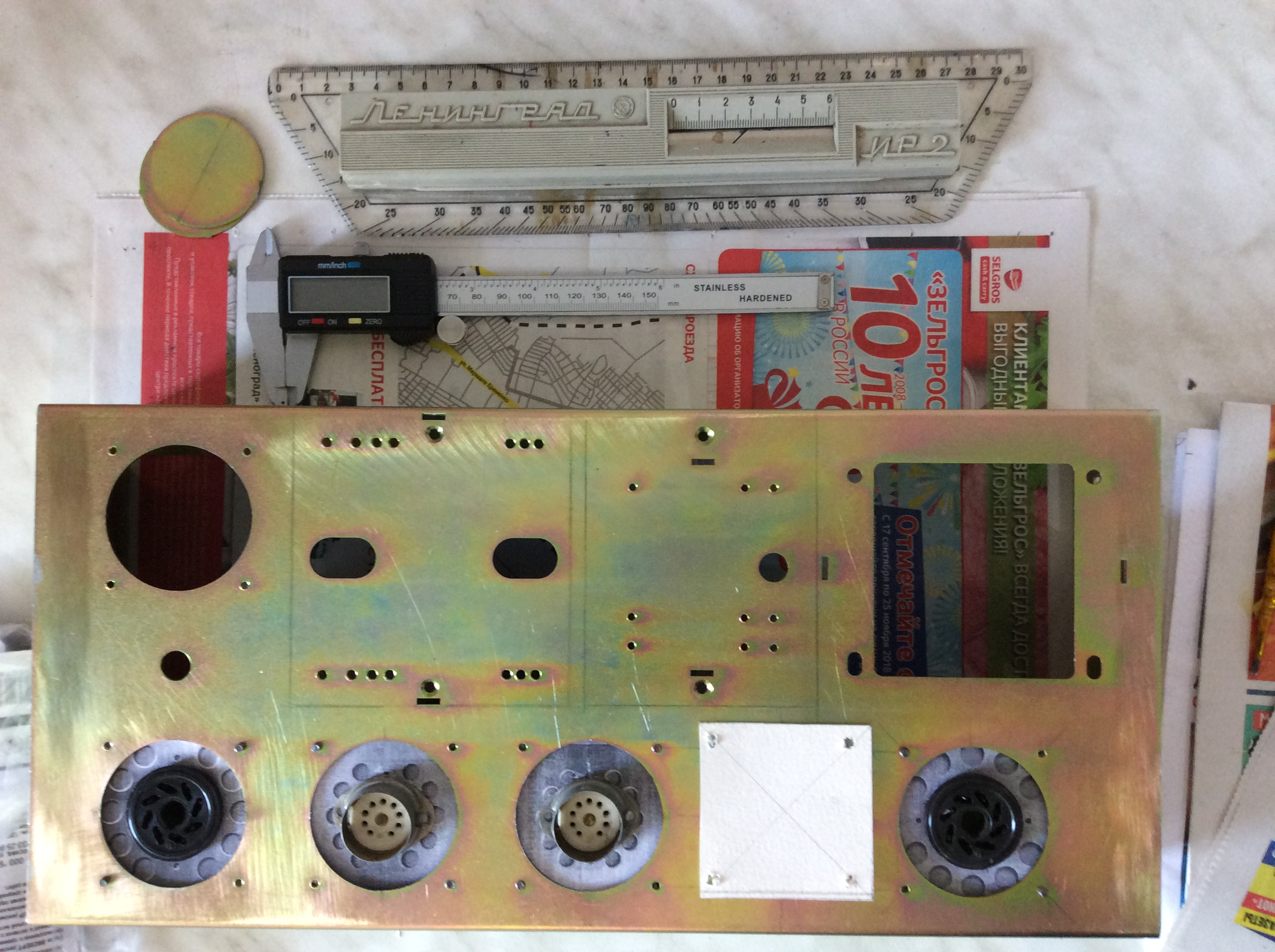

Думаю и так все понятно, но фото лишним не будет. Реперами на фото являются большое отверстие в торцевой панели под сетевой узел и на самом листе большой прямоугольник под сетевой трансформатор.
Александр

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#143

Сообщение poty » 17 дек 2018, 18:01

Отлично! Теперь нужно понять, что у нас внутри будет занято? На сколько и что у нас будет "углубляться" в корпус? Где будут устанавливаемые непосредственно на выводы закреплённых на корпусе элементов конденсаторы, крупные резисторы и проч.?
Мне нравится идея разместить входные гнёзда вне внутреннего пространства, но вот реализуемо ли это?
Плата будет устанавливаться ближе к верхней крышке корпуса или к нижней?
Владислав

Аватара пользователя
seurf
Знаток
Знаток
Сообщения: 1204
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 243 раза
Поблагодарили: 204 раза
Контактная информация:

#144

Сообщение seurf » 17 дек 2018, 18:31

Владислав, Вы задавали вопрос насчет размеров сетевого терминала. Ответ готов. Поскольку соединяться сетевой шнур будет с моим сетевым фильтром viewtopic.php?t=354&start=280 , то нет смысла заморачиваться на еще один такого типа фильтр в корпусе усилителя. Достаточно будет поставить сюда терминал содержащий выключатель, сетевой трех штыревой разъем и предохранитель. Типа такого. Прямоугольный вырез в корпусе моно блока имеет размеры 27,5 х 47,5 мм. Наружные размеры этого простого терминала Total Size(Approx) 5 x 3 x 2cm / 2" x 1.2" x 0.8"(L*W*T) То есть внутрь он выступает на 18 мм. Единственное, ищу и пока не нашел такой под свой размер приемлемого качества.

Отправлено спустя 10 минут 24 секунды:
poty писал(а):
17 дек 2018, 18:01
Плата будет устанавливаться ближе к верхней крышке корпуса или к нижней
Если она будет опущена вниз к реальному полу, то будет проблематично добираться до элементов, контактов под ней. А если она прижата к потолку, ниже нее образуется поле разливное. Гуляй не хочу. На двух крайних фото, лист ватмана ( типа плата на весь корпус) она лежит на своем месте, только будет при опущена от потолка вниз к физическому полу и висеть на монтажных стойках 6-7 мм.

Отправлено спустя 3 минуты 56 секунд:
Предлагаю ориентироваться на фото в 34 посту на 2 стр. viewtopic.php?t=462&start=20

Отправлено спустя 13 минут 1 секунду:
poty писал(а):
17 дек 2018, 18:01
Мне нравится идея разместить входные гнёзда вне внутреннего пространства, но вот реализуемо ли это?
Я выше предлагал такой вариант переноса входных гнезд XLR and RCA с заднего короткого торца на середину между входными лампами 5751. Единственно, при необходимости вывода шлицов/ручек потенциометров, я предлагал поставить их сверху. Вы поправили меня, схема с авто балансировкой плеч, отстраивается единожды и не требует оперативной подстройки в процессе эксплуатации. Значит мы можем поставить пару гнезд сверху. Попробую вырезать из ватмана декоративные фланцы и посмотреть, что остается по месту? Если не помещаются можно поставить ниже платы на боковую поверхность. Но хочется сверху.

Отправлено спустя 6 минут 57 секунд:
poty писал(а):
17 дек 2018, 18:01
Теперь нужно понять, что у нас внутри будет занято? На сколько и что у нас будет "углубляться" в корпус? Где будут устанавливаемые непосредственно на выводы закреплённых на корпусе элементов конденсаторы, крупные резисторы и проч.?
Так сразу не ответить. Мы еще до конца не определились с габаритами деталей. Какие из них будут на плате, а какие надо будет крепить монтажно вне ее. С моточными изделиями относительно понятно. Сетевик будет иметь первичку, которая прямо от сетевого терминала потянется вверх к нему и вторичку, которая будет выходить сверху, через пару обрезиненых отверстий ( анодка и остальные) и разбегаться по своим потребителям. Аналогично дроссель и выходник.

Отправлено спустя 8 минут 59 секунд:
Размеры конденсаторов имеют решающее значение. Я выписал конденсаторы и присвоил им предполагаемые напряжения. Их надо бы согласовать. После этого я выложу претендентов, Вы выскажете своё мнение и мы прийдем к консенсусу. Особо, из за подъёма потенциала на накалах, меня вводит в ступор С3!
C1 + 4700 uf 25 v
C2 ClarityCap 4,7 uf 630 v
C3 + 20000 uf 80-100 v
C4 ClarityCap 200 uf 600 v
C5 -C7 0,1 uf 63-100 V
C8 + 47 uf 400v
C9 0,47 uf 400 v
C10, C 13 1 uf 63 v
C11 -C12 0,22 uf 800 v for audio 19x39 mm
C14-C16, C18 0,1 uf 100 v
C17 ClarityCap 10 uf 630 v
Александр

Аватара пользователя
seurf
Знаток
Знаток
Сообщения: 1204
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 243 раза
Поблагодарили: 204 раза
Контактная информация:

#145

Сообщение seurf » 17 дек 2018, 21:25

Некоторые конденсаторы не хотят из за габаритов становиться на плату. Я вижу детали, находящиеся внутри пунктирной линии, то есть на плате, но конденсаторы из за больших емкостей, при большом напряжении получаются слишком громоздкими.
Александр

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#146

Сообщение poty » 18 дек 2018, 00:11

Схему подправил. Во избежание поисков, схему заменил в исходном сообщении. Сейчас расскажу про конденсаторы:
C1: 4700мкФ 15В или выше (лучше 25) - не сигнальный
C2: ClarityCap 4,7мкФ 630В - не сигнальный, но влиять будет
C3: 20000мкФ 15В или выше (лучше 25) - не сигнальный
C4: ClarityCap 200мкФ 600В - сигнальный
C5: 0,1мкФ 350В или выше - не сигнальный, малый ESR
C6: 1мкФ 100В или выше - не сигнальный
C7: 1мкФ 20В или выше - сигнальный
C8: 47мкФ 350В или выше - сигнальный, можно исключить, если C9>=1мкФ
C9: 0,22-0,47мкФ 350В или выше - сигнальный, как можно лучше!
C10, C13, C20: 1мкФ 20В или выше - сигнальный
C11, C12: 0,22-0,47мкФ 350В или выше - сигнальный, как можно лучше!
C14, С15, C16, C18: 0,1мкФ 20В или выше - не сигнальный, устанавливается на панельках ламп
C17: ClarityCap 10мкФ 630В - сигнальный, как можно лучше!
C19: 0,1мкФ, X2 (safety) - специальный, для установки между фазами

Отправлено спустя 2 минуты 50 секунд:
D1-D4 - шоттки, любые, выдерживающие ток до 8-10А и обратное напряжение не менее 25В. Крайне желательно иметь падение напряжения <0,4В. Предпочтительно в корпусе TO-220. Но можно и ТО-252, главное чтобы определиться до разводки платы.

Отправлено спустя 3 минуты 8 секунд:
Где-то недалеко от входов нужно поставить переключатель баланс-небаланс (SW1) - любой тумблер, желательно с неокисляющимися контактами внутри.

Отправлено спустя 22 минуты 44 секунды:
R1-R2 - не менее 2Вт (ток будет в районе 6А через них), желательно взять несколько близких номиналов, потребуется подбор. Не звуковые.
R3-R6 - не менее 2Вт (ток будет в районе 6А через них), желательно взять несколько близких номиналов, потребуется подбор. Не звуковые.
R7 - не менее 1Вт. Не звуковой. 5%.
R8, R9, R12, R13, R16, R17, R23, R29, R30, R33, R34 - не менее 0,25Вт, ориентируюсь на SMD1210. Звуковой. 1%.
R11 - не менее 1Вт. Не звуковой. 5%.
R14, R15, R31, R32 - не менее 0,5Вт. Звуковой. Впаивается вместо провода между панелькой и платой. 5%.
R18, R19, R24 - не менее 1Вт. Не звуковой. 1%.
R20, R21, R22 - не менее 0,5Вт. Звуковой. 1%. Желательно несколько близких номиналов для подбора.
R25, R26, R27, R28 - не менее 0,5Вт. Звуковой. 1%.
R35, R37 - не менее 0,5Вт. Звуковой. Впаивается вместо провода между панелькой и платой. 1%. Нужно предусмотреть разъёмы для выставления тока.
R36 - не менее 2Вт (лучше - больше). Звуковой. 1%.
RV1, RV2 - многооборотные 0,25-0,5Вт.

Отправлено спустя 2 минуты 53 секунды:
seurf писал(а):
17 дек 2018, 21:25
Я вижу детали, находящиеся внутри пунктирной линии, то есть на плате
Да, я предположил, что будет на плате и обвёл пунктирной линией.
Ещё, на схеме обозначено +65В, в реальности там должно быть +70В.
За это сообщение автора poty поблагодарил:
seurf
Рейтинг: 16.7%

Владислав

Аватара пользователя
seurf
Знаток
Знаток
Сообщения: 1204
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 243 раза
Поблагодарили: 204 раза
Контактная информация:

#147

Сообщение seurf » 18 дек 2018, 13:55

seurf писал(а):
17 дек 2018, 19:14
Попробую вырезать из ватмана декоративные фланцы и посмотреть, что остается по месту? Если не помещаются можно поставить ниже платы на боковую поверхность. Но хочется сверху.
Попробовал.
Места между лампами 5751 нет.
Так будет смотреться сверху, белый квадрат это не расширенно место под лампу КТ88
Металлические фланцы крепятся к корпусу внутри
Отправлено спустя 16 минут 58 секунд:
Не нравятся маленькие отверстия вентиляции вокруг цоколей драйверных ламп. Лучше их сделать по образу и подобию фланцев для больших ламп.
Александр

Аватара пользователя
seurf
Знаток
Знаток
Сообщения: 1204
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 243 раза
Поблагодарили: 204 раза
Контактная информация:

#148

Сообщение seurf » 18 дек 2018, 14:16

8-ми пиновая ламповая панель для КТ88 стоит на месте кенотрона, потому что не подготовил большое отверстие из маленького и пока нет панельки под кенотрон. Надо по искать.
Последний раз редактировалось seurf 18 дек 2018, 17:07, всего редактировалось 1 раз.
Александр

Аватара пользователя
seurf
Знаток
Знаток
Сообщения: 1204
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 243 раза
Поблагодарили: 204 раза
Контактная информация:

#149

Сообщение seurf » 18 дек 2018, 16:15

Взялся подбирать богатства. При этом очень НЕ хочется сделать абы как. Поэтому кое где перегибаю палку. Не судите строго. Был бы кошелек по толще или 1Руб= 1$ заказал бы не глядя на место С11 С12 эти
C1: 4700мкФ 15В или выше (лучше 25) - не сигнальный 4700uf/35v https://www.ebay.com/itm/2pcs-Nichicon- ... 4902.l9144 https://www.ebay.com/itm/New-Two-PCS-El ... 4902.l9144
C2: ClarityCap 4,7мкФ 630В - не сигнальный, но влиять будет СИЛЬНО,PIO-велик, не влезет, а хотелось бы и есть в наличии.
C3: 20000мкФ 15В или выше (лучше 25) - не сигнальный https://www.ebay.com/itm/2-X-BC-COMPONE ... rk:21:pf:0
https://www.ebay.com/itm/USA-KEMET-2200 ... rk:42:pf:0
C4: ClarityCap 200мкФ 600В - сигнальный
C5: 0,1мкФ 350В или выше - не сигнальный, малый ESR
C6: 1мкФ 100В или выше - не сигнальный
C7: 1мкФ 20В или выше - сигнальный
C8: 47мкФ 350В или выше - сигнальный, можно исключить, если C9>=1мкФ Предлагаю исключить!
C9: 0,22-0,47мкФ 350В или выше - сигнальный, как можно лучше! PIO просится! Места нет.https://www.ebay.com/itm/1-Coppia-2pcs- ... 8ZjamOu1Cg
C10, C13, C20: 1мкФ 20В или выше - сигнальный https://www.ebay.com/itm/WIMA-2-2UF-63V ... rk:14:pf:0 https://www.ebay.com/itm/4-WIMA-Metalli ... XQydtTNX-l https://www.ebay.com/itm/4-WIMA-Metalli ... XQydtTNX-l
C11, C12: 0,22-0,47мкФ 350В или выше - сигнальный, как можно лучше!https://www.ebay.com/itm/01-pair-02-pcs ... 4902.l9144 https://www.ebay.com/itm/Mundorf-MCap-S ... 4902.l9144
C14, С15, C16, C18: 0,1мкФ 20В или выше - не сигнальный, устанавливается на панельках ламп Простенький, надежный, осевой, на 63В.
C17: ClarityCap 10мкФ 630В - сигнальный, как можно лучше!https://www.ebay.com/itm/Mundorf-TubeCa ... 4902.l9144 https://www.ebay.com/itm/JENSEN-220uF-5 ... 4902.l9144
C19: 0,1мкФ, X2 (safety) - специальный, для установки между фазами
Пока где то такие предложения. Не все ровно, но это мысли вслух. Далее буду думать, искать, предлагать.

Отправлено спустя 27 минут 3 секунды:
Алаев Ян писал(а):
18 дек 2018, 15:43
если можно заранее заложиться + 100 мА для минимальной унификации.
Согласен, 100%

Отправлено спустя 1 минуту 25 секунд:
Алаев Ян писал(а):
18 дек 2018, 15:43
5AR4 не такая уж и популярная лампа и с каждым годом купить ее все сложнее
Я посмотрел, пока предложений много. Да и Владислав предлагал из своих запасников.
Последний раз редактировалось seurf 18 дек 2018, 16:59, всего редактировалось 1 раз.

Аватара пользователя
seurf
Знаток
Знаток
Сообщения: 1204
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 243 раза
Поблагодарили: 204 раза
Контактная информация:

#150

Сообщение seurf » 18 дек 2018, 16:51

Алаев Ян писал(а):
18 дек 2018, 15:43
а вот интересно, почему? Казалось бы, развязан дросселем от всей схемы...
Очень хитрое место. Почему, не отвечу, а вот опыт имеется. В корректоре после кенотрона стояло 4 шт TCC 4шт 600 v PIO. 4, что бы поднять напряжение на выходе. Когда поставил мощный кенотрон, наоборот стало много по напряжению. Убрал 3 шт, остался 1 на 4 uf. вместо 16uf, включил и удивился. Звук заметно лучше стал. Рекомендуют сюда всегда около 4uf PIO, самое лучшее по звук, выбирать ушами.

Отправлено спустя 3 минуты 6 секунд:
Алаев Ян писал(а):
18 дек 2018, 16:45
обычно 5AR4 стоят около 1000, а 5Ц4С раза в 3 дешевле.
Дык я же не спорю. Написал, согласен на 2,0 А! Что бы можно было послушать влияние на звук и 5AR4, а буду на птичке, прикуплю made in USSR.

Отправлено спустя 12 минут 30 секунд:
seurf писал(а):
18 дек 2018, 14:16
8-ми пиновая ламповая панель для КТ88 стоит на месте кенотрона, потому что не подготовил большое отверстие из маленького и пока нет панельки под кенотрон. Надо по искать.
Я так понимаю, 8-ми пиновая ламповая панель, которую я за не имением большого отверстия в ряду ламп, поставил условно, в аккурат подходит под кенотрон 5AR4 и обсуждаемый 5С4С? Случайно попал?
Александр

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#151

Сообщение poty » 18 дек 2018, 17:17

Алаев Ян писал(а):
18 дек 2018, 15:43
а вот интересно, почему? Казалось бы, развязан дросселем от всей схемы...
У кенотронов нет "серой зоны" при включении/выключении, поэтому все фронты зарядных импульсов будут весьма крутыми. Большинство пертурбаций сгладится дросселем, но так как он не настолько высокочастотен, то часть гармоник всё же пропустит. С ними придётся иметь дело уже выходному конденсатору. Чем меньше ESR первого конденсатора, тем меньше проблем второму.

Отправлено спустя 3 минуты 10 секунд:
Чтобы точно знать, на что рассчитываем, я бы всё же вернулся к вопросу питания накалов:
- питаем все накалы AC;
- питаем накалы драйверных ламп DC, выходных - AC;
- питаем все накалы DC.
Сейчас на схеме указан последний вариант, и фактически запаса никакого на трансформаторе не остаётся уже при 60мА/выходную лампу. Так что вопрос не праздный!
За это сообщение автора poty поблагодарил:
Алаев Ян
Рейтинг: 16.7%

Владислав

Аватара пользователя
seurf
Знаток
Знаток
Сообщения: 1204
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 243 раза
Поблагодарили: 204 раза
Контактная информация:

#152

Сообщение seurf » 18 дек 2018, 21:12

poty писал(а):
18 дек 2018, 17:20
питаем все накалы AC;
- питаем накалы драйверных ламп DC, выходных - AC;
- питаем все накалы DC.
Со своей стороны, могу высказать только пожелание:
poty писал(а):
18 дек 2018, 17:20
- питаем все накалы DC.
Но в связи с ограничением по мощности со стороны трансформатора, предлагаю рассмотреть компромиссный вариант:
poty писал(а):
18 дек 2018, 17:20
- питаем накалы драйверных ламп DC, выходных - AC;
Отправлено спустя 44 минуты 43 секунды:
Вообще у меня план сыграть в длинную, но уверенно. Расшифровываю.
1. Собрать схему на один моно блок ( Без заказа силового трансформатора. Один дроссель есть. Надо будет покупать выходные трансформаторы 2 шт, платы, лампы, комплектуха...) и запитать ее от временного мощного анодного трансформатора. На накалы подать переменку (для этого есть плохонькие, но рабочие трансформаторы накала) и проверить результат по фону.
2. Результат негативный, фонит. Тогда подать на накал драйвера выпрямленную постоянку. Лучше, но не совсем. Стабилизированную постоянку. Результат фиксируем.
3. Для чистоты эксперимента, запитываем накал выходных ламп выпрямленной постоянкой.
Думаю третий пункт будет более формальным, для очистки совести. Хотя по измерениям результат улучшиться.
На основании результатов, примем совместное решение об окончательном варианте питания накалов. Может сможем с анодным питанием поиграть в этом свете.
Только тогда вырулим на конечный результат, совместимый с затратами на этот проект. Цель: затратить как можно меньше средств на ошибочные пути, для возможности финансирования лучших комплектующих. Стоимость двух силовых трансформаторов в GM мощностью 200 wt около 15000 руб. Двухтактный выходной трансформатор http://soberi.pro/i4802324-vyhodnoy-dvu ... odami.html До этого, на прошлой акции распродаж, продавался один силовик 200 Вт именно за 7500 руб.
После всего этого формируем окончательное задание и заказываем два силовых трансформатора, зная заранее во что мы попадаем (режимы, токи) или не попадаем. Может встанет вопрос о 250 Вт силовике?
Я так думаю сегодня.
Александр

Аватара пользователя
seurf
Знаток
Знаток
Сообщения: 1204
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 243 раза
Поблагодарили: 204 раза
Контактная информация:

#153

Сообщение seurf » 18 дек 2018, 22:11

Отправлено спустя 1 минуту 41 секунду:
На ловца и зверь бежит. Для получения ссылки, о стоимости силового трансформатора, зашел на сайт GM, а там опять заманиха.
http://soberi.pro/i4929168-nabor-ot-rru ... ukami.html
С пересылкой, доставкой, комплектом крепежа, ламелями общая стоимость превысит 5500 руб. И нет требуемого выходного сопротивления 16 Ом. Доматывать, если поместится? Колхоз.
http://soberi.pro/i3698905-transformato ... zakaz.html
Тут вообще оговорка:Указана БАЗОВАЯ стоимость одного изделия! Расчет окончательной стоимости изделия и оформление заказа производится только после полного согласования параметров изделия.
В конце, я так думаю на те же 7500 вырулят. Но поговорить то можно?
Александр

Аватара пользователя
goldmen8
Опытный
Опытный
Сообщения: 554
Зарегистрирован: 25 май 2018, 10:02
Откуда: г. Киров (на р. Вятка)
Благодарил (а): 138 раз
Поблагодарили: 188 раз
Контактная информация:

#154

Сообщение goldmen8 » 18 дек 2018, 23:31

seurf писал(а):
18 дек 2018, 22:11
И нет требуемого выходного сопротивления 16 Ом. Доматывать, если поместится?
Александр, там в описании есть такие трансформаторы (на 8/16 Ом), которые на заказ.
Домотать похоже не получится, а вот обмотку на 4 Ом пере-коммутировать... если получится.
http://soberi.pro/uploads/27894/item/fi ... IT_adv.pdf
Может они и делают такие как вам надо. Попробовать пообщаться с ними.
Александр.

Аватара пользователя
seurf
Знаток
Знаток
Сообщения: 1204
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 243 раза
Поблагодарили: 204 раза
Контактная информация:

#155

Сообщение seurf » 19 дек 2018, 09:30

Вот и я думаю, неча на рыбалку пинять, если удочки не собрал!
Техзадание на силовик планирую им скинуть в таком виде:

Заказ силового трансформатора под PP на КТ88
Мощность 200 Вт, Ш - сердечник, железо М6, Индукция 1,2 TL
Первичка
1. 220 В 50 Гц
2. Экран
Вторичка
3. 2 х 400в. 170 мА ДППВ 136 Вт
4. 2 х 2,5в. 2А 5AR4 кенотрон 10 Вт
5. 8вх 6 А накалы 48 Вт
Итого на вторичке 194 Вт
Ламели -11 шт
Александр

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#156

Сообщение poty » 19 дек 2018, 11:29

Александр, Вы всё же решили заказать окончательный силовик? Вроде, первоначально планировали провести эксперименты? :-)

Отправлено спустя 1 час 3 секунды:
Предложенные C1, С3 - неплохи, но, мне кажется, выбран не самый оптимум по стоимости. Например, https://ru.mouser.com/Passive-Component ... =Pricing|0
В качестве C3 можно применить 4х4700мкФ (ну, или пять, если беспокоит фильтрация). Т.о., для двух моноблоков можно купить 10(12) штук однотипных конденсаторов, как правило, это выгоднее.
Я также хотел бы напомнить, что есть Panasonic NHG - очень хорошие конденсаторы и более экономные по деньгам (например, http://www.banzaimusic.com/Panasonic-NH ... F-25V.html - учтите, что для нашего случая нужно вычитать 19% налогов). Их аналоги есть и в России, но существенно дороже: https://www.chipdip.ru/product/eeu-hd1v472
А каких размеров C2?
C8 у меня есть отличные аудио, могу поделиться. Найду дома - напишу.
С9, С11, С12 - можно К40-У9, например, не говоря уж об ФТ-3. Предложенные для C11, C12 хороши, конечно, но у нас и напряжений таких нет, да и уровни довольно большие, здесь вряд ли будет столь сильным эффект золочения. Брюс использует http://www.banzaimusic.com/Audyn-True-C ... -630V.html в своих, раньше - Jantzen Silver тоже использовал.
В качестве байпасных можно использовать WIMA, например. Я предпочитаю MKP4, хотя много есть хороших и в других сериях.
На шунтирование накалов - здесь Panasonic SMF, например, с того же Банзая или можно какие есть на руках.
C17 - Вы погорячились. Зачем такую ёмкость брать?

Отправлено спустя 51 секунду:
По силовому трансу - лучше сразу оговорить степень просадки. Это хотя бы гарантирует, что провод возьмут нормального сечения, а не будут экономить по току.
Владислав

Аватара пользователя
seurf
Знаток
Знаток
Сообщения: 1204
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 243 раза
Поблагодарили: 204 раза
Контактная информация:

#157

Сообщение seurf » 19 дек 2018, 14:14

Сказал не буду, сам пошёл и сделал все наоборот.
Поскольку с силовиком у нас засада, не обговорили питание . Не помещаемся в 200 Вт по 10% запасу, просадка.
Решил разориться на выходник, по акции 3900. Из не подходящего мне выходное сопротивление только 4-8 Ом. 16 нет. Под заказ есть, но тогда цена другая. Заказал. Позвонил мужской голос.
-заказывали?
-да, домотать смогу до 16 Ом?
- нет. 8 k/8 Om 30 Wt в аккурат под PP ULа какие лампы примените?
- Genelex Gold Lion КТ88
- Саратов? А кто Вам их подбирать будет?
- они сами за деньги подбирают в пары
- вопрос про подбор не по ТТХ, это то понятно, а по звуку! Что бы найти из кучи прилично звучащие, надо много их перелопатить. Мои любимые! Кстати.
-?????. Моя пауза. Перевёл тему на силовик, не помещаемся в 200 Вт.
- и правильно, и не поместитесь! Надо силовик на 220, 250 Вт заказывать
- а у вас и на 220 есть?
- и на 220 и на 250 торы!!!
- нафиг, как я его на Ваш корпус поставлю? Тор? Я у Вас два корпуса купил моноблоков
- если на наш корпус моноблок, то никак.
- а если на Ш - железе Вам заказать? Сделаете?
- сделаем, но это будет спецзаказ и это будет дорого, мммммммм, 12500 без доставки за один, примерно...
- ого! Сказал я и что то почесал. Пауза
- а на какой ток Вы собираетесь лампы использовать? Раз не помещаетесь? И напряжение?
- хочется под 90 мА , но не получается, чуть меньше и на 460 В
- нет, на таком токе они через пол года у вас сядут. Ток надо по меньше, напряжение наоборот, поднимать как можно выше, вплоть до 500 V, при Вт 25 замечательно играют.
- 60 мА? Пойдёт ?
- да
Примерно на этом мы остановились. Кивнул, заказываем. На интернет страничке стояла цифра 1 шт.

Отправлено спустя 14 минут 45 секунд:
Через часик позвонил женский голос, сверили контакты.
- Вы заказали 2 выходных трансфрматора. С крепежем без доставки будет стоить 9000
- нет, не заказывал я два выходных трансформатора. Я заказал один, послушать, по пробовать, если понравится, может быть со временем и до закажу второй. ( Хотя таких намерений у меня нет)
- если сразу два не закажите, второй изготовленный с другой партией, может не совпадать с первым.
- как так то? Объявляю тайм аут. Отбой.
Вот такая коллизия. Хотел купить прибор для запуска хотя бы одного блока усилителя, по слушать, оценить, по играться настройками. И тут такая не задача.
Признаться откровенно, хотел выходники по солиднее. Но сразу вывалить деньги, не имея представления под что? Вот решил попробовать без больших вливаний. Как писал выше.
Не выходит каменный цветок.
Александр

Аватара пользователя
goldmen8
Опытный
Опытный
Сообщения: 554
Зарегистрирован: 25 май 2018, 10:02
Откуда: г. Киров (на р. Вятка)
Благодарил (а): 138 раз
Поблагодарили: 188 раз
Контактная информация:

#158

Сообщение goldmen8 » 19 дек 2018, 14:45

Александр, есть наверное и другие варианты для заказа трансформаторов?
Может к частникам обратиться? Намотают под ваш заказ как пожелаете и цена будет ниже.
Александр.

Аватара пользователя
poty
Профи
Профи
Сообщения: 4888
Зарегистрирован: 24 мар 2014, 10:00
Откуда: Россия, Москва
Благодарил (а): 181 раз
Поблагодарили: 580 раз
Контактная информация:

#159

Сообщение poty » 19 дек 2018, 15:15

seurf писал(а):
19 дек 2018, 14:29
Поскольку с силовиком у нас засада, не обговорили питание . Не помещаемся в 200 Вт по 10% запасу, просадка.
Обычно трансформатор рассчитывают на превышение питания. Конечно, всё возможно...
seurf писал(а):
19 дек 2018, 14:29
- хочется под 90 мА , но не получается, чуть меньше и на 460 В
- нет, на таком токе они через пол года у вас сядут. Ток надо по меньше, напряжение наоборот, поднимать как можно выше, вплоть до 500 V, при Вт 25 замечательно играют.
Тут нужно говорить про "класс А". :-) Сразу несколько сбавляют тон. :-) Всё ж элементарно. допустим, имеем сопротивление первички 8К, ток, который через неё протекает не может превышать тока покоя ламп. Значит, для 25Вт, ток не должен быть меньше 80мА. Независимо от напряжения. С напряжением можно играться, если изменять сопротивление первички.

Про "партии" - знатный развод. Его многие применяют. Но не думал, что будут применять в частной конторе. Ну, ладно. Я скажу, что в "горшках" трансформаторы делают многие. Так что свет-то клином не сошёлся. Хоть бы из соседней ветки поляков взять или транслед, допустим, если кто-нибудь поможет с покупкой через компанию.
Владислав

Аватара пользователя
goldmen8
Опытный
Опытный
Сообщения: 554
Зарегистрирован: 25 май 2018, 10:02
Откуда: г. Киров (на р. Вятка)
Благодарил (а): 138 раз
Поблагодарили: 188 раз
Контактная информация:

#160

Сообщение goldmen8 » 19 дек 2018, 15:23

А я вообще думаю заказывать у частника только катушку с намоткой (обмотками), а железо можно и в другом месте купить.
Это я про тему с нувисторами, только расчеты как-то сделать. совсем не дорого берёт...
За это сообщение автора goldmen8 поблагодарил:
seurf
Рейтинг: 16.7%

Александр.

Ответить

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 1 гость
