Модернизированный OddWatt на оригинальных лампах

#161

Только добрался до дома. Всем огромное спасибо за участие и желание помочь. Но! Если Вы думаете, что я срезался, приуныл, скис и размяк? Это не правда. Вернулся с тренировки, полон сил, энергии и оптимизма. Все у нас получится!
Экий я плакат сваял! Настоящий оратор.
На самом деле нет причин горевать. Честно. Второй заход совершу на фирму Малышева. Чуток подрихтуем задачу, не 200, а 220-250 Вт.силовика. Стабилизация, запас, смещение, требуют свою энергию. Главное, мне очень хочется сделать усилитель в классическом ключе. И красивым! Трансформаторы Ш-образные, дросселя огромные, выходники солидные, лампы- груши высокие. Звук почти на любой вкус. Сделать от Тора, на умножителе напряжения и кстати у нас такие выходники на торах классные! А Дмитрий Андронников вдогонку заявляет, что современное развитие электронных компонентов привело качество выпрямительных диодов на уровень, ничем не уступающий кенотронам. А по некоторым параметрам и выше! Нет. Хочется классики. Лампы, громоздкие горячие лампы И так далее !

Отправлено спустя 1 час 59 минут 18 секунд:
Посмотрел почту, прислали предложение на 16 Ом вторички выходного трансформатора:
Здравствуйте,
для заказа доступен набор для сборки
трансформатора 40Вт на магнитопроводе уш 32х45 сечение 14.5квсм
приведенное сопротивление 8ком нагрузка 4 или 16 ом максимальная мощность 40Вт
стоимость набора такого трансформатора с крепежом 5440рублей/1штука
собери-про

Отправлено спустя 25 секунд:
Все возможно.

#162

А это ультралинейный пуш-пул?

#163

Да.

Отправлено спустя 6 минут 49 секунд:
http://soberi.pro/c505803-transformator ... torov.html
http://soberi.pro/i4929168-nabor-ot-rru ... ukami.html
Мне предложили в письме из предыдущей поста, его же, но с выходным сопротивлением на 16 Ом, чего нет в стандартном наборе. Плюс 500 руб крепёж для стяжки. Поэтому цена выше.

Отправлено спустя 5 минут 1 секунду:
Считаю, для самодельщиков очень интересный вариант, да и не один он. На железе М6- очень хороший вариант.
Как звучит? Кто же скажет. Надо пару конкурентов ставить для прослушивания и сравнения в одинаковый макет.

Отправлено спустя 57 минут 20 секунд:
Владислав, хочу повторно уточнить, уж больно не хочется промахнуться, в выборе выходного трансформатора.
Он предназначен для применений, требующих первичного сопротивления 8 кОм с выходным уровнем до 25 Вт на 4, 8, 16 Ом, оснащен ультралинейным отводом, подходит для типичных применений Push-Pull, в которых используются популярные вакуумные лампы, такие как 6V6, EL-84 (6BQ5), 71A, 6F6 и 7189A. А максимальный постоянный ток может составлять до 75 мА х 2.

#164

М6 - это хорошее железо, даже на ощупь приятно в руки взять.
Трансформаторное железо EI 96, Германия
Размеры (ШхВ), мм: 96х80
Серединный керн, мм: 32
Размеры окна(ШхВ), мм: 16х48
Толщина пластин, мм: 0.35
Вес в 10 мм набора - 460 г
Цена за 10 мм набора - 400.20 руб.
Цена за кг, руб.: 870,00
http://www.audioalt.ru/product.php?cat=68&product=2352
Если по такой цене железо, то на изготовление катушки денежек хватит.

#165

Да, я тоже держу в уме ссылки от Андрея К, в которой был прямой контакт на Германию.
Вот его ссылки на железо:
http://www.tubesoundelectronics.de/
http://www.tubesoundelectronics.de/kitbestellung.htm

#166

seurf писал(а): ↑
20 дек 2018, 11:21
первичного сопротивления 8 кОм с выходным уровнем до 25 Вт на 4, 8, 16 Ом, оснащен ультралинейным отводом, подходит для типичных применений Push-Pull, в которых используются популярные вакуумные лампы, такие как 6V6, EL-84 (6BQ5), 71A, 6F6 и 7189A. А максимальный постоянный ток может составлять до 75 мА х 2

Хм... Странный ток. Мы ориентировались на 60мА, но это - не от хорошей жизни, у нас БП явился ограничением. Исходная конструкция - 90мА. Скорее всего, в характеристиках речь идёт о классе AB, "типичное применение". Получается, что для нас подойдёт, но на полную мощность попробовать не получится.

#167

Связался с Юрием Малышевым (Georg Ohm-http://forum.goaudio.su/forum.php). Сообщил о желаниях. Получил ответ :

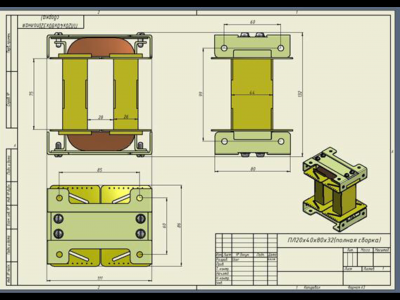

ПЛ20х40х80х32. Вот такого типа железо: http://tec.org.ru/board/ferrity/pl20kh4 ... 8-1-0-3756
http://citradio.com/spr/trans/trans26.html
Юрий говорит 300 Вт, но по любому это не 200 Вт, а главное впритык, но встаёт на корпус. Очень хотел все это богатство в колпак залить. Может ещё и получится, жизнь покажет.
Главное выскакиваем из габаритной мощности 200 Вт и можем свободнее оперировать желаниями!

Отправлено спустя 2 минуты 43 секунды:
Время изготовления 12-14 дней.

Отправлено спустя 1 минуту 9 секунд:
Считаю это приемлемый выход из дефицитного состояния по мощности.

#168

Александр, самое интересное что у ТС-180 сердечник ПЛ21 х 45.
Вроде бы ещё больше мощность должна быть, а нет всего 180Вт.
...хотя по расчётам из него при амплитуде индукции 1,2 Тл можно 280 Вт из него "высосать".

#169

Я собираюсь его как лабораторный ДППВ трансформатор использовать, не более того. По габаритам он половину корпуса моноблока перекроет.

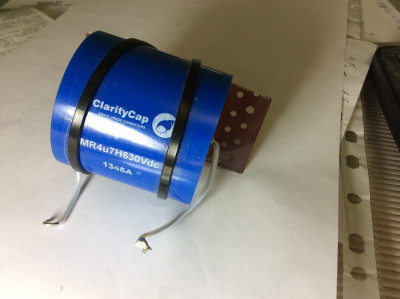

Габариты C2 конденсатора 4,7 uf 630 V D50 H50 mm.

Отправлено спустя 2 минуты 38 секунд:
Хотя, после предложения Юрия по сердечнику 20/40/80/32, прежде чем ответить, сходил по смотрел. Тоже удивился. Может железо другое?

#170

Выбрал, из Ваших предложений Владислав.
C1, С3 -Panasonic NHG 4700uF 25V 12 штук
А каких размеров C2? 50/50 мм
C8 у меня есть отличные аудио, могу поделиться. Найду дома - напишу.
С9, С11
В качестве байпасных WIMA... MKP4 или другие аналогичные
На шунтирование накалов - Panasonic SMF
C17 ClarityCap 10uf 700V

Отправлено спустя 1 час 50 минут 35 секунд:
Увидел сопротивление мощностью до 30 Вт в To-218 ( 247) на малые сопротивления. Куда то его надо использовать. https://www.hificollective.co.uk/compon ... dium=email

#171

seurf писал(а): ↑
20 дек 2018, 16:25
Считаю это приемлемый выход из дефицитного состояния по мощности.

Александр, тогда имейте в виду, что по выходному, который Вы нашли, мы по току первички не пролезаем.

Отправлено спустя 5 минут 59 секунд:

seurf писал(а): ↑
08 дек 2018, 14:03
Высота ящика внутри 68,61-1.5 мм =67 мм без учёта боковых загибов корпуса для крепления днища. Если и эту толщину учитывать, то минус ещё 1,5 мм. Тогда 65,5 мм. Округляем на неровности металла, грунтовку внутри получаем 65 мм.

seurf писал(а): ↑
20 дек 2018, 19:21
Габариты C2 конденсатора 4,7 uf 630 V D50 H50 mm.

seurf писал(а): ↑
18 дек 2018, 16:43
PIO-велик, не влезет, а хотелось бы и есть в наличии.

Может, я чего не понимаю? У нас он будет не на плате, поэтому его можно легко разместить в корпусе.

Отправлено спустя 26 минут 30 секунд:

seurf писал(а): ↑
20 дек 2018, 22:23
C8 у меня есть отличные аудио

Могу предложить:
Nichicon LKX2W560MESY25

Отправлено спустя 10 минут 55 секунд:

seurf писал(а): ↑
20 дек 2018, 22:23
Увидел сопротивление

Дорогое удовольствие.... Но с точки зрения экономии места - хорошо!

#172

То, что даже при прежнем раскладе, 150 мА маловато, для выходного трансформатора, я понимал, поэтому и задавал этот вопрос Вам. Понятно, что выходной трансформатор должен быть по току в идеале с запасом, хотя бы на 200 мА!
С2 с самого первого дня я планировал одним концом припаять к средней точке накала катода кенотрона, а вторую тянуть проводом к центру звезды. Так же, как С17, в воздухе. Не на плате.
По предложению варианта для С8- это я Вас процитировал. Я согласен с Вашем предложением.

#173

Пост 164 сделал с фото сессию специально, что бы понять, где возможно разместить входные разъемы и переключатель.
Пока вижу только с торца, на заводских отверстиях.

#174

Владислав, у меня есть предложение. Я сейчас делаю copy/past Вашего списока по резисторам, да и не только и приписываю свои комментарии по распределению их поставки между нами. А Вы смотрите и вносите свои коррективы.
После Ваших корректив я заказываю свои, в основном звуковые сопротивления и малых номиналов. Цель, что бы при разработке платы, у Вас было меньше вопросов по размерам, типам и не работал " глухой телефон".

R1-R2 - не менее 2Вт (ток будет в районе 6А через них), желательно взять несколько близких номиналов, потребуется подбор. Не звуковые. МОИ
R3-R6 - не менее 2Вт (ток будет в районе 6А через них), желательно взять несколько близких номиналов, потребуется подбор. Не звуковые. МОИ
R7 - не менее 1Вт. Не звуковой. 5%. ВАШ
R8, R9, R12, R13, R16, R17, R23, R29, R30, R33, R34 - не менее 0,25Вт, ориентируюсь на SMD1210. Звуковой. 1%.ВАШИ
R11 - не менее 1Вт. Не звуковой. 5%. ВАШ
R14, R15, R31, R32 - не менее 0,5Вт. Звуковой. Впаивается вместо провода между панелькой и платой. 5%.МОИ
R18, R19, R24 - не менее 1Вт. Не звуковой. 1%. ВАШИ
R20, R21, R22 - не менее 0,5Вт. Звуковой. 1%. Желательно несколько близких номиналов для подбора. МОИ
R25, R26, R27, R28 - не менее 0,5Вт. Звуковой. 1%. МОИ
R35, R37 - не менее 0,5Вт. Звуковой. Впаивается вместо провода между панелькой и платой. 1%. Нужно предусмотреть разъёмы для выставления тока. МОИ
R36 - не менее 2Вт (лучше - больше). Звуковой. 1%. МОЙ
RV1, RV2 - многооборотные 0,25-0,5Вт ВАШИ

Отправлено спустя 3 минуты 1 секунду:
D1-D4 - шоттки, любые, выдерживающие ток до 8-10А и обратное напряжение не менее 25В. Крайне желательно иметь падение напряжения <0,4В. Предпочтительно в корпусе TO-220. Но можно и ТО-252 ВАШИ

#175

Беда в том, что у меня тоже не всё есть, нужно будет закупать.
R7 - Yageo FMP100JR-52-120R (Resistor 120 1W 5% 100ppm/C (metal film)) -
R18 - Yageo FMP100JR-52-220K (Resistor 220k 1W 5% 100ppm/C)
R19 - у меня такого номинала нет, посмотрю, что можно сделать
R24 - Draloric 8,15k (Resistor 8,15k 0,6W 0,1% 25ppm/C)
RV1, RV2 - нет, но могу купить в chip-dip.

Отправлено спустя 17 минут 44 секунды:
D1-D4 - можно STPS30SM120ST

Отправлено спустя 1 минуту 15 секунд:
Нужно определиться с размером Ваших резисторов.
Также нужно определиться по конденсаторам. Кто и какие ищет/приобретает.

#176

не понял, Владислав: то что Вы написали это у Вас есть таких производителей.
Тогда остальные мои. Так что ли? Запутался чуток.

#177

Резистора под номером 10 не нашёл?

Отправлено спустя 22 минуты 58 секунд:
Раз уж у нас появились дополнительные ватты, мощность с силового трансформатора поднялась до 260-300 Вт, может стоит сотворить стабилизацию накала входных ламп? Как Вы на этот вопрос смотрите Владислав?

#178

Отлично смотрю! Пересчитаю, перерисую...

#179

Я так понимаю, в звуковой схеме изменений не будет? Я собрался заказывать мелочевку по схеме в HiFiCollective.
Добавится схема стаба, на обычных сопротивлениях и конденсаторах? Правильно?

#180

Да, в звуковой части изменений не будет. Если будете заказывать, закажите побольше электролитических конденсаторов в выпрямление накала.
