Ножки для "бункера" Piccolo2

#1

Сообщение Роман Мирошниченко » 26 фев 2019, 23:02

Ян, давно я уже спрашивал тебя о возможности выточить ножки. Да все, как-то руки не доходили заняться хэд-ампом.
Но, дело потихонечку у меня движется и они скоро будут нужны.
Вот и возвращаюсь к этому разговору.

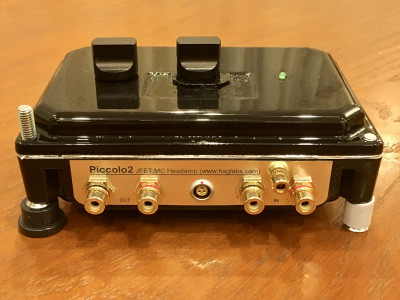

Визуально представляю себе опоры, примерно такими, как у выбранного прототипа:
Идея простая:
- В крышке корпуса есть резьба (используя ее, корпус стягивается винтом М6).
- Винт должен притягивать к корпусу и опорную часть ножки. Она без резьбы. Имеет выборку снизу, куда будет наклеена мягкая сорботановая подкладка.
- Верхняя часть (колпачек) - чисто декоративная. Она должна наворачиваться на выступающий сверху винт (над крышкой). В ней нужна резьба М6. Но, какие-либо шлицы (под отвертку или ключ я делать не хочу). Рассчитываю, что просто навернется рукой.
- В качестве материала предполагаю алюминий, полированный до блеска. Но, возможна и сталь (на твое усмотрение). Сам корпус у меня алюминиевый.

Сделать чертеж я вряд ли смогу.
Попробовал создать модель в КОМПАС:

Ножки для Piccolo

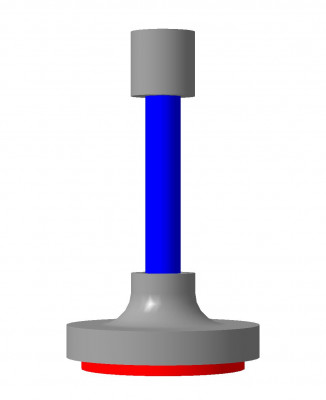

Сборка с винтом.jpg

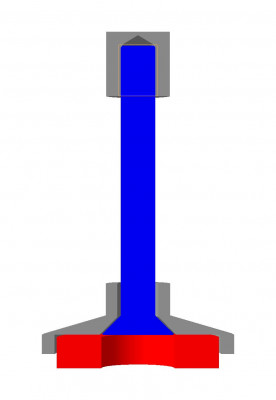

Сборка с винтом (сечение).jpg
*Серым цветом изображены детали ножки, синим - винт М6х45, красным - сорботановая прокладка (eBay)

Если все еще есть такая возможность, я бы заказал.

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1179
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#2

Сообщение Алаев Ян » 26 фев 2019, 23:45

Я завтра внимательно посмотрю и отвечу.
За это сообщение автора Алаев Ян поблагодарил:
Роман Мирошниченко
Рейтинг: 16.7%


Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#3

Сообщение Роман Мирошниченко » 27 фев 2019, 08:56

Я читал в "самоучителе" по Компас, что можно из модели сделать чертеж. Но, боюсь за это браться. Одно дело графика, другое - технический документ. У меня нет необходимых знаний в этой области. Надеюсь, ты сможешь это сделать?

Если тебе так не удобно, я попробую на эскизах проставить размеры. Экспортирую в Corel и помудрю.
:smoke:

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1179
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#4

Сообщение Алаев Ян » 27 фев 2019, 09:18

Роман Мирошниченко писал(а):
27 фев 2019, 08:56
Надеюсь, ты сможешь это сделать?
я тоже не умею из 3D-модели делать чертеж, но что-нибудь придумаем.

Отправлено спустя 11 минут 8 секунд:
Прочитал, вроде бы задача предельно проста. Сложностей не увидел. Хочу уточнить несколько моментов.
1. Винты М6х45 уже есть в наличии? Спрашиваю по той причине, что с винтами бывают засады. К примеру, недавно я покупал в Китае винты М4х65 https://ru.aliexpress.com/item/QINTIDES ... 33edWLiZrS
Я не знаю, в чем проблема, но мне нужно было стянуть красиво трансформатор, а винтов М4 такой длины нет нигде!!! Что за страна такая??? Не точить же их. Я обошел все магазины и ничего длиннее 40-50 мм не нашел. А мне надо было 65 мм. Вы указали винт на 45 мм. Может так статься, что есть винты на 40 или на 50 мм, а на 45 нет. Прошу этот момент уточнить.
2. Как замерена длина винта? от края до края или от начала тела винта до края?
Иногда под длиной винта понимают длину l, а иногда длину "l-k". Картинку взял просто для примера.

Отправлено спустя 8 минут 4 секунды:
Роман, Ваши файлы у меня не открываются.
Скриншот 2019-02-27 10.28.57.png
Возможно, версия Компас у меня более ранняя.
Нужно либо сохранить их в более ранней версии или, как вариант, просто нарисуйте эскиз в графическом редакторе или на листочке от руки с постановкой основных размеров.
Чертеж я сделаю сам по Вашему эскизу.
За это сообщение автора Алаев Ян поблагодарил:
Роман Мирошниченко
Рейтинг: 16.7%


Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#5

Сообщение Роман Мирошниченко » 27 фев 2019, 10:42

Алаев Ян писал(а):
27 фев 2019, 09:37
1. Винты М6х45 уже есть в наличии?
Алаев Ян писал(а):
27 фев 2019, 09:37
2. Как замерена длина винта?
Да эти винты уже есть. Именно ими сейчас и стянут корпус. Я их покупал в магазине крепежа на Сенном (Посадская/Астраханская) и именно как М6х45.
Очень интересно, что ты обратил внимание именно на данный размер. Я подгонял модель ножки под него. Ибо сейчас толщина корпуса между деталями ножки получилась 29 мм. Но, возможно, получится стянуть и сильнее (там есть зазор за счет меди и пермоллоя - может еще продавиться). Тогда придется мне искать винты м6х40 или эти подпиливать.
45 мм. - это размер l с твоего чертежа.
Размеры D, k и d для модели, я снимал прямо с винта. Угол зенковки (и шляпки винта) я не мерил, предположил, что 90 градусов.
Алаев Ян писал(а):
27 фев 2019, 09:37
Нужно либо сохранить их в более ранней версии
А какая версия у тебя, Ян? Я сохраню в ней.

Отправлено спустя 41 секунду:
А, вижу. У меня вроде тоже 15-я. Проверю...

Отправлено спустя 11 минут 53 секунды:
Вот, в V5.1

Версия 15_1
Попробуй пожалуйста.

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1179
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#6

Сообщение Алаев Ян » 27 фев 2019, 11:59

Да, теперь открылось. Я сделаю чертеж и сброшу на согласование.
За это сообщение автора Алаев Ян поблагодарил:
Роман Мирошниченко
Рейтинг: 16.7%


Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#7

Сообщение Роман Мирошниченко » 27 фев 2019, 12:29

О, спасибо. Отлично.

Один момент: внизу диаметр ножки должен быть 30 мм. У меня получилось 29,999... я так построил просто. :oops:
Не нашел, как задать этот размер при "выдавливании" и тупо подбирал меня угол расширения.

Прокладка из сорботана имеет не круглые значения, потому, что из дюймовых размеров выводил метрические. Однако, в модели опоры я округлял до ровных метрических значений.

Аватара пользователя
seurf
Специалист
Специалист
Сообщения: 990
Зарегистрирован: 12 май 2016, 19:54
Откуда: Волгоград
Благодарил (а): 164 раза
Поблагодарили: 125 раз

#8

Сообщение seurf » 27 фев 2019, 13:44

Алаев Ян писал(а):
27 фев 2019, 09:37
Спрашиваю по той причине, что с винтами бывают засады.
Стоят в уголке у меня прутки с резьбой М3, М4, М5. Когда под рукой не оказывается нужной ( обычно большой или не стандартной длины), отрезаю необходимую длину и делаю шпильки. Что бы резьба была рабочей, после отрезки, чуток снимаю фаску и дополнительно прохожу плашкой, нужного размера резьбы. Может шпилька не совсем подходит, тогда уже впоследствии заказываю нужный размер токарю.
За это сообщение автора seurf поблагодарил:
Роман Мирошниченко
Рейтинг: 16.7%

Александр

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#9

Сообщение Роман Мирошниченко » 27 фев 2019, 15:15

seurf писал(а):
27 фев 2019, 13:44
Что бы резьба была рабочей, после отрезки, чуток снимаю фаску и дополнительно прохожу плашкой, нужного размера резьбы.
Ну, не очень хочется слесарить, когда есть готовое. Сейчас проще попытаться ножку подогнать под тот винт, что уже есть. :smoke:

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1179
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#10

Сообщение Алаев Ян » 28 фев 2019, 10:28

Скриншот 2019-02-28 11.19.41.png
Очень тонко
Роман, очень тонкая грань. Я рекомендую "поиграть" с пропорциями, чтобы увеличить этот зазор хотя бы до пары мм.
Так было бы лучше.

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#11

Сообщение Роман Мирошниченко » 28 фев 2019, 14:00

Алаев Ян писал(а):
28 фев 2019, 10:28
Роман, очень тонкая грань. Я рекомендую "поиграть" с пропорциями, чтобы увеличить этот зазор хотя бы до пары мм.
Так было бы лучше.
Спасибо, я рассчитывал на твое видение.
Сам подозревал данный момент.
Изначально "опора" была больше. Но, я намеренно ее уменьшил, чтобы корпус не висел слишком высоко.

Ян, я помоделирую с учетом твоей рекомендации.

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1179
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#12

Сообщение Алаев Ян » 28 фев 2019, 14:07

Роман Мирошниченко писал(а):
28 фев 2019, 14:00
Ян, я помоделирую с учетом твоей рекомендации.
ок, я тогда дождусь Вашего решения и основываясь на него уже сделаю чертежи.

Отправлено спустя 4 минуты 41 секунду:
Моя версия решения
Я бы заменил сорботановые ножки чем-то другим (пробка или что-то пористое синтетическое, что можно разрезать лазером) и сделал подкладки необходимого диаметра. В этом случае обеспечить требуемый зазор не составит труда. Корпус маленький, нагрузки как таковой там нет. Мне кажется, там все равно, что будет, лишь бы мебель не царапало. Я к тому, что я не верю, что сорботановые ножки - и будет звук, а пробковые ножки и все, капец, ничего не играет...

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#13

Сообщение Роман Мирошниченко » 28 фев 2019, 14:17

Алаев Ян писал(а):
28 фев 2019, 14:11
Я бы заменил сорботановые ножки чем-то другим (пробка или что-то пористое синтетическое, что можно разрезать лазером) и сделал подкладки необходимого диаметра.
Был такой вариант у меня. Например - https://www.ebay.com/itm/20-3mm-Black-E ... %7Ciid%3A1
У меня осталась та искуственная замша, что ты покупал для прокладок в шпиндель.

Но, в том-то и дело, что корпус маленький и легкий - ерзать будет по поверхности. Даже под давлением сигнальных кабелей, будет съезжать... Сорботан же буквально прилипает к поверхности. :think:

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1179
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#14

Сообщение Алаев Ян » 28 фев 2019, 14:24

Ну тогда я жду корректировки по размерам.
За это сообщение автора Алаев Ян поблагодарил:
Роман Мирошниченко
Рейтинг: 16.7%


Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#15

Сообщение Роман Мирошниченко » 01 мар 2019, 10:52

Ян, у меня пока две идеи лидируют в голове:
- изменить пропорции ножки (на два миллиметра уменьшить у опоры цилиндр, увеличив за счет этого ее основания);
- отказ от нижнего бортика (наклеить прокладку на гладкую площадку, это так же позволит изменить пропорции ножки)...

Но, чтобы это нарисовать, нужно выносить в голове и вымерить на корпусе. Я возьму небольшую паузу.

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1179
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#16

Сообщение Алаев Ян » 01 мар 2019, 11:02

Как определитесь - пишите. Я начал макетировать и сделал небольшой набросок, возможно, Вам он поможет отрисовать пропорции и принять решение.
https://cloud.mail.ru/public/FFEw/kRqMMsuRL
2019-03-01 12.04.06.jpg

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#17

Сообщение Роман Мирошниченко » 01 мар 2019, 14:11

Алаев Ян писал(а):
01 мар 2019, 11:02
сделал небольшой набросок, возможно, Вам он поможет
Ну, все так и получается по размерам. Буду пробовать.
Спасибо!

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#18

Сообщение Роман Мирошниченко » 04 мар 2019, 22:09

Пока идея такая. Но, не могу сказать, что мне нравится...
Сборка с винтом обрезанная.jpg
Сборка с винтом обрезанная (сечение).jpg

Аватара пользователя
Алаев Ян
Основатель Форума
Сообщения: 1179
Зарегистрирован: 19 мар 2014, 12:05
Откуда: Саратов
Благодарил (а): 251 раз
Поблагодарили: 115 раз

#19

Сообщение Алаев Ян » 05 мар 2019, 10:30

Красный цвет - это приклеенный к ножке сорботан?

Аватара пользователя
Роман Мирошниченко
Заслуженный Ветеран
Заслуженный Ветеран
Сообщения: 4172
Зарегистрирован: 09 май 2014, 13:31
Откуда: Саратов
Благодарил (а): 379 раз
Поблагодарили: 138 раз
Контактная информация:

#20

Сообщение Роман Мирошниченко » 05 мар 2019, 12:56

Совершенно верно.
Вот этот - https://www.ebay.com/itm/4-SELFSTICK-VI ... 1438.l2649
сорботановые подложки.jpg
Не выложил модель потому, что КОМПАС мой начал вчера капризничать. Не давал редактировать произведенные операции, словно какой-то режим в это время включен (например вращение объекта). Но, мне не удалось найти причину этих капризов.

Я бы хотел еще поработать с пропорциями опоры, боюсь в таком виде она не уместится на свое место.

Ответить
